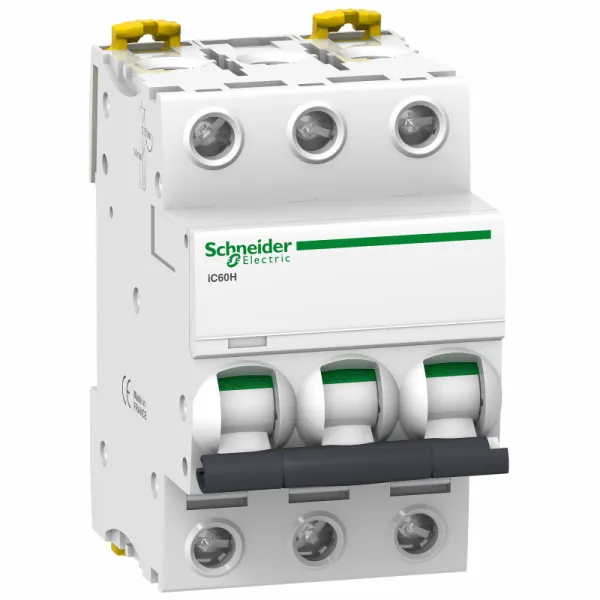

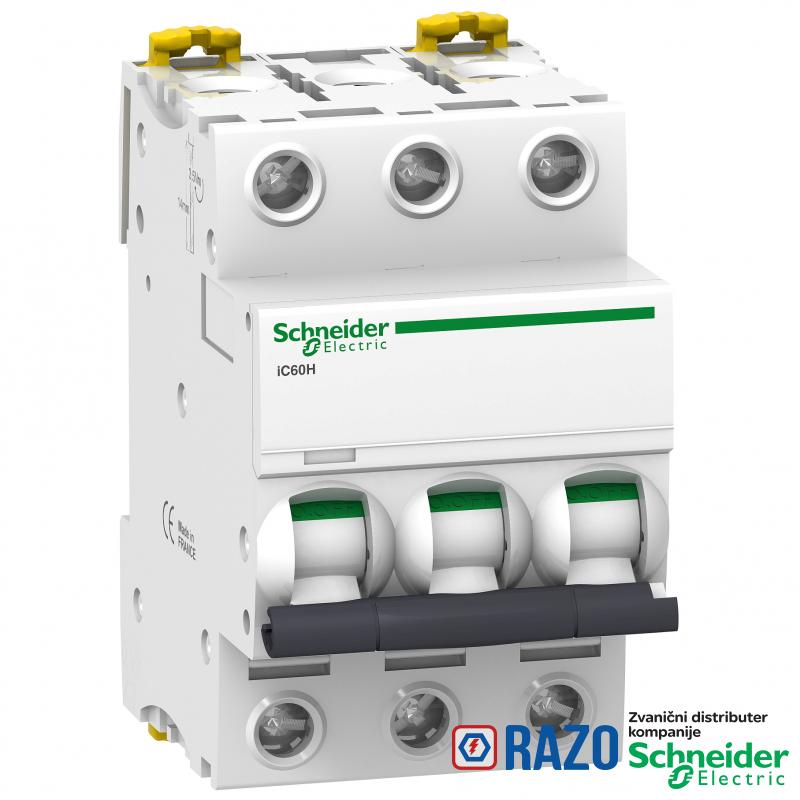

iC60H - automatski prekidač - 3P - 2A - C kriva

iC60H - automatski prekidač - 3P - 2A - C kriva

Šifra artikla: A9F84302

• Pogodnost za industrijsku izolaciju u skladu sa standardom IEC/EN 60947-2

• Kombinujte zaštitu od kratkog spoja i preopterećenja

• Visitrip sistem za brzo otkrivanje neispravnih izlaza za kraće vreme popravke

• VisiSafe sistem za ponudu poboljšane bezbednosti kada je reč o zaštiti od strujnih kola

• Opcija za dodavanje pomoćnih uređaja, daljinskog nadzora i zaštitnog uređaja (Vigi)

• Brža, bolja i fleksibilnija instalacija uređaja zahvaljujući češljastoj sabirnici

• Brzo zatvaranje nezavisno od brzine aktivacije preklopnika

Tehnička dokumentacija
Preuzmite tehničku dokumentaciju
0,00 RSD
5.836,80 RSD
5.836,80 RSD
Ušteda: 0,00 RSD
Obavesti me o sniženju
  • NSZ
Količina: 1 KOM
2
1
Sačuvajte u listi želja
Datum isporuke
Pomoć
OSNOVNE INFORMACIJE
[In] nazivna struja 2 A
Grupa proizvoda iC60
kod krive C
Standardi IEC 60898-1
Standardi EN 60947-2
Standardi IEC 60947-2
Standardi EN 60898-1
broj zaštićenih polova 3
Tip mreže DC
Tip mreže AC
kod prekidne moći H
Tip proizvoda ili komponente minijaturni prekidač
ime proizvoda Acti 9 iC60
kategorija upotrebe kategorija A u skladu sa EN 60947-2
kategorija upotrebe kategorija A u skladu sa IEC 60947-2
grupa proizvoda Acti 9
prekidna moć 10000 A Icn pri 400 V AC 50/60 Hz u skladu sa EN/IEC 60898-1
prekidna moć 15 kA Icu pri <= 180 V DC u skladu sa EN/IEC 60947-2
prekidna moć 70 kA Icu pri 12...60 V AC 50/60 Hz u skladu sa EN/IEC 60947-2
prekidna moć 70 kA Icu pri 220...240 V AC 50/60 Hz u skladu sa EN/IEC 60947-2
prekidna moć 70 kA Icu pri 100...133 V AC 50/60 Hz u skladu sa EN/IEC 60947-2
prekidna moć 70 kA Icu pri 380...415 V AC 50/60 Hz u skladu sa EN/IEC 60947-2
prekidna moć 70 kA Icu pri 440 V AC 50/60 Hz u skladu sa EN/IEC 60947-2
pogodno za izolaciju da u skladu sa EN 60898-1
pogodno za izolaciju da u skladu sa EN 60947-2
pogodno za izolaciju da u skladu sa IEC 60898-1
pogodno za izolaciju da u skladu sa IEC 60947-2
oznake kvaliteta NF
Broj polova 3P
Primena uređaja razvod električne energije
Kratko ime uređaja iC60H
tehnologija zaštitne jedinice termomagnetna
DOPUNSKE INFORMACIJE
Mrežna frekvencija 50/60 Hz
[Ics] servisna prekidna moć 70 kA 100 % u skladu sa EN 60947-2 - 220...240 V AC 50/60 Hz
[Ics] servisna prekidna moć 70 kA 100 % u skladu sa IEC 60947-2 - 220...240 V AC 50/60 Hz
[Ics] servisna prekidna moć 70 kA 100 % u skladu sa EN 60947-2 - 380...415 V AC 50/60 Hz
[Ics] servisna prekidna moć 70 kA 100 % u skladu sa IEC 60947-2 - 380...415 V AC 50/60 Hz
[Ics] servisna prekidna moć 7500 A 75 % u skladu sa EN 60898-1 - 400 V AC 50/60 Hz
[Ics] servisna prekidna moć 7500 A 75 % u skladu sa IEC 60898-1 - 400 V AC 50/60 Hz
[Ics] servisna prekidna moć 70 kA 100 % u skladu sa IEC 60947-2 - 12...133 V AC 50/60 Hz
[Ics] servisna prekidna moć 70 kA 100 % u skladu sa EN 60947-2 - 12...133 V AC 50/60 Hz
[Ics] servisna prekidna moć 50 kA 100 % u skladu sa EN 60947-2 - 440 V AC 50/60 Hz
[Ics] servisna prekidna moć 50 kA 100 % u skladu sa IEC 60947-2 - 440 V AC 50/60 Hz
[Ics] servisna prekidna moć 15 kA 100 % u skladu sa IEC 60947-2 - 125...180 V DC
[Ics] servisna prekidna moć 15 kA 100 % u skladu sa EN 60947-2 - 125...180 V DC
Visina 85 mm
indikator pozicije kontakta da
diferencijalna zaštita poseban blok
Nosači za montažu DIN šina
9 mm redovi 6
ograničenje prekostrujne zaštite 8 x In +/- 20 %
klasa limitacije 3 u skladu sa EN 60898-1
klasa limitacije 3 u skladu sa IEC 60898-1
razvodni blok češljaste sabirnice gornji ili donji: DA
Masa proizvoda 0.375 kg
povezivanje - priključci pojedinačni priključni blok (gornji ili donji) 1-25 mm² kruti
povezivanje - priključci pojedinačni priključni blok (gornji ili donji) 1-16 mm² fleksibilni
dužina ogoljenog dela žice 14 mm za gornji ili donji priključak
Tip upravljanja ručica
[Ui] nazivni napon izolacije 500 V AC 50/60 Hz u skladu sa EN 60947-2
[Ui] nazivni napon izolacije 500 V AC 50/60 Hz u skladu sa IEC 60947-2
Način montiranja fiksno
električna trajnost 10000 ciklusa
mehanička trajnost 20000 ciklusa
kompatibilnost iC60
Lokalna signalizacija indikator okidanja
[Uimp] nazivni podnosivi impulsni napon 6 kV u skladu sa EN 60947-2
[Uimp] nazivni podnosivi impulsni napon 6 kV u skladu sa IEC 60947-2
povezivanje
boja bela
Širina 54 mm
segment tržišta male komercijalne zgrade
Dubina 78.5 mm
moment pritezanja 2-2 N.m gornji ili donji
[Ue] nazivni napon 220...240 V AC 50/60 Hz
[Ue] nazivni napon 400 V AC 50/60 Hz
[Ue] nazivni napon 380...415 V AC 50/60 Hz
[Ue] nazivni napon 440 V AC 50/60 Hz
[Ue] nazivni napon 12...133 V AC 50/60 Hz
[Ue] nazivni napon 125...180 V DC
OKRUžENJE
Temperatura okoline za rad uređaja -35-70 °C
tropikalizacija 2 u skladu sa IEC 60068-1
IP stepen zaštite IP20 u skladu sa IEC 60529
IP stepen zaštite IP20 u skladu sa EN 60529
stepen zaprljanosti 3 u skladu sa EN 60947-2
stepen zaprljanosti 3 u skladu sa IEC 60947-2
Temperatura okoline za skladištenje -40-85 °C
relativna vlažnost 95-95 % pri 55-55 °C
Kategorija prenapona IV
Nadmorska visina za rad 0...2000 m
ODRžIVOST PONUDE
Informacije o RoHS izuzecima Da
Bez žive Da
Izjava o zaštiti okoliša ENVPEP1409009EN
Status održive ponude Green Premium proizvod
Propis REACh referenca ne sadrži SVHC iznad propisanog praga
WEEE Ovaj proizvod je na tržištima Evropske unije neophodno odložiti u skladu sa specifičnim smernicama za prikupljanje otpada i nikako ne sme da dospe u kontejnere za otpatke.
RoHS regulativa za Kinu Proizvod je izvan RoHS okvira za Kinu. Informativna deklaracija supstanci.
Profil cirkularnosti N/A
EU RoHS direktiva Usaglašeno
UGOVORNA GARANCIJA
Garancija 18 months
