| OSNOVNE INFORMACIJE | |
|---|---|
| [In] nazivna struja | 50 A |
| Grupa proizvoda | iC60 |
| kod krive | C |
| Standardi | IEC 60947-2 |
| Standardi | IEC 60898-1 |
| Standardi | EN 60947-2 |
| Standardi | EN 60898-1 |
| broj zaštićenih polova | 3 |
| Tip mreže | DC |
| Tip mreže | AC |
| kod prekidne moći | H |

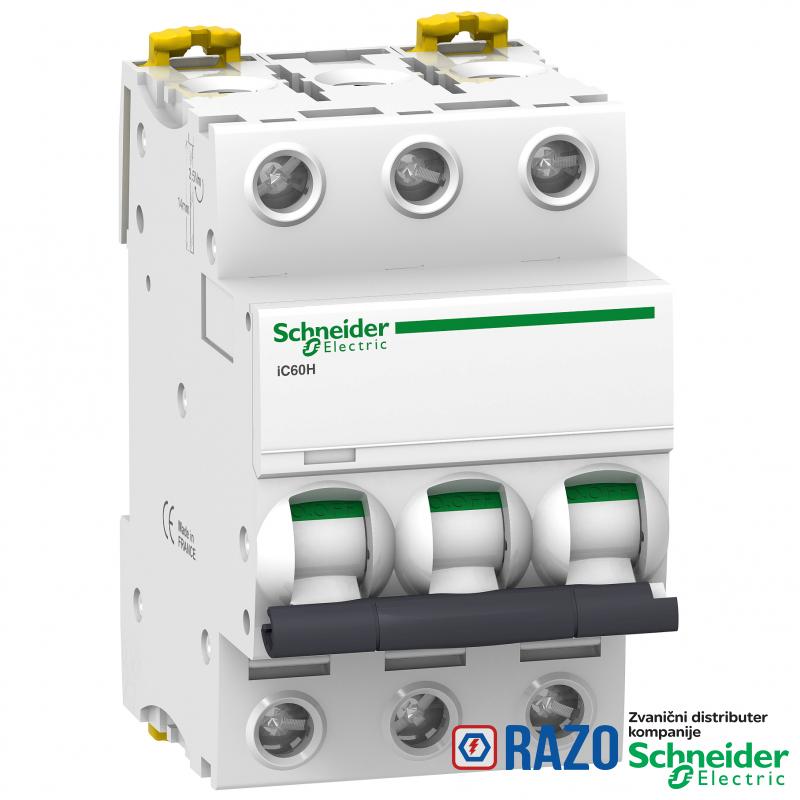

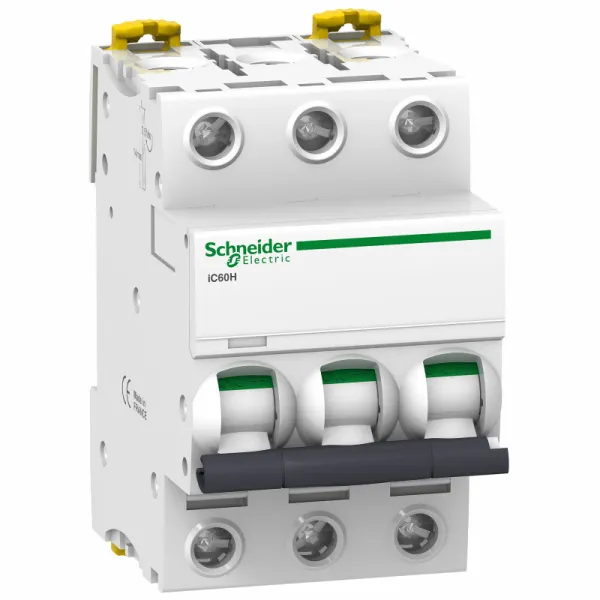

| Tip proizvoda ili komponente | minijaturni prekidač |
| ime proizvoda | Acti 9 iC60 |
| kategorija upotrebe | kategorija A u skladu sa EN 60947-2 |
| kategorija upotrebe | kategorija A u skladu sa IEC 60947-2 |
| grupa proizvoda | Acti 9 |
| prekidna moć | 10000 A Icn pri 400 V AC 50/60 Hz u skladu sa EN/IEC 60898-1 |
| prekidna moć | 42 kA Icu pri 12...60 V AC 50/60 Hz u skladu sa EN/IEC 60947-2 |
| prekidna moć | 10 kA Icu pri 440 V AC 50/60 Hz u skladu sa EN/IEC 60947-2 |
| prekidna moć | 15 kA Icu pri 380...415 V AC 50/60 Hz u skladu sa EN/IEC 60947-2 |
| prekidna moć | 30 kA Icu pri 220...240 V AC 50/60 Hz u skladu sa EN/IEC 60947-2 |
| prekidna moć | 42 kA Icu pri 100...133 V AC 50/60 Hz u skladu sa EN/IEC 60947-2 |
| prekidna moć | 15 kA Icu pri <= 180 V DC u skladu sa EN/IEC 60947-2 |
| pogodno za izolaciju | da u skladu sa EN 60898-1 |
| pogodno za izolaciju | da u skladu sa EN 60947-2 |
| pogodno za izolaciju | da u skladu sa IEC 60898-1 |
| pogodno za izolaciju | da u skladu sa IEC 60947-2 |
| Broj polova | 3P |
| Primena uređaja | razvod električne energije |
| Kratko ime uređaja | iC60H |
| tehnologija zaštitne jedinice | termomagnetna |
| DOPUNSKE INFORMACIJE | |
|---|---|
| Mrežna frekvencija | 50/60 Hz |
| [Ics] servisna prekidna moć | 15 kA 50 % u skladu sa EN 60947-2 - 220...240 V AC 50/60 Hz |
| [Ics] servisna prekidna moć | 7.5 kA 50 % u skladu sa EN 60947-2 - 380...415 V AC 50/60 Hz |
| [Ics] servisna prekidna moć | 5 kA 50 % u skladu sa EN 60947-2 - 440 V AC 50/60 Hz |
| [Ics] servisna prekidna moć | 15 kA 50 % u skladu sa IEC 60947-2 - 220...240 V AC 50/60 Hz |
| [Ics] servisna prekidna moć | 7.5 kA 50 % u skladu sa IEC 60947-2 - 380...415 V AC 50/60 Hz |
| [Ics] servisna prekidna moć | 5 kA 50 % u skladu sa IEC 60947-2 - 440 V AC 50/60 Hz |
| [Ics] servisna prekidna moć | 7500 A 75 % u skladu sa EN 60898-1 - 400 V AC 50/60 Hz |
| [Ics] servisna prekidna moć | 7500 A 75 % u skladu sa IEC 60898-1 - 400 V AC 50/60 Hz |
| [Ics] servisna prekidna moć | 21 kA 50 % u skladu sa IEC 60947-2 - 12...133 V AC 50/60 Hz |
| [Ics] servisna prekidna moć | 21 kA 50 % u skladu sa EN 60947-2 - 12...133 V AC 50/60 Hz |
| [Ics] servisna prekidna moć | 15 kA 100 % u skladu sa IEC 60947-2 - 125...180 V DC |
| [Ics] servisna prekidna moć | 15 kA 100 % u skladu sa EN 60947-2 - 125...180 V DC |
| Visina | 85 mm |
| indikator pozicije kontakta | da |
| diferencijalna zaštita | poseban blok |
| Nosači za montažu | DIN šina |
| 9 mm redovi | 6 |
| ograničenje prekostrujne zaštite | 8 x In +/- 20 % |
| razvodni blok češljaste sabirnice | gornji ili donji: DA |
| Masa proizvoda | 0.375 kg |
| povezivanje - priključci | pojedinačni priključni blok (gornji ili donji) 1-35 mm² kruti |
| povezivanje - priključci | pojedinačni priključni blok (gornji ili donji) 1-25 mm² fleksibilni |
| dužina ogoljenog dela žice | 14 mm za gornji ili donji priključak |
| Tip upravljanja | ručica |
| [Ui] nazivni napon izolacije | 500 V AC 50/60 Hz u skladu sa EN 60947-2 |
| [Ui] nazivni napon izolacije | 500 V AC 50/60 Hz u skladu sa IEC 60947-2 |
| Način montiranja | fiksno |
| električna trajnost | 10000 ciklusa |
| mehanička trajnost | 20000 ciklusa |
| kompatibilnost | iC60 |
| Lokalna signalizacija | indikator okidanja |
| [Uimp] nazivni podnosivi impulsni napon | 6 kV u skladu sa EN 60947-2 |
| [Uimp] nazivni podnosivi impulsni napon | 6 kV u skladu sa IEC 60947-2 |
| povezivanje | |
| boja | bela |
| Širina | 54 mm |
| Dubina | 78.5 mm |
| moment pritezanja | 3.5-3.5 N.m gornji ili donji |
| [Ue] nazivni napon | 220...240 V AC 50/60 Hz |
| [Ue] nazivni napon | 400 V AC 50/60 Hz |
| [Ue] nazivni napon | 380...415 V AC 50/60 Hz |
| [Ue] nazivni napon | 440 V AC 50/60 Hz |
| [Ue] nazivni napon | 12...133 V AC 50/60 Hz |
| [Ue] nazivni napon | 125...180 V DC |
| OKRUžENJE | |
|---|---|
| Temperatura okoline za rad uređaja | -35-70 °C |
| tropikalizacija | 2 u skladu sa IEC 60068-1 |
| IP stepen zaštite | IP20 u skladu sa IEC 60529 |
| IP stepen zaštite | IP20 u skladu sa EN 60529 |
| stepen zaprljanosti | 3 u skladu sa EN 60947-2 |
| stepen zaprljanosti | 3 u skladu sa IEC 60947-2 |
| Temperatura okoline za skladištenje | -40-85 °C |
| relativna vlažnost | 95-95 % pri 55-55 °C |
| Kategorija prenapona | IV |
| Nadmorska visina za rad | 0...2000 m |
| ODRžIVOST PONUDE | |
|---|---|
| Informacije o RoHS izuzecima | Da |
| Bez žive | Da |
| Izjava o zaštiti okoliša | ENVPEP1409009EN |
| Status održive ponude | Green Premium proizvod |
| Bez toksičnih teških metala | Da |
| Propis REACh | referenca ne sadrži SVHC iznad propisanog praga |
| REACh bez SVHC | Da |
| WEEE | Ovaj proizvod je na tržištima Evropske unije neophodno odložiti u skladu sa specifičnim smernicama za prikupljanje otpada i nikako ne sme da dospe u kontejnere za otpatke. |
| RoHS regulativa za Kinu | Proaktivna RoHS deklaracija za Kinu (izvan RoHS pravnog okvira za Kinu) |
| Profil cirkularnosti | N/A |
| EU RoHS direktiva | Usaglašeno |
| UGOVORNA GARANCIJA | |
|---|---|
| Garancija | 18 months |
