OSNOVNE INFORMACIJE
[In] nazivna struja	20 A
Grupa proizvoda	iDPN Vigi
kod krive	B
broj zaštićenih polova	1
Tip mreže	AC
klasa diferencijalne zaštite	tip A
osetljivost diferencijalne zaštite	30 mA
Tip proizvoda ili komponente	prekidač diferencijalne zaštite sa prekostrujnom zaštitom (RCBO)
ime proizvoda	Acti 9 iDPN Vigi
grupa proizvoda	Acti 9
kašnjenje prorade diferencijalne zaštite	trenutna
prekidna moć	10000 A Icn pri 220...240 V AC 50 Hz u skladu sa EN/IEC 61009-2-1
pogodno za izolaciju	da u skladu sa EN/IEC 60947-2
Broj polova	1P + N
pozicija nultog provodnika	levo
Primena uređaja	razvod električne energije

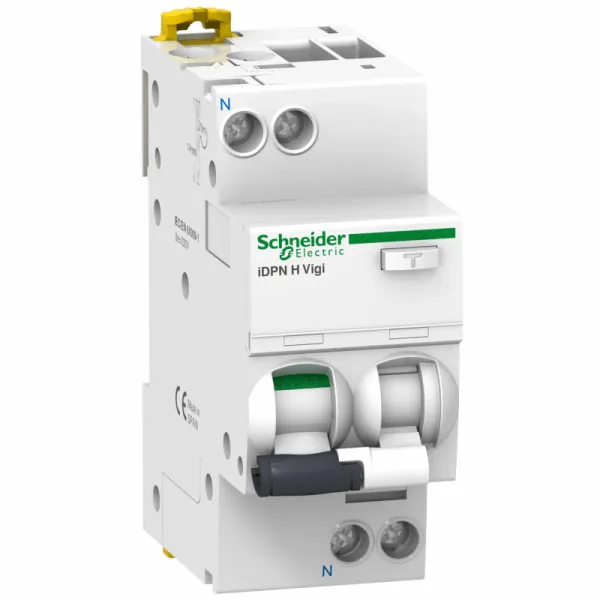

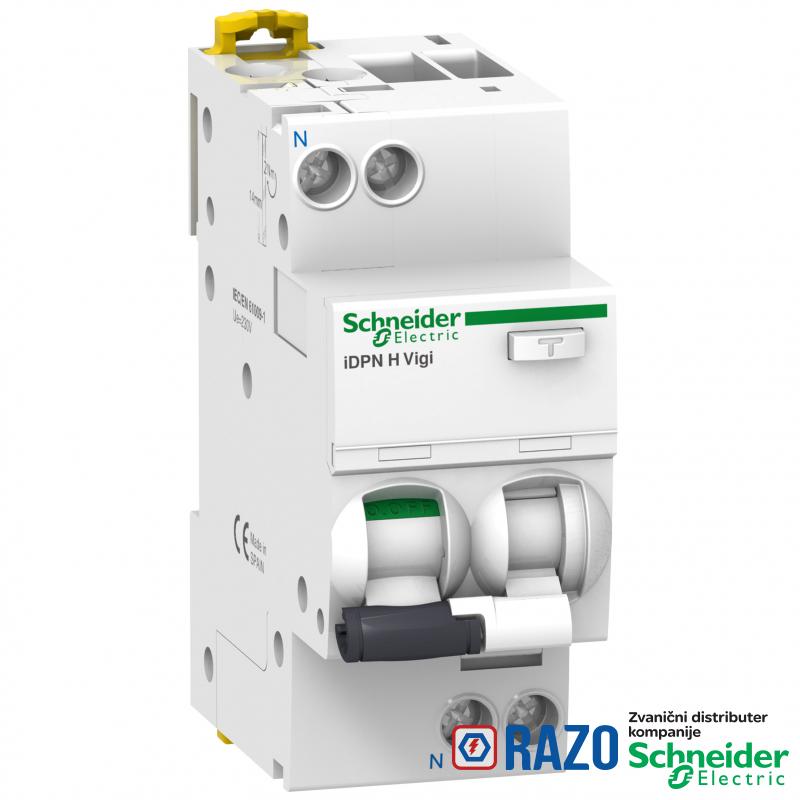

Kratko ime uređaja	iDPN H Vigi
tehnologija zaštitne jedinice	termomagnetna

DOPUNSKE INFORMACIJE
Mrežna frekvencija	50 Hz
[Ics] servisna prekidna moć	7500 A 75 % x Icn pri 220...240 V AC 50 Hz u skladu sa EN/IEC 61009-2-1
Visina	85 mm
indikator pozicije kontakta	da
diferencijalna zaštita	integrisana
opis opcija zaključavanja	padlocking device
povezivanje - priključci	pojedinačni priključni blok gornji ili donji1-16 mm² kruti
povezivanje - priključci	pojedinačni priključni blok gornji ili donji1-10 mm² fleksibilni
povezivanje - priključci	pojedinačni priključni blok gornji ili donji1-10 mm² fleksibilni sa kablovskim završetkom
Nosači za montažu	DIN šina
lokacija uređaja u sistemu	izvod
9 mm redovi	4
klasa limitacije	3 u skladu sa EN/IEC 61009-2-1
razvodni blok češljaste sabirnice	gornji ili donji: DA
Masa proizvoda	125 g
dužina ogoljenog dela žice	15 mm za gornji ili donji priključak
Tip upravljanja	ručica
tehnologija prorade diferencijalne zaštite	nezavisna
[Ui] nazivni napon izolacije	400 V AC 50 Hz
Način montiranja	sistemom na klik
električna trajnost	20000 ciklusa
nazivna moć uključenja i isključenja	Idm 10000 A pri 220...240 V AC 50 Hz u skladu sa EN/IEC 61009-2-1
mehanička trajnost	20000 ciklusa
kompatibilnost	iDPN
Lokalna signalizacija	ON, OFF, Fault trip
[Uimp] nazivni podnosivi impulsni napon	4 kV
povezivanje
boja	bela
Širina	36 mm
segment tržišta	male komercijalne zgrade
segment tržišta	stambene zgrade
Dubina	73 mm
moment pritezanja	2-2 N.m gornji ili donji
[Ue] nazivni napon	220...240 V AC 50 Hz
podešavanje prorade strujne zaštite	3...5 x In

OKRUžENJE
temperatura okoline za rad	-25-60 °C
tropikalizacija	2 u skladu sa IEC 60068-1
Standardi	EN/IEC 61009-2-1
sertifikacije proizvoda	VDE
elektromagnetna kompatibilnost	8/20 µs podnosivi strujni impuls, 250 A u skladu sa EN/IEC 61009-2-1
IP stepen zaštite	IP20 u skladu sa IEC 60529
IP stepen zaštite	IP40 (modularni orman) u skladu sa IEC 60529
stepen zaprljanosti	3
Temperatura okoline za skladištenje	-40-85 °C
kategorija prenapona	III u skladu sa IEC 60364
relativna vlažnost	95-95 % pri 55-55 °C

ODRžIVOST PONUDE
Informacije o RoHS izuzecima	Da
Bez žive	Da
Izjava o zaštiti okoliša	ENVPEP111021EN
Status održive ponude	Green Premium proizvod
Propis REACh	referenca ne sadrži SVHC iznad propisanog praga
WEEE	Ovaj proizvod je na tržištima Evropske unije neophodno odložiti u skladu sa specifičnim smernicama za prikupljanje otpada i nikako ne sme da dospe u kontejnere za otpatke.
RoHS regulativa za Kinu	Proizvod je izvan RoHS okvira za Kinu. Informativna deklaracija supstanci.
Profil cirkularnosti	N/A
EU RoHS direktiva	Usaglašeno
