| OSNOVNE INFORMACIJE | |
|---|---|
| [In] nazivna struja | 50 A pri 40 °C |
| Grupa proizvoda | NG125 |
| kod krive | C |
| broj zaštićenih polova | 3 |
| Tip mreže | AC |
| Tip mreže | DC |
| kod prekidne moći | L |

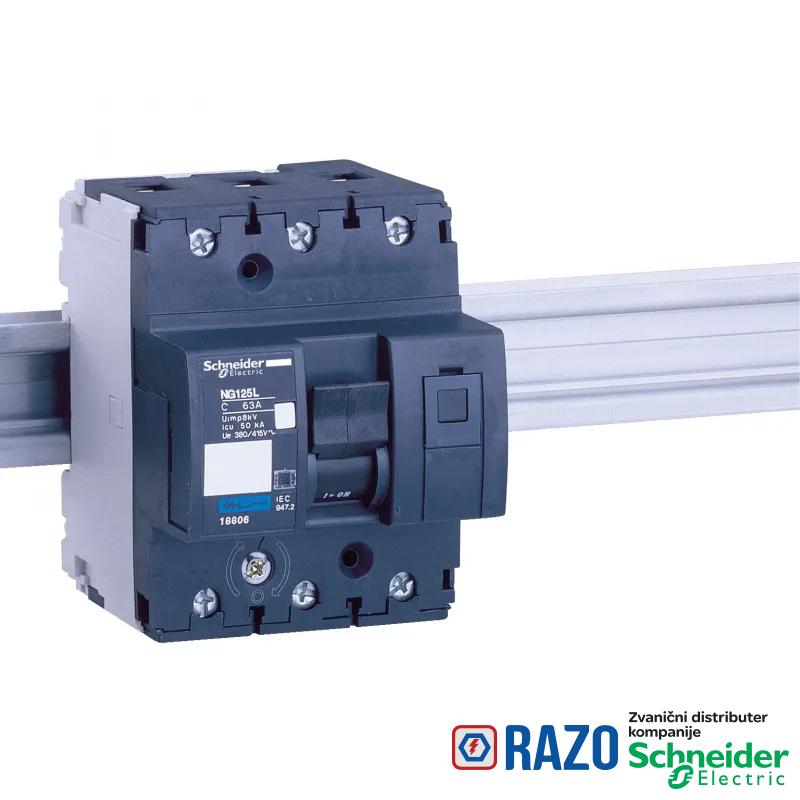

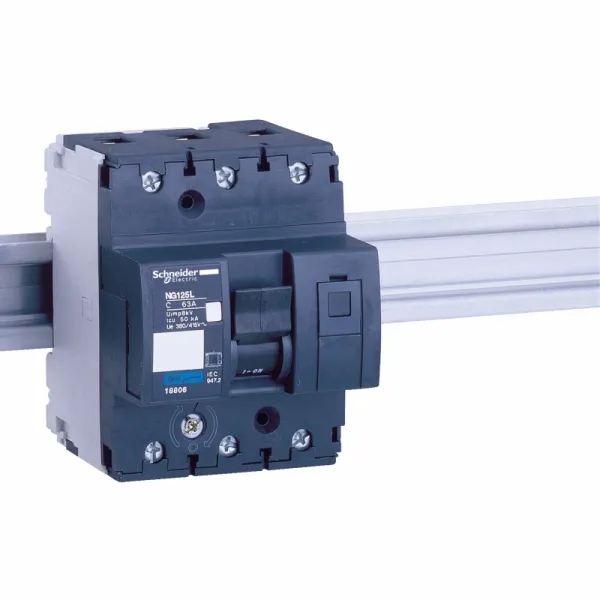

| Tip proizvoda ili komponente | minijaturni prekidač |
| ime proizvoda | Acti 9 NG125 |
| kategorija upotrebe | kategorija A u skladu sa IEC 60947-2 |
| grupa proizvoda | Acti 9 |
| prekidna moć | 100 kA Icu pri 220...240 V AC 50/60 Hz u skladu sa EN/IEC 60947-2 |
| prekidna moć | 40 kA Icu pri 440 V AC 50/60 Hz u skladu sa EN/IEC 60947-2 |
| prekidna moć | 50 kA Icu pri 380...415 V AC 50/60 Hz u skladu sa EN/IEC 60947-2 |
| prekidna moć | 15 kA Icu pri 500 V AC 50/60 Hz u skladu sa EN/IEC 60947-2 |
| prekidna moć | 36 kA Icu pri <= 375 V DC u skladu sa EN/IEC 60947-2 |
| pogodno za izolaciju | da u skladu sa IEC 60947-2 |
| Broj polova | 3P |
| Primena uređaja | razvod električne energije |
| Kratko ime uređaja | NG125L |
| tehnologija zaštitne jedinice | termomagnetna |
| DOPUNSKE INFORMACIJE | |
|---|---|
| Mrežna frekvencija | 50/60 Hz |
| [Ics] servisna prekidna moć | 75 kA 75 % u skladu sa EN/IEC 60947-2 - 220...240 V AC 50/60 Hz |
| [Ics] servisna prekidna moć | 37.5 kA 75 % u skladu sa EN/IEC 60947-2 - 380...415 V AC 50/60 Hz |
| [Ics] servisna prekidna moć | 30 kA 75 % u skladu sa EN/IEC 60947-2 - 440 V AC 50/60 Hz |
| [Ics] servisna prekidna moć | 11.25 kA 75 % u skladu sa EN/IEC 60947-2 - 500 V AC 50/60 Hz |
| [Ics] servisna prekidna moć | 50 kA 100 % u skladu sa EN/IEC 60947-2 - 375 V DC |
| Visina | 103 mm |
| indikator pozicije kontakta | da |
| diferencijalna zaštita | poseban blok |
| opis opcija zaključavanja | integrisano zaključavanje |
| Nosači za montažu | 35 mm simetrična DIN šina |
| 9 mm redovi | 9 |
| ograničenje prekostrujne zaštite | 8 x In +/- 20 % |
| razvodni blok češljaste sabirnice | DA |
| Masa proizvoda | 0.72 kg |
| povezivanje - priključci | tunelski priključci1.5-50 mm² kruti |
| povezivanje - priključci | tunelski priključci1-35 mm² fleksibilni |
| dužina ogoljenog dela žice | 20 mm |
| Tip upravljanja | ručni test okidanja |
| Tip upravljanja | ručica |
| [Ui] nazivni napon izolacije | 690 V AC 50/60 Hz u skladu sa EN/IEC 60947-2 |
| Način montiranja | sistemom na klik |
| električna trajnost | 10000 ciklusa |
| mehanička trajnost | 20000 ciklusa |
| kompatibilnost | NG125 |
| Lokalna signalizacija | indikator okidanja |
| Lokalna signalizacija | ON/OFF očitavanje |
| [Uimp] nazivni podnosivi impulsni napon | 8 kV u skladu sa EN/IEC 60947-2 |
| povezivanje | |
| Širina | 81 mm |
| segment tržišta | male komercijalne zgrade |
| segment tržišta | male zgrade |
| priprema za zaključavanje | može se zaključati |
| Dubina | 81 mm |
| moment pritezanja | 3.5-3.5 N.m |
| [Ue] nazivni napon | <= 375 V DC |
| [Ue] nazivni napon | 380...415 V AC 50/60 Hz |
| [Ue] nazivni napon | 500 V AC 50/60 Hz |
| [Ue] nazivni napon | 220...240 V AC 50/60 Hz |
| [Ue] nazivni napon | 440 V AC 50/60 Hz |
| OKRUžENJE | |
|---|---|
| IK stepen zaštite | IK05 u skladu sa EN/IEC 62262 |
| Temperatura okoline za rad uređaja | -30-70 °C |
| Standardi | EN/IEC 60947-2 |
| tropikalizacija | 2 u skladu sa IEC 60068-1 |
| IP stepen zaštite | IP20 u skladu sa IEC 60529 |
| stepen zaprljanosti | 3 u skladu sa IEC 60947-2 |
| Temperatura okoline za skladištenje | -40-70 °C |
| relativna vlažnost | 95-95 % pri 55-55 °C |
| Kategorija prenapona | IV |
| Nadmorska visina za rad | 2000 m |
| ODRžIVOST PONUDE | |
|---|---|
| Informacije o RoHS izuzecima | Da |
| Bez žive | Da |
| Izjava o zaštiti okoliša | ENVPEP1406008EN |
| Status održive ponude | Green Premium proizvod |
| Bez toksičnih teških metala | Da |
| Propis REACh | referenca ne sadrži SVHC iznad propisanog praga |
| REACh bez SVHC | Da |
| WEEE | Ovaj proizvod je na tržištima Evropske unije neophodno odložiti u skladu sa specifičnim smernicama za prikupljanje otpada i nikako ne sme da dospe u kontejnere za otpatke. |
| RoHS regulativa za Kinu | Proaktivna RoHS deklaracija za Kinu (izvan RoHS pravnog okvira za Kinu) |
| Profil cirkularnosti | ENVEOLI1406008_V1 |
| EU RoHS direktiva | Usaglašeno |
| UGOVORNA GARANCIJA | |
|---|---|
| Garancija | 18 months |
