| OSNOVNE INFORMACIJE | |
|---|---|
| [Us] nazivni napon napajanja | 24 V DC +/- 20% |
| grupa kanala | 1 grupa od 11 digitalnih kanala |
| Grupa proizvoda | Acti 9 |

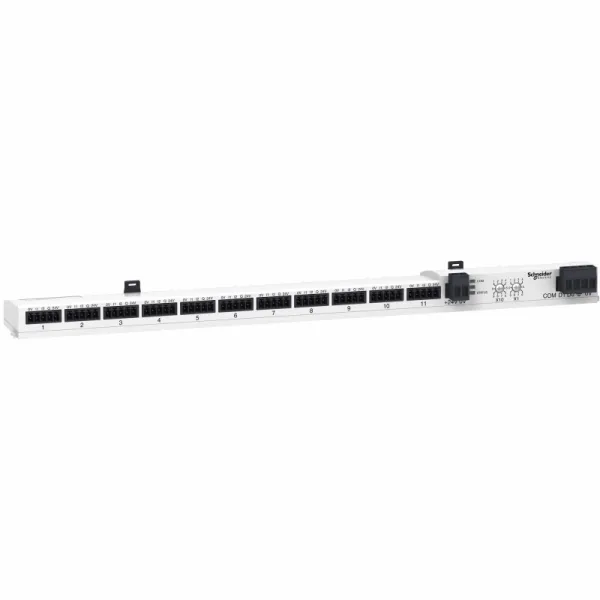

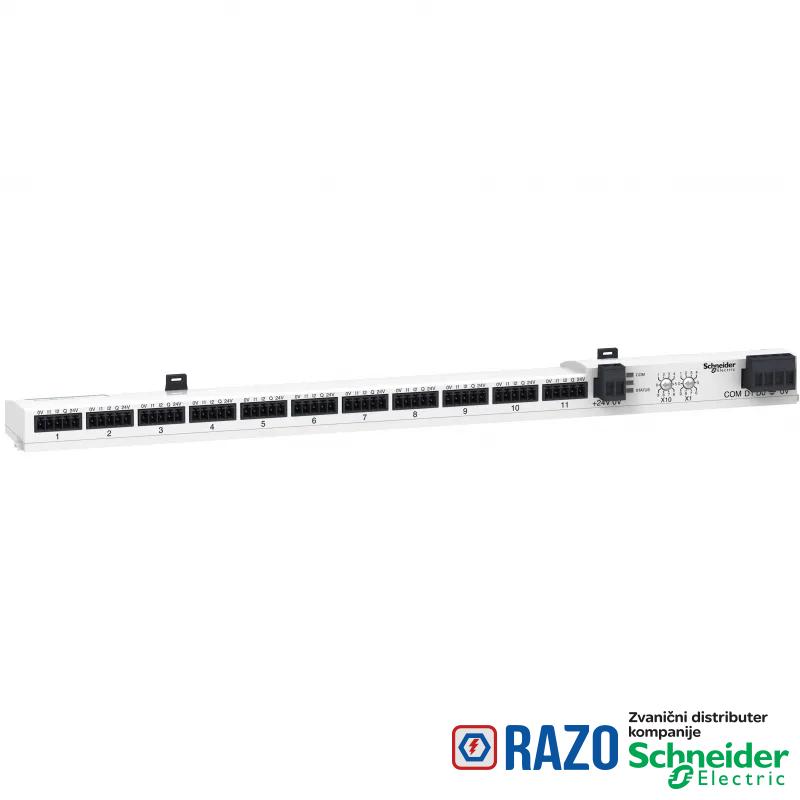

| Tip proizvoda ili komponente | smart komunikacioni modul |
| ime proizvoda | Acti 9 Smartlink |
| grupa proizvoda | Acti 9 |
| komunikacioni servis | Modbus slave za RS485 |
| kompatibilnost proizvoda | digitalni ulaz i izlaz |
| kompatibilnost proizvoda | brojač impulsa |
| Maksimalna dovodna struja | 1.5 A |
| veb servisi | veb stranica |
| Primena uređaja | kontrola opterećenja |
| Primena uređaja | nadzor statusa prekidača |
| Primena uređaja | osnovno merenje električne energije |
| Kratko ime uređaja | Smartlink Modbus |
| Veb server | BMS kompatibilan kontroler |
| povezivi pomoćni elementi | up to 11 wired devices |
| DOPUNSKE INFORMACIJE | |
|---|---|
| tip ulaza | struja sink za digitalni ulaz, 24 V DC +/- 20% pri 2.5 mA |
| Visina | 22.5 mm |
| reset | fabrički reset na prednja strana |
| povezivanje - priključci | priključak na oprugu Ti24 11 za digitalni ulaz/izlaz, poručiti zasebno |
| povezivanje - priključci | utični priključak 1 za napojno kolo |
| povezivanje - priključci | utični priključak 1 za komunikacioni bus |
| vreme elektronskog filtera | 2 milisekundi iz stanja 0 do stanja 1 |
| obezbeđena oprema | set od 1 bus connector |
| obezbeđena oprema | set od 1 power supply connector |
| obezbeđena oprema | set od 2 locking clips |
| otpornost na mikroprekide | 10 milisekundi |
| kompatibilnost grupe proizvoda | iTL pomoćni |
| kompatibilnost grupe proizvoda | Linergy FM |
| kompatibilnost grupe proizvoda | iOF+SD 24 |
| kompatibilnost grupe proizvoda | iACT24 |
| kompatibilnost grupe proizvoda | iATL24 |
| kompatibilnost grupe proizvoda | brojač impulsa |
| kompatibilnost grupe proizvoda | RCA iC60 |
| kompatibilnost grupe proizvoda | Acti 9 iCT pomoćni |
| kompatibilnost grupe proizvoda | Acti 9 iC60 |
| kompatibilnost grupe proizvoda | Acti 9 iID |
| kompatibilnost grupe proizvoda | Acti 9 iSW-NA |
| kompatibilnost grupe proizvoda | Acti 9 iDPN Vigi |
| kompatibilnost grupe proizvoda | Acti 9 C40 |
| kompatibilnost grupe proizvoda | Multi 9 C60 |
| kompatibilnost grupe proizvoda | Acti 9 DT40 |
| kompatibilnost grupe proizvoda | Acti 9 DT60 |
| kompatibilnost grupe proizvoda | Acti 9 I-NA |
| kompatibilnost grupe proizvoda | Acti 9 ITG40 |
| kompatibilnost grupe proizvoda | Acti 9 iDPN |
| kompatibilnost grupe proizvoda | Acti 9 Reflex iC60 Ti24 priključak |
| maksimalna trajna struja | 5 mA za digitalni ulaz |
| kapacitet priključaka | 2 x 0.25 mm² za oklopljen kabl sa upredenim paricama, fleksibilni sa kablovskim završetkom za komunikacioni bus |
| kapacitet priključaka | 2 x 0.25 mm² za oklopljen kabl sa upredenim paricama, fleksibilni bez kablovskog završetka za komunikacioni bus |
| kapacitet priključaka | 2 x 0.25 mm² za oklopljen kabl sa upredenim paricama, kruti sa kablovskim završetkom za komunikacioni bus |
| kapacitet priključaka | 2 x 0.25 mm² za oklopljen kabl sa upredenim paricama, kruti bez kablovskog završetka za komunikacioni bus |
| kapacitet priključaka | 1 x 0.5...1 x 1.5 mm², fleksibilni sa kablovskim završetkom za upravljanje |
| kapacitet priključaka | 1 x 0.5...1 x 1.5 mm², fleksibilni bez kablovskog završetka za upravljanje |
| kapacitet priključaka | 1 x 0.5...1 x 1.5 mm², kruti sa kablovskim završetkom za upravljanje |
| kapacitet priključaka | 1 x 0.5...1 x 1.5 mm², kruti bez kablovskog završetka za upravljanje |
| kapacitet priključaka | 2 x 0.2...2 x 1.5 mm², fleksibilni sa kablovskim završetkom za napojno kolo |
| kapacitet priključaka | 2 x 0.2...2 x 1.5 mm², fleksibilni bez kablovskog završetka za napojno kolo |
| kapacitet priključaka | 2 x 0.2...2 x 1.5 mm², kruti sa kablovskim završetkom za napojno kolo |
| kapacitet priključaka | 2 x 0.2...2 x 1.5 mm², kruti bez kablovskog završetka za napojno kolo |
| tip zaštite | zaštita od kratkog spoja za analogni ulaz |
| tip zaštite | protiv promene polariteta za pomoćno napajanje |
| tip zaštite | protiv promene polariteta za ulaz |
| tip zaštite | prenaponska pri 33 V DC za digitalni izlaz |
| Masa proizvoda | 195 g |
| tip izlaza | digitalni strujni - source: 24 V - DC - 100 mA |
| dužina ogoljenog dela žice | upravljanje: 10 mm |
| dužina ogoljenog dela žice | napojno kolo: 7 mm |
| dužina ogoljenog dela žice | komunikacioni bus: 7 mm |
| pozicija montaže | horizontalno i vertikalno on DIN rail |
| maximum voltage drop | <1 V u stanju 1 digitalni izlaz |
| interfejs za podešavanje | ECOREACH |
| interfejs za podešavanje | veb strana |
| lokalna signalizacija | komunikaciju: 1 LED (žuta) |
| lokalna signalizacija | status: 1 LED (zelena, narandžasta i crvena) |
| specifični I/O za aplikaciju | brojač impulsa |
| specifični I/O za aplikaciju | impulsni konvertor |
| kompatibilnost | Acti 9 Smartlink |
| Položaj priključaka | prednja strana |
| tip komunikacije | RS485 Modbus RTU slave SUB-D 9 9.6...19.2 kbauds |
| boja | bela (RAL 9003) |
| Širina | 359 mm |
| segment tržišta | stambene zgrade |
| segment tržišta | male komercijalne zgrade |
| udarna struja | 0.5 A za digitalni izlaz |
| udarna struja | 3 A za napajanja |
| Dubina | 42 mm |
| broj 9 mm modula | 0 korisno |
| tip podešavanja | Modbus adresa 01...99 za adrese enkodera |
| tip podešavanja | reset za adrese enkodera |
| tip podešavanja | reset za uključenje, isključenje pomoćnog napajanja |
| tip ulaza/izlaza | 2 ulaza + 1 izlaz po digitalnom kanalu |
| OKRUžENJE | |
|---|---|
| temperatura okoline za rad | -25-60 °C |
| tropikalizacija | 2 |
| otpornost na vibracije | 1 gn, amplituda = 3.5 mm (f = 5-300 Hz)10 cycles u skladu sa EN/IEC 60068-2-6 |
| otpornost na udare | 15 gn za 11 milisekundi u skladu sa IEC 60068-2-27 |
| karakteristike okruženja | korozivno 3C2 u skladu sa IEC 60721-3-3 |
| karakteristike okruženja | slana magla 2 u skladu sa IEC 60068-2-52 |
| IP stepen zaštite | IP20 |
| elektromagnetna kompatibilnost | otpornost na elektrostatička pražnjenja (8 kV) u skladu sa IEC 61000-4-2 |
| elektromagnetna kompatibilnost | otpornost na elektrostatička pražnjenja (4 kV) u skladu sa IEC 61000-4-2 |
| elektromagnetna kompatibilnost | otpornost na emisije vezane sa zračenjem EM polja (10 V/m) u skladu sa IEC 61000-4-3 |
| elektromagnetna kompatibilnost | otpornost na brze prelaze (2 kV) u skladu sa IEC 61000-4-4 |
| elektromagnetna kompatibilnost | otpornost na brze prelaze (1 kV) u skladu sa IEC 61000-4-4 |
| elektromagnetna kompatibilnost | otpornost na brze prelaze (1 kV) u skladu sa IEC 61000-4-4 |
| elektromagnetna kompatibilnost | EMC za emisije vezane sa vodovima (10 V) u skladu sa IEC 61000-4-6 |
| elektromagnetna kompatibilnost | otpornost na magnetna polja na mrežnoj frekvenciji (30 A/m) u skladu sa IEC 61000-4-8 |
| stepen zaprljanosti | 3 |
| Temperatura okoline za skladištenje | -40-80 °C |
| relativna vlažnost | 93-93 % pri 40-40 °C |
| nadmorska visina za rad uređaja | 0...2000 m |
| otpornost na vatru | drugi delovi: 650 °C 30 s ) u skladu sa IEC 60695-2-10 |
| otpornost na vatru | na priključcima: 960 °C 30 s ) u skladu sa IEC 60695-2-10 |
| ODRžIVOST PONUDE | |
|---|---|
| Informacije o RoHS izuzecima | Da |
| Bez žive | Da |
| Izjava o zaštiti okoliša | ENVPEP120426EN |
| Status održive ponude | Green Premium proizvod |
| Propis REACh | referenca ne sadrži SVHC iznad propisanog praga |
| RoHS regulativa za Kinu | Proizvod je izvan RoHS okvira za Kinu. Informativna deklaracija supstanci. |
| Profil cirkularnosti | ENVEOLI120412EN |
| EU RoHS direktiva | Proaktivna usaglašenost (proizvod nije u zakonskom okviru direktive EU RoHS) |
| UGOVORNA GARANCIJA | |
|---|---|
| Garancija | 18 months |
