OSNOVNE INFORMACIJE
potrošnja struje	65 mA
namena proizvoda	asinhroni motori
Grupa proizvoda	Altistart U01 i TeSys U

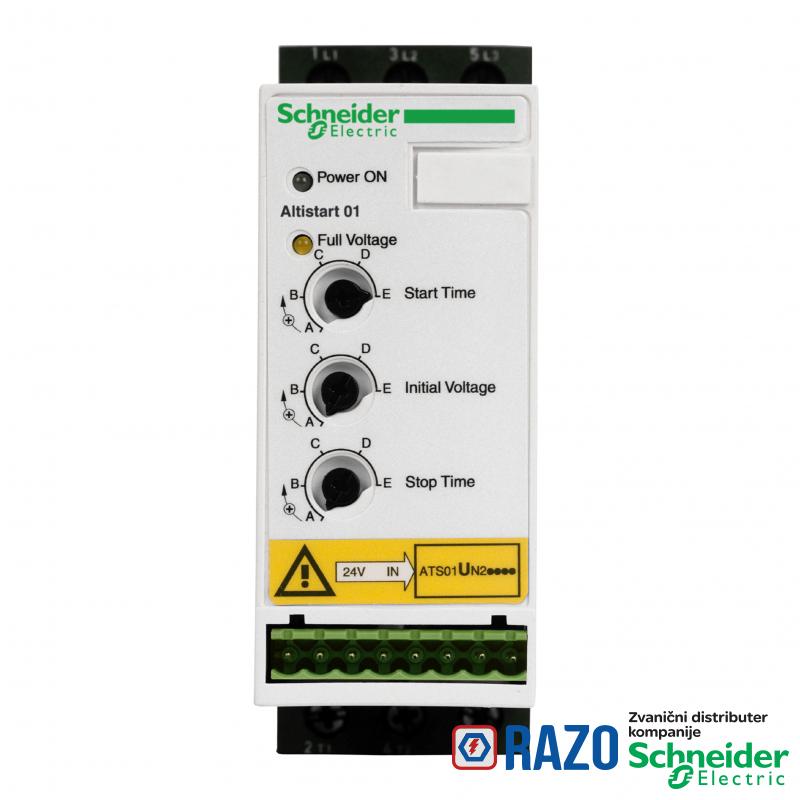

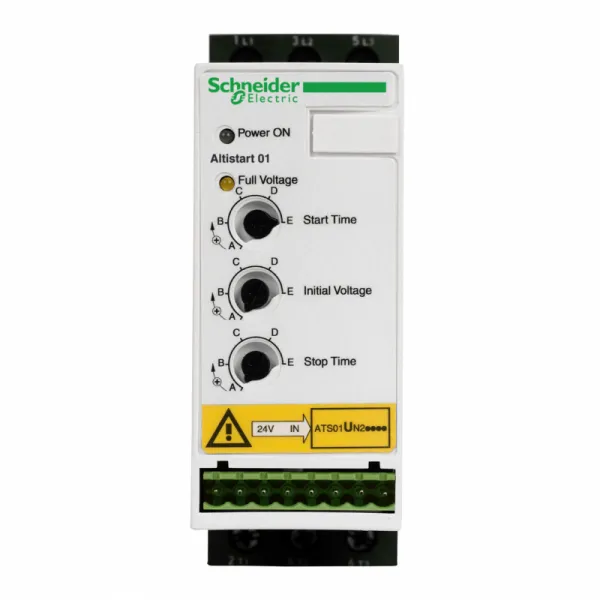

Tip proizvoda ili komponente	soft starter
snaga motora kW	4 kW, trofazne pri 400 V
snaga motora kW	1.5 kW, trofazne pri 230 V
Broj faza mreže	trofazne
snaga disipacije u W	1.5 W pri punom opterećenju i na kraju zaletanja
snaga disipacije u W	91.5 W u prelaznom stanju
kategorija upotrebe	AC-53B u skladu sa EN/IEC 60947-4-2
IcL pokretača	9 A
tip pokretanja	start sa naponskom rampom
[Us] nazivni napon napajanja	200...480 V - 10...10 %
specifične primene proizvoda	jednostavna mašina
snaga motora hp	2 hp, trofazne pri 230 V
snaga motora hp	5 hp, trofazne pri 460 V
Kratko ime uređaja	ATSU01

DOPUNSKE INFORMACIJE
električna veza	4 mm vijčana priključna bloka - kruti 1 1...10 mm² AWG 8 kolo napajanja
električna veza	vijčani priključak - fleksibilni bez kablovskog završetka 2 0.5...1.5 mm² AWG 16 upravljačko kolo
električna veza	vijčani priključak - kruti 1 0.5...2.5 mm² AWG 14 upravljačko kolo
električna veza	4 mm vijčana priključna bloka - kruti 2 1...6 mm² AWG 10 kolo napajanja
električna veza	vijčani priključak - kruti 2 0.5...1 mm² AWG 17 upravljačko kolo
električna veza	vijčani priključak - fleksibilni sa kablovskim završetkom 1 0.5...1.5 mm² AWG 16 upravljačko kolo
električna veza	4 mm vijčana priključna bloka - fleksibilni bez kablovskog završetka 1 1.5...10 mm² AWG 8 kolo napajanja
električna veza	vijčani priključak - fleksibilni bez kablovskog završetka 1 0.5...2.5 mm² AWG 14 upravljačko kolo
električna veza	4 mm vijčana priključna bloka - fleksibilni sa kablovskim završetkom 2 1...6 mm² AWG 10 kolo napajanja
električna veza	4 mm vijčana priključna bloka - fleksibilni bez kablovskog završetka 2 1.5...6 mm² AWG 10 kolo napajanja
Mrežna frekvencija	47.5...63 Hz
napon upravljačkog kola	24 V DC +/- 10 %
Visina	234 mm
vreme zaustavljanja	podesivo od 1 do 10 s
napon digitalnog ulaza	24...40 V
maksimalna struja preklapanja	relejni izlazi: 2 A pri 30 V DC cos ϕ= 0.5 i L/R = 20 milisekundi induktivno opterećenje
maksimalna struja preklapanja	relejni izlazi: 2 A pri 250 V AC AC-15 cos ϕ= 0.5 i L/R = 20 milisekundi induktivno opterećenje
napon digitalnog izlaza	24 V (granice napona: 6...30 V) otvoreni kolektor
označavanje	CE
opseg snage	1.1-2 kW pri 200-240 V trofazne
opseg snage	2.2-3 kW pri 380-440 V trofazne
opseg snage	4-6 kW
Masa proizvoda	0.34 kg
struja digitalnog izlaza	2 A DC-13
struja digitalnog izlaza	3 A AC-15
maksimalni napon preklapanja	440 V relejni izlazi
izolacija ulaza/izlaza	galvansko između napajanja i upravljanja
tip motornog pokretača	soft starter
Dostupna funkcija	integrisani bypass
ograničenje napona napajanja	180-528 V
vreme pokretanja	1 s / 100
vreme pokretanja	5 s / 20
vreme pokretanja	10 s / 10
vreme pokretanja	podesivo od 1 do 10 s
minimalna struja preklapanja	10 mA pri 6 V DC za relejni izlazi
tip digitalnih ulaza	logika (LI1, LI2, BOOST) stop, run i boost funkcije pri pokretanju <= 8 mA 27 kOhm
način spajanja	sa hladnjakom
Izlazni napon	<= napon napajanja
Radni položaj	vertikalno +/- 10 stepeni
tip displeja	1 LED (zelena) za uređaj se aktivira
tip displeja	1 LED (žuta) za dostignut nazivni napon
Širina	45 mm
Dubina	150 mm
logika digitalnog ulaza	pozitivna LI1, LI2, BOOST u stanju 0: < 5 V i <= 0.2 mA u stanju 1: > 13 V, >= 0.5 mA
moment pokretanja	30...80 % od početnog momenta motora povezanog direktno na napajanje
moment pritezanja	0.5-0.5 N.m
moment pritezanja	1.9-2.5 N.m
frekvencija napajanja	50...60 Hz - 5...5 %
tip digitalnih izlaza	otvoreni kolektor LO1 signal završetka pokretanja
tip digitalnih izlaza	relejni izlazi R1A, R1C NO

OKRUžENJE
Sertifikacija proizvoda	UL
Sertifikacija proizvoda	C-Tick
Sertifikacija proizvoda	CSA
Sertifikacija proizvoda	CCC
Standardi	EN/IEC 60947-4-2
elektromagnetna kompatibilnost	emisije vezane sa vodovima i zračenjem nivo B u skladu sa CISPR 11
elektromagnetna kompatibilnost	otpornost na emitovane radio električne interferencije nivo 3 u skladu sa IEC 61000-4-3
elektromagnetna kompatibilnost	impuls napona/struje nivo 3 u skladu sa IEC 61000-4-5
elektromagnetna kompatibilnost	emisije vezane sa vodovima i zračenjem nivo 3 u skladu sa IEC 61000-4-6
elektromagnetna kompatibilnost	otpornost na emisije vezane sa vodovima prouzrokovane radio poljima u skladu sa IEC 61000-4-11
elektromagnetna kompatibilnost	emisije vezane sa vodovima i zračenjem nivo B u skladu sa IEC 60947-4-2
elektromagnetna kompatibilnost	sinusni talasi koji se eksponencijalno smanjuju nivo 3 u skladu sa IEC 61000-4-12
elektromagnetna kompatibilnost	elektrostatička pražnjenja nivo 3 u skladu sa IEC 61000-4-2
elektromagnetna kompatibilnost	EMC otpornost u skladu sa EN 50082-1
elektromagnetna kompatibilnost	EMC otpornost u skladu sa EN 50082-2
elektromagnetna kompatibilnost	harmonici u skladu sa IEC 1000-3-2
elektromagnetna kompatibilnost	harmonici u skladu sa IEC 1000-3-4
elektromagnetna kompatibilnost	otpornost na električne prelaze nivo 4 u skladu sa IEC 61000-4-4
temperatura okoline za rad	-10-40 °C (bez smanjenja karakteristika)
temperatura okoline za rad	40-50 °C (sa promenom struje od 2 % na °C)
otpornost na udare	15 gn za 11 milisekundi u skladu sa EN/IEC 60068-2-27
otpornost na vibracije	1 gn (f= 13-150 Hz) u skladu sa EN/IEC 60068-2-6
otpornost na vibracije	1.5 mm između pikova (f= 3-13 Hz) u skladu sa EN/IEC 60068-2-6
stepen zaprljanosti	2 u skladu sa EN/IEC 60947-4-2
temperatura okoline za skladištenje	-25-70 °C u skladu sa EN/IEC 60947-4-2
relativna vlažnost	5-95 % bez kondenzacije ili kapljica vode u skladu sa EN/IEC 60068-2-3
IP stepen zaštite	IP20
nadmorska visina za rad uređaja	<= 1000 m bez smanjenja karakteristika
nadmorska visina za rad uređaja	> 1000 m sa smanjenjem vrednosti struje od 2.2 % na dodatnih 100 m

ODRžIVOST PONUDE
Informacije o RoHS izuzecima	Da
Bez žive	Da
Bez toksičnih teških metala	Da
Propis REACh	referenca ne sadrži SVHC iznad propisanog praga
REACh bez SVHC	Da
WEEE	Ovaj proizvod je na tržištima Evropske unije neophodno odložiti u skladu sa specifičnim smernicama za prikupljanje otpada i nikako ne sme da dospe u kontejnere za otpatke.
RoHS regulativa za Kinu	X
Profil cirkularnosti	ENVEOLI100217EN
EU RoHS direktiva	Proaktivna usaglašenost (proizvod nije u zakonskom okviru direktive EU RoHS)
