soft starter za asinhroni motor - ATS01 - 22 A - 380..415V - 7.5..11 kW
011-397-7504, 011-397-7505
Ponedeljak - Petak od
8:00 do 16:00
| OSNOVNE INFORMACIJE | |
|---|---|
| potrošnja struje | 110 A pri nazivnom opterećenju |
| namena proizvoda | asinhroni motori |
| Grupa proizvoda | Altistart 01 |
| Tip proizvoda ili komponente | soft starter |
| snaga motora kW | 11 kW, trofazne pri 380...415 V |
| snaga motora kW | 7.5 kW, trofazne pri 380...415 V |
| Broj faza mreže | trofazne |
| snaga disipacije u W | 124.5 W u prelaznom stanju |
| snaga disipacije u W | 4.5 W pri punom opterećenju i na kraju zaletanja |
| kategorija upotrebe | AC-53B u skladu sa EN/IEC 60947-4-2 |
| IcL pokretača | 22 A |
| tip pokretanja | start sa naponskom rampom |
| [Us] nazivni napon napajanja | 380...415 V - 10...10 % |
| specifične primene proizvoda | jednostavna mašina |
| Kratko ime uređaja | ATS01 |
| DOPUNSKE INFORMACIJE | |
|---|---|
| električna veza | 4 mm vijčana priključna bloka - kruti 1 1...10 mm² AWG 8 kolo napajanja |
| električna veza | vijčani priključak - fleksibilni bez kablovskog završetka 2 0.5...1.5 mm² AWG 16 upravljačko kolo |
| električna veza | vijčani priključak - kruti 1 0.5...2.5 mm² AWG 14 upravljačko kolo |
| električna veza | 4 mm vijčana priključna bloka - kruti 2 1...6 mm² AWG 10 kolo napajanja |
| električna veza | vijčani priključak - kruti 2 0.5...1 mm² AWG 17 upravljačko kolo |
| električna veza | vijčani priključak - fleksibilni sa kablovskim završetkom 1 0.5...1.5 mm² AWG 16 upravljačko kolo |
| električna veza | 4 mm vijčana priključna bloka - fleksibilni bez kablovskog završetka 1 1.5...10 mm² AWG 8 kolo napajanja |
| električna veza | vijčani priključak - fleksibilni bez kablovskog završetka 1 0.5...2.5 mm² AWG 14 upravljačko kolo |
| električna veza | 4 mm vijčana priključna bloka - fleksibilni sa kablovskim završetkom 2 1...6 mm² AWG 10 kolo napajanja |
| električna veza | 4 mm vijčana priključna bloka - fleksibilni bez kablovskog završetka 2 1.5...6 mm² AWG 10 kolo napajanja |
| Mrežna frekvencija | 47.5...63 Hz |
| napon upravljačkog kola | integrisan u pokretaču |
| Visina | 154 mm |
| vreme zaustavljanja | podesivo od 1 do 10 s |
| napon digitalnog ulaza | 24...40 V |
| maksimalna struja preklapanja | relejni izlazi: 2 A pri 250 V AC cos ϕ= 0.5 i L/R = 20 milisekundi induktivno opterećenje |
| maksimalna struja preklapanja | relejni izlazi: 2 A pri 30 V DC cos ϕ= 0.5 i L/R = 20 milisekundi induktivno opterećenje |
| napon digitalnog izlaza | 24 V (granice napona: 6...30 V) otvoreni kolektor |
| označavanje | CE |
| opseg snage | 7-11 kW pri 380-440 V trofazne |
| Masa proizvoda | 0.56 kg |
| struja digitalnog izlaza | 2 A DC-13 |
| struja digitalnog izlaza | 3 A AC-15 |
| tip motornog pokretača | soft starter |
| Dostupna funkcija | integrisani bypass |
| ograničenje napona napajanja | 342-456 V |
| vreme pokretanja | 1 s / 100 |
| vreme pokretanja | 5 s / 20 |
| vreme pokretanja | 10 s / 10 |
| vreme pokretanja | podesivo od 1 do 10 s |
| minimalna struja preklapanja | 10 mA pri 6 V DC za relejni izlazi |
| tip digitalnih ulaza | logika (LI1, LI2, BOOST) stop, run i boost funkcije pri pokretanju <= 8 mA 27 kOhm |
| način spajanja | sa hladnjakom |
| kompatibilnost | ATS01N2 |
| Izlazni napon | <= napon napajanja |
| Radni položaj | vertikalno +/- 10 stepeni |
| tip displeja | 1 LED (zelena) za uređaj se aktivira |
| tip displeja | 1 LED (žuta) za dostignut nazivni napon |
| Širina | 45 mm |
| Dubina | 131 mm |
| logika digitalnog ulaza | pozitivna LI1, LI2, BOOST u stanju 0: < 5 V i <= 0.2 mA u stanju 1: > 13 V, >= 0.5 mA |
| moment pokretanja | 30...80 % od početnog momenta motora povezanog direktno na napajanje |
| moment pritezanja | 0.5-0.5 N.m |
| moment pritezanja | 1.9-2.5 N.m |
| frekvencija napajanja | 50...60 Hz - 5...5 % |
| tip digitalnih izlaza | otvoreni kolektor LO1 signal završetka pokretanja |
| tip digitalnih izlaza | relejni izlazi R1A, R1C NO |
| OKRUžENJE | |
|---|---|
| Sertifikacija proizvoda | CSA |
| Sertifikacija proizvoda | UL |
| Sertifikacija proizvoda | CCC |
| Sertifikacija proizvoda | B44.1-96/ASME A17.5 za uređaje povezane na motorne priključke u trouglu |
| Sertifikacija proizvoda | C-Tick |
| Sertifikacija proizvoda | GOST |
| Standardi | EN/IEC 60947-4-2 |
| elektromagnetna kompatibilnost | emisije vezane sa vodovima i zračenjem nivo B u skladu sa CISPR 11 |
| elektromagnetna kompatibilnost | otpornost na električne prelaze nivo 4 u skladu sa IEC 61000-4-4 |
| elektromagnetna kompatibilnost | otpornost na emitovane radio električne interferencije nivo 3 u skladu sa IEC 61000-4-3 |
| elektromagnetna kompatibilnost | mikro prekidi i fluktuacija napona u skladu sa IEC 61000-4-11 |
| elektromagnetna kompatibilnost | impuls napona/struje nivo 3 u skladu sa IEC 61000-4-5 |
| elektromagnetna kompatibilnost | emisije vezane sa vodovima i zračenjem nivo B u skladu sa IEC 60947-4-2 |
| elektromagnetna kompatibilnost | sinusni talasi koji se eksponencijalno smanjuju nivo 3 u skladu sa IEC 61000-4-12 |
| elektromagnetna kompatibilnost | elektrostatička pražnjenja nivo 3 u skladu sa IEC 61000-4-2 |
| elektromagnetna kompatibilnost | EMC otpornost u skladu sa EN 50082-1 |
| elektromagnetna kompatibilnost | EMC otpornost u skladu sa EN 50082-2 |
| elektromagnetna kompatibilnost | harmonici u skladu sa IEC 1000-3-2 |
| elektromagnetna kompatibilnost | harmonici u skladu sa IEC 1000-3-4 |
| elektromagnetna kompatibilnost | otpornost na emisije vezane sa vodovima prouzrokovane radio poljima nivo 3 u skladu sa IEC 61000-4-6 |
| temperatura okoline za rad | -10-40 °C (bez smanjenja karakteristika) |
| temperatura okoline za rad | 40-50 °C (sa promenom struje od 2 % na °C) |
| otpornost na udare | 15 gn za 11 milisekundi u skladu sa EN/IEC 60068-2-27 |
| otpornost na vibracije | 1 gn (f= 13-150 Hz) u skladu sa EN/IEC 60068-2-6 |
| otpornost na vibracije | 1.5 mm između pikova (f= 3-13 Hz) u skladu sa EN/IEC 60068-2-6 |
| stepen zaprljanosti | 2 u skladu sa EN/IEC 60947-4-2 |
| temperatura okoline za skladištenje | -25-70 °C u skladu sa EN/IEC 60947-4-2 |
| relativna vlažnost | 5-95 % bez kondenzacije ili kapljica vode u skladu sa EN/IEC 60068-2-3 |
| IP stepen zaštite | IP20 |
| nadmorska visina za rad uređaja | <= 1000 m bez smanjenja karakteristika |
| nadmorska visina za rad uređaja | > 1000 m sa smanjenjem vrednosti struje od 2.2 % na dodatnih 100 m |
| ODRžIVOST PONUDE | |
|---|---|
| Informacije o RoHS izuzecima | Da |
| Bez žive | Da |
| Bez toksičnih teških metala | Da |
| Propis REACh | referenca ne sadrži SVHC iznad propisanog praga |
| REACh bez SVHC | Da |
| WEEE | Ovaj proizvod je na tržištima Evropske unije neophodno odložiti u skladu sa specifičnim smernicama za prikupljanje otpada i nikako ne sme da dospe u kontejnere za otpatke. |
| RoHS regulativa za Kinu | X |
| Profil cirkularnosti | ENVEOLI100217EN |
| EU RoHS direktiva | Proaktivna usaglašenost (proizvod nije u zakonskom okviru direktive EU RoHS) |
| UGOVORNA GARANCIJA | |
|---|---|
| Garancija | 18 months |

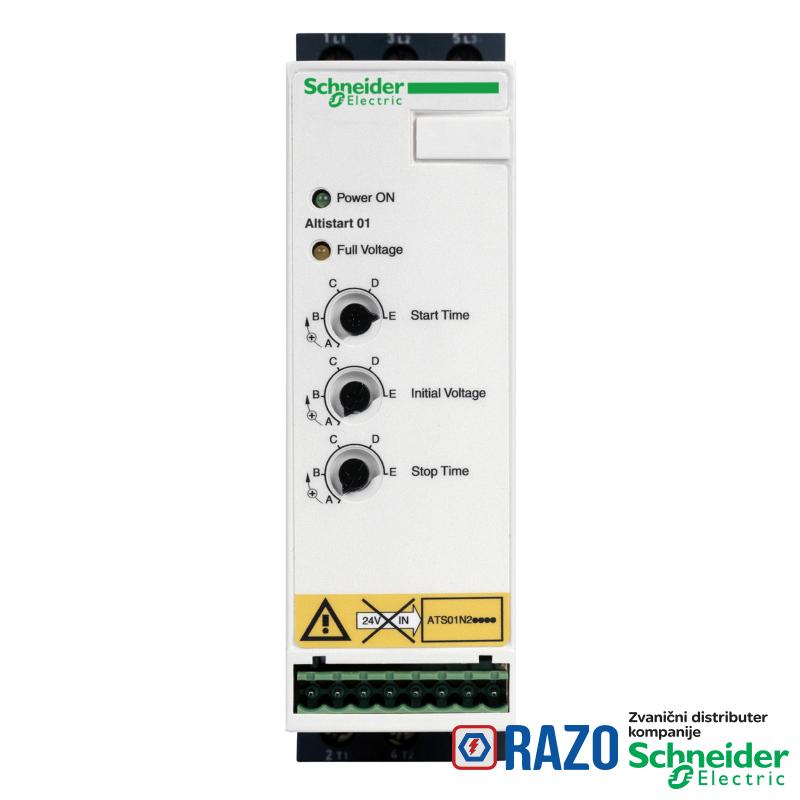

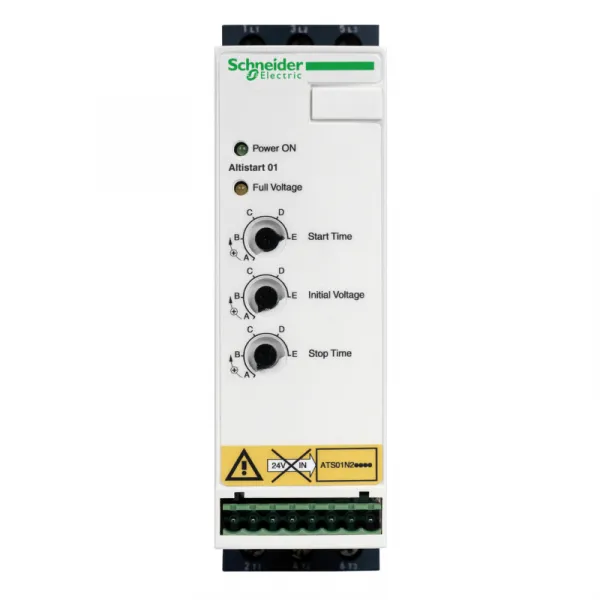

Ovaj Altistart 01 soft starter je montiran na DIN šinu i može da napaja 3-fazne asinhrone motore sa nominalnom strujom do 22A. Ovaj Altistart 01 se može koristiti za nominalnu snagu motora do 5,5 kW ili 7,5 hp za 3-faze (200 V do 240 V AC). Ovaj soft starter montiran na DIN šinu osmišljen je tako da omogući glatko pokretanje za jednostavne mašine, kao što su pokretne trake, pokretne trake, pumpe, ventilatori, kompresori, automatska vrata i kapije, mali kranovi i mašine za pokretanje na pojas. Širok je 45 mm, zahvaljujući čemu je jedan od najmanjih soft startera na tržištu; može se instalirati skoro svuda. Uključuje integrisano premošćenje, što smanjuje buku i rasipanje toplote. Jednostavno podešavanje sa samo 2 postavke: moguće je da ga konfiguriše i ne-specijalista. Pruža glatko pokretanje za vašu mašinu, izbegavajući mehanička opterećenja i produžavajući njihov radni vek.
