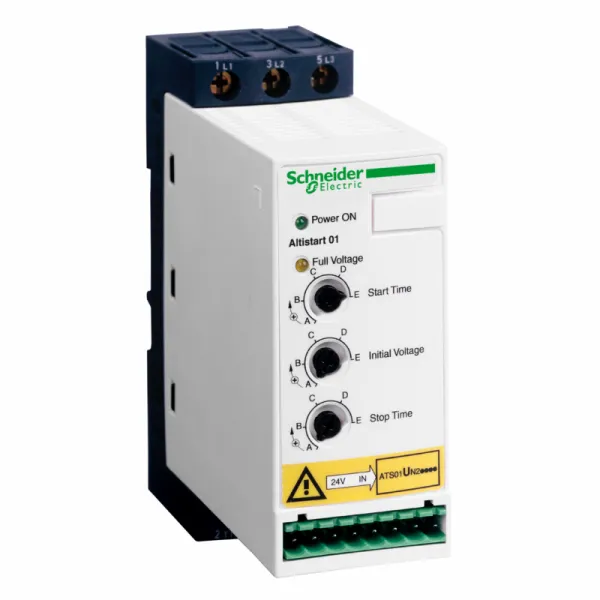

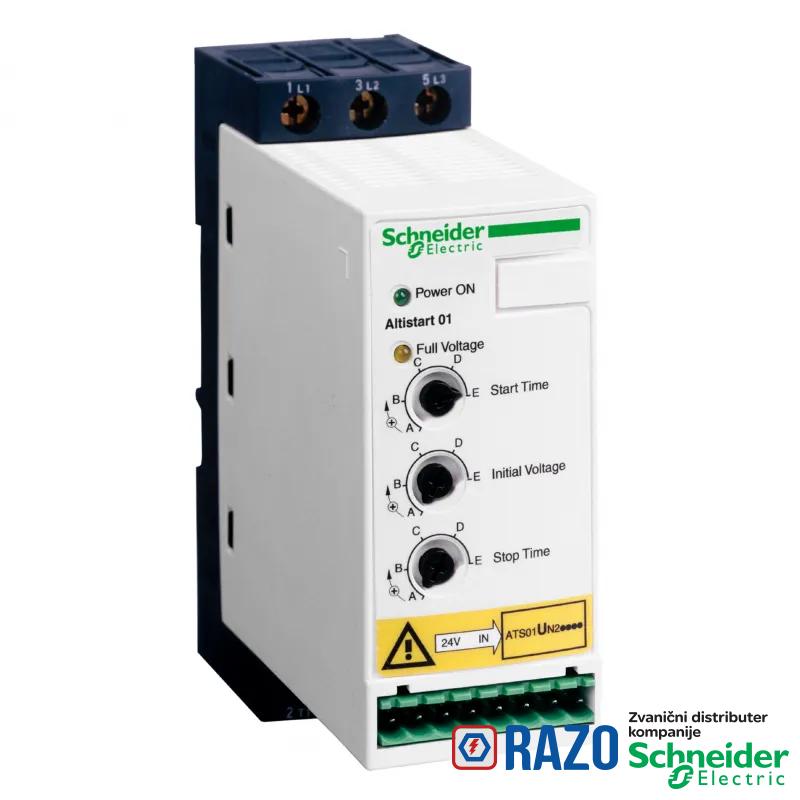

soft starter za asinhroni motor - ATS01 - 12 A - 380..415V - 5.5 kW
011-397-7504, 011-397-7505
Ponedeljak - Petak od
8:00 do 16:00
| OSNOVNE INFORMACIJE | |
|---|---|
| potrošnja struje | 60 A pri nazivnom opterećenju |
| namena proizvoda | asinhroni motori |
| Grupa proizvoda | Altistart 01 |
| Tip proizvoda ili komponente | soft starter |
| snaga motora kW | 5.5 kW, trofazne pri 380...415 V |
| Broj faza mreže | trofazne |
| snaga disipacije u W | 4 W pri punom opterećenju i na kraju zaletanja |
| snaga disipacije u W | 124 W u prelaznom stanju |
| kategorija upotrebe | AC-53B u skladu sa EN/IEC 60947-4-2 |
| IcL pokretača | 12 A |
| tip pokretanja | start sa naponskom rampom |
| [Us] nazivni napon napajanja | 380...415 V - 10...10 % |
| specifične primene proizvoda | jednostavna mašina |
| Kratko ime uređaja | ATS01 |
| DOPUNSKE INFORMACIJE | |
|---|---|
| električna veza | 4 mm vijčana priključna bloka - kruti 1 1...10 mm² AWG 8 kolo napajanja |
| električna veza | vijčani priključak - fleksibilni bez kablovskog završetka 2 0.5...1.5 mm² AWG 16 upravljačko kolo |
| električna veza | vijčani priključak - kruti 1 0.5...2.5 mm² AWG 14 upravljačko kolo |
| električna veza | 4 mm vijčana priključna bloka - kruti 2 1...6 mm² AWG 10 kolo napajanja |
| električna veza | vijčani priključak - kruti 2 0.5...1 mm² AWG 17 upravljačko kolo |
| električna veza | vijčani priključak - fleksibilni sa kablovskim završetkom 1 0.5...1.5 mm² AWG 16 upravljačko kolo |
| električna veza | 4 mm vijčana priključna bloka - fleksibilni bez kablovskog završetka 1 1.5...10 mm² AWG 8 kolo napajanja |
| električna veza | vijčani priključak - fleksibilni bez kablovskog završetka 1 0.5...2.5 mm² AWG 14 upravljačko kolo |
| električna veza | 4 mm vijčana priključna bloka - fleksibilni sa kablovskim završetkom 2 1...6 mm² AWG 10 kolo napajanja |
| električna veza | 4 mm vijčana priključna bloka - fleksibilni bez kablovskog završetka 2 1.5...6 mm² AWG 10 kolo napajanja |
| Mrežna frekvencija | 47.5...63 Hz |
| napon upravljačkog kola | integrisan u pokretaču |
| Visina | 124 mm |
| vreme zaustavljanja | podesivo od 1 do 10 s |
| napon digitalnog ulaza | 24...40 V |
| maksimalna struja preklapanja | relejni izlazi: 2 A pri 250 V AC cos ϕ= 0.5 i L/R = 20 milisekundi induktivno opterećenje |
| maksimalna struja preklapanja | relejni izlazi: 2 A pri 30 V DC cos ϕ= 0.5 i L/R = 20 milisekundi induktivno opterećenje |
| napon digitalnog izlaza | 24 V (granice napona: 6...30 V) otvoreni kolektor |
| označavanje | CE |
| opseg snage | 4-6 kW pri 380-440 V trofazne |
| Masa proizvoda | 0.42 kg |
| struja digitalnog izlaza | 2 A DC-13 |
| struja digitalnog izlaza | 3 A AC-15 |
| tip motornog pokretača | soft starter |
| Dostupna funkcija | integrisani bypass |
| ograničenje napona napajanja | 342-456 V |
| vreme pokretanja | podesivo od 1 do 10 s |
| minimalna struja preklapanja | 10 mA pri 6 V DC za relejni izlazi |
| tip digitalnih ulaza | logika (LI1, LI2, BOOST) stop, run i boost funkcije pri pokretanju <= 8 mA 27 kOhm |
| način spajanja | sa hladnjakom |
| kompatibilnost | ATS01N2 |
| Izlazni napon | <= napon napajanja |
| Radni položaj | vertikalno +/- 10 stepeni |
| tip displeja | 1 LED (zelena) za uređaj se aktivira |
| tip displeja | 1 LED (žuta) za dostignut nazivni napon |
| Širina | 45 mm |
| Dubina | 131 mm |
| logika digitalnog ulaza | pozitivna LI1, LI2, BOOST u stanju 0: < 5 V i <= 0.2 mA u stanju 1: > 13 V, >= 0.5 mA |
| moment pokretanja | 30...80 % od početnog momenta motora povezanog direktno na napajanje |
| moment pritezanja | 1.9-2.5 N.m |
| moment pritezanja | 0.5-0.5 N.m |
| frekvencija napajanja | 50...60 Hz - 5...5 % |
| tip digitalnih izlaza | otvoreni kolektor LO1 signal završetka pokretanja |
| tip digitalnih izlaza | relejni izlazi R1A, R1C NO |
| OKRUžENJE | |
|---|---|
| Sertifikacija proizvoda | B44.1-96/ASME A17.5 za uređaje povezane na motorne priključke u trouglu |
| Sertifikacija proizvoda | CCC |
| Sertifikacija proizvoda | UL |
| Sertifikacija proizvoda | GOST |
| Sertifikacija proizvoda | CSA |
| Sertifikacija proizvoda | C-Tick |
| Standardi | EN/IEC 60947-4-2 |
| elektromagnetna kompatibilnost | emisije vezane sa vodovima i zračenjem nivo B u skladu sa CISPR 11 |
| elektromagnetna kompatibilnost | otpornost na električne prelaze nivo 4 u skladu sa IEC 61000-4-4 |
| elektromagnetna kompatibilnost | otpornost na emitovane radio električne interferencije nivo 3 u skladu sa IEC 61000-4-3 |
| elektromagnetna kompatibilnost | mikro prekidi i fluktuacija napona u skladu sa IEC 61000-4-11 |
| elektromagnetna kompatibilnost | impuls napona/struje nivo 3 u skladu sa IEC 61000-4-5 |
| elektromagnetna kompatibilnost | emisije vezane sa vodovima i zračenjem nivo B u skladu sa IEC 60947-4-2 |
| elektromagnetna kompatibilnost | sinusni talasi koji se eksponencijalno smanjuju nivo 3 u skladu sa IEC 61000-4-12 |
| elektromagnetna kompatibilnost | elektrostatička pražnjenja nivo 3 u skladu sa IEC 61000-4-2 |
| elektromagnetna kompatibilnost | EMC otpornost u skladu sa EN 50082-1 |
| elektromagnetna kompatibilnost | EMC otpornost u skladu sa EN 50082-2 |
| elektromagnetna kompatibilnost | harmonici u skladu sa IEC 1000-3-2 |
| elektromagnetna kompatibilnost | harmonici u skladu sa IEC 1000-3-4 |
| elektromagnetna kompatibilnost | otpornost na emisije vezane sa vodovima prouzrokovane radio poljima nivo 3 u skladu sa IEC 61000-4-6 |
| temperatura okoline za rad | -10-40 °C (bez smanjenja karakteristika) |
| temperatura okoline za rad | 40-50 °C (sa promenom struje od 2 % na °C) |
| otpornost na udare | 15 gn za 11 milisekundi u skladu sa EN/IEC 60068-2-27 |
| otpornost na vibracije | 1 gn (f= 13-150 Hz) u skladu sa EN/IEC 60068-2-6 |
| otpornost na vibracije | 1.5 mm između pikova (f= 3-13 Hz) u skladu sa EN/IEC 60068-2-6 |
| stepen zaprljanosti | 2 u skladu sa EN/IEC 60947-4-2 |
| temperatura okoline za skladištenje | -25-70 °C u skladu sa EN/IEC 60947-4-2 |
| relativna vlažnost | 5-95 % bez kondenzacije ili kapljica vode u skladu sa EN/IEC 60068-2-3 |
| IP stepen zaštite | IP20 |
| nadmorska visina za rad uređaja | <= 1000 m bez smanjenja karakteristika |
| nadmorska visina za rad uređaja | > 1000 m sa smanjenjem vrednosti struje od 2.2 % na dodatnih 100 m |
| ODRžIVOST PONUDE | |
|---|---|
| Informacije o RoHS izuzecima | Da |
| Bez žive | Da |
| Bez toksičnih teških metala | Da |
| Propis REACh | referenca ne sadrži SVHC iznad propisanog praga |
| REACh bez SVHC | Da |
| WEEE | Ovaj proizvod je na tržištima Evropske unije neophodno odložiti u skladu sa specifičnim smernicama za prikupljanje otpada i nikako ne sme da dospe u kontejnere za otpatke. |
| RoHS regulativa za Kinu | X |
| EU RoHS direktiva | Proaktivna usaglašenost (proizvod nije u zakonskom okviru direktive EU RoHS) |
| UGOVORNA GARANCIJA | |
|---|---|
| Garancija | 18 months |
ATS01N212QN Soft starter Altistart 01 se montira na DIN šinu i može da napaja trofazne asinhrone motore snage do 12A. Altistart 01 može da se koristi za motore snage do 3kW ili 3KS za trofazne (200V do 240V AC). Soft starter koji se montira pomoću DIN šine projektovan je tako da omogući nesmetano pokretanje jednostavnih mašina, kao što su transporteri, transportne trake, pumpe, ventilatori, kompresori, automatska vrata i kapije, male dizalice i mašine s kaišnim prenosom. Širok je 45 mm, što ga čini jednim od najmanjih soft startera na tržištu. Može se montirati skoro svuda. Sadrži integrisani bajpas čime se smanjuje buka i rasipanje toplote. Jednostavno podešavanje sa samo dve postavke, nisu neophodni stručnjaci. Obezbeđuje nesmetano pokretanje vaših mašina, izbegavajući mehanički stres i produžavajući njihov vek trajanja
