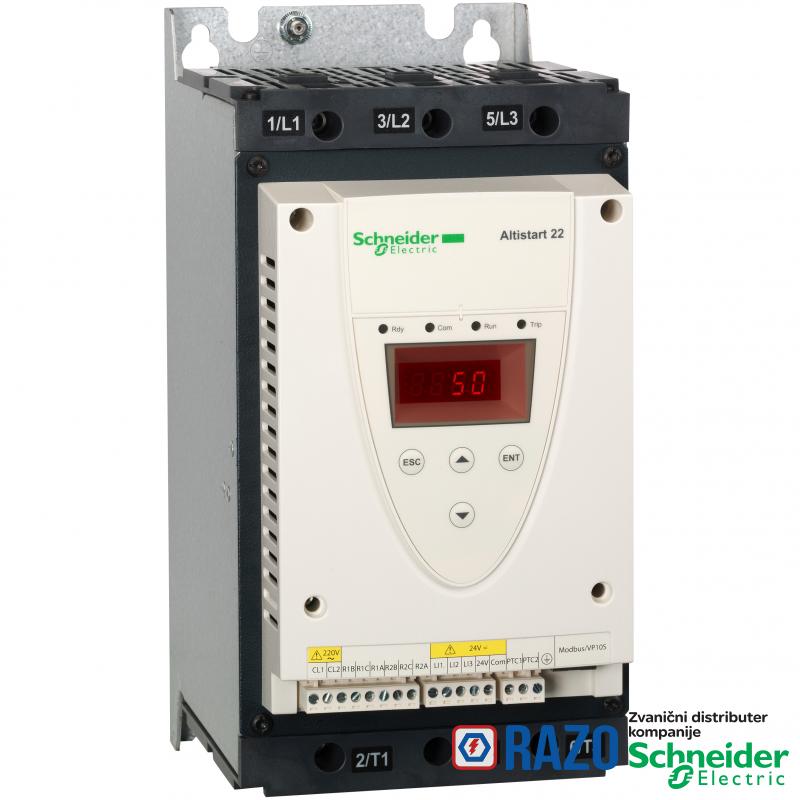

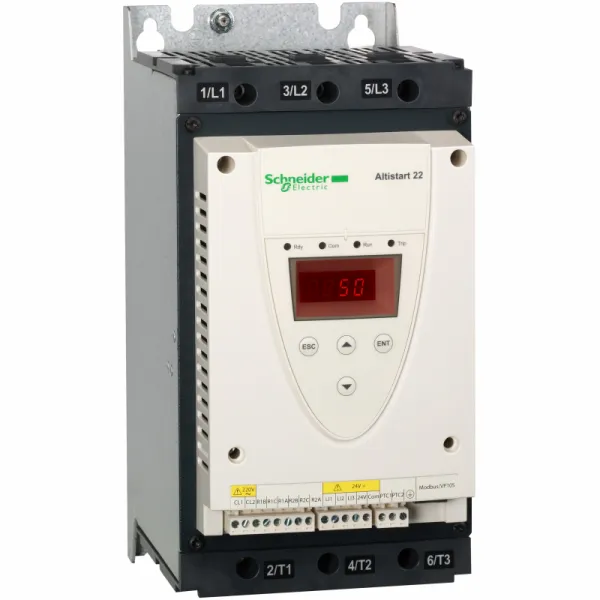

soft starter-ATS22-kontrolni napon 220V-napajanje 230V(22kW)/400...440V(45kW)

soft starter-ATS22-kontrolni napon 220V-napajanje 230V(22kW)/400...440V(45kW)

Šifra artikla: ATS22D88Q

soft starter-ATS22-kontrolni napon 220V-napajanje 230V(22kW)/400...440V(45kW)

Tehnička dokumentacija
Preuzmite tehničku dokumentaciju
0,00 RSD
194.847,60 RSD
194.847,60 RSD
Ušteda: 0,00 RSD
Obavesti me o sniženju
  • NSZ
Količina: 1 KOM
2
1
Sačuvajte u listi želja
Datum isporuke
Pomoć
OSNOVNE INFORMACIJE
namena proizvoda asinhroni motori
[Us] nazivni napon 230...440 V - 15...10 %
Grupa proizvoda Altistart 22
Tip proizvoda ili komponente soft starter
ime komponente ATS22
Broj faza mreže trofazne
snaga disipacije u W 66 W za standardne aplikacije
IcL pokretača 88 A za direktno povezivanje sa motorom za standardne aplikacije
tip pokretanja pokretanje sa kontrolom momenta (struja ograničena na 3.5 In)
kategorija upotrebe AC-53A
specifične primene proizvoda pumps and fans
IP stepen zaštite IP20
struja fabričkog podešavanja 81 A
snaga motora kW 22 kW 230 V
snaga motora kW 45 kW 400 V
snaga motora kW 45 kW 440 V
DOPUNSKE INFORMACIJE
Povezivanje uređaja redno sa namotajima motora povezanog u trougao
Povezivanje uređaja direktno povezivanje sa motorom
Mrežna frekvencija 45...66 Hz
minimalna struja preklapanja 100 mA pri 12 V DC (relejni izlazi)
napon upravljačkog kola 230 V - 15...10 % 50/60 Hz
Visina 295 mm
tip digitalnih izlaza relejni izlazi R1 230 V u radu,alarm,prorada zašt.,zaust.,nije zaustavljen,u fazi pokret.,spreman za rad C/O
tip digitalnih izlaza relejni izlazi R2 230 V u radu,alarm,prorada zašt.,zaust.,nije zaustavljen,u fazi pokret.,spreman za rad C/O
maksimalna struja preklapanja 5 A 250 V AC rezistivno 1 relejni izlazi
maksimalna struja preklapanja 5 A 30 V DC rezistivno 1 relejni izlazi
maksimalna struja preklapanja 2 A 250 V AC induktivno 0.4 20 milisekundi relejni izlazi
maksimalna struja preklapanja 2 A 30 V DC induktivno 7 milisekundi relejni izlazi
napon digitalnog ulaza 24 V <= 30 V
označavanje CE
opseg snage 15-25 kW pri 200-240 V trofazne
opseg snage 30-50 kW pri 380-440 V trofazne
Masa proizvoda 12 kg
struja izlaza 0.4...1 Icl podesivi
instalirani uređaj 31
Tip priključka 1 RJ45
tip motornog pokretača soft starter
komunikaciona veza serijska veza
Dostupna funkcija interni bypass
broj digitalnih izlaza 2
potrošnja upravljačkog kola 20 W
Protokol komunikacionog porta Modbus
ograničenje napona napajanja 195-484 V
tip digitalnih ulaza (LI1, LI2, LI3) logika, 5 mA 4.3 kΩ
fizički interfejs RS485 multidrop
tip hlađenja ventilatorom za strujanje vazduha
broj digitalnog ulaza 3
način spajanja sa hladnjakom
Radni položaj vertikalno +/- 10 stepeni
ulaz za PTC sondu 750 Ω
Širina 145 mm
Brzina prenosa 4800, 9600 ili 19200 bps
Dubina 207 mm
logika digitalnog ulaza pozitivna logika LI1, LI2, LI3 u stanju 0: < 5 V i <= 2 mA u stanju 1: > 11 V, >= 5 mA
tip zaštite gubitak faze: napajanje
tip zaštite termička zaštita: motor
tip zaštite termička zaštita: pokretač
frekvencija napajanja 50...60 Hz - 10...10 %
OKRUžENJE
Sertifikacija proizvoda CCC
Sertifikacija proizvoda CSA
Sertifikacija proizvoda UL
Sertifikacija proizvoda GOST
Sertifikacija proizvoda C-Tick
Standardi EN/IEC 60947-4-2
elektromagnetna kompatibilnost emisije vezane sa vodovima i zračenjem nivo A u skladu sa IEC 60947-4-2
elektromagnetna kompatibilnost sinusni talasi koji se eksponencijalno smanjuju nivo 3 u skladu sa IEC 61000-4-12
elektromagnetna kompatibilnost elektrostatička pražnjenja nivo 3 u skladu sa IEC 61000-4-2
elektromagnetna kompatibilnost otpornost na električne prelaze nivo 4 u skladu sa IEC 61000-4-4
elektromagnetna kompatibilnost otpornost na emitovane radio električne interferencije nivo 3 u skladu sa IEC 61000-4-3
elektromagnetna kompatibilnost impuls napona/struje nivo 3 u skladu sa IEC 61000-4-5
temperatura okoline za rad -10-40 °C (bez smanjenja karakteristika)
temperatura okoline za rad 40-60 °C (sa smanjenjem vrednosti struje 2.2 % na °C)
otpornost na udare 15 gn za 11 milisekundi u skladu sa EN/IEC 60068-2-27
otpornost na vibracije 1 gn (f= 13-200 Hz) u skladu sa EN/IEC 60068-2-6
otpornost na vibracije 1.5 mm (f= 2-13 Hz) u skladu sa EN/IEC 60068-2-6
nivo buke 45 dB
stepen zaprljanosti nivo 2 u skladu sa IEC 60664-1
Temperatura okoline za skladištenje -25-70 °C
relativna vlažnost 0-95 % bez kondenzacije ili kapljica vode u skladu sa EN/IEC 60068-2-3
nadmorska visina za rad uređaja <= 1000 m bez smanjenja karakteristika
nadmorska visina za rad uređaja > 1000...< 2000 m sa smanjenjem vrednosti struje od 2.2 % na dodatnih 100 m
ODRžIVOST PONUDE
Informacije o RoHS izuzecima Da
Bez žive Da
Izjava o zaštiti okoliša ENVPEP100403EN
Status održive ponude Green Premium proizvod
Propis REACh referenca ne sadrži SVHC iznad propisanog praga
WEEE Ovaj proizvod je na tržištima Evropske unije neophodno odložiti u skladu sa specifičnim smernicama za prikupljanje otpada i nikako ne sme da dospe u kontejnere za otpatke.
RoHS regulativa za Kinu X
Profil cirkularnosti ENVEOLI110803EN
EU RoHS direktiva Proaktivna usaglašenost (proizvod nije u zakonskom okviru direktive EU RoHS)
UGOVORNA GARANCIJA
Garancija 18 months

Ovaj soft starter može da napaja 3-fazne asinhrone motore u liniji napajanja ili delta vezi Ima nominalne vrednosti od 88A i 230V do 440V, nominalnu snagu do 45 kW (400V do 440V u liniji napajanja) i do 75 kW (400V do 440V u delta vezi). Osmišljen je za jednostavne i složene mašine kao što su centrifugalne i klipne pumpe, ventilatori, vijčani kompresori i oprema za rukovanje materijalima. Tanak oblik poboljšava svestranost; omogućava montažu u bilo koju vrstu mašina. Uključuje integrisano premošćenje, što smanjuje buku i rasipanje toplote. Kompatibilnost sa softverom SoMove omogućava laki prenos konfiguracija i postavki, što znači da rezervni delovi mogu brzo da se instaliraju. Pruža glatko pokretanje za vašu mašinu, izbegavajući mehanička opterećenja i produžavajući njihov radni vek.
