OSNOVNE INFORMACIJE
namena proizvoda	asinhroni motori
[Us] nazivni napon	230...440 V - 15...10 %
Grupa proizvoda	Altistart 22
Tip proizvoda ili komponente	soft starter
ime komponente	ATS22
Broj faza mreže	trofazne
snaga disipacije u W	91 W za standardne aplikacije
IcL pokretača	170 A za direktno povezivanje sa motorom za standardne aplikacije
tip pokretanja	pokretanje sa kontrolom momenta (struja ograničena na 3.5 In)
kategorija upotrebe	AC-53A
specifične primene proizvoda	pumps and fans
IP stepen zaštite	IP00
struja fabričkog podešavanja	162 A
snaga motora kW	45 kW 230 V
snaga motora kW	90 kW 400 V
snaga motora kW	90 kW 440 V

DOPUNSKE INFORMACIJE
Povezivanje uređaja	redno sa namotajima motora povezanog u trougao
Povezivanje uređaja	direktno povezivanje sa motorom
Mrežna frekvencija	45...66 Hz
minimalna struja preklapanja	100 mA pri 12 V DC (relejni izlazi)
napon upravljačkog kola	230 V - 15...10 % 50/60 Hz
Visina	356 mm
tip digitalnih izlaza	relejni izlazi R1 230 V u radu,alarm,prorada zašt.,zaust.,nije zaustavljen,u fazi pokret.,spreman za rad C/O
tip digitalnih izlaza	relejni izlazi R2 230 V u radu,alarm,prorada zašt.,zaust.,nije zaustavljen,u fazi pokret.,spreman za rad C/O
maksimalna struja preklapanja	5 A 250 V AC rezistivno 1 relejni izlazi
maksimalna struja preklapanja	5 A 30 V DC rezistivno 1 relejni izlazi
maksimalna struja preklapanja	2 A 250 V AC induktivno 0.4 20 milisekundi relejni izlazi
maksimalna struja preklapanja	2 A 30 V DC induktivno 7 milisekundi relejni izlazi
napon digitalnog ulaza	24 V <= 30 V
označavanje	CE
opseg snage	30-50 kW pri 200-240 V trofazne
opseg snage	55-100 kW pri 380-440 V trofazne
Masa proizvoda	18 kg
struja izlaza	0.4...1 Icl podesivi
instalirani uređaj	31
Tip priključka	1 RJ45
tip motornog pokretača	soft starter
komunikaciona veza	serijska veza
Dostupna funkcija	interni bypass
broj digitalnih izlaza	2
potrošnja upravljačkog kola	20 W
Protokol komunikacionog porta	Modbus
ograničenje napona napajanja	195-484 V
tip digitalnih ulaza	(LI1, LI2, LI3) logika, 5 mA 4.3 kΩ
fizički interfejs	RS485 multidrop
tip hlađenja	ventilatorom za strujanje vazduha
broj digitalnog ulaza	3
način spajanja	sa hladnjakom
Radni položaj	vertikalno +/- 10 stepeni
ulaz za PTC sondu	750 Ω
Širina	150 mm
Brzina prenosa	4800, 9600 ili 19200 bps
Dubina	229.5 mm
logika digitalnog ulaza	pozitivna logika LI1, LI2, LI3 u stanju 0: < 5 V i <= 2 mA u stanju 1: > 11 V, >= 5 mA
tip zaštite	gubitak faze: napajanje
tip zaštite	termička zaštita: motor
tip zaštite	termička zaštita: pokretač
frekvencija napajanja	50...60 Hz - 10...10 %

OKRUžENJE
Sertifikacija proizvoda	CSA
Sertifikacija proizvoda	C-Tick
Sertifikacija proizvoda	GOST
Sertifikacija proizvoda	UL
Sertifikacija proizvoda	CCC
Standardi	EN/IEC 60947-4-2
elektromagnetna kompatibilnost	emisije vezane sa vodovima i zračenjem nivo A u skladu sa IEC 60947-4-2
elektromagnetna kompatibilnost	sinusni talasi koji se eksponencijalno smanjuju nivo 3 u skladu sa IEC 61000-4-12
elektromagnetna kompatibilnost	elektrostatička pražnjenja nivo 3 u skladu sa IEC 61000-4-2
elektromagnetna kompatibilnost	otpornost na električne prelaze nivo 4 u skladu sa IEC 61000-4-4
elektromagnetna kompatibilnost	otpornost na emitovane radio električne interferencije nivo 3 u skladu sa IEC 61000-4-3
elektromagnetna kompatibilnost	impuls napona/struje nivo 3 u skladu sa IEC 61000-4-5
temperatura okoline za rad	-10-40 °C (bez smanjenja karakteristika)
temperatura okoline za rad	40-60 °C (sa smanjenjem vrednosti struje 2.2 % na °C)
otpornost na udare	15 gn za 11 milisekundi u skladu sa EN/IEC 60068-2-27
otpornost na vibracije	1 gn (f= 13-200 Hz) u skladu sa EN/IEC 60068-2-6
otpornost na vibracije	1.5 mm (f= 2-13 Hz) u skladu sa EN/IEC 60068-2-6
nivo buke	56 dB
stepen zaprljanosti	nivo 2 u skladu sa IEC 60664-1
Temperatura okoline za skladištenje	-25-70 °C
relativna vlažnost	0-95 % bez kondenzacije ili kapljica vode u skladu sa EN/IEC 60068-2-3
nadmorska visina za rad uređaja	<= 1000 m bez smanjenja karakteristika
nadmorska visina za rad uređaja	> 1000...< 2000 m sa smanjenjem vrednosti struje od 2.2 % na dodatnih 100 m

ODRžIVOST PONUDE
Informacije o RoHS izuzecima	Da
Bez žive	Da
Izjava o zaštiti okoliša	ENVPEP100401EN
Status održive ponude	Green Premium proizvod
Propis REACh	referenca ne sadrži SVHC iznad propisanog praga
WEEE	Ovaj proizvod je na tržištima Evropske unije neophodno odložiti u skladu sa specifičnim smernicama za prikupljanje otpada i nikako ne sme da dospe u kontejnere za otpatke.
RoHS regulativa za Kinu	X
Profil cirkularnosti	ENVEOLI110804EN
EU RoHS direktiva	Proaktivna usaglašenost (proizvod nije u zakonskom okviru direktive EU RoHS)

UGOVORNA GARANCIJA
Garancija	18 months

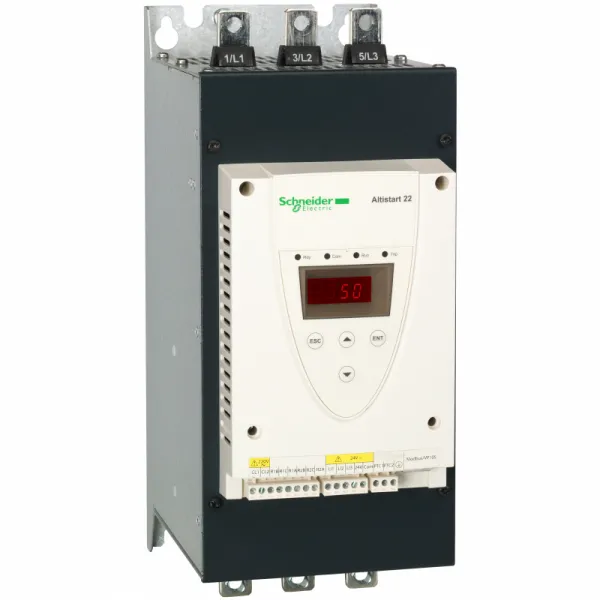

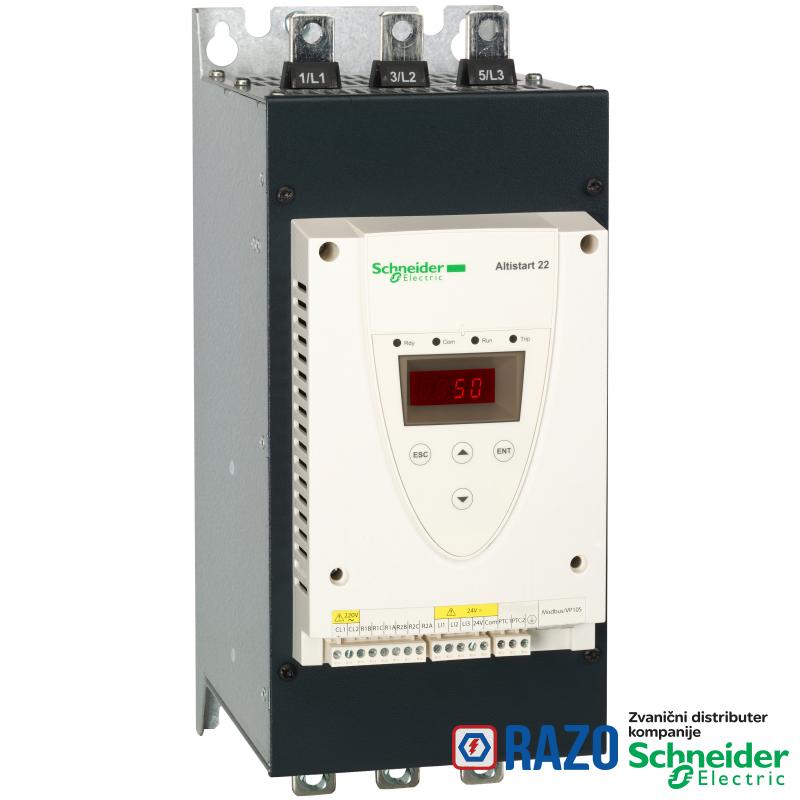

Soft starter Altistart 22 može da napaja trofazne asinhrone motore u liniji napajanja ili trougaonoj (delta) vezi. Ima nominalne vrednosti od 170A i 230V do 440V, nominalnu snagu do 90kW (400V do 440V u liniji napajanja) i do 132kW (400V do 440V u delta vezi). Projektovan je za jednostavne i složene mašine, kao što su centrifugalne i klipne pumpe, ventilatori, kompresori i oprema za rukovanje materijalima. Tanki format omogućava višestruku namenu i montažu unutar kućišta bilo koje mašine. Sadrži integrisani bajpas čime se smanjuje buka i rasipanje toplote. Kompatibilnost sa softverom SoMove omogućava jednostavan prenos konfiguracije i postavki, što znači da rezervni delovi mogu brzo da se zamene. Obezbeđuje nesmetano pokretanje vaših mašina, izbegavajući mehanički stres i produžavajući njihov vek trajanja.
