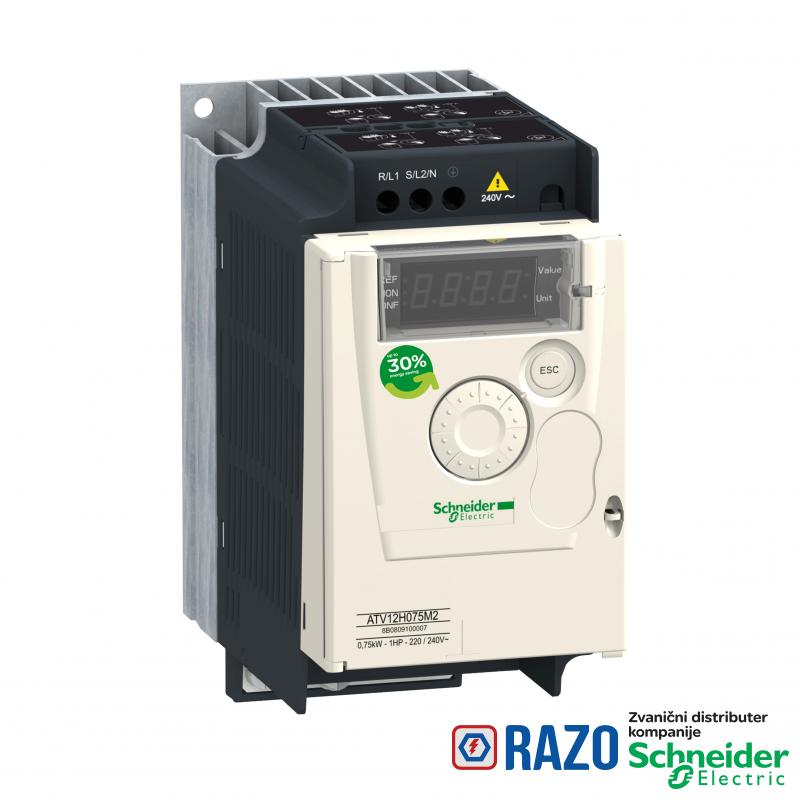

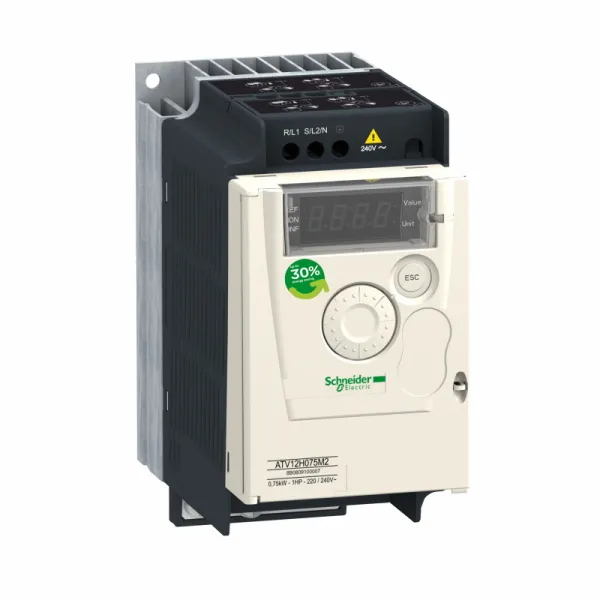

frekventni regulator ATV12 - 0.75kW - 1hp - 200..240V - monofazni -sa hladnjakom
011-397-7504, 011-397-7505
Ponedeljak - Petak od
8:00 do 16:00
| OSNOVNE INFORMACIJE | |
|---|---|
| namena proizvoda | asinhroni motori |
| Grupa proizvoda | Altivar 12 |
| profil upravljanja asinhronim motorom | kvadratno U/f upravljanje |
| profil upravljanja asinhronim motorom | U/f upravljanje |
| profil upravljanja asinhronim motorom | fluks vektorska kontrola bez senzora |
| prelazni nadmoment | 150-170 % nazivnog momenta u zavisnosti od veličine regulatora i motora |
| Tip proizvoda ili komponente | frekventni regulator |
| ime komponente | ATV12 |
| snaga motora kW | 0.75 kW |
| Broj faza mreže | monofazne |
| linijska struja | 10.2 A pri 200 V |
| linijska struja | 8.5 A pri 240 V |
| [Us] nazivni napon napajanja | 200...240 V - 15...10 % |
| Protokol komunikacionog porta | Modbus |
| nivo buke | 0 dB |
| opseg brzina | 1-20 |
| specifične primene proizvoda | jednostavna mašina |
| način spajanja | sa hladnjakom |
| IP stepen zaštite | IP20 bez zaštitne pločice na gornjem delu |
| Količina po setu | set od 1 |
| EMC filter | integrisani |
| snaga motora hp | 1 hp |
| ugrađeni ventilator | bez |
| DOPUNSKE INFORMACIJE | |
|---|---|
| struja linijskog kratkog spoja Isc | 1 kA |
| logika digitalnog ulaza | negativna logika (sink), > 16 V (stanje 0), < 10 V (stanje 1), ulazna impedansa 3.5 kΩ |
| logika digitalnog ulaza | pozitivna logika (source), 0...< 5 V (stanje 0), > 11 V (stanje 1) |
| tip analognog izlaza | AO1 softverski podesivi napon: 0...10 V, impedansa: 470 Ω, rezolucija 8 bitova |
| tip analognog izlaza | AO1 softverski podesiva struja: 0...20 mA, impedansa: 800 Ω, rezolucija 8 bitova |
| minimalna struja preklapanja | 5 mA pri 24 V DC za digitalni izlaz |
| Visina | 143 mm |
| rampe ubrzanja i usporenja | linearno od 0 do 999.9 s |
| rampe ubrzanja i usporenja | U |
| rampe ubrzanja i usporenja | S |
| vremenska konstanta | 20 milisekundi +/- 1 ms za promenu reference |
| fizički interfejs | 2-žični RS 485 za Modbus |
| izlazna frekvencija | 0.5-400 Hz |
| napon izlaza | 200...240 V trofazne |
| maksimalna struja preklapanja | 2 A 250 V AC induktivno cos ϕ = 0.4 L/R = 7 ms digitalni izlaz |
| maksimalna struja preklapanja | 2 A 30 V DC induktivno cos ϕ = 0.4 L/R = 7 ms digitalni izlaz |
| maksimalna struja preklapanja | 3 A 250 V AC rezistivno cos ϕ = 1 L/R = 0 ms digitalni izlaz |
| maksimalna struja preklapanja | 4 A 30 V DC rezistivno cos ϕ = 1 L/R = 0 ms digitalni izlaz |
| kočenje do zaustavljanja | sa ubacivanjem DC struje, <30 sekundi |
| označavanje | CE |
| opseg snage | 0.55-1 kW pri 200-240 V monofazne |
| Masa proizvoda | 0.8 kg |
| rezolucija frekvencije | analogni ulaz: konvertor A/D, 10 bita |
| rezolucija frekvencije | displej: 0.1 Hz |
| prekidačka frekvencija | 2...16 kHz podesivo |
| prekidačka frekvencija | 4...16 kHz sa faktorom smanjenja karakteristika |
| tip priključka | 1 RJ45 (na prednjem delu) za Modbus |
| maksimalna prelazna struja | 6.3 A za 60 s |
| komunikacioni servis | čitanje holding registara (03) 29 reči |
| komunikacioni servis | upis pojedinačnog registra (06) 29 reči |
| komunikacioni servis | upis više registara (16) 27 reči |
| komunikacioni servis | čitanje/upis više registara (23) 4/4 reči |
| komunikacioni servis | čitanje identifikacije uređaja (43) |
| Broj analognih ulaza | 1 |
| električna veza | priključak, kapacitet stezaljke: 3.5 mm², AWG 12 (L1, L2, L3, U, V, W, PA, PC) |
| funkcionalnost | osnovna |
| kompenzacija klizanja motora | fabrički predefinisana |
| kompenzacija klizanja motora | podesiva |
| tip motornog pokretača | variable speed drive |
| broj digitalnih izlaza | 2 |
| paket podataka za prenos | RTU za Modbus |
| Broj analognih izlaza | 1 |
| brzina prenosa | 4800 bit/s |
| brzina prenosa | 9600 bit/s |
| brzina prenosa | 19200 bit/s |
| brzina prenosa | 38400 bit/s |
| izolacija | električna između napajanja i upravljanja |
| Moment pritezanja | 0.8 N.m |
| stalna izlazna struja | 4.2 A pri 4 kHz |
| tip digitalnih ulaza | podesivi LI1...LI4 24 V 18...30 V |
| broj digitalnog ulaza | 4 |
| greška linearnosti | +/- 0.3 % maksimalne vrednosti za analogni ulaz |
| broj adresa | 1-247 za Modbus |
| posebne primene | komercijalna oprema |
| Radni položaj | vertikalno +/- 10 stepeni |
| nazivna prekidačka frekvencija | 4 kHz |
| Širina | 72 mm |
| Dubina | 131.2 mm |
| tip zaštite | prenapon napajanja |
| tip zaštite | podnapon napajanja |
| tip zaštite | prekostrujna između izlaznih faza i uzemljenja |
| tip zaštite | zaštita od pregrevanja |
| tip zaštite | kratki spoj između faza motora |
| tip zaštite | protiv gubitka faze u trofaznom sistemu |
| tip zaštite | termička zaštita motora frekventnim regulatorom stalnim proračunom I²t |
| napajanje | interno napajanje za potenciometar: 5 V DC (4.75-5.25 V), <10 mA, tip zaštite: zaštita od preopterećenja i kratkog spoja |
| napajanje | interno napajanje za digitalne ulaze: 24 V DC (20.4-28.8 V), <100 mA, tip zaštite: zaštita od preopterećenja i kratkog spoja |
| tip analognog ulaza | podesiva struja AI1 0...20 mA 250 Ohm |
| tip analognog ulaza | podesivi napon AI1 0...10 V 30 kOhm |
| tip analognog ulaza | podesivi napon AI1 0...5 V 30 kOhm |
| moment kočenja | do 70 % nazivnog momenta bez kočionog otpornika |
| discrete and process manufacturing | |
| discrete and process manufacturing | |
| discrete and process manufacturing | |
| frekvencija napajanja | 50/60 Hz +/- 5 % |
| tip digitalnih izlaza | digitalni izlaz LO+, LO- |
| tip digitalnih izlaza | zaštićeni relejni izlaz R1A, R1B, R1C 1 C/O |
| trajanje uzorkovanja | 20 milisekundi, tolerancija +/- 1 ms za digitalni ulaz |
| trajanje uzorkovanja | 10 milisekundi za analogni ulaz |
| OKRUžENJE | |
|---|---|
| Sertifikacija proizvoda | NOM |
| Sertifikacija proizvoda | UL |
| Sertifikacija proizvoda | GOST |
| Sertifikacija proizvoda | C-Tick |
| Sertifikacija proizvoda | CSA |
| temperatura okoline za rad | -10-40 °C zaštitni poklopac uklonjen sa gornje strane frekventnog regulatora |
| temperatura okoline za rad | 40-60 °C sa smanjenjem vrednosti struje 2.2 % na °C |
| elektromagnetna kompatibilnost | test otpornosti električnih brzih prelaza (EFT)/kratak signal nivo 4 u skladu sa EN/IEC 61000-4-4 |
| elektromagnetna kompatibilnost | test otpornosti elektrostatičkog pražnjenja nivo 3 u skladu sa EN/IEC 61000-4-2 |
| elektromagnetna kompatibilnost | otpornost na emisije vezane sa vodovima nivo 3 u skladu sa EN/IEC 61000-4-6 |
| elektromagnetna kompatibilnost | test otpornosti na emisije vezane sa zračenjem EM polja nivo 3 u skladu sa EN/IEC 61000-4-3 |
| elektromagnetna kompatibilnost | test otpornosti udara nivo 3 u skladu sa EN/IEC 61000-4-5 |
| elektromagnetna kompatibilnost | test otpornosti propada i prekida napona u skladu sa EN/IEC 61000-4-11 |
| otpornost na udare | 15 gn za 11 milisekundi u skladu sa EN/IEC 60068-2-27 |
| otpornost na vibracije | 1 gn (f = 13-200 Hz) u skladu sa EN/IEC 60068-2-6 |
| otpornost na vibracije | 1.5 mm između pikova (f = 3-13 Hz) - uređaj nemontiran na simetričnu DIN šinu - u skladu sa EN/IEC 60068-2-6 |
| Temperatura okoline za skladištenje | -25-70 °C |
| relativna vlažnost | 5-95 % bez kondenzacije u skladu sa IEC 60068-2-3 |
| relativna vlažnost | 5-95 % bez kapljica vode u skladu sa IEC 60068-2-3 |
| nadmorska visina za rad uređaja | > 1000...2000 m sa smanjenjem vrednosti struje 1 % na 100 m |
| nadmorska visina za rad uređaja | <= 1000 m bez smanjenja karakteristika |
| elektromagnetna emisija | emisije vezane sa zračenjem okruženje 1 kategorija C2 u skladu sa EN/IEC 61800-3 2...16 kHz oklopljen motorni kabl |
| elektromagnetna emisija | emisije vezane sa vodovima sa integrisanim EMC filterom okruženje 1 kategorija C1 u skladu sa EN/IEC 61800-3 2, 4, 8, 12 i 16 kHz oklopljen motorni kabl <5 m |
| elektromagnetna emisija | emisije vezane sa vodovima sa integrisanim EMC filterom okruženje 1 kategorija C2 u skladu sa EN/IEC 61800-3 2...12 kHz oklopljen motorni kabl <5 m |
| elektromagnetna emisija | emisije vezane sa vodovima sa integrisanim EMC filterom okruženje 1 kategorija C2 u skladu sa EN/IEC 61800-3 2, 4 i 16 kHz oklopljen motorni kabl <10 m |
| elektromagnetna emisija | emisije vezane sa vodovima sa dodatnim EMC filterom okruženje 1 kategorija C1 u skladu sa EN/IEC 61800-3 4...12 kHz oklopljen motorni kabl <20 m |
| elektromagnetna emisija | emisije vezane sa vodovima sa dodatnim EMC filterom okruženje 1 kategorija C2 u skladu sa EN/IEC 61800-3 4...12 kHz oklopljen motorni kabl <50 m |
| elektromagnetna emisija | emisije vezane sa vodovima sa dodatnim EMC filterom okruženje 2 kategorija C3 u skladu sa EN/IEC 61800-3 4...12 kHz oklopljen motorni kabl <50 m |
| ODRžIVOST PONUDE | |
|---|---|
| Informacije o RoHS izuzecima | Da |
| Bez žive | Da |
| Izjava o zaštiti okoliša | ENVPEP090201EN |
| Status održive ponude | Green Premium proizvod |
| Propis REACh | referenca ne sadrži SVHC iznad propisanog praga |
| WEEE | Ovaj proizvod je na tržištima Evropske unije neophodno odložiti u skladu sa specifičnim smernicama za prikupljanje otpada i nikako ne sme da dospe u kontejnere za otpatke. |
| RoHS regulativa za Kinu | X |
| Profil cirkularnosti | ENVEOLI100204EN |
| EU RoHS direktiva | Proaktivna usaglašenost (proizvod nije u zakonskom okviru direktive EU RoHS) |
| UGOVORNA GARANCIJA | |
|---|---|
| Garancija | 18 months |
Altivar Machine ATV12 nudi frekventne regulatore za komercijalnu opremu i jednostavne mašine. Radi sa nominalnom snagom do 0,75 kW / 1 hp i naponom od 200 V do 240 V AC. Osmišljen je sa hladnjakom za normalna okruženja i kućište sa ventilatorom. Ima napredni PID i "catch on the fly" funkciju restarta, osnovno kabliranje i jednostavno podešavanje kontrole motora. Na osnovu potreba, može se isporučiti bez hladnjaka, sa ugrađenim EMC filterom ili kao standardna verzija. Altivar 12 regulator integriše se kao standardni Modbus komunikacioni protokol. Ovaj Altivar Machine ATV12 osmišljen je za jednostavne primene, u industriji, komercijalnim mašinama i HVAC mašinama kao što su pokretne trake, pumpe, ekstraktori, pristupne barijere i pokretne trake. U skladu sa IEC, UL i drugim međunarodnim standardima. Kompatibilnost softvera SoMove omogućava čuvanje i prenos konfiguracija na rezervne regulatore, čime se smanjuje vreme održavanja. Uključuje optimizovanu primenu napajanja i obrtnog momenta za ventilaciju i pumpe, što omogućava uštedu energije do 30%.
