OSNOVNE INFORMACIJE
namena proizvoda	asinhroni motori
Grupa proizvoda	Altivar 12
profil upravljanja asinhronim motorom	U/f upravljanje
profil upravljanja asinhronim motorom	fluks vektorska kontrola bez senzora
profil upravljanja asinhronim motorom	kvadratno U/f upravljanje
prelazni nadmoment	150-170 % nazivnog momenta u zavisnosti od veličine regulatora i motora

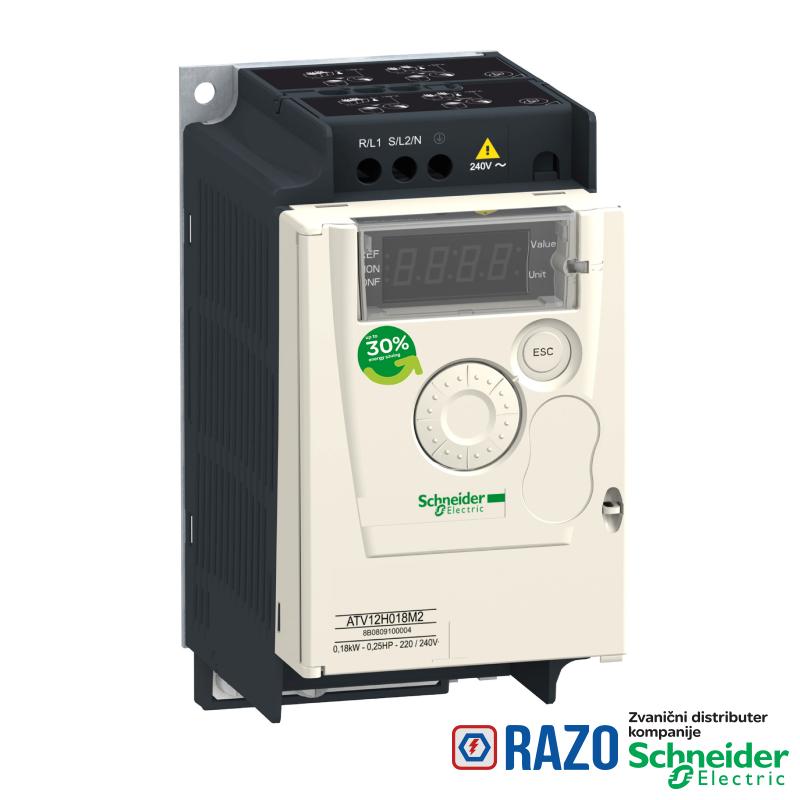

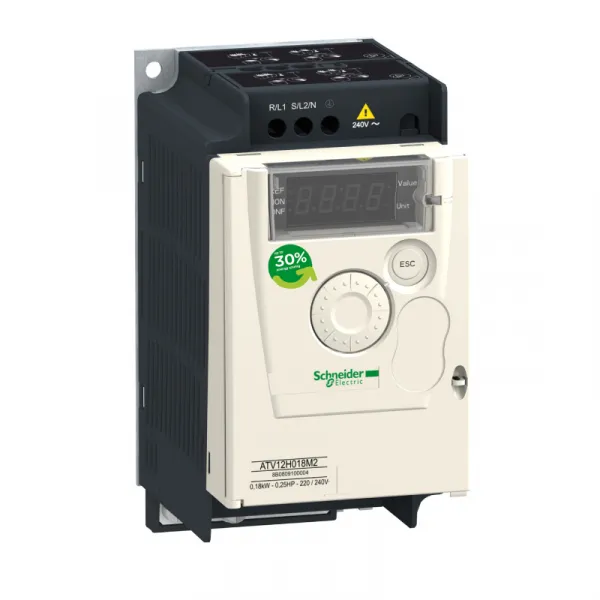

Tip proizvoda ili komponente	frekventni regulator
ime komponente	ATV12
snaga motora kW	0.18 kW
Broj faza mreže	monofazne
linijska struja	3.4 A pri 200 V
linijska struja	2.8 A pri 240 V
[Us] nazivni napon napajanja	200...240 V - 15...10 %
Protokol komunikacionog porta	Modbus
nivo buke	0 dB
opseg brzina	1-20
specifične primene proizvoda	jednostavna mašina
način spajanja	na ploču
IP stepen zaštite	IP20 bez zaštitne pločice na gornjem delu
Količina po setu	set od 1
EMC filter	integrisani
snaga motora hp	0.25 hp
ugrađeni ventilator	bez

DOPUNSKE INFORMACIJE
struja linijskog kratkog spoja Isc	1 kA
logika digitalnog ulaza	negativna logika (sink), > 16 V (stanje 0), < 10 V (stanje 1), ulazna impedansa 3.5 kΩ
logika digitalnog ulaza	pozitivna logika (source), 0...< 5 V (stanje 0), > 11 V (stanje 1)
tip analognog izlaza	AO1 softverski podesivi napon: 0...10 V, impedansa: 470 Ω, rezolucija 8 bitova
tip analognog izlaza	AO1 softverski podesiva struja: 0...20 mA, impedansa: 800 Ω, rezolucija 8 bitova
minimalna struja preklapanja	5 mA pri 24 V DC za digitalni izlaz
Visina	143 mm
rampe ubrzanja i usporenja	U
rampe ubrzanja i usporenja	linearno od 0 do 999.9 s
rampe ubrzanja i usporenja	S
vremenska konstanta	20 milisekundi +/- 1 ms za promenu reference
fizički interfejs	2-žični RS 485 za Modbus
izlazna frekvencija	0.5-400 Hz
napon izlaza	200...240 V trofazne
maksimalna struja preklapanja	2 A 250 V AC induktivno cos ϕ = 0.4 L/R = 7 ms digitalni izlaz
maksimalna struja preklapanja	2 A 30 V DC induktivno cos ϕ = 0.4 L/R = 7 ms digitalni izlaz
maksimalna struja preklapanja	3 A 250 V AC rezistivno cos ϕ = 1 L/R = 0 ms digitalni izlaz
maksimalna struja preklapanja	4 A 30 V DC rezistivno cos ϕ = 1 L/R = 0 ms digitalni izlaz
kočenje do zaustavljanja	sa ubacivanjem DC struje, <30 sekundi
označavanje	CE
opseg snage	0-0.5 kW pri 200-240 V monofazne
Masa proizvoda	0.7 kg
rezolucija frekvencije	analogni ulaz: konvertor A/D, 10 bita
rezolucija frekvencije	displej: 0.1 Hz
prekidačka frekvencija	2...16 kHz podesivo
prekidačka frekvencija	4...16 kHz sa faktorom smanjenja karakteristika
tip priključka	1 RJ45 (na prednjem delu) za Modbus
maksimalna prelazna struja	2.1 A za 60 s
komunikacioni servis	čitanje holding registara (03) 29 reči
komunikacioni servis	upis pojedinačnog registra (06) 29 reči
komunikacioni servis	upis više registara (16) 27 reči
komunikacioni servis	čitanje/upis više registara (23) 4/4 reči
komunikacioni servis	čitanje identifikacije uređaja (43)
Broj analognih ulaza	1
električna veza	priključak, kapacitet stezaljke: 3.5 mm², AWG 12 (L1, L2, L3, U, V, W, PA, PC)
funkcionalnost	osnovna
kompenzacija klizanja motora	fabrički predefinisana
kompenzacija klizanja motora	podesiva
tip motornog pokretača	variable speed drive
broj digitalnih izlaza	2
paket podataka za prenos	RTU za Modbus
Broj analognih izlaza	1
brzina prenosa	4800 bit/s
brzina prenosa	9600 bit/s
brzina prenosa	19200 bit/s
brzina prenosa	38400 bit/s
izolacija	električna između napajanja i upravljanja
Moment pritezanja	0.8 N.m
stalna izlazna struja	1.4 A pri 4 kHz
tip digitalnih ulaza	podesivi LI1...LI4 24 V 18...30 V
broj digitalnog ulaza	4
greška linearnosti	+/- 0.3 % maksimalne vrednosti za analogni ulaz
broj adresa	1-247 za Modbus
posebne primene	komercijalna oprema
Radni položaj	vertikalno +/- 10 stepeni
nazivna prekidačka frekvencija	4 kHz
Širina	72 mm
Dubina	102.2 mm
tip zaštite	prenapon napajanja
tip zaštite	podnapon napajanja
tip zaštite	prekostrujna između izlaznih faza i uzemljenja
tip zaštite	zaštita od pregrevanja
tip zaštite	kratki spoj između faza motora
tip zaštite	protiv gubitka faze u trofaznom sistemu
tip zaštite	termička zaštita motora frekventnim regulatorom stalnim proračunom I²t
napajanje	interno napajanje za potenciometar: 5 V DC (4.75-5.25 V), <10 mA, tip zaštite: zaštita od preopterećenja i kratkog spoja
napajanje	interno napajanje za digitalne ulaze: 24 V DC (20.4-28.8 V), <100 mA, tip zaštite: zaštita od preopterećenja i kratkog spoja
tip analognog ulaza	podesiva struja AI1 0...20 mA 250 Ohm
tip analognog ulaza	podesivi napon AI1 0...10 V 30 kOhm
tip analognog ulaza	podesivi napon AI1 0...5 V 30 kOhm
moment kočenja	do 70 % nazivnog momenta bez kočionog otpornika
discrete and process manufacturing
discrete and process manufacturing
discrete and process manufacturing
frekvencija napajanja	50/60 Hz +/- 5 %
tip digitalnih izlaza	digitalni izlaz LO+, LO-
tip digitalnih izlaza	zaštićeni relejni izlaz R1A, R1B, R1C 1 C/O
trajanje uzorkovanja	20 milisekundi, tolerancija +/- 1 ms za digitalni ulaz
trajanje uzorkovanja	10 milisekundi za analogni ulaz

OKRUžENJE
Sertifikacija proizvoda	GOST
Sertifikacija proizvoda	UL
Sertifikacija proizvoda	NOM
Sertifikacija proizvoda	CSA
Sertifikacija proizvoda	C-Tick
temperatura okoline za rad	-10-40 °C zaštitni poklopac uklonjen sa gornje strane frekventnog regulatora
temperatura okoline za rad	40-60 °C sa smanjenjem vrednosti struje 2.2 % na °C
elektromagnetna kompatibilnost	test otpornosti električnih brzih prelaza (EFT)/kratak signal nivo 4 u skladu sa EN/IEC 61000-4-4
elektromagnetna kompatibilnost	test otpornosti elektrostatičkog pražnjenja nivo 3 u skladu sa EN/IEC 61000-4-2
elektromagnetna kompatibilnost	otpornost na emisije vezane sa vodovima nivo 3 u skladu sa EN/IEC 61000-4-6
elektromagnetna kompatibilnost	test otpornosti na emisije vezane sa zračenjem EM polja nivo 3 u skladu sa EN/IEC 61000-4-3
elektromagnetna kompatibilnost	test otpornosti udara nivo 3 u skladu sa EN/IEC 61000-4-5
elektromagnetna kompatibilnost	test otpornosti propada i prekida napona u skladu sa EN/IEC 61000-4-11
otpornost na udare	15 gn za 11 milisekundi u skladu sa EN/IEC 60068-2-27
otpornost na vibracije	1 gn (f = 13-200 Hz) u skladu sa EN/IEC 60068-2-6
otpornost na vibracije	1.5 mm između pikova (f = 3-13 Hz) - uređaj nemontiran na simetričnu DIN šinu - u skladu sa EN/IEC 60068-2-6
Temperatura okoline za skladištenje	-25-70 °C
relativna vlažnost	5-95 % bez kondenzacije u skladu sa IEC 60068-2-3
relativna vlažnost	5-95 % bez kapljica vode u skladu sa IEC 60068-2-3
nadmorska visina za rad uređaja	> 1000...2000 m sa smanjenjem vrednosti struje 1 % na 100 m
nadmorska visina za rad uređaja	<= 1000 m bez smanjenja karakteristika
elektromagnetna emisija	emisije vezane sa zračenjem okruženje 1 kategorija C2 u skladu sa EN/IEC 61800-3 2...16 kHz oklopljen motorni kabl
elektromagnetna emisija	emisije vezane sa vodovima sa integrisanim EMC filterom okruženje 1 kategorija C1 u skladu sa EN/IEC 61800-3 2, 4, 8, 12 i 16 kHz oklopljen motorni kabl <5 m
elektromagnetna emisija	emisije vezane sa vodovima sa integrisanim EMC filterom okruženje 1 kategorija C2 u skladu sa EN/IEC 61800-3 2...12 kHz oklopljen motorni kabl <5 m
elektromagnetna emisija	emisije vezane sa vodovima sa integrisanim EMC filterom okruženje 1 kategorija C2 u skladu sa EN/IEC 61800-3 2, 4 i 16 kHz oklopljen motorni kabl <10 m
elektromagnetna emisija	emisije vezane sa vodovima sa dodatnim EMC filterom okruženje 1 kategorija C1 u skladu sa EN/IEC 61800-3 4...12 kHz oklopljen motorni kabl <20 m
elektromagnetna emisija	emisije vezane sa vodovima sa dodatnim EMC filterom okruženje 1 kategorija C2 u skladu sa EN/IEC 61800-3 4...12 kHz oklopljen motorni kabl <50 m
elektromagnetna emisija	emisije vezane sa vodovima sa dodatnim EMC filterom okruženje 2 kategorija C3 u skladu sa EN/IEC 61800-3 4...12 kHz oklopljen motorni kabl <50 m

ODRžIVOST PONUDE
Informacije o RoHS izuzecima	Da
Bez žive	Da
Izjava o zaštiti okoliša	ENVPEP090201EN
Status održive ponude	Green Premium proizvod
Propis REACh	referenca ne sadrži SVHC iznad propisanog praga
WEEE	Ovaj proizvod je na tržištima Evropske unije neophodno odložiti u skladu sa specifičnim smernicama za prikupljanje otpada i nikako ne sme da dospe u kontejnere za otpatke.
RoHS regulativa za Kinu	X
Profil cirkularnosti	ENVEOLI100204EN
EU RoHS direktiva	Proaktivna usaglašenost (proizvod nije u zakonskom okviru direktive EU RoHS)
