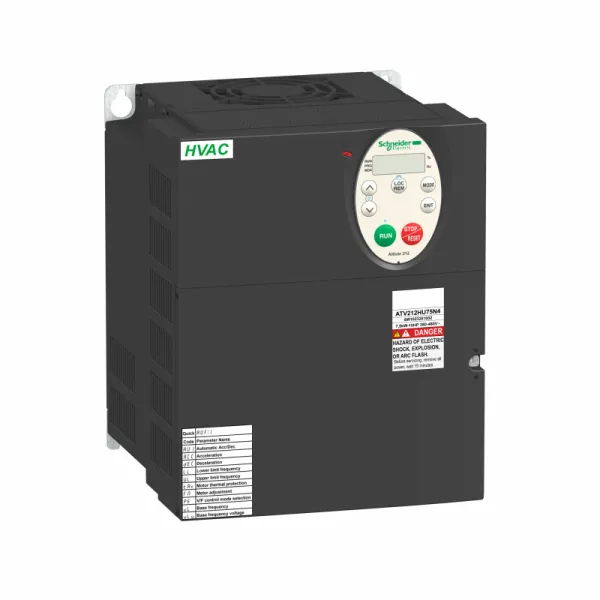

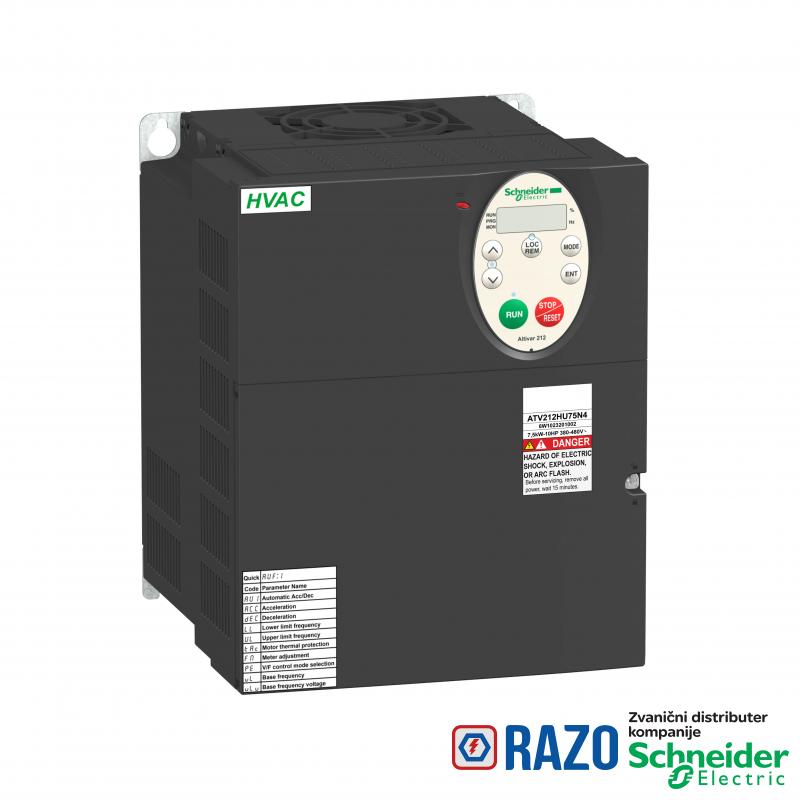

frekventni regulator ATV212 - 11kW - 15hp - 480V - trofazno - EMC - IP21
011-397-7504, 011-397-7505
Ponedeljak - Petak od
8:00 do 16:00
| OSNOVNE INFORMACIJE | |
|---|---|
| Mrežna frekvencija | 47.5...63 Hz |
| namena proizvoda | asinhroni motori |
| Grupa proizvoda | Altivar 212 |
| Tip proizvoda ili komponente | frekventni regulator |
| snaga motora kW | 11 kW |
| Broj faza mreže | trofazne |
| linijska struja | 16.8 A pri 480 V |
| linijska struja | 21.1 A pri 380 V |
| [Us] nazivni napon napajanja | 380...480 V - 15...10 % |
| ograničenje napona napajanja | 323-528 V |
| specifične primene proizvoda | pumpe i ventilatori u HVAC aplikacijama |
| način spajanja | sa hladnjakom |
| EMC filter | klasa C2 EMC integrisani filter |
| snaga motora hp | 15 hp |
| Kratko ime uređaja | ATV212 |
| frekvencija napajanja | 50...60 Hz - 5...5 % |
| DOPUNSKE INFORMACIJE | |
|---|---|
| struja linijskog kratkog spoja Isc | 22 kA |
| električna veza | VIA, VIB, FM, FLA, FLB, FLC, RY, RC, F, R, RES: priključak 2.5-2.5 mm² / AWG 14 |
| električna veza | L1/R, L2/S, L3/T: priključak 16-16 mm² / AWG 6 |
| logika digitalnog ulaza | pozitivna logika (source) (F, R, RES), <= 5 V (stanje 0), >= 11 V (stanje 1) |
| logika digitalnog ulaza | negativna logika (sink) (F, R, RES), >= 16 V (stanje 0), <= 10 V (stanje 1) |
| tip kabla | bez seta za montažu: 1 žica(e)IEC kabl pri 45 °C, bakar 90 °C / XLPE/EPR |
| tip kabla | bez seta za montažu: 1 žica(e)IEC kabl pri 45 °C, bakar 70 °C / PVC |
| tip kabla | sa UL tip 1 setom: 3 žica(e)UL 508 kabl pri 40 °C, bakar 75 °C / PVC |
| Visina | 232 mm |
| rampe ubrzanja i usporenja | automatsko u zavisnosti od opterećenja |
| rampe ubrzanja i usporenja | linearno podesivo zasebno od 0.01 do 3200 s |
| tip analognog izlaza | FM napon podesiv preko prekidača 0...10 V DC, impedansa: 7620 Ω, rezolucija 10 bitova |
| tip analognog izlaza | FM struja podesiva preko prekidača 0...20 mA, impedansa: 970 Ω, rezolucija 10 bitova |
| izlazna frekvencija | 0.5-200 Hz |
| tip digitalnih izlaza | podesiva funkcija releja: (FLA, FLC) NO - 100000 ciklusa |
| tip digitalnih izlaza | podesiva funkcija releja: (FLB, FLC) NC - 100000 ciklusa |
| tip digitalnih izlaza | podesiva funkcija releja: (RY, RC) NO - 100000 ciklusa |
| poruka za prenos | RTU |
| tačnost momenta | +/- 15 % |
| profil upravljanja asinhronim motorom | U/f upravljanje, 2 tačke |
| profil upravljanja asinhronim motorom | U/f upravljanje, automatska IR kompenzacija (U/f + automatski Uo) |
| profil upravljanja asinhronim motorom | fluks vektorska kontrola bez senzora, standardna |
| profil upravljanja asinhronim motorom | U/f upravljanje - Energy Saving, kvadratno U/f |
| profil upravljanja asinhronim motorom | U/f upravljanje, 5 tačaka |
| maksimalna struja preklapanja | 5 A pri 250 V AC na rezistivno opterećenje - cos ϕ = 1 - L/R = 0 ms (FL, R) |
| maksimalna struja preklapanja | 5 A pri 30 V DC na rezistivno opterećenje - cos ϕ = 1 - L/R = 0 ms (FL, R) |
| maksimalna struja preklapanja | 2 A pri 250 V AC na induktivno opterećenje - cos ϕ = 0.4 - L/R = 7 ms (FL, R) |
| maksimalna struja preklapanja | 2 A pri 30 V DC na induktivno opterećenje - cos ϕ = 0.4 - L/R = 7 ms (FL, R) |
| Komunikacioni servis | čitanje holding registara (03) 2 reči maksimalno |
| Komunikacioni servis | time out podešavanje od 0.1 do 100 s |
| Komunikacioni servis | upis pojedinačnog registra (06) |
| Komunikacioni servis | onemogućen nadzor |
| Komunikacioni servis | upis više registara (16) 2 reči maksimalno |
| Komunikacioni servis | čitanje identifikacije uređaja (43) |
| prelazni nadmoment | 120-120 % nazivnog momenta +/- 10 % za 60 s |
| otpornost izolacije | >= 1 mOhm 500 V DC tokom 1 minuta |
| vreme odziva | FM 2 ms, tolerancija +/- 0.5 ms za analogni izlaz(e) |
| vreme odziva | FLA, FLC 7 ms, tolerancija +/- 0.5 ms za digitalni izlaz(e) |
| vreme odziva | FLB, FLC 7 ms, tolerancija +/- 0.5 ms za digitalni izlaz(e) |
| vreme odziva | RY, RC 7 ms, tolerancija +/- 0.5 ms za digitalni izlaz(e) |
| format podataka | 8 bitova, 1 stop, neparno parno ili nekonfigurisana parnost |
| dielektrična snaga | 3535 V DC između uzemljenja i energetskih priključaka |
| dielektrična snaga | 5092 V DC između kontrolnih i napojnih priključaka |
| prividna snaga | 17.1 kVA pri 380 V |
| IP stepen zaštite | IP21 |
| opseg snage | 7-11 kW pri 380-440 V trofazne |
| opseg snage | 7-11 kW pri 480-500 V trofazne |
| Masa proizvoda | 6.45 kg |
| tip polarizacije | bez impedanse |
| rezolucija frekvencije | displej: 0.1 Hz |
| rezolucija frekvencije | analogni ulaz: 0.024/50 Hz |
| tačnost | +/- 0.6 % (VIA) za temperaturne promene od 60 °C |
| tačnost | +/- 0.6 % (VIB) za temperaturne promene od 60 °C |
| tačnost | +/- 1 % (FM) za temperaturne promene od 60 °C |
| prekidačka frekvencija | 6...16 kHz podesivo |
| prekidačka frekvencija | 12...16 kHz sa faktorom smanjenja karakteristika |
| maksimalna prelazna struja | 24.8 A za 60 s |
| Tip priključka | 1 slobodan priključak |
| Tip priključka | 1 RJ45 |
| Broj analognih ulaza | 2 |
| kompenzacija klizanja motora | nedostupna u U/f upravljanju |
| kompenzacija klizanja motora | podesiva |
| kompenzacija klizanja motora | automatska bez obzira na opterećenje |
| funkcionalnost | srednja |
| tip motornog pokretača | variable speed drive |
| broj digitalnih izlaza | 2 |
| Protokol komunikacionog porta | METASYS N2 |
| Protokol komunikacionog porta | APOGEE FLN |
| Protokol komunikacionog porta | LonWorks |
| Protokol komunikacionog porta | BACnet |
| Protokol komunikacionog porta | Modbus |
| podešavanje petlje | podesivi PI regulator |
| Broj analognih izlaza | 1 |
| minimalna struja preklapanja | 3 mA pri 24 V DC za podesiva funkcija releja |
| fizički interfejs | 2-žični RS 485 |
| snaga disipacije u W | 430 W |
| broj adresa | 1-247 |
| stalna izlazna struja | 22.5 A pri 380 V |
| stalna izlazna struja | 22.5 A pri 460 V |
| moment pritezanja | 0.6 N.m (VIA, VIB, FM, FLA, FLB, FLC, RY, RC, F, R, RES) |
| moment pritezanja | 2.5 N.m, 22 lb.in (L1/R, L2/S, L3/T) |
| tip digitalnih ulaza | F podesivi 24 V DC, sa nivo 1 PLC, impedansa: 4700 Ohm |
| tip digitalnih ulaza | R podesivi 24 V DC, sa nivo 1 PLC, impedansa: 4700 Ohm |
| tip digitalnih ulaza | RES podesivi 24 V DC, sa nivo 1 PLC, impedansa: 4700 Ohm |
| opseg brzina | 1-10 |
| izolacija | električna između napajanja i upravljanja |
| lokalna signalizacija | DC bus pod naponom: 1 LED (crvena) |
| greška linearnosti | VIA: +/- 0.15 % maksimalne vrednosti za ulaz |
| greška linearnosti | VIB: +/- 0.15 % maksimalne vrednosti za ulaz |
| greška linearnosti | FM: +/- 0.2 % za izlaz |
| posebne primene | HVAC |
| Izlazni napon | <= napon napajanja |
| Radni položaj | vertikalno +/- 10 stepeni |
| nazivna prekidačka frekvencija | 12 kHz |
| Širina | 180 mm |
| Brzina prenosa | 9600 bps ili 19200 bps |
| kočenje do mirovanja | sa ubacivanjem DC struje |
| protok vazduha | 147 m3/h |
| Dubina | 170 mm |
| tip zaštite | zaštita od pregrevanja: frekventni regulator |
| tip zaštite | podnapon napajanja: frekventni regulator |
| tip zaštite | protiv gubitka ulazne faze: frekventni regulator |
| tip zaštite | termička zaštita: motor |
| tip zaštite | gubitak faze motora: motor |
| tip zaštite | sa PTC sondama: motor |
| tip zaštite | termička zaštita frekventnog regulatora: frekventni regulator |
| tip zaštite | kratki spoj između faza motora: frekventni regulator |
| tip zaštite | zaštita od gubitka ulazne faze: frekventni regulator |
| tip zaštite | prekostrujna između izlaznih faza i uzemljenja: frekventni regulator |
| tip zaštite | prenaponi na DC bus-u: frekventni regulator |
| tip zaštite | kvar na upravljačkom kolu: frekventni regulator |
| tip zaštite | protiv prekoračenja brzine: frekventni regulator |
| tip zaštite | prenapon i podnapon napajanja: frekventni regulator |
| tip analognog ulaza | VIA podesivi napon: 0...10 V DC 24 V maksimalno, impedansa: 30000 Ohm, rezolucija 10 bitova |
| tip analognog ulaza | VIB podesivi napon: 0...10 V DC 24 V maksimalno, impedansa: 30000 Ohm, rezolucija 10 bitova |
| tip analognog ulaza | VIB konfigurabilna PTC sonda: 0...6 sondi, impedansa: 1500 Ohm |
| tip analognog ulaza | VIA podesiva struja: 0...20 mA, impedansa: 250 Ohm, rezolucija 10 bitova |
| napajanje | interno napajanje za potenciometar (1 do 10 kΩ): 10.5 V DC +/- 5 %, <10 A, tip zaštite: zaštita od preopterećenja i kratkog spoja |
| napajanje | interno napajanje: 24 V DC (21-27 V), <200 A, tip zaštite: zaštita od preopterećenja i kratkog spoja |
| discrete and process manufacturing | |
| discrete and process manufacturing | |
| discrete and process manufacturing | |
| trajanje uzorkovanja | 2 milisekundi +/- 0.5 ms F digitalni |
| trajanje uzorkovanja | 2 milisekundi +/- 0.5 ms R digitalni |
| trajanje uzorkovanja | 2 milisekundi +/- 0.5 ms RES digitalni |
| trajanje uzorkovanja | 3.5 milisekundi +/- 0.5 ms VIA analogni |
| trajanje uzorkovanja | 22 milisekundi +/- 0.5 ms VIB analogni |
| opciona kartica | komunikaciona kartica za LonWorks |
| tačnost brzine | +/- 10 % nominalnog klizanja 0.2 Tn do Tn |
| OKRUžENJE | |
|---|---|
| Sertifikacija proizvoda | C-Tick |
| Sertifikacija proizvoda | NOM 117 |
| Sertifikacija proizvoda | CSA |
| Sertifikacija proizvoda | UL |
| Standardi | EN 61800-3 kategorija C2 |
| Standardi | EN 61800-3 okruženja 1 kategorija C2 |
| Standardi | IEC 61800-3 kategorija C3 |
| Standardi | EN 61800-3 okruženja 1 kategorija C3 |
| Standardi | IEC 61800-3 okruženja 2 kategorija C3 |
| Standardi | UL tip 1 |
| Standardi | IEC 61800-3 okruženja 1 kategorija C1 |
| Standardi | IEC 61800-3 okruženja 1 kategorija C3 |
| Standardi | EN 61800-3 okruženja 2 kategorija C3 |
| Standardi | EN 61800-3 okruženja 2 kategorija C2 |
| Standardi | EN 61800-3 |
| Standardi | IEC 61800-3 kategorija C2 |
| Standardi | EN 61800-3 okruženja 1 kategorija C1 |
| Standardi | EN 61800-5-1 |
| Standardi | EN 55011 klasa A grupa 1 |
| Standardi | IEC 61800-3 okruženja 2 kategorija C2 |
| Standardi | EN 61800-3 kategorija C3 |
| Standardi | IEC 61800-5-1 |
| Standardi | EN 61800-3 okruženja 2 kategorija C1 |
| Standardi | IEC 61800-3 |
| Standardi | IEC 61800-3 okruženja 1 kategorija C2 |
| Standardi | IEC 61800-3 okruženja 2 kategorija C1 |
| elektromagnetna kompatibilnost | test otpornosti elektrostatičkog pražnjenja nivo 3 u skladu sa IEC 61000-4-2 |
| elektromagnetna kompatibilnost | test otpornosti na emisije vezane sa zračenjem EM polja nivo 3 u skladu sa IEC 61000-4-3 |
| elektromagnetna kompatibilnost | test otpornosti električnih brzih prelaza (EFT)/kratak signal nivo 4 u skladu sa IEC 61000-4-4 |
| elektromagnetna kompatibilnost | 1.2/50 µs - 8/20 µs test otpornosti udara nivo 3 u skladu sa IEC 61000-4-5 |
| elektromagnetna kompatibilnost | test otpornosti emisije vezane sa vodovima nivo 3 u skladu sa IEC 61000-4-6 |
| elektromagnetna kompatibilnost | test otpornosti propada i prekida napona u skladu sa IEC 61000-4-11 |
| temperatura okoline za rad | -10-40 °C (bez smanjenja karakteristika) |
| temperatura okoline za rad | 40-50 °C (sa faktorom smanjenja karakteristika) |
| otpornost na udare | 15 gn za 11 milisekundi u skladu sa IEC 60068-2-27 |
| Karakteristike okruženja | klase 3C1 u skladu sa IEC 60721-3-3 |
| Karakteristike okruženja | klase 3S2 u skladu sa IEC 60721-3-3 |
| označavanje | CE |
| otpornost na vibracije | 1.5 mm (f= 3-13 Hz) u skladu sa EN/IEC 60068-2-6 |
| otpornost na vibracije | 1 gn (f= 13-200 Hz) u skladu sa EN/IEC 60068-2-8 |
| nivo buke | 51 dB u skladu sa 86/188/EEC |
| stepen zaprljanosti | 2 u skladu sa IEC 61800-5-1 |
| Temperatura okoline za skladištenje | -25-70 °C |
| relativna vlažnost | 5-95 % bez kondenzacije u skladu sa IEC 60068-2-3 |
| relativna vlažnost | 5-95 % bez kapljica vode u skladu sa IEC 60068-2-3 |
| IP stepen zaštite | IP20 na gornjem delu bez zaštitne pločice na poklopcu u skladu sa EN/IEC 61800-5-1 |
| IP stepen zaštite | IP20 na gornjem delu bez zaštitne pločice na poklopcu u skladu sa EN/IEC 60529 |
| IP stepen zaštite | IP21 u skladu sa EN/IEC 61800-5-1 |
| IP stepen zaštite | IP21 u skladu sa EN/IEC 60529 |
| IP stepen zaštite | IP41 na gornjem delu u skladu sa EN/IEC 61800-5-1 |
| IP stepen zaštite | IP41 na gornjem delu u skladu sa EN/IEC 60529 |
| nadmorska visina za rad uređaja | 1000...3000 m ograničeno na 2000 m za distr.mrežu sa uzemljenim NN krajem namotaja transf.u Δ sa smanjenjem vrednosti struje 1 % na 100 m |
| nadmorska visina za rad uređaja | <= 1000 m bez smanjenja karakteristika |
| ODRžIVOST PONUDE | |
|---|---|
| Informacije o RoHS izuzecima | Da |
| Bez žive | Da |
| Izjava o zaštiti okoliša | ENVPEP110204EN |
| Status održive ponude | Green Premium proizvod |
| Propis REACh | referenca ne sadrži SVHC iznad propisanog praga |
| WEEE | Ovaj proizvod je na tržištima Evropske unije neophodno odložiti u skladu sa specifičnim smernicama za prikupljanje otpada i nikako ne sme da dospe u kontejnere za otpatke. |
| RoHS regulativa za Kinu | X |
| Profil cirkularnosti | ENVEOLI110203EN |
| EU RoHS direktiva | Proaktivna usaglašenost (proizvod nije u zakonskom okviru direktive EU RoHS) |
| UGOVORNA GARANCIJA | |
|---|---|
| Garancija | 18 months |
Ovaj Altivar 212 frekventni regulator može da napaja 3-fazne asinhrone motore Indeks zaštite je IP21 i ima ugrađeni EMC filter. Radi sa nominalnom snagom do 11kW / 15hp i naponom od 380V do 480V AC. Dizajn je zasnovan na eco-energy sa smanjenjem potrošnje energije za do 70% u poređenju sa konvencionalnim kontrolnim sistemom. Zahvaljujući tehnologiji smanjenja temperature kablova, Altivar 212 drive nudi neposredan rad bez smetnji, izbegavajući dodatne opcije, kao što su linijska prigušnica ili DC prigušnica za hvatanje u koštac sa strujnim harmonicima. Težina je 6,45 kg, a dimenzije su 180 mm širine, 232 mm visine, dubine 170 mm. Posebno je osmišljen za najčešće aplikacije u upravljanju fluidima u zgradama tercijarnog sektora, kao što su grejanje, ventilacija, klima-uređaji i pumpanje. U skladu je sa međunarodnim standardima IEC/EN 61800-5-1 i IEC/EN 61800-3 (imunitet i provedena i oslobođena EMC emisija). Takođe je sertifikovan CE, UL, CSA, NOM, EAC i RCM. Altivar 212 nudi opcione motorne prigušnice koje mogu da povećaju maksimalne dužine kablova između regulatora i motora i da ograniče smetnje na priključcima motora. Konstruisan je da se montira u vertikalni položaj (+/- 10 °) na panelu, zahvaljujući 4 rupe za fiksiranje. Altivar 212 drive se lako može prilagoditi svim sistemima za upravljanje zgradama zahvaljujući brojnim funkcijama i komunikacionim protokolima integrisanim sa standardnim, Modbus, METASYS N2, APOGEE FLN P1 i BACnet. Označen je oznakom Green Premium i usaglašena je sa direktivama o zaštiti životne sredine, kao što su RoHS, WEEE itd.
Obavezni kolačići čine stranicu upotrebljivom omogućavajući osnovne funkcije kao što su navigacija stranicom i pristup zaštićenim područjima. Sajt koristi kolačiće koji su nužni za ispravno funkcioniranje naše web stranice kako bismo omogućili pojedine tehničke funkcije i tako Vam osigurali pozitivno korisničko iskustvo.
Statistički kolačići anonimnim prikupljanjem i slanjem podataka pomažu vlasnicima web lokacija da razumeju kako posetioci komuniciraju sa stranicom. To su kolačići koji omogućavaju web analitiku sajta, odnosno analizu upotrebe naših stranica i merenje prometa, koje sajt sprovodi u cilju poboljšanja kvaliteta i sadržaja ponuđenih usluga.
Marketinški kolačići se koriste za praćenje posetilaca putem web stranice. Koriste se za prikazivanje relevantnih oglasa korisnicima i podsticanje da učestvuju, što je važno za nezavisne izdavače i oglašavače. Sajt koristi Google Analytics kolačiće ads/ga-audiences i collect, te Facebook kolačiće fr i tr.
