| OSNOVNE INFORMACIJE | |
|---|---|
| Mrežna frekvencija | 47.5...63 Hz |
| namena proizvoda | asinhroni motori |

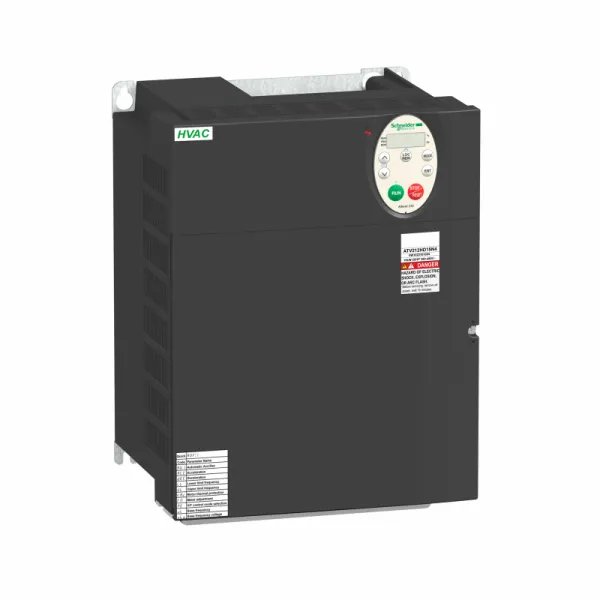

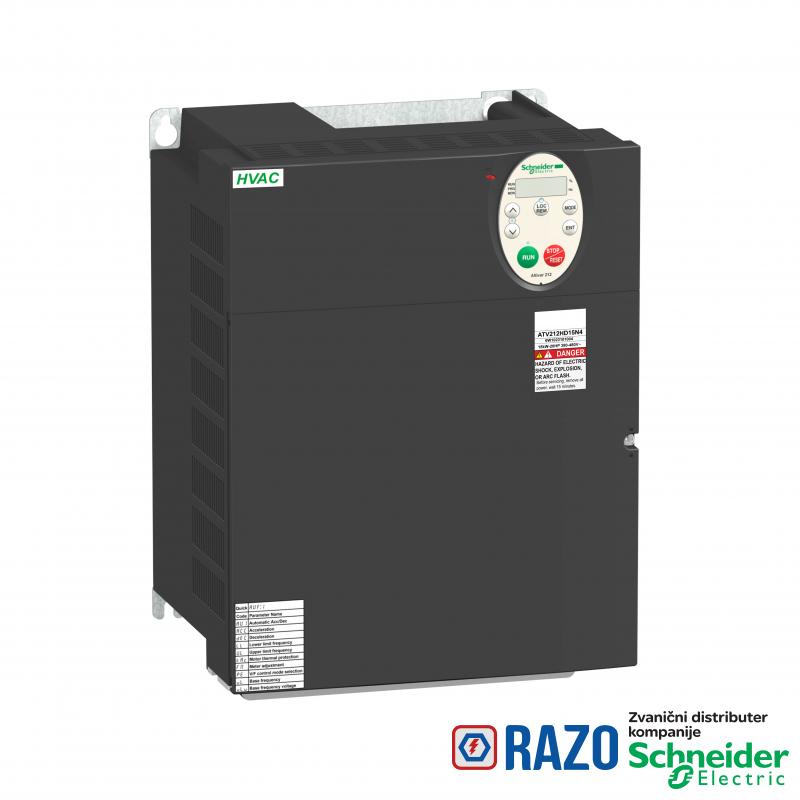

| Grupa proizvoda | Altivar 212 |
| Tip proizvoda ili komponente | frekventni regulator |
| snaga motora kW | 22 kW |
| Broj faza mreže | trofazne |
| linijska struja | 41.1 A pri 380 V |
| linijska struja | 32.6 A pri 480 V |
| [Us] nazivni napon napajanja | 380...480 V - 15...10 % |
| ograničenje napona napajanja | 323-528 V |
| specifične primene proizvoda | pumpe i ventilatori u HVAC aplikacijama |
| način spajanja | sa hladnjakom |
| EMC filter | klasa C2 EMC integrisani filter |
| snaga motora hp | 30 hp |
| Kratko ime uređaja | ATV212 |
| frekvencija napajanja | 50...60 Hz - 5...5 % |
| DOPUNSKE INFORMACIJE | |
|---|---|
| struja linijskog kratkog spoja Isc | 22 kA |
| električna veza | VIA, VIB, FM, FLA, FLB, FLC, RY, RC, F, R, RES: priključak 2.5-2.5 mm² / AWG 14 |
| električna veza | L1/R, L2/S, L3/T: priključak 25-25 mm² / AWG 3 |
| logika digitalnog ulaza | pozitivna logika (source) (F, R, RES), <= 5 V (stanje 0), >= 11 V (stanje 1) |
| logika digitalnog ulaza | negativna logika (sink) (F, R, RES), >= 16 V (stanje 0), <= 10 V (stanje 1) |
| tip kabla | bez seta za montažu: 1 žica(e)IEC kabl pri 45 °C, bakar 90 °C / XLPE/EPR |
| tip kabla | bez seta za montažu: 1 žica(e)IEC kabl pri 45 °C, bakar 70 °C / PVC |
| tip kabla | sa UL tip 1 setom: 3 žica(e)UL 508 kabl pri 40 °C, bakar 75 °C / PVC |
| Visina | 330 mm |
| rampe ubrzanja i usporenja | linearno podesivo zasebno od 0.01 do 3200 s |
| rampe ubrzanja i usporenja | automatsko u zavisnosti od opterećenja |
| tip analognog izlaza | FM napon podesiv preko prekidača 0...10 V DC, impedansa: 7620 Ω, rezolucija 10 bitova |
| tip analognog izlaza | FM struja podesiva preko prekidača 0...20 mA, impedansa: 970 Ω, rezolucija 10 bitova |
| izlazna frekvencija | 0.5-200 Hz |
| tip digitalnih izlaza | podesiva funkcija releja: (FLA, FLC) NO - 100000 ciklusa |
| tip digitalnih izlaza | podesiva funkcija releja: (FLB, FLC) NC - 100000 ciklusa |
| tip digitalnih izlaza | podesiva funkcija releja: (RY, RC) NO - 100000 ciklusa |
| poruka za prenos | RTU |
| tačnost momenta | +/- 15 % |
| profil upravljanja asinhronim motorom | U/f upravljanje, 2 tačke |
| profil upravljanja asinhronim motorom | U/f upravljanje, 5 tačaka |
| profil upravljanja asinhronim motorom | U/f upravljanje - Energy Saving, kvadratno U/f |
| profil upravljanja asinhronim motorom | U/f upravljanje, automatska IR kompenzacija (U/f + automatski Uo) |
| profil upravljanja asinhronim motorom | fluks vektorska kontrola bez senzora, standardna |
| maksimalna struja preklapanja | 5 A pri 250 V AC na rezistivno opterećenje - cos ϕ = 1 - L/R = 0 ms (FL, R) |
| maksimalna struja preklapanja | 5 A pri 30 V DC na rezistivno opterećenje - cos ϕ = 1 - L/R = 0 ms (FL, R) |
| maksimalna struja preklapanja | 2 A pri 250 V AC na induktivno opterećenje - cos ϕ = 0.4 - L/R = 7 ms (FL, R) |
| maksimalna struja preklapanja | 2 A pri 30 V DC na induktivno opterećenje - cos ϕ = 0.4 - L/R = 7 ms (FL, R) |
| Komunikacioni servis | čitanje identifikacije uređaja (43) |
| Komunikacioni servis | onemogućen nadzor |
| Komunikacioni servis | time out podešavanje od 0.1 do 100 s |
| Komunikacioni servis | čitanje holding registara (03) 2 reči maksimalno |
| Komunikacioni servis | upis više registara (16) 2 reči maksimalno |
| Komunikacioni servis | upis pojedinačnog registra (06) |
| prelazni nadmoment | 120-120 % nazivnog momenta +/- 10 % za 60 s |
| otpornost izolacije | >= 1 mOhm 500 V DC tokom 1 minuta |
| vreme odziva | FM 2 ms, tolerancija +/- 0.5 ms za analogni izlaz(e) |
| vreme odziva | FLA, FLC 7 ms, tolerancija +/- 0.5 ms za digitalni izlaz(e) |
| vreme odziva | FLB, FLC 7 ms, tolerancija +/- 0.5 ms za digitalni izlaz(e) |
| vreme odziva | RY, RC 7 ms, tolerancija +/- 0.5 ms za digitalni izlaz(e) |
| format podataka | 8 bitova, 1 stop, neparno parno ili nekonfigurisana parnost |
| dielektrična snaga | 3535 V DC između uzemljenja i energetskih priključaka |
| dielektrična snaga | 5092 V DC između kontrolnih i napojnih priključaka |
| prividna snaga | 27.3 kVA pri 380 V |
| opseg snage | 15-25 kW pri 380-440 V trofazne |
| opseg snage | 15-25 kW pri 480-500 V trofazne |
| Masa proizvoda | 11.65 kg |
| tip polarizacije | bez impedanse |
| rezolucija frekvencije | displej: 0.1 Hz |
| rezolucija frekvencije | analogni ulaz: 0.024/50 Hz |
| tačnost | +/- 0.6 % (VIA) za temperaturne promene od 60 °C |
| tačnost | +/- 0.6 % (VIB) za temperaturne promene od 60 °C |
| tačnost | +/- 1 % (FM) za temperaturne promene od 60 °C |
| prekidačka frekvencija | 6...16 kHz podesivo |
| prekidačka frekvencija | 8...16 kHz sa faktorom smanjenja karakteristika |
| maksimalna prelazna struja | 47.9 A za 60 s |
| Tip priključka | 1 slobodan priključak |
| Tip priključka | 1 RJ45 |
| Broj analognih ulaza | 2 |
| kompenzacija klizanja motora | podesiva |
| kompenzacija klizanja motora | automatska bez obzira na opterećenje |
| kompenzacija klizanja motora | nedostupna u U/f upravljanju |
| tip motornog pokretača | variable speed drive |
| broj digitalnih izlaza | 2 |
| Protokol komunikacionog porta | APOGEE FLN |
| Protokol komunikacionog porta | Modbus |
| Protokol komunikacionog porta | LonWorks |
| Protokol komunikacionog porta | METASYS N2 |
| Protokol komunikacionog porta | BACnet |
| podešavanje petlje | podesivi PI regulator |
| Broj analognih izlaza | 1 |
| minimalna struja preklapanja | 3 mA pri 24 V DC za podesiva funkcija releja |
| fizički interfejs | 2-žični RS 485 |
| snaga disipacije u W | 723 W |
| broj adresa | 1-247 |
| stalna izlazna struja | 43.5 A pri 380 V |
| stalna izlazna struja | 43.5 A pri 460 V |
| moment pritezanja | 0.6 N.m (VIA, VIB, FM, FLA, FLB, FLC, RY, RC, F, R, RES) |
| moment pritezanja | 4.5 N.m, 40 lb.in (L1/R, L2/S, L3/T) |
| tip digitalnih ulaza | F podesivi 24 V DC, sa nivo 1 PLC, impedansa: 4700 Ohm |
| tip digitalnih ulaza | R podesivi 24 V DC, sa nivo 1 PLC, impedansa: 4700 Ohm |
| tip digitalnih ulaza | RES podesivi 24 V DC, sa nivo 1 PLC, impedansa: 4700 Ohm |
| opseg brzina | 1-10 |
| izolacija | električna između napajanja i upravljanja |
| lokalna signalizacija | DC bus pod naponom: 1 LED (crvena) |
| greška linearnosti | VIA: +/- 0.15 % maksimalne vrednosti za ulaz |
| greška linearnosti | VIB: +/- 0.15 % maksimalne vrednosti za ulaz |
| greška linearnosti | FM: +/- 0.2 % za izlaz |
| Izlazni napon | <= napon napajanja |
| Radni položaj | vertikalno +/- 10 stepeni |
| nazivna prekidačka frekvencija | 8 kHz |
| Širina | 245 mm |
| Brzina prenosa | 9600 bps ili 19200 bps |
| kočenje do mirovanja | sa ubacivanjem DC struje |
| protok vazduha | 214 m3/h |
| Dubina | 190 mm |
| tip zaštite | zaštita od pregrevanja: frekventni regulator |
| tip zaštite | podnapon napajanja: frekventni regulator |
| tip zaštite | protiv gubitka ulazne faze: frekventni regulator |
| tip zaštite | termička zaštita: motor |
| tip zaštite | gubitak faze motora: motor |
| tip zaštite | sa PTC sondama: motor |
| tip zaštite | termička zaštita frekventnog regulatora: frekventni regulator |
| tip zaštite | kratki spoj između faza motora: frekventni regulator |
| tip zaštite | zaštita od gubitka ulazne faze: frekventni regulator |
| tip zaštite | prekostrujna između izlaznih faza i uzemljenja: frekventni regulator |
| tip zaštite | prenaponi na DC bus-u: frekventni regulator |
| tip zaštite | kvar na upravljačkom kolu: frekventni regulator |
| tip zaštite | protiv prekoračenja brzine: frekventni regulator |
| tip zaštite | prenapon i podnapon napajanja: frekventni regulator |
| napajanje | interno napajanje za potenciometar (1 do 10 kΩ): 10.5 V DC +/- 5 %, <10 A, tip zaštite: zaštita od preopterećenja i kratkog spoja |
| napajanje | interno napajanje: 24 V DC (21-27 V), <200 A, tip zaštite: zaštita od preopterećenja i kratkog spoja |
| tip analognog ulaza | VIA podesivi napon: 0...10 V DC 24 V maksimalno, impedansa: 30000 Ohm, rezolucija 10 bitova |
| tip analognog ulaza | VIB podesivi napon: 0...10 V DC 24 V maksimalno, impedansa: 30000 Ohm, rezolucija 10 bitova |
| tip analognog ulaza | VIB konfigurabilna PTC sonda: 0...6 sondi, impedansa: 1500 Ohm |
| tip analognog ulaza | VIA podesiva struja: 0...20 mA, impedansa: 250 Ohm, rezolucija 10 bitova |
| discrete and process manufacturing | |
| discrete and process manufacturing | |
| discrete and process manufacturing | |
| trajanje uzorkovanja | 2 milisekundi +/- 0.5 ms F digitalni |
| trajanje uzorkovanja | 2 milisekundi +/- 0.5 ms R digitalni |
| trajanje uzorkovanja | 2 milisekundi +/- 0.5 ms RES digitalni |
| trajanje uzorkovanja | 3.5 milisekundi +/- 0.5 ms VIA analogni |
| trajanje uzorkovanja | 22 milisekundi +/- 0.5 ms VIB analogni |
| opciona kartica | komunikaciona kartica za LonWorks |
| tačnost brzine | +/- 10 % nominalnog klizanja 0.2 Tn do Tn |
| OKRUžENJE | |
|---|---|
| Sertifikacija proizvoda | NOM 117 |
| Sertifikacija proizvoda | CSA |
| Sertifikacija proizvoda | UL |
| Sertifikacija proizvoda | C-Tick |
| Standardi | EN 55011 klasa A grupa 1 |
| Standardi | EN 61800-3 okruženja 2 kategorija C2 |
| Standardi | EN 61800-3 okruženja 2 kategorija C1 |
| Standardi | EN 61800-3 kategorija C3 |
| Standardi | IEC 61800-3 okruženja 1 kategorija C2 |
| Standardi | EN 61800-3 kategorija C2 |
| Standardi | IEC 61800-3 kategorija C3 |
| Standardi | IEC 61800-5-1 |
| Standardi | IEC 61800-3 okruženja 1 kategorija C1 |
| Standardi | EN 61800-3 okruženja 1 kategorija C1 |
| Standardi | UL tip 1 |
| Standardi | IEC 61800-3 |
| Standardi | EN 61800-3 okruženja 1 kategorija C2 |
| Standardi | EN 61800-3 |
| Standardi | IEC 61800-3 okruženja 2 kategorija C3 |
| Standardi | EN 61800-3 okruženja 1 kategorija C3 |
| Standardi | IEC 61800-3 kategorija C2 |
| Standardi | EN 61800-3 okruženja 2 kategorija C3 |
| Standardi | IEC 61800-3 okruženja 2 kategorija C1 |
| Standardi | EN 61800-5-1 |
| Standardi | IEC 61800-3 okruženja 1 kategorija C3 |
| Standardi | IEC 61800-3 okruženja 2 kategorija C2 |
| elektromagnetna kompatibilnost | test otpornosti elektrostatičkog pražnjenja nivo 3 u skladu sa IEC 61000-4-2 |
| elektromagnetna kompatibilnost | test otpornosti na emisije vezane sa zračenjem EM polja nivo 3 u skladu sa IEC 61000-4-3 |
| elektromagnetna kompatibilnost | test otpornosti električnih brzih prelaza (EFT)/kratak signal nivo 4 u skladu sa IEC 61000-4-4 |
| elektromagnetna kompatibilnost | 1.2/50 µs - 8/20 µs test otpornosti udara nivo 3 u skladu sa IEC 61000-4-5 |
| elektromagnetna kompatibilnost | test otpornosti emisije vezane sa vodovima nivo 3 u skladu sa IEC 61000-4-6 |
| elektromagnetna kompatibilnost | test otpornosti propada i prekida napona u skladu sa IEC 61000-4-11 |
| temperatura okoline za rad | -10-40 °C (bez smanjenja karakteristika) |
| temperatura okoline za rad | 40-50 °C (sa faktorom smanjenja karakteristika) |
| otpornost na udare | 15 gn za 11 milisekundi u skladu sa IEC 60068-2-27 |
| Karakteristike okruženja | klase 3C1 u skladu sa IEC 60721-3-3 |
| Karakteristike okruženja | klase 3S2 u skladu sa IEC 60721-3-3 |
| označavanje | CE |
| otpornost na vibracije | 1.5 mm (f= 3-13 Hz) u skladu sa EN/IEC 60068-2-6 |
| otpornost na vibracije | 1 gn (f= 13-200 Hz) u skladu sa EN/IEC 60068-2-8 |
| nivo buke | 59.9 dB u skladu sa 86/188/EEC |
| stepen zaprljanosti | 3 u skladu sa IEC 61800-5-1 |
| Temperatura okoline za skladištenje | -25-70 °C |
| relativna vlažnost | 5-95 % bez kondenzacije u skladu sa IEC 60068-2-3 |
| relativna vlažnost | 5-95 % bez kapljica vode u skladu sa IEC 60068-2-3 |
| IP stepen zaštite | IP20 na gornjem delu bez zaštitne pločice na poklopcu u skladu sa EN/IEC 61800-5-1 |
| IP stepen zaštite | IP20 na gornjem delu bez zaštitne pločice na poklopcu u skladu sa EN/IEC 60529 |
| IP stepen zaštite | IP21 u skladu sa EN/IEC 61800-5-1 |
| IP stepen zaštite | IP21 u skladu sa EN/IEC 60529 |
| IP stepen zaštite | IP41 na gornjem delu u skladu sa EN/IEC 61800-5-1 |
| IP stepen zaštite | IP41 na gornjem delu u skladu sa EN/IEC 60529 |
| nadmorska visina za rad uređaja | 1000...3000 m ograničeno na 2000 m za distr.mrežu sa uzemljenim NN krajem namotaja transf.u Δ sa smanjenjem vrednosti struje 1 % na 100 m |
| nadmorska visina za rad uređaja | <= 1000 m bez smanjenja karakteristika |
| ODRžIVOST PONUDE | |
|---|---|
| Informacije o RoHS izuzecima | Da |
| Bez žive | Da |
| Izjava o zaštiti okoliša | ENVPEP111244EN |
| Status održive ponude | Green Premium proizvod |
| Propis REACh | referenca sadrži SVHC iznad propisanog praga |
| WEEE | Ovaj proizvod je na tržištima Evropske unije neophodno odložiti u skladu sa specifičnim smernicama za prikupljanje otpada i nikako ne sme da dospe u kontejnere za otpatke. |
| RoHS regulativa za Kinu | X |
| Profil cirkularnosti | ENVEOLI111242EN |
| EU RoHS direktiva | Proaktivna usaglašenost (proizvod nije u zakonskom okviru direktive EU RoHS) |
| UGOVORNA GARANCIJA | |
|---|---|
| Garancija | 18 months |
Obavezni kolačići čine stranicu upotrebljivom omogućavajući osnovne funkcije kao što su navigacija stranicom i pristup zaštićenim područjima. Sajt koristi kolačiće koji su nužni za ispravno funkcioniranje naše web stranice kako bismo omogućili pojedine tehničke funkcije i tako Vam osigurali pozitivno korisničko iskustvo.
Statistički kolačići anonimnim prikupljanjem i slanjem podataka pomažu vlasnicima web lokacija da razumeju kako posetioci komuniciraju sa stranicom. To su kolačići koji omogućavaju web analitiku sajta, odnosno analizu upotrebe naših stranica i merenje prometa, koje sajt sprovodi u cilju poboljšanja kvaliteta i sadržaja ponuđenih usluga.
Marketinški kolačići se koriste za praćenje posetilaca putem web stranice. Koriste se za prikazivanje relevantnih oglasa korisnicima i podsticanje da učestvuju, što je važno za nezavisne izdavače i oglašavače. Sajt koristi Google Analytics kolačiće ads/ga-audiences i collect, te Facebook kolačiće fr i tr.
