OSNOVNE INFORMACIJE
Grupa proizvoda	Altivar
kompatibilnost proizvoda	ATV61HC22N4
kompatibilnost proizvoda	ATV71HC25N4
kompatibilnost proizvoda	ATV71HC28N4
kompatibilnost proizvoda	ATV71QC16N4
kompatibilnost proizvoda	ATV71QC20N4
kompatibilnost proizvoda	ATV71QC25N4
kompatibilnost proizvoda	frekventni regulator ATV630 montaža na zid, motor: 220 kW, 380...480 V
kompatibilnost proizvoda	frekventni regulator ATV630 montaža na zid, motor: 250 kW, 380...480 V
kompatibilnost proizvoda	frekventni regulator ATV630 montaža na zid, motor: 315 kW, 380...480 V
kompatibilnost proizvoda	frekventni regulator ATV930 montaža na zid, motor: 220 kW, 380...480 V
kompatibilnost proizvoda	frekventni regulator ATV930 montaža na zid, motor: 250 kW, 380...480 V
kompatibilnost proizvoda	ATV61HC25N4
kompatibilnost proizvoda	frekventni regulator ATV930 montaža na zid, motor: 315 kW, 380...480 V
kompatibilnost proizvoda	ATV61HC31N4
kompatibilnost proizvoda	ATV61HD90M3X
kompatibilnost proizvoda	ATV61QC20N4
kompatibilnost proizvoda	ATV61QC25N4
kompatibilnost proizvoda	ATV61QC31N4
kompatibilnost proizvoda	ATV71HC16N4
kompatibilnost proizvoda	ATV71HC20N4
specifične primene proizvoda	ulazni filter za radio smetnje
[In] nazivna struja	546 A
[In] nazivna struja	336 A
Kompatibilnost grupe proizvoda	Altivar Process ATV900
Kompatibilnost grupe proizvoda	Altivar 71
Kompatibilnost grupe proizvoda	Altivar Process ATV600
Kompatibilnost grupe proizvoda	Altivar 71Q
Kompatibilnost grupe proizvoda	Altivar 61Q
Kompatibilnost grupe proizvoda	Altivar 61

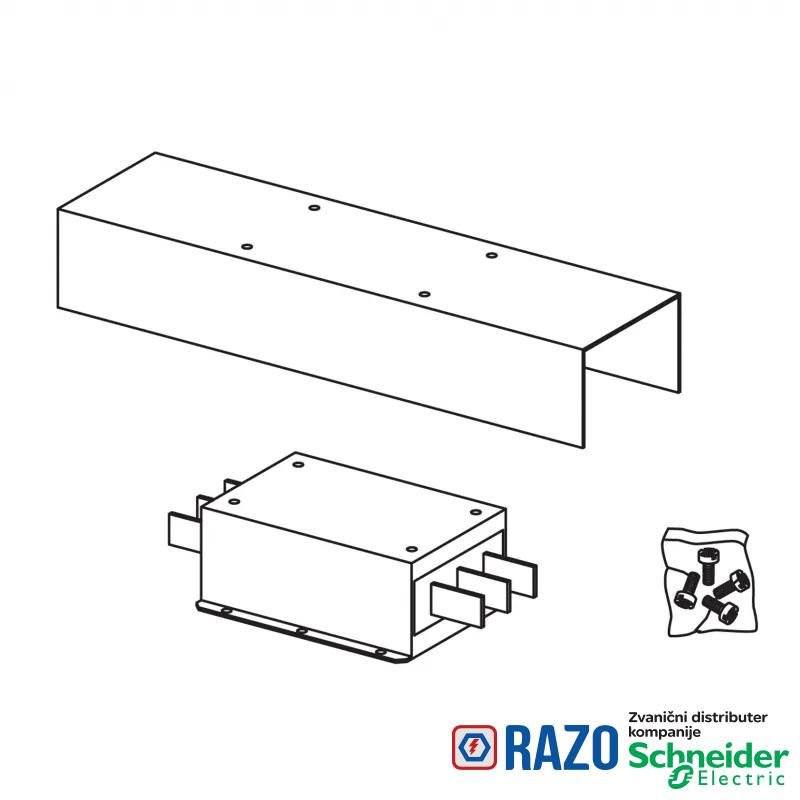

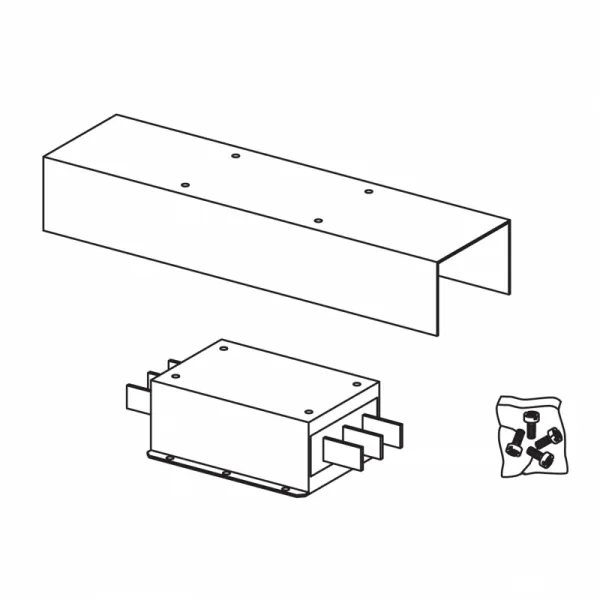

Tip proizvoda ili komponente	EMC ulazni filter
termički gubici	125 W
Broj faza mreže	trofazno

DOPUNSKE INFORMACIJE
Tolerancija	10 %
maximum motor cable length	300 m oklopljen motorni kabl u skladu sa EN/IEC 61800-3 kategorija C2
maximum motor cable length	50 m oklopljen motorni kabl u skladu sa EN/IEC 61800-3 kategorija C1
električna veza	M10 sabirnice
Masa proizvoda	25 kg
Masa proizvoda	22 kg
struja curenja kroz uzemljenje	500 mA pri 400 V 50 Hz
nazivni napon mreže	200-240 V
nazivni napon mreže	380-500 V

OKRUžENJE
Temperatura okoline za skladištenje	-25-85 °C
relativna vlažnost	0-93 % u skladu sa IEC 68-2-3
standardi	EN 133200
standardi	EN/IEC 61800-3
IP stepen zaštite	IP00
IP stepen zaštite	IP30sa setovima VW3A9601, 602
nadmorska visina za rad uređaja	<= 1000 m bez smanjenja struje
nadmorska visina za rad uređaja	1000...3000 m sa smanjenjem vrednosti struje 1 % na 100 m
temperatura okoline za rad	-25-45 °C
otpornost na udare	15 gn za 11 milisekundi u skladu sa EN/IEC 60068-2-27
otpornost na vibracije	1 gn (f= 13-150 Hz) u skladu sa IEC 60068-2-6
otpornost na vibracije	1.5 mm između pikova (f= 3-13 Hz) u skladu sa IEC 60068-2-6

ODRžIVOST PONUDE
RoHS regulativa za Kinu	X
Informacije o RoHS izuzecima	Da
Bez žive	Da
Bez toksičnih teških metala	Da
EU RoHS direktiva	Proaktivna usaglašenost (proizvod nije u zakonskom okviru direktive EU RoHS)
