OSNOVNE INFORMACIJE
termički gubici	278 W
Grupa proizvoda	Altivar
kompatibilnost proizvoda	ATV61HC11N4D - linijska prigušnica - 1 po frekventnom regulatoru
kompatibilnost proizvoda	ATV61QC11N4 - linijska prigušnica - 1 po frekventnom regulatoru
kompatibilnost proizvoda	ATV71HC11N4 - linijska prigušnica - 1 po frekventnom regulatoru
kompatibilnost proizvoda	ATV71HD90N4 - linijska prigušnica - 1 po frekventnom regulatoru
kompatibilnost proizvoda	ATV71QD90N4 - linijska prigušnica - 1 po frekventnom regulatoru
kompatibilnost proizvoda	ATV61HD55M3X - linijska prigušnica - 1 po frekventnom regulatoru
električna veza	ogoljene žice 11 mm
struja saturacije	346 A
[In] nazivna struja	222 A
Kompatibilnost grupe proizvoda	Altivar 61
Kompatibilnost grupe proizvoda	Altivar 61Q
Kompatibilnost grupe proizvoda	Altivar 71Q
Kompatibilnost grupe proizvoda	Altivar 71

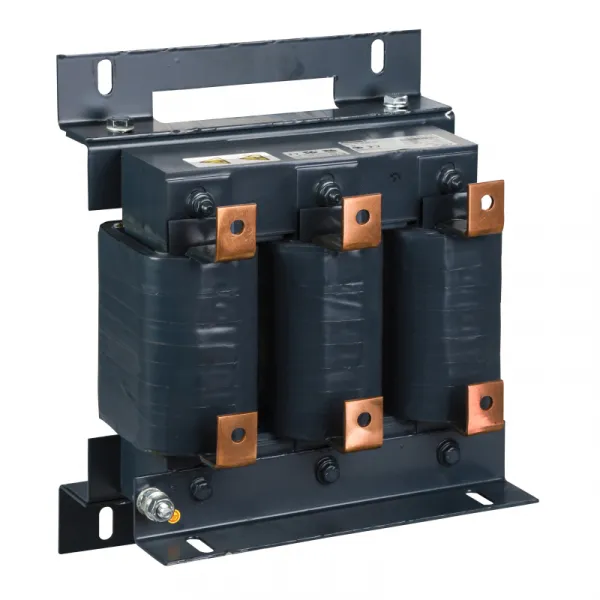

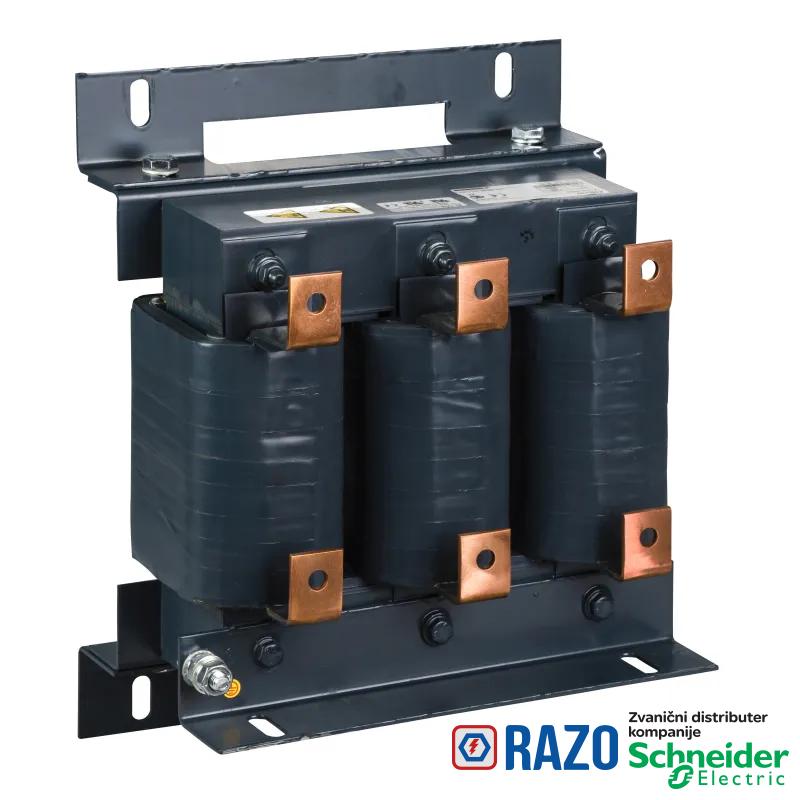

Tip proizvoda ili komponente	linijska prigušnica
Broj faza mreže	trofazno
Primena uređaja	smanjenje strujnih harmonika
vrednost induktivnosti	0.12 mH

DOPUNSKE INFORMACIJE
električna klasa izolacije	klasa F
Visina	380 mm
minimum clearance distance	5.5 mm IEC 60664
maksimalna struja	1.65 x nazivna struja (trajanje = 60 s)
Širina	320 mm
Dubina	210 mm
maximum voltage drop at rated load	5 %
Masa proizvoda	35 kg
puzna staza	11.5 mm u skladu sa IEC 60664
Frekvencija napajanja	50...60 Hz

OKRUžENJE
Relativna vlažnost	0-95 %
stepen zaprljanosti	2 u skladu sa EN 50178
Temperatura okoline za skladištenje	-25-70 °C
Standardi	IEC 60076 (sa HD398)
Standardi	EN 50178
Standardi	VDE 0160 nivo 1
IP stepen zaštite	prigušnica: IP00
IP stepen zaštite	priključci: IP00
nadmorska visina za rad uređaja	<= 1000 m bez smanjenja struje
nadmorska visina za rad uređaja	1000...3000 m sa smanjenjem vrednosti struje 1 % na 100 m
temperatura okoline za rad	45-55 °C (sa promenom struje od 2 % na °C)
temperatura okoline za rad	0-45 °C (bez smanjenja struje)
otpornost na udare	15 gn za 11 milisekundi u skladu sa IEC 60068-2-27
Karakteristike okruženja	3B1 u skladu sa IEC 721-3-3
Karakteristike okruženja	3C2 u skladu sa IEC 721-3-3
Karakteristike okruženja	3S1 u skladu sa IEC 721-3-3
otpornost na vibracije	1 gn (f= 13-200 Hz) u skladu sa IEC 60068-2-6
otpornost na vibracije	1.5 mm između pikova (f= 3-13 Hz) u skladu sa IEC 60068-2-6

ODRžIVOST PONUDE
RoHS regulativa za Kinu	X
Informacije o RoHS izuzecima	Da
Bez žive	Da
Bez toksičnih teških metala	Da
EU RoHS direktiva	Proaktivna usaglašenost (proizvod nije u zakonskom okviru direktive EU RoHS)
