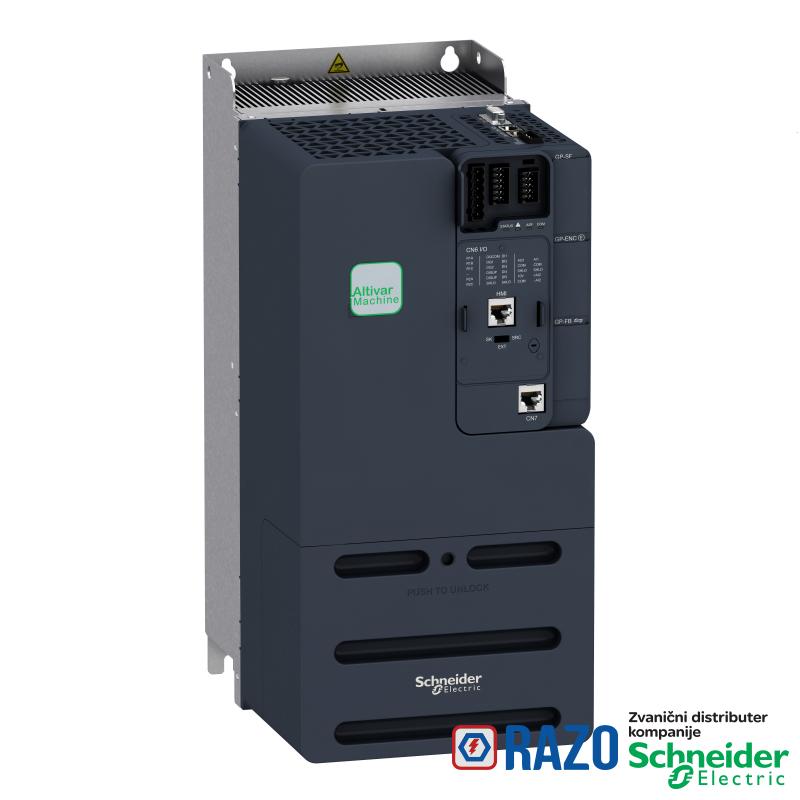

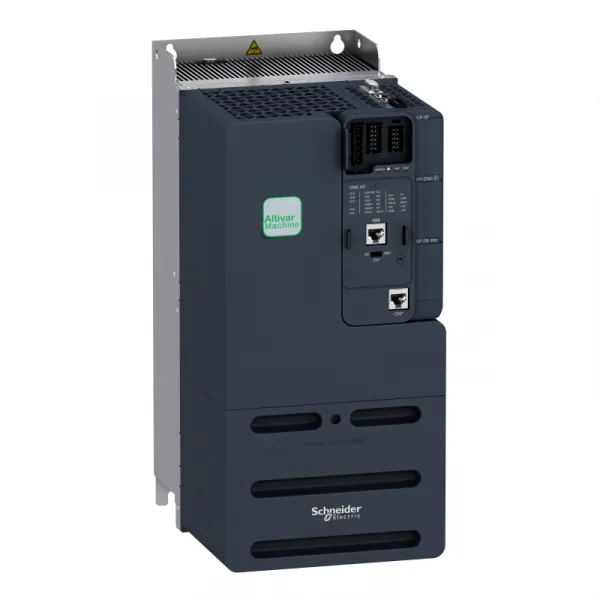

frekventni regulator - 22kW- 400V - 3-fazno - ATV340
011-397-7504, 011-397-7505
Ponedeljak - Petak od
8:00 do 16:00
| OSNOVNE INFORMACIJE | |
|---|---|
| struja linijskog kratkog spoja Isc | 22 kA |
| namena proizvoda | sinhroni motori |
| namena proizvoda | asinhroni motori |
| linijska struja | 63.5 A pri 380 V without line choke (zahtevne aplikacije) |
| linijska struja | 50.5 A pri 480 V without line choke (zahtevne aplikacije) |
| linijska struja | 67.9 A pri 480 V with external line choke (normalan rad) |
| linijska struja | 54.4 A pri 380 V with external line choke (zahtevne aplikacije) |
| linijska struja | 64.1 A pri 480 V with external line choke (zahtevne aplikacije) |
| linijska struja | 50.8 A pri 380 V with external line choke (normalan rad) |
| EMC filter | integrisani sa 20 m motorni kabl u skladu sa EN/IEC 61800-3 kategorija C3 |
| Grupa proizvoda | Altivar Machine ATV340 |
| izlazna frekvencija | 0.1-599 Hz |
| profil upravljanja asinhronim motorom | promenljivi moment |
| profil upravljanja asinhronim motorom | standardni konstantni moment |
| profil upravljanja asinhronim motorom | optimalni moment |
| posebna izvedba | standardna verzija |
| IP stepen zaštite | IP20 u skladu sa IEC 61800-5-1 |
| IP stepen zaštite | IP20 u skladu sa IEC 60529 |
| Tip proizvoda ili komponente | frekventni regulator |
| prividna snaga | 45.1 kVA pri 480 V (normalan rad) |
| prividna snaga | 42.1 kVA pri 480 V (zahtevne aplikacije) |
| Broj faza mreže | trofazne |
| snaga motora kW | 30 kW za normalan rad |
| snaga motora kW | 22 kW za zahtevne aplikacije |
| prekidačka frekvencija | 2...16 kHz podesivo |
| prekidačka frekvencija | 6...16 kHz sa faktorom smanjenja karakteristika |
| maksimalna prelazna struja | 68.2 A tokom 60 s (normalan rad) |
| maksimalna prelazna struja | 69 A tokom 60 s (zahtevne aplikacije) |
| maksimalna prelazna struja | 83.7 A tokom 2 s (normalan rad) |
| maksimalna prelazna struja | 83 A tokom 2 s (zahtevne aplikacije) |
| [Us] nazivni napon napajanja | 380...480 V - 15...10 % |
| Način montiranja | cabinet mount |
| tip hlađenja | ventilatorom za strujanje vazduha |
| stalna izlazna struja | 62 A pri 4 kHz za normalan rad |
| stalna izlazna struja | 46 A pri 4 kHz za zahtevne aplikacije |
| sigurnosna funkcija | STO (Safe torque off) SIL 3 |
| nazivna prekidačka frekvencija | 4 kHz |
| snaga motora hp | 40 hp za normalan rad |
| snaga motora hp | 30 hp za zahtevne aplikacije |
| Primena uređaja | machine |
| Kratko ime uređaja | ATV340 |
| frekvencija napajanja | 50...60 Hz +/- 5 % |
| profil upravljanja sinhronim motorom | motor sa permanentnim magnetima |
| profil upravljanja sinhronim motorom | reluctance motor |
| DOPUNSKE INFORMACIJE | |
|---|---|
| električna veza | upravljanje: vijčani priključak0.2...2.5 mm²/AWG 24...AWG 12 |
| električna veza | motor: vijčani priključak6...25 mm²/AWG 8...AWG 3 |
| električna veza | strana napajanja: vijčani priključak10...25 mm²/AWG 6...AWG 3 |
| električna veza | DC bus: vijčani priključak10...25 mm²/AWG 6...AWG 3 |
| logika digitalnog ulaza | pozitivna logika (source) (DI1...DI5), < 5 V (stanje 0), > 11 V (stanje 1) |
| logika digitalnog ulaza | negativna logika (sink) (DI1...DI5), > 16 V (stanje 0), < 10 V (stanje 1) |
| logika digitalnog ulaza | pozitivna logika (source) (PTI), < 0.6 V (stanje 0), > 2.5 V (stanje 1) |
| logika digitalnog ulaza | pozitivna logika (source) (STOA, STOB), < 5 V (stanje 0), > 11 V (stanje 1) |
| Visina | 385 mm |
| tip analognog izlaza | softverski podesivi napon AQ1: 0...10 V DC impedansa 470 Ω, rezolucija 10 bitova |
| tip analognog izlaza | softverski podesiva struja AQ1: 0...20 mA impedansa 500 Ω, rezolucija 10 bitova |
| rampe ubrzanja i usporenja | linear adjustable separately from 0.01...9999 s |
| rampe ubrzanja i usporenja | S, U ili korisnički definisano |
| tip priključka | konektor(i)1 x RJ45, Modbus serijska veza na prednjem delu |
| tip priključka | konektor(i)1 x RJ45, Modbus serijska veza za HMI na prednjem delu |
| fizički interfejs | 2-žični RS 485 za Modbus serijska veza |
| maksimalna struja preklapanja | izlazni relej R1 na rezistivno opterećenje, cos phi = 1 : 3 A pri 250 V AC |
| maksimalna struja preklapanja | izlazni relej R1 na rezistivno opterećenje, cos phi = 1 : 3 A pri 30 V DC |
| maksimalna struja preklapanja | izlazni relej R1 na induktivno opterećenje, cos phi = 0.4 i L/R = 7 milisekundi: 2 A pri 250 V AC |
| maksimalna struja preklapanja | izlazni relej R1 na induktivno opterećenje, cos phi = 0.4 i L/R = 7 milisekundi: 2 A pri 30 V DC |
| maksimalna struja preklapanja | izlazni relej R2 na rezistivno opterećenje, cos phi = 1 : 5 A pri 250 V AC |
| maksimalna struja preklapanja | izlazni relej R2 na rezistivno opterećenje, cos phi = 1 : 5 A pri 30 V DC |
| maksimalna struja preklapanja | izlazni relej R2 na induktivno opterećenje, cos phi = 0.4 i L/R = 7 milisekundi: 2 A pri 250 V AC |
| maksimalna struja preklapanja | izlazni relej R2 na induktivno opterećenje, cos phi = 0.4 i L/R = 7 milisekundi: 2 A pri 30 V DC |
| broj releja | 2 |
| lokalna signalizacija | lokalna dijagnostika: 4 LED (mono/dual colour) |
| lokalna signalizacija | status komunikacionog modula: 4 LED (dvostruka boja) |
| format podataka | 8 bitova, konfigurabilno neparno, parno ili bez parnosti za Modbus serijska veza |
| tip ulaza/izlaza | programmable as logic input/output DQ1: 0-1 kHz, <= 30 V DC, 100 mA |
| tip ulaza/izlaza | programmable as logic input/output DQ2: 0-1 kHz, <= 30 V DC, 100 mA |
| opseg snage | 15-25 kW pri 380-440 V trofazne |
| opseg snage | 15-25 kW pri 480-500 V trofazne |
| Masa proizvoda | 10.2 kg |
| rezolucija frekvencije | displej: 0.1 Hz |
| rezolucija frekvencije | analogni ulaz: 0.012/50 Hz |
| tip izlaznog releja | konfigurabilni relej R1: relej greške NO/NC električna izdržljivost 100000 ciklusa |
| tip izlaznog releja | konfigurabilni relej R2: statusni relej NO električna izdržljivost 100000 ciklusa |
| tačnost | +/- 0.6 % AI1, AI2 za temperaturne promene od 60 °C analogni ulaz |
| tačnost | +/- 1 % AQ1 za temperaturne promene od 60 °C analogni izlaz |
| kompatibilnost ulaza | DI1...DI5: digitalni ulaz nivo 1 PLC u skladu sa EN/IEC 61131-2 |
| kompatibilnost ulaza | PTI: pulse input nivo 1 PLC u skladu sa IEC 65A-68 |
| kompatibilnost ulaza | STOA, STOB: digitalni ulaz nivo 1 PLC u skladu sa EN/IEC 61131-2 |
| dopustiva privremena struja | 1.1 x In tokom 60 s (normalan rad) |
| dopustiva privremena struja | 1.35 x In tokom 2 s (normalan rad) |
| dopustiva privremena struja | 1.5 x In tokom 60 s (zahtevne aplikacije) |
| dopustiva privremena struja | 1.8 x In tokom 2 s (zahtevne aplikacije) |
| Broj analognih ulaza | 2 |
| kompenzacija klizanja motora | podesiva |
| kompenzacija klizanja motora | može se ukinuti |
| kompenzacija klizanja motora | automatska bez obzira na opterećenje |
| kompenzacija klizanja motora | nedostupna u |
| tip motornog pokretača | variable speed drive |
| Protokol komunikacionog porta | Modbus serijska veza |
| paket podataka za prenos | RTU za Modbus serijska veza |
| Broj analognih izlaza | 1 |
| brzina prenosa | 4800 bps, 9600 bps, 19200 bps, 38.4 Kbps za Modbus serijska veza |
| logika digitalnog ulaza | 16 predefinisanih brzina |
| minimalna struja preklapanja | izlazni relej R1, R2: 5 mA pri 24 V DC |
| način pristupa | slave Modbus RTU |
| vreme osvežavanja | izlazni relej (R1, R2): 5 ms (+/- 0.5 ms) |
| broj digitalnog ulaza | 8 |
| greška linearnosti | AI1, AI2: +/- 0.15 % maksimalne vrednosti za analogni ulaz |
| greška linearnosti | AQ1: +/- 0.2 % za analogni izlaz |
| broj adresa | 1-247 za Modbus serijska veza |
| Izlazni napon | <= napon napajanja |
| tip polarizacije | bez impedanse za Modbus serijska veza |
| Širina | 180 mm |
| kočenje do mirovanja | sa ubacivanjem DC struje |
| Dubina | 249 mm |
| tip digitalnih ulaza | PTI podesivi kao impulsni ulaz: 0-30 kHz, 24 V DC (<= 30 V) |
| tip digitalnih ulaza | STOA, STOB Safe torque off, 24 V DC (<= 30 V), impedansa: > 2.2 kΩ |
| tip digitalnih ulaza | DI1...DI5 podesivi, 24 V DC (<= 30 V), impedansa: 4.4 kΩ |
| tip zaštite | termička zaštita: motor |
| tip zaštite | Safe torque off: motor |
| tip zaštite | motor phase loss: motor |
| tip zaštite | termička zaštita: frekventni regulator |
| tip zaštite | Safe torque off: frekventni regulator |
| tip zaštite | pregrevanje: frekventni regulator |
| tip zaštite | overcurrent: frekventni regulator |
| tip zaštite | output overcurrent between motor phase and earth: frekventni regulator |
| tip zaštite | output overcurrent between motor phases: frekventni regulator |
| tip zaštite | short-circuit between motor phase and earth: frekventni regulator |
| tip zaštite | kratki spoj između faza motora: frekventni regulator |
| tip zaštite | motor phase loss: frekventni regulator |
| tip zaštite | DC Bus overvoltage: frekventni regulator |
| tip zaštite | prenapon napajanja: frekventni regulator |
| tip zaštite | podnapon napajanja: frekventni regulator |
| tip zaštite | input supply loss: frekventni regulator |
| tip zaštite | exceeding limit speed: frekventni regulator |
| tip zaštite | kvar na upravljačkom kolu: frekventni regulator |
| napajanje | spoljašnje napajanje za digitalne ulaze: 24 V DC (19-30 V), <1.25 mA, tip zaštite: zaštita od preopterećenja i kratkog spoja |
| napajanje | interno napajanje za potenciometar (1 do 10 kΩ): 10.5 V DC +/- 5 %, <10 mA, tip zaštite: zaštita od preopterećenja i kratkog spoja |
| napajanje | interno napajanje za digitalne ulaze i STO: 24 V DC (21-27 V), <200 mA, tip zaštite: zaštita od preopterećenja i kratkog spoja |
| tip analognog ulaza | AI1 softverski podesiva struja: 0...20 mA, impedansa: 250 Ohm, rezolucija 12 bitova |
| tip analognog ulaza | AI1 software-configurable temperature probe or water level sensor |
| tip analognog ulaza | AI1 softverski podesiv napon: 0...10 V DC, impedansa: 31.5 kOhm, rezolucija 12 bitova |
| tip analognog ulaza | AI2 softverski podesiv napon: - 10...10 V DC, impedansa: 20 kOhm, rezolucija 12 bitova |
| discrete and process manufacturing | |
| discrete and process manufacturing | |
| discrete and process manufacturing | |
| discrete and process manufacturing | |
| discrete and process manufacturing | |
| discrete and process manufacturing | |
| discrete and process manufacturing | |
| discrete and process manufacturing | |
| discrete and process manufacturing | |
| discrete and process manufacturing | |
| discrete and process manufacturing | |
| discrete and process manufacturing | |
| discrete and process manufacturing | |
| discrete and process manufacturing | |
| discrete and process manufacturing | |
| discrete and process manufacturing | |
| discrete and process manufacturing | |
| opciona kartica | slot GP-FB: komunikacioni modul za Profibus DP V1 |
| opciona kartica | slot GP-FB: komunikacioni modul za Profinet |
| opciona kartica | slot GP-FB: komunikacioni modul za DeviceNet |
| opciona kartica | slot GP-FB: komunikacioni modul za CANopen daisy chain RJ45 |
| opciona kartica | slot GP-FB: komunikacioni modul za CANopen SUB-D 9 |
| opciona kartica | slot GP-FB: komunikacioni modul za CANopen vijčani priključci |
| opciona kartica | slot GP-FB: komunikacioni modul za EtherCAT |
| opciona kartica | slot GP-X: modul za proširenje - digitalni i analogni I/O |
| opciona kartica | slot GP-X: modul za proširenje - izlazni releji |
| opciona kartica | slot GP-ENC: 5/12 V digital encoder interface module |
| opciona kartica | slot GP-ENC: analog encoder interface module |
| opciona kartica | slot GP-ENC: resolver encoder interface module |
| trajanje uzorkovanja | 2 milisekundi +/- 0.5 ms (DI1...DI5) - digitalni ulaz |
| trajanje uzorkovanja | 5 milisekundi +/- 1 ms (PTI) - pulse input |
| trajanje uzorkovanja | 1 milisekundi +/- 1 ms (AI1, AI2) - analogni ulaz |
| trajanje uzorkovanja | 5 milisekundi +/- 1 ms (AQ1) - analogni izlaz |
| trajanje uzorkovanja | 2 milisekundi +/- 0.5 ms (DQ1, DQ2) - discrete input/output |
| OKRUžENJE | |
|---|---|
| Sertifikacija proizvoda | CSA |
| Sertifikacija proizvoda | UL |
| Sertifikacija proizvoda | REACH |
| Sertifikacija proizvoda | TÜV |
| snaga disipacije u W | prirodno strujanje vazduha: 28 W pri 380 V, prekidačka frekvencija 4 kHz (zahtevne aplikacije) |
| snaga disipacije u W | ventilatorom za strujanje vazduha: 486 W pri 380 V, prekidačka frekvencija 4 kHz (zahtevne aplikacije) |
| snaga disipacije u W | prirodno strujanje vazduha: 39 W pri 380 V, prekidačka frekvencija 4 kHz (normalan rad) |
| snaga disipacije u W | ventilatorom za strujanje vazduha: 631 W pri 380 V, prekidačka frekvencija 4 kHz (normalan rad) |
| standardi | EN/IEC 61800-3 |
| standardi | okruženje 1 kategorija C2 EN/IEC 61800-3 |
| standardi | okruženje 2 kategorija C3 EN/IEC 61800-3 |
| standardi | EN/IEC 61800-5-1 |
| standardi | IEC 60721-3 |
| standardi | IEC 61508 |
| standardi | IEC 13849-1 |
| standardi | UL 618000-5-1 |
| elektromagnetna kompatibilnost | test otpornosti elektrostatičkog pražnjenja nivo 3 u skladu sa IEC 61000-4-2 |
| elektromagnetna kompatibilnost | test otpornosti na emisije vezane sa zračenjem EM polja nivo 3 u skladu sa IEC 61000-4-3 |
| elektromagnetna kompatibilnost | test otpornosti električnih brzih prelaza (EFT)/kratak signal nivo 4 u skladu sa IEC 61000-4-4 |
| elektromagnetna kompatibilnost | 1.2/50 µs - 8/20 µs test otpornosti udara nivo 3 u skladu sa IEC 61000-4-5 |
| elektromagnetna kompatibilnost | test otpornosti emisije vezane sa vodovima nivo 3 u skladu sa IEC 61000-4-6 |
| količina vazduha za hlađenje | 128 m3/h |
| otpornost izolacije | > 1 MOhm 500 V DC tokom 1 minuta prema uzemljenju |
| temperatura okoline za rad | -15-50 °C bez smanjenja struje (zahtevne aplikacije) |
| temperatura okoline za rad | -15-40 °C bez smanjenja struje (normalan rad) |
| temperatura okoline za rad | 50-60 °C with current derating (zahtevne aplikacije) |
| temperatura okoline za rad | 40-60 °C with current derating (normalan rad) |
| označavanje | CE |
| karakteristike okruženja | otpornost na hemijsko zagađenje klasa 3C3 u skladu sa EN/IEC 60721-3-3 |
| karakteristike okruženja | otpornost na zagađenje prašinom klasa 3S3 u skladu sa EN/IEC 60721-3-3 |
| otpornost na vibracije | 1.5 mm između pikova (f= 2-19 Hz) u skladu sa EN/IEC 60721-3-3 class 3M3 |
| otpornost na vibracije | 1 gn (f= 9-200 Hz) u skladu sa EN/IEC 60721-3-3 class 3M3 |
| otpornost na udare | 15 gn za 11 milisekundi, class 3M3 u skladu sa EN/IEC 60721-3-3 |
| IP stepen zaštite | IP20 |
| nivo buke | 56.7 dB u skladu sa 86/188/EEC |
| stepen zaprljanosti | 2 u skladu sa EN/IEC 61800-5-1 |
| Temperatura okoline za skladištenje | -40-70 °C |
| izolacija | između napajanja i kontrolnih priključaka |
| relativna vlažnost | 5-95 % bez kondenzacije u skladu sa EN/IEC 60721-3-3 klasa 3K3 |
| nadmorska visina za rad uređaja | <= 1000 m bez smanjenja karakteristika |
| nadmorska visina za rad uređaja | 1000...3000 m sa smanjenjem vrednosti struje 1 % na 100 m |
| Radni položaj | vertikalno +/- 10 stepeni |
| ODRžIVOST PONUDE | |
|---|---|
| Informacije o RoHS izuzecima | Da |
| Bez žive | Da |
| Izjava o zaštiti okoliša | ENVPEP1609006EN |
| Status održive ponude | Green Premium proizvod |
| Propis REACh | referenca ne sadrži SVHC iznad propisanog praga |
| WEEE | Ovaj proizvod je na tržištima Evropske unije neophodno odložiti u skladu sa specifičnim smernicama za prikupljanje otpada i nikako ne sme da dospe u kontejnere za otpatke. |
| RoHS regulativa za Kinu | X |
| Profil cirkularnosti | ENVEOLI1609006EN |
| EU RoHS direktiva | Proaktivna usaglašenost (proizvod nije u zakonskom okviru direktive EU RoHS) |
Ovaj Altivar 340 frekventni regulator može da napaja 3-fazne sinhrone i asinhrone motore u otvorenoj i zatvorenoj petlji. Altivar Machine ATV340 regulatori su za primene kod velikog opterećenja. Radi sa nominalnom snagom do 22kW / 30hp i naponom od 380V do 480V AC. ATV340 je dizajniran za teške uslove rada, kao što su vibracije, udar i neprovodljiva prašina i gde je potrebna visoka otpornost na temperaturu do 60 °C. Ovaj proizvod integriše Modbus serijske komunikacione protokole kao standardne. Težina 10,2 kg, a dimenzije su 180 mm širine, 385 mm visine, dubine 249 mm. ATV340 obuhvata funkcije pogodne za najčešće primene, uključujući pakovanje, rukovanje materijalima, obradu materijala, podizanje. U skladu je sa međunarodnim standardima IEC/EN 61800-5-1 i IEC/EN 61800-3 (imunitet i provedena i oslobođena EMC emisija). Takođe je sertifikovan CE, UL, CSA, NOM, EAC i RCM. Dodatna oprema i opcije (moduli interfejsa enkodera, ulazno-izlazni moduli, moduli za komunikaciju, otpornici za kočenje, priključci na liniji, dodatni EMC filteri) dostupni su sa Altivar Machine ATV340 regulatorima, u zavisnosti od nivoa regulatora. Konstruisan je da se montira u vertikalni položaj (+/- 10 °) na panelu, zahvaljujući 4 rupe za fiksiranje. Potpuno je integrisan u EcoStruxure Machine kompanije Schneider Electric preko DTM. Moguće je konfigurisati, kontrolisati i dijagnostikovati ATV340 frekventne regulatore direktno u softveru SoMachine i SoMove pomoću istog software brick (DTM). Označen je oznakom Green Premium i usaglašena je sa direktivama o zaštiti životne sredine, kao što su RoHS, WEEE itd.
Obavezni kolačići čine stranicu upotrebljivom omogućavajući osnovne funkcije kao što su navigacija stranicom i pristup zaštićenim područjima. Sajt koristi kolačiće koji su nužni za ispravno funkcioniranje naše web stranice kako bismo omogućili pojedine tehničke funkcije i tako Vam osigurali pozitivno korisničko iskustvo.
Statistički kolačići anonimnim prikupljanjem i slanjem podataka pomažu vlasnicima web lokacija da razumeju kako posetioci komuniciraju sa stranicom. To su kolačići koji omogućavaju web analitiku sajta, odnosno analizu upotrebe naših stranica i merenje prometa, koje sajt sprovodi u cilju poboljšanja kvaliteta i sadržaja ponuđenih usluga.
Marketinški kolačići se koriste za praćenje posetilaca putem web stranice. Koriste se za prikazivanje relevantnih oglasa korisnicima i podsticanje da učestvuju, što je važno za nezavisne izdavače i oglašavače. Sajt koristi Google Analytics kolačiće ads/ga-audiences i collect, te Facebook kolačiće fr i tr.
