OSNOVNE INFORMACIJE
Grupa proizvoda	Altivar
kompatibilnost proizvoda	frekventni regulator ATV630 montaža na zid, motor: 30 kW, 380...480 V
kompatibilnost proizvoda	frekventni regulator ATV630 montaža na zid, motor: 15 kW, 200...240 V
kompatibilnost proizvoda	frekventni regulator ATV650 montaža na zid, motor: 30 kW, 380...480 V
kompatibilnost proizvoda	frekventni regulator ATV930 montaža na zid, motor: 30 kW, 380...480 V
kompatibilnost proizvoda	frekventni regulator ATV930 montaža na zid, motor: 15 kW, 200...240 V
kompatibilnost proizvoda	frekventni regulator ATV950 montaža na zid, motor: 30 kW, 380...480 V
specifične primene proizvoda	ulazni filter za radio smetnje
[In] nazivna struja	70 A
Kompatibilnost grupe proizvoda	Altivar Process ATV900
Kompatibilnost grupe proizvoda	Altivar Process ATV600

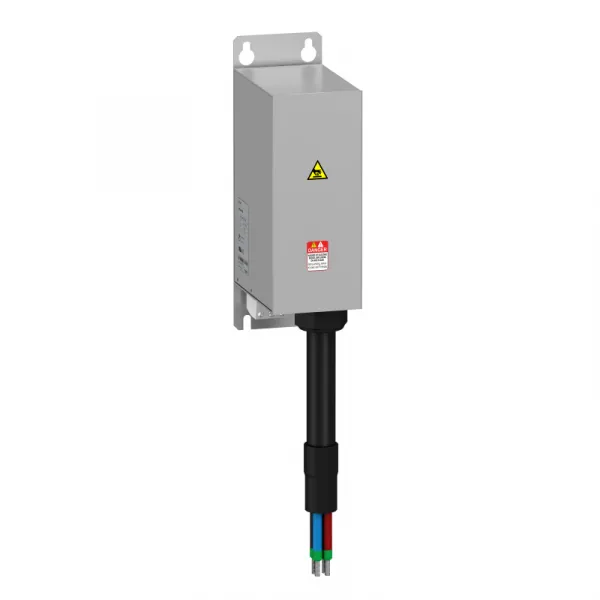

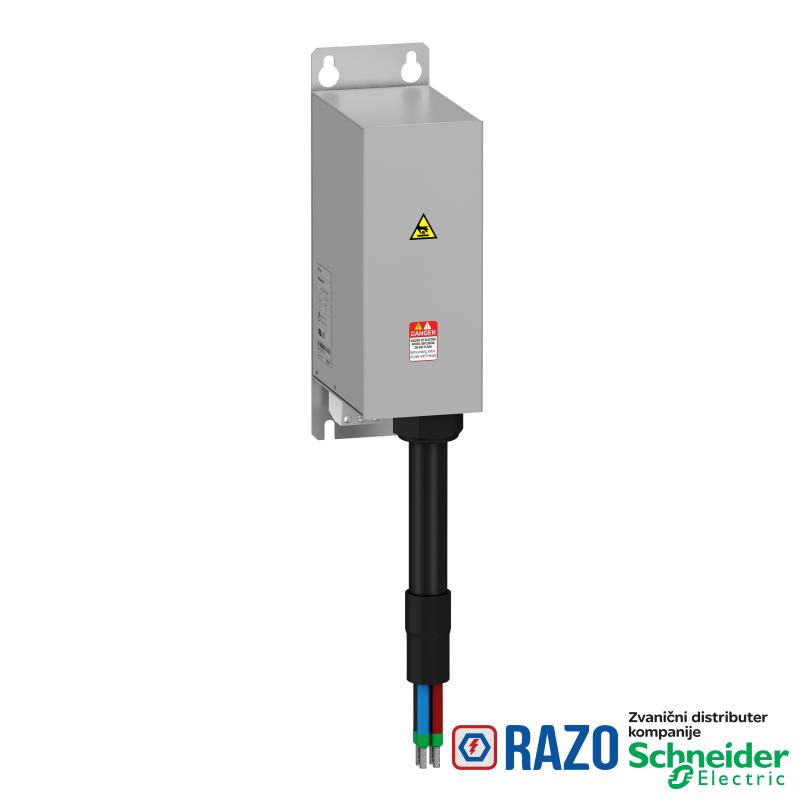

Tip proizvoda ili komponente	EMC ulazni filter
termički gubici	10 W
Broj faza mreže	trofazno

DOPUNSKE INFORMACIJE
mehanička robusnost	udara klasa 3M4 u skladu sa IEC 60721-3-3
mehanička robusnost	vibracije klasa 3M4 u skladu sa IEC 60721-3-3
Visina	328 mm
Tolerancija	10 %
maximum motor cable length	150 m oklopljen motorni kabl 4 kHz u skladu sa EN/IEC 61800-3 kategorija C2, 380...480 V
maximum motor cable length	300 m oklopljen motorni kabl 4 kHz u skladu sa EN/IEC 61800-3 kategorija C3, 380...480 V
maximum motor cable length	150 m oklopljen motorni kabl 4 kHz u skladu sa EN/IEC 61800-3 kategorija C2, 200...240 V
maximum motor cable length	300 m oklopljen motorni kabl 4 kHz u skladu sa EN/IEC 61800-3 kategorija C3, 200...240 V
maximum motor cable length	50 m oklopljen motorni kabl 4 kHz u skladu sa EN/IEC 61800-3 kategorija C1, 200...240 V
maximum motor cable length	50 m oklopljen motorni kabl 4 kHz u skladu sa EN/IEC 61800-3 kategorija C1, 380...480 V
električna veza	priključak 50 mm² AWG 1/0
Širina	100 mm
Dubina	175 mm
Masa proizvoda	6.1 kg
struja curenja kroz uzemljenje	13.9 mA pri 400 V 50 Hz TN
struja curenja kroz uzemljenje	13.9 mA pri 400 V 50 Hz TT
nazivni napon mreže	200-240 V
nazivni napon mreže	380-480 V

OKRUžENJE
Temperatura okoline za skladištenje	-40-70 °C
relativna vlažnost	5-95 % bez kondenzacije u skladu sa IEC 61800-5-1
standardi	EN/IEC 61800-3
IP stepen zaštite	IP20montaža strana uz stranu
IP stepen zaštite	IP21sa setom VW3A47905
nadmorska visina za rad uređaja	0...1000 m bez smanjenja struje
nadmorska visina za rad uređaja	1000...4000 m sa smanjenjem vrednosti struje 1 % na 100 m
temperatura okoline za rad	-10-50 °C (bez smanjenja struje)
temperatura okoline za rad	50-60 °C (sa smanjenjem vrednosti struje 1.5 % na °C)

ODRžIVOST PONUDE
RoHS regulativa za Kinu	X
Informacije o RoHS izuzecima	Da
Bez žive	Da
Bez toksičnih teških metala	Da
EU RoHS direktiva	Proaktivna usaglašenost (proizvod nije u zakonskom okviru direktive EU RoHS)
