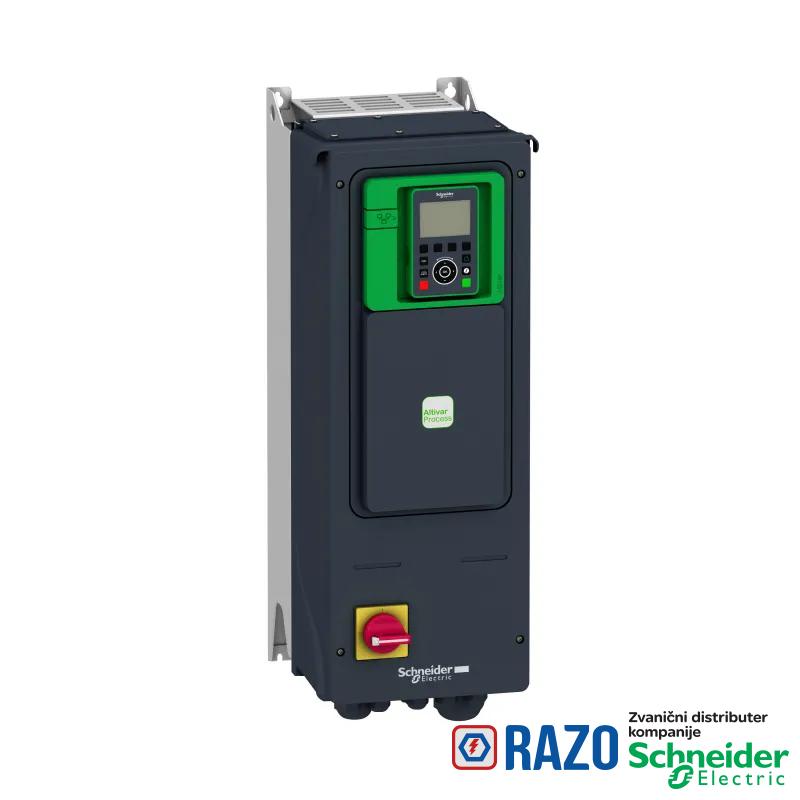

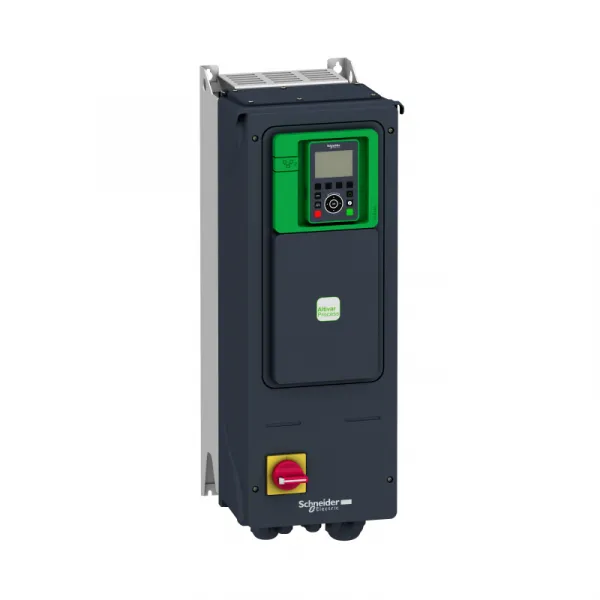

| OSNOVNE INFORMACIJE | |
|---|---|
| struja linijskog kratkog spoja Isc | 50 kA |
| namena proizvoda | sinhroni motori |
| namena proizvoda | asinhroni motori |
| linijska struja | 19.8 A pri 380 V (normalan rad) |
| linijska struja | 17 A pri 480 V (normalan rad) |
| linijska struja | 14.1 A pri 380 V (zahtevne aplikacije) |
| linijska struja | 12.5 A pri 480 V (zahtevne aplikacije) |
| EMC filter | integrisani sa 50 m motorni kabl u skladu sa EN/IEC 61800-3 kategorija C2 |
| EMC filter | integrisani sa 150 m motorni kabl u skladu sa EN/IEC 61800-3 kategorija C3 |
| broj faza | trofazne |
| Grupa proizvoda | Altivar Process ATV900 |
| izlazna frekvencija | 0.1-599 Hz |
| profil upravljanja asinhronim motorom | promenljivi moment |
| profil upravljanja asinhronim motorom | standardni konstantni moment |
| profil upravljanja asinhronim motorom | optimalni moment |
| posebna izvedba | with braking chopper |
| posebna izvedba | with load break switch |
| Tip proizvoda ili komponente | frekventni regulator |
| IP stepen zaštite | IP55 u skladu sa IEC 61800-5-1 |
| IP stepen zaštite | IP55 u skladu sa IEC 60529 |
| prividna snaga | 14.1 kVA pri 480 V (normalan rad) |
| prividna snaga | 10.4 kVA pri 480 V (zahtevne aplikacije) |
| snaga motora kW | 11 kW (normalan rad) |
| snaga motora kW | 7.5 kW (zahtevne aplikacije) |
| prekidačka frekvencija | 2...16 kHz podesivo |
| prekidačka frekvencija | 4...16 kHz sa faktorom smanjenja karakteristika |
| maksimalna prelazna struja | 28.2 A tokom 60 s (normalan rad) |
| maksimalna prelazna struja | 24.8 A tokom 60 s (zahtevne aplikacije) |
| [Us] nazivni napon napajanja | 380...480 V - 15...10 % |
| Protokol komunikacionog porta | Modbus serijska veza |
| Protokol komunikacionog porta | Ethernet/IP |
| Protokol komunikacionog porta | Modbus TCP |
| Način montiranja | montaža na zid |
| logika digitalnog ulaza | 16 predefinisanih brzina |
| tip hlađenja | ventilatorom za strujanje vazduha |
| stalna izlazna struja | 23.5 A pri 4 kHz za normalan rad |
| stalna izlazna struja | 16.5 A pri 4 kHz za zahtevne aplikacije |
| sigurnosna funkcija | STO (Safe torque off) SIL 3 |
| nazivna prekidačka frekvencija | 4 kHz |
| snaga motora hp | 15 hp normalan rad |
| snaga motora hp | 10 hp zahtevne aplikacije |
| Primena uređaja | industrijska primena |
| Kratko ime uređaja | ATV950 |
| opciona kartica | slot A: komunikacioni modul za Profibus DP V1 |
| opciona kartica | slot A: komunikacioni modul za Profinet |
| opciona kartica | slot A: komunikacioni modul za DeviceNet |
| opciona kartica | slot A: komunikacioni modul za EtherCAT |
| opciona kartica | slot A: komunikacioni modul za CANopen daisy chain RJ45 |
| opciona kartica | slot A: komunikacioni modul za CANopen SUB-D 9 |
| opciona kartica | slot A: komunikacioni modul za CANopen vijčani priključci |
| opciona kartica | slot A/slot B/slot C: modul za proširenje - digitalni i analogni I/O |
| opciona kartica | slot A/slot B/slot C: modul za proširenje - izlazni releji |
| opciona kartica | slot B: 5/12 V digital encoder interface module |
| opciona kartica | slot B: analog encoder interface module |
| opciona kartica | slot B: resolver encoder interface module |
| opciona kartica | komunikacioni modul za Ethernet Powerlink |
| frekvencija napajanja | 50...60 Hz +/- 5 % |
| profil upravljanja sinhronim motorom | motor sa permanentnim magnetima |
| profil upravljanja sinhronim motorom | synchronous reluctance motor |
| DOPUNSKE INFORMACIJE | |
|---|---|
| električna veza | upravljanje: vijčani priključak0.5...1.5 mm² |
| električna veza | strana napajanja: vijčani priključak6 mm² |
| električna veza | motor: vijčani priključak6...10 mm² |
| električna veza | DC bus: vijčani priključak6...10 mm² |
| logika digitalnog ulaza | pozitivna logika (source) (DI1...DI8), < 5 V (stanje 0), > 11 V (stanje 1) |
| logika digitalnog ulaza | negativna logika (sink) (DI1...DI8), > 16 V (stanje 0), < 10 V (stanje 1) |
| logika digitalnog ulaza | pozitivna logika (source) (DI7, DI8), < 0.6 V (stanje 0), > 2.5 V (stanje 1) |
| logika digitalnog ulaza | pozitivna logika (source) (STOA, STOB), < 5 V (stanje 0), > 11 V (stanje 1) |
| Visina | 678 mm |
| tip analognog izlaza | softverski podesivi napon AQ1, AQ2: 0...10 V DC impedansa 470 Ω, rezolucija 10 bitova |
| tip analognog izlaza | softverski podesiva struja AQ1, AQ2: 0...20 mA impedansa 500 Ω, rezolucija 10 bitova |
| rampe ubrzanja i usporenja | linear adjustable separately from 0.01...9999 s |
| fizički interfejs | 2-žični RS 485 za Modbus serijska veza |
| tip digitalnih izlaza | digitalni izlaz DQ+ 0-1 kHz <= 30 V DC 100 mA |
| tip digitalnih izlaza | programmable as pulse output DQ+ 0-30 kHz <= 30 V DC 20 mA |
| tip digitalnih izlaza | digitalni izlaz DQ- 0-1 kHz <= 30 V DC 100 mA |
| maksimalna struja preklapanja | izlazni relej R1 na rezistivno opterećenje, cos phi = 1 : 3 A pri 250 V AC |
| maksimalna struja preklapanja | izlazni relej R1 na rezistivno opterećenje, cos phi = 1 : 3 A pri 30 V DC |
| maksimalna struja preklapanja | izlazni relej R1 na induktivno opterećenje, cos phi = 0.4 i L/R = 7 milisekundi: 2 A pri 250 V AC |
| maksimalna struja preklapanja | izlazni relej R1 na induktivno opterećenje, cos phi = 0.4 i L/R = 7 milisekundi: 2 A pri 30 V DC |
| maksimalna struja preklapanja | izlazni relej R2, R3 na rezistivno opterećenje, cos phi = 1 : 5 A pri 250 V AC |
| maksimalna struja preklapanja | izlazni relej R2, R3 na rezistivno opterećenje, cos phi = 1 : 5 A pri 30 V DC |
| maksimalna struja preklapanja | izlazni relej R2, R3 na induktivno opterećenje, cos phi = 0.4 i L/R = 7 milisekundi: 2 A pri 250 V AC |
| maksimalna struja preklapanja | izlazni relej R2, R3 na induktivno opterećenje, cos phi = 0.4 i L/R = 7 milisekundi: 2 A pri 30 V DC |
| način razmene podataka | half duplex, full duplex, autonegotiation Ethernet IP/Modbus TCP |
| broj releja | 3 |
| lokalna signalizacija | lokalna dijagnostika: 3 LED (mono/dual colour) |
| lokalna signalizacija | status ugrađene komunikacije: 5 LED (dvostruka boja) |
| lokalna signalizacija | status komunikacionog modula: 2 LED (dvostruka boja) |
| lokalna signalizacija | prisustvo napona: 1 LED (crvena) |
| format podataka | 8 bitova, konfigurabilno neparno, parno ili bez parnosti za Modbus serijska veza |
| tip priključka | 2 RJ45 za Ethernet IP/Modbus TCP on the control block |
| tip priključka | 1 RJ45 za Modbus serijska veza on the control block |
| IP stepen zaštite | IP55 |
| Masa proizvoda | 13.7 kg |
| rezolucija frekvencije | displej: 0.1 Hz |
| rezolucija frekvencije | analogni ulaz: 0.012/50 Hz |
| tip izlaznog releja | konfigurabilni relej R1: relej greške NO/NC električna izdržljivost 100000 ciklusa |
| tip izlaznog releja | konfigurabilni relej R2: statusni relej NO električna izdržljivost 1000000 ciklusa |
| tip izlaznog releja | konfigurabilni relej R3: statusni relej NO električna izdržljivost 1000000 ciklusa |
| tačnost | +/- 0.6 % AI1, AI2, AI3 za temperaturne promene od 60 °C analogni ulaz |
| tačnost | +/- 1 % AQ1, AQ2 za temperaturne promene od 60 °C analogni izlaz |
| kompatibilnost ulaza | DI1...DI8: digitalni ulaz nivo 1 PLC u skladu sa EN/IEC 61131-2 |
| kompatibilnost ulaza | DI7, DI8: pulse input nivo 1 PLC u skladu sa IEC 65A-68 |
| kompatibilnost ulaza | STOA, STOB: digitalni ulaz nivo 1 PLC u skladu sa EN/IEC 61131-2 |
| Broj analognih ulaza | 3 |
| kompenzacija klizanja motora | podesiva |
| kompenzacija klizanja motora | automatska bez obzira na opterećenje |
| kompenzacija klizanja motora | nedostupna u "Permanent magnet motor" upravljanju |
| kompenzacija klizanja motora | može se ukinuti |
| broj digitalnih izlaza | 2 |
| paket podataka za prenos | RTU za Modbus serijska veza |
| Broj analognih izlaza | 2 |
| brzina prenosa | 10/100 Mbit/s za Ethernet IP/Modbus TCP |
| brzina prenosa | 4.8, 9.6, 19.2, 38.4 kbit/s za Modbus serijska veza |
| minimalna struja preklapanja | izlazni relej R1, R2, R3: 5 mA pri 24 V DC |
| način pristupa | slave Modbus TCP |
| vreme osvežavanja | izlazni relej (R1, R2, R3): 5 ms (+/- 0.5 ms) |
| izolacija | između napajanja i kontrolnih priključaka |
| broj digitalnog ulaza | 10 |
| greška linearnosti | AI1, AI2, AI3: +/- 0.15 % maksimalne vrednosti za analogni ulaz |
| greška linearnosti | AQ1, AQ2: +/- 0.2 % za analogni izlaz |
| broj adresa | 1-247 za Modbus serijska veza |
| Izlazni napon | <= napon napajanja |
| tip polarizacije | bez impedanse za Modbus serijska veza |
| Širina | 264 mm |
| kočenje do mirovanja | sa ubacivanjem DC struje |
| Dubina | 330 mm |
| tip digitalnih ulaza | DI1...DI8 podesivi, 24 V DC (<= 30 V), impedansa: 3.5 kΩ |
| tip digitalnih ulaza | DI7, DI8 podesivi kao impulsni ulaz: 0-30 kHz, 24 V DC (<= 30 V) |
| tip digitalnih ulaza | STOA, STOB Safe torque off, 24 V DC (<= 30 V), impedansa: > 2.2 kΩ |
| tip zaštite | termička zaštita: motor |
| tip zaštite | Safe torque off: motor |
| tip zaštite | gubitak faze motora: motor |
| tip zaštite | termička zaštita: frekventni regulator |
| tip zaštite | Safe torque off: frekventni regulator |
| tip zaštite | pregrevanje: frekventni regulator |
| tip zaštite | prekostrujna između izlaznih faza i uzemljenja: frekventni regulator |
| tip zaštite | preopterećenje izlaznog napona: frekventni regulator |
| tip zaštite | zaštita od kratkog spoja: frekventni regulator |
| tip zaštite | gubitak faze motora: frekventni regulator |
| tip zaštite | prenaponi na DC bus-u: frekventni regulator |
| tip zaštite | prenapon napajanja: frekventni regulator |
| tip zaštite | podnapon napajanja: frekventni regulator |
| tip zaštite | gubitak faze napajanja: frekventni regulator |
| tip zaštite | prekoračenje brzine: frekventni regulator |
| tip zaštite | kvar na upravljačkom kolu: frekventni regulator |
| tip analognog ulaza | AI1, AI2, AI3 softverski podesiv napon: 0...10 V DC, impedansa: 30 kOhm, rezolucija 12 bitova |
| tip analognog ulaza | AI1, AI2, AI3 softverski podesiva struja: 0...20 mA/4...20 mA, impedansa: 250 Ohm, rezolucija 12 bitova |
| napajanje | spoljašnje napajanje za digitalne ulaze: 24 V DC (19-30 V), <1.25 mA, tip zaštite: zaštita od preopterećenja i kratkog spoja |
| napajanje | interno napajanje za potenciometar (1 do 10 kΩ): 10.5 V DC +/- 5 %, <10 mA, tip zaštite: zaštita od preopterećenja i kratkog spoja |
| napajanje | interno napajanje za digitalne ulaze i STO: 24 V DC (21-27 V), <200 mA, tip zaštite: zaštita od preopterećenja i kratkog spoja |
| trajanje uzorkovanja | 2 milisekundi +/- 0.5 ms (DI1...DI8) - digitalni ulaz |
| trajanje uzorkovanja | 5 milisekundi +/- 1 ms (DI7, DI8) - pulse input |
| trajanje uzorkovanja | 1 milisekundi +/- 1 ms (AI1, AI2, AI3) - analogni ulaz |
| trajanje uzorkovanja | 5 milisekundi +/- 1 ms (AQ1, AQ2) - analogni izlaz |
| OKRUžENJE | |
|---|---|
| Sertifikacija proizvoda | TÜV |
| Sertifikacija proizvoda | REACH |
| standardi | EN/IEC 61800-3 |
| standardi | okruženje 1 kategorija C2 EN/IEC 61800-3 |
| standardi | okruženje 2 kategorija C3 EN/IEC 61800-3 |
| standardi | EN/IEC 61800-5-1 |
| standardi | IEC 61000-3-12 |
| standardi | IEC 60721-3 |
| standardi | IEC 61508 |
| standardi | IEC 13849-1 |
| elektromagnetna kompatibilnost | test otpornosti elektrostatičkog pražnjenja nivo 3 u skladu sa IEC 61000-4-2 |
| elektromagnetna kompatibilnost | test otpornosti na emisije vezane sa zračenjem EM polja nivo 3 u skladu sa IEC 61000-4-3 |
| elektromagnetna kompatibilnost | test otpornosti električnih brzih prelaza (EFT)/kratak signal nivo 4 u skladu sa IEC 61000-4-4 |
| elektromagnetna kompatibilnost | 1.2/50 µs - 8/20 µs test otpornosti udara nivo 3 u skladu sa IEC 61000-4-5 |
| elektromagnetna kompatibilnost | test otpornosti emisije vezane sa vodovima nivo 3 u skladu sa IEC 61000-4-6 |
| temperatura okoline za rad | -15-40 °C (bez smanjenja karakteristika) |
| temperatura okoline za rad | 40-50 °C (sa faktorom smanjenja karakteristika) |
| otpornost izolacije | > 1 MOhm 500 V DC tokom 1 minuta prema uzemljenju |
| otpornost na udare | 15 gn za 11 milisekundi u skladu sa IEC 60068-2-27 |
| označavanje | CE |
| karakteristike okruženja | otpornost na hemijsko zagađenje klasa 3C3 u skladu sa EN/IEC 60721-3-3 |
| karakteristike okruženja | otpornost na zagađenje prašinom klasa 3S3 u skladu sa EN/IEC 60721-3-3 |
| otpornost na vibracije | 1.5 mm između pikova (f= 2-13 Hz) u skladu sa IEC 60068-2-6 |
| otpornost na vibracije | 1 gn (f= 13-200 Hz) u skladu sa IEC 60068-2-6 |
| nivo buke | 52 dB u skladu sa 86/188/EEC |
| stepen zaprljanosti | 2 u skladu sa EN/IEC 61800-5-1 |
| Temperatura okoline za skladištenje | -40-70 °C |
| relativna vlažnost | 5-95 % bez kondenzacije u skladu sa IEC 60068-2-3 |
| nadmorska visina za rad uređaja | <= 1000 m bez smanjenja karakteristika |
| nadmorska visina za rad uređaja | 1000...4800 m sa smanjenjem vrednosti struje 1 % na 100 m |
| Radni položaj | vertikalno +/- 10 stepeni |
| maximum THDI | <48 % do 80...100 % opterećenja u skladu sa IEC 61000-3-12 |
| ODRžIVOST PONUDE | |
|---|---|
| Informacije o RoHS izuzecima | Da |
| Bez žive | Da |
| Izjava o zaštiti okoliša | ENVPEP1508009EN |
| Status održive ponude | Green Premium proizvod |
| Propis REACh | referenca ne sadrži SVHC iznad propisanog praga |
| WEEE | Ovaj proizvod je na tržištima Evropske unije neophodno odložiti u skladu sa specifičnim smernicama za prikupljanje otpada i nikako ne sme da dospe u kontejnere za otpatke. |
| RoHS regulativa za Kinu | X |
| Profil cirkularnosti | ENVEOLI1508009EN |
| EU RoHS direktiva | Proaktivna usaglašenost (proizvod nije u zakonskom okviru direktive EU RoHS) |
Obavezni kolačići čine stranicu upotrebljivom omogućavajući osnovne funkcije kao što su navigacija stranicom i pristup zaštićenim područjima. Sajt koristi kolačiće koji su nužni za ispravno funkcioniranje naše web stranice kako bismo omogućili pojedine tehničke funkcije i tako Vam osigurali pozitivno korisničko iskustvo.
Statistički kolačići anonimnim prikupljanjem i slanjem podataka pomažu vlasnicima web lokacija da razumeju kako posetioci komuniciraju sa stranicom. To su kolačići koji omogućavaju web analitiku sajta, odnosno analizu upotrebe naših stranica i merenje prometa, koje sajt sprovodi u cilju poboljšanja kvaliteta i sadržaja ponuđenih usluga.
Marketinški kolačići se koriste za praćenje posetilaca putem web stranice. Koriste se za prikazivanje relevantnih oglasa korisnicima i podsticanje da učestvuju, što je važno za nezavisne izdavače i oglašavače. Sajt koristi Google Analytics kolačiće ads/ga-audiences i collect, te Facebook kolačiće fr i tr.
