• Pogodnost za industrijsku izolaciju u skladu sa standardom IEC/EN 60947-2
• Kombinujte zaštitu od kratkog spoja i preopterećenja
• Visitrip sistem za brzo otkrivanje neispravnih izlaza za kraće vreme popravke
• VisiSafe sistem za ponudu poboljšane bezbednosti kada je reč o zaštiti od strujnih kola
• Opcija za dodavanje pomoćnih uređaja, daljinskog nadzora i zaštitnog uređaja (Vigi)
• Brža, bolja i fleksibilnija instalacija uređaja zahvaljujući češljastoj sabirnici
• Brzo zatvaranje nezavisno od brzine aktivacije preklopnika
011-397-7504, 011-397-7505
Ponedeljak - Petak od
8:00 do 16:00
| OSNOVNE INFORMACIJE | |
|---|---|
| [In] nazivna struja | 16 A |
| Grupa proizvoda | iC60 |
| kod krive | C |
| Standardi | EN 60898-1 |
| Standardi | IEC 60947-2 |
| Standardi | IEC 60898-1 |
| Standardi | EN 60947-2 |
| broj zaštićenih polova | 1 |
| Tip mreže | AC |
| Tip mreže | DC |
| kod prekidne moći | N |
| Tip proizvoda ili komponente | minijaturni prekidač |
| ime proizvoda | Acti 9 iC60 |
| kategorija upotrebe | kategorija A u skladu sa EN 60947-2 |
| kategorija upotrebe | kategorija A u skladu sa IEC 60947-2 |
| grupa proizvoda | Acti 9 |
| prekidna moć | 6000 A Icn pri 230 V AC 50/60 Hz u skladu sa EN/IEC 60898-1 |
| prekidna moć | 10 kA Icu pri 60...72 V DC u skladu sa EN/IEC 60947-2 |
| prekidna moć | 15 kA Icu pri 12...60 V DC u skladu sa EN/IEC 60947-2 |
| prekidna moć | 10 kA Icu pri 220...240 V AC 50/60 Hz u skladu sa EN/IEC 60947-2 |
| prekidna moć | 36 kA Icu pri 12...60 V AC 50/60 Hz u skladu sa EN/IEC 60947-2 |
| prekidna moć | 20 kA Icu pri 100...133 V AC 50/60 Hz u skladu sa EN/IEC 60947-2 |
| pogodno za izolaciju | da u skladu sa EN 60898-1 |
| pogodno za izolaciju | da u skladu sa EN 60947-2 |
| pogodno za izolaciju | da u skladu sa IEC 60898-1 |
| pogodno za izolaciju | da u skladu sa IEC 60947-2 |
| Broj polova | 1P |
| Primena uređaja | razvod električne energije |
| Kratko ime uređaja | iC60N |
| tehnologija zaštitne jedinice | termomagnetna |
| DOPUNSKE INFORMACIJE | |
|---|---|
| Mrežna frekvencija | 50/60 Hz |
| [Ics] servisna prekidna moć | 27 kA 75 % u skladu sa EN 60947-2 - 12...60 V AC 50/60 Hz |
| [Ics] servisna prekidna moć | 7.5 kA 75 % u skladu sa EN 60947-2 - 220...240 V AC 50/60 Hz |
| [Ics] servisna prekidna moć | 27 kA 75 % u skladu sa IEC 60947-2 - 12...60 V AC 50/60 Hz |
| [Ics] servisna prekidna moć | 7.5 kA 75 % u skladu sa IEC 60947-2 - 220...240 V AC 50/60 Hz |
| [Ics] servisna prekidna moć | 15 kA 75 % u skladu sa IEC 60947-2 - 100...133 V AC 50/60 Hz |
| [Ics] servisna prekidna moć | 15 kA 75 % u skladu sa EN 60947-2 - 100...133 V AC 50/60 Hz |
| [Ics] servisna prekidna moć | 6000 A 100 % u skladu sa EN 60898-1 - 230 V AC 50/60 Hz |
| [Ics] servisna prekidna moć | 6000 A 100 % u skladu sa IEC 60898-1 - 230 V AC 50/60 Hz |
| [Ics] servisna prekidna moć | 10 kA 100 % u skladu sa EN 60947-2 - 72 V DC |
| [Ics] servisna prekidna moć | 10 kA 100 % u skladu sa IEC 60947-2 - 72 V DC |
| [Ics] servisna prekidna moć | 15 kA 100 % u skladu sa EN 60947-2 - 12...60 V DC |
| [Ics] servisna prekidna moć | 15 kA 100 % u skladu sa IEC 60947-2 - 12...60 V DC |
| Visina | 85 mm |
| indikator pozicije kontakta | da |
| diferencijalna zaštita | bez |
| Nosači za montažu | DIN šina |
| 9 mm redovi | 2 |
| ograničenje prekostrujne zaštite | 8 x In +/- 20 % |
| klasa limitacije | 3 u skladu sa EN 60898-1 |
| klasa limitacije | 3 u skladu sa IEC 60898-1 |
| razvodni blok češljaste sabirnice | gornji ili donji: DA |
| Masa proizvoda | 0.215 kg |
| povezivanje - priključci | pojedinačni priključni blok (gornji ili donji) 1-25 mm² kruti |
| povezivanje - priključci | pojedinačni priključni blok (gornji ili donji) 1-16 mm² fleksibilni |
| dužina ogoljenog dela žice | 14 mm za gornji ili donji priključak |
| Tip upravljanja | ručica |
| [Ui] nazivni napon izolacije | 500 V AC 50/60 Hz u skladu sa EN 60947-2 |
| [Ui] nazivni napon izolacije | 500 V AC 50/60 Hz u skladu sa IEC 60947-2 |
| Način montiranja | fiksno |
| električna trajnost | 10000 ciklusa |
| mehanička trajnost | 20000 ciklusa |
| kompatibilnost | iC60 |
| Lokalna signalizacija | indikator okidanja |
| [Uimp] nazivni podnosivi impulsni napon | 6 kV u skladu sa EN 60947-2 |
| [Uimp] nazivni podnosivi impulsni napon | 6 kV u skladu sa IEC 60947-2 |
| povezivanje | |
| boja | bela |
| Širina | 18 mm |
| Dubina | 78.5 mm |
| moment pritezanja | 2-2 N.m gornji ili donji |
| [Ue] nazivni napon | 230 V AC 50/60 Hz |
| [Ue] nazivni napon | 12...60 V AC 50/60 Hz |
| [Ue] nazivni napon | 220...240 V AC 50/60 Hz |
| [Ue] nazivni napon | 100...133 V AC 50/60 Hz |
| [Ue] nazivni napon | 72 V DC |
| [Ue] nazivni napon | 12...60 V DC |
| OKRUžENJE | |
|---|---|
| Temperatura okoline za rad uređaja | -35-70 °C |
| tropikalizacija | 2 u skladu sa IEC 60068-1 |
| IP stepen zaštite | IP20 u skladu sa IEC 60529 |
| IP stepen zaštite | IP20 u skladu sa EN 60529 |
| stepen zaprljanosti | 3 u skladu sa EN 60947-2 |
| stepen zaprljanosti | 3 u skladu sa IEC 60947-2 |
| Temperatura okoline za skladištenje | -40-85 °C |
| relativna vlažnost | 95-95 % pri 55-55 °C |
| Kategorija prenapona | IV |
| Nadmorska visina za rad | 0...2000 m |
| ODRžIVOST PONUDE | |
|---|---|
| Informacije o RoHS izuzecima | Da |
| Bez žive | Da |
| Izjava o zaštiti okoliša | ENVPEP1409009EN |
| Status održive ponude | Green Premium proizvod |
| Propis REACh | referenca ne sadrži SVHC iznad propisanog praga |
| WEEE | Ovaj proizvod je na tržištima Evropske unije neophodno odložiti u skladu sa specifičnim smernicama za prikupljanje otpada i nikako ne sme da dospe u kontejnere za otpatke. |
| RoHS regulativa za Kinu | Proizvod je izvan RoHS okvira za Kinu. Informativna deklaracija supstanci. |
| Profil cirkularnosti | N/A |
| EU RoHS direktiva | Usaglašeno |
| UGOVORNA GARANCIJA | |
|---|---|
| Garancija | 18 months |

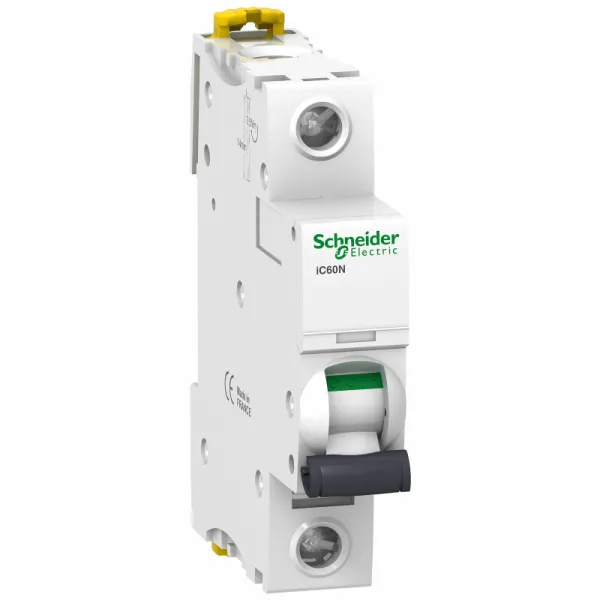

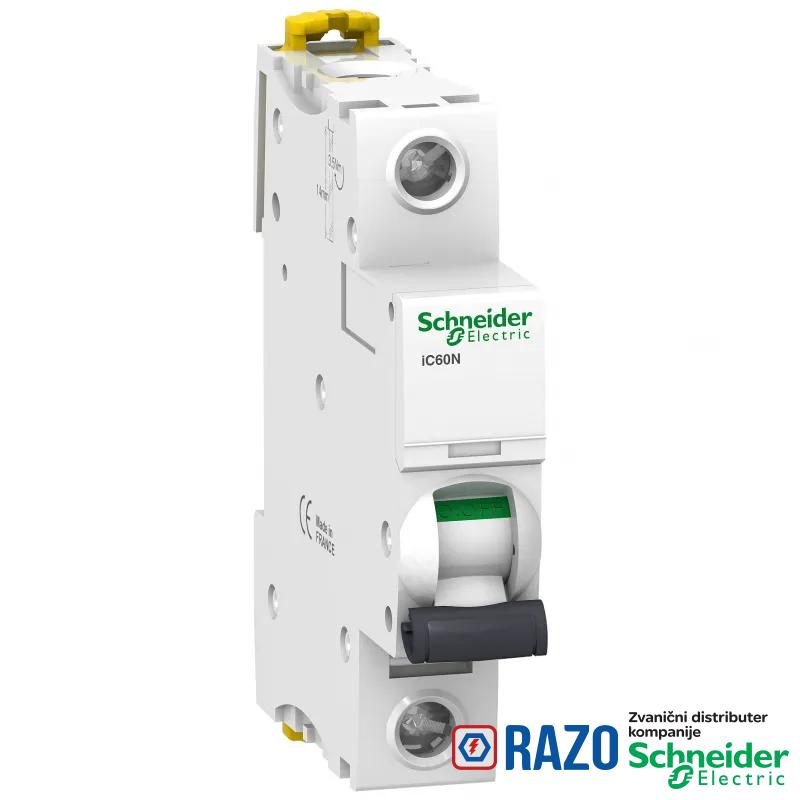

Acti9 iC60N je niskonaponski minijaturni prekidač (MCB). 1P prekidač sa 1 zaštićenim polom, 16A nazivnom strujom i C krivom zaštite. Nazivna struja kratkog spoja ide do 10kA na 220VAC do 240VAC u skladu sa EN/IEC 60947-2 standardom i 6000A na 230VAC u skladu sa EN/IEC 60898-1 standardom. U skladu sa industrijskim standardima EN/IEC 60898-1 i rezistencijalnim standardima EN/IEC 60947-2. Ovaj minijaturni prekidač štiti kola od struje kratkog spoja i preopterećenja. Njegov jedinstveni indikator VisiTrip smanjuje vreme intervencije ukazujući na neispravno kolo. Njegova VisiSafe zelena traka garantuje fizičko otvaranje kontakta i omogućava rad na održavanju na izvodima. Njegov mehanizam za brzo zatvaranje, nezavisno od ručnih operacija, poboljšava njegov vek trajanja. Ima električnu izdržljivost koja ide do 10000 ciklusa i mehaničku izdržljivost do 20000 ciklusa. Ui nazivni napon izolacije 500VAC. Njegova klasa ograničenja je 3 (u skladu sa EN/IEC60898-1) poboljšavajući troškove zaštite kola na izvodima. Proizvod se može ugraditi na DIN šinu. Širina proizvoda je 2 modula od 9mm. Stepen zaprljanosti je 3. Prenaponska kategorija je IV. Boja proizvoda je bela (RAL 9003). Dimenzije su (Š) 18mm x (V) 85mm x (D) 78.5mm. Masa proizvoda je 0.215kg. U skladu sa IEC 60529 standardom, stepen zaštite je IP20 i IP40 u ormanu. Radna temperatura je -35°C do 70°C. Temperatura skladištenja je -40°C do 85°C.
