| OSNOVNE INFORMACIJE | |
|---|---|
| [Ui] nazivni napon izolacije | kolo napajanja: 600 V u skladu sa CSA |
| [Ui] nazivni napon izolacije | kolo napajanja: 600 V u skladu sa UL |
| [Ui] nazivni napon izolacije | kolo napajanja: 690 V u skladu sa IEC 60947-4-1 |
| Tip mreže | DC |
| Tip mreže | AC |
| podešavanje termičkog preopterećenja | 9-13 A |
| Upotreba releja | zaštita motora |
| Tip proizvoda ili komponente | diferencijalni termički relej preopterećenja |
| ime proizvoda | TeSys LRD |
| Kompatibilnost proizvoda | LC1D18 |
| Kompatibilnost proizvoda | LC1D38 |
| Kompatibilnost proizvoda | LC1D32 |
| Kompatibilnost proizvoda | LC1D12 |
| Kompatibilnost proizvoda | LC1D25 |
| Kratko ime uređaja | LRD |
| grupa proizvoda | TeSys |
| DOPUNSKE INFORMACIJE | |
|---|---|
| Mrežna frekvencija | 0...400 Hz |
| dopustiva struja | 3 A pri 120 V AC-15 za signalno kolo |
| dopustiva struja | 0.22 A pri 125 V DC-13 za signalno kolo |
| [Ith] dozvoljena termička struja u vazduhu | 5 A za signalno kolo |
| prag okidanja | 1.14 +/- 0.06 Ir u skladu sa IEC 60947-4-1 |
| povezivanje - priključci | upravljačko kolo: vijčani priključni blokovi 2 kabl(ovi) 1-2.5 mm² fleksibilni bez kablovskog završetka |
| povezivanje - priključci | upravljačko kolo: vijčani priključni blokovi 2 kabl(ovi) 1-2.5 mm² fleksibilni sa |
| povezivanje - priključci | upravljačko kolo: vijčani priključni blokovi 2 kabl(ovi) 1-2.5 mm² jednožični bez kablovskog završetka |
| povezivanje - priključci | kolo napajanja: vijčani priključni blokovi 1 kabl(ovi) 1.5-10 mm² fleksibilni bez kablovskog završetka |
| povezivanje - priključci | kolo napajanja: vijčani priključni blokovi 1 kabl(ovi) 1-4 mm² fleksibilni sa |
| povezivanje - priključci | kolo napajanja: vijčani priključni blokovi 1 kabl(ovi) 1-6 mm² jednožični bez kablovskog završetka |
| osetljivost gubitka faze | struja okidanja 130 % od Ir u dve faze, poslednja na 0 |
| [Ue] nazivni napon | 690 V AC 0...400 Hz |
| moment pritezanja | upravljačko kolo: 1.7 N.m - na vijčani priključni blokovi |
| moment pritezanja | kolo napajanja: 1.7 N.m - na vijčani priključni blokovi |
| način upravljanja | crvena taster: zaustavljanje |
| način upravljanja | plava taster: reset |
| držač za montažu | ploča, sa posebnim priborom |
| držač za montažu | šina, sa posebnim priborom |
| držač za montažu | ispod kontaktora |
| kompatibilnost | LRD |
| Širina | 45 mm |
| Dubina | 70 mm |
| Masa proizvoda | 0.124 kg |
| [Uimp] nazivni podnosivi impulsni napon | 6 kV |
| temperaturna kompenzacija | -20-60 °C |
| OKRUžENJE | |
|---|---|
| Sertifikacija proizvoda | LROS (Lloyds register of shipping) |
| Sertifikacija proizvoda | GL |
| Sertifikacija proizvoda | DNV |
| Sertifikacija proizvoda | CCC |
| Sertifikacija proizvoda | UL |
| Sertifikacija proizvoda | ATEX INERIS |
| Sertifikacija proizvoda | RINA |
| Sertifikacija proizvoda | BV |
| Sertifikacija proizvoda | GOST |
| Sertifikacija proizvoda | CSA |
| Mehanička robusnost | vibracije: 6 Gn u skladu sa IEC 60068-2-6 |
| Mehanička robusnost | udara: 15 Gn za 11 ms u skladu sa IEC 60068-2-7 |
| otpornost na plamen | V1 u skladu sa UL 94 |
| Temperatura okoline za skladištenje | -60-70 °C |
| Standardi | IEC 60947-4-1 |
| Standardi | UL 508 |
| Standardi | EN 60947-5-1 |
| Standardi | ATEX D 94/9/CE |
| Standardi | EN 60947-4-1 |
| Standardi | IEC 60947-5-1 |
| Standardi | CSA C22.2 No 14 |
| zaštitni tretman | TH u skladu sa IEC 60068 |
| temperatura okoline za rad | -20-60 °C bez promene karakteristika u skladu sa IEC 60947-4-1 |
| dielektrična snaga | 6 kV pri 50 Hz u skladu sa IEC 60255-5 |
| IP stepen zaštite | IP20 u skladu sa IEC 60529 |
| ODRžIVOST PONUDE | |
|---|---|
| RoHS regulativa za Kinu | Proizvod je izvan RoHS okvira za Kinu. Informativna deklaracija supstanci. |
| Profil cirkularnosti | ENVEOLI0802006 |
| Informacije o RoHS izuzecima | Da |
| Bez žive | Da |
| Izjava o zaštiti okoliša | ENVPEP080206EN |
| Status održive ponude | Green Premium proizvod |
| EU RoHS direktiva | Usaglašeno |
| Propis REACh | referenca ne sadrži SVHC iznad propisanog praga |
| UGOVORNA GARANCIJA | |
|---|---|
| Garancija | 18 months |

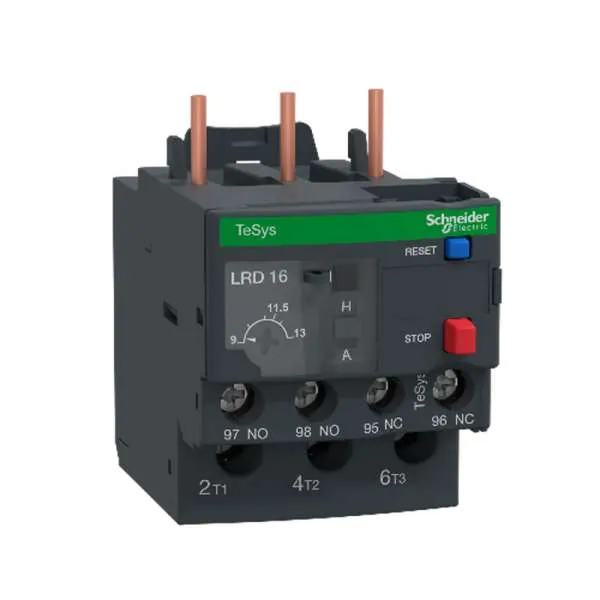

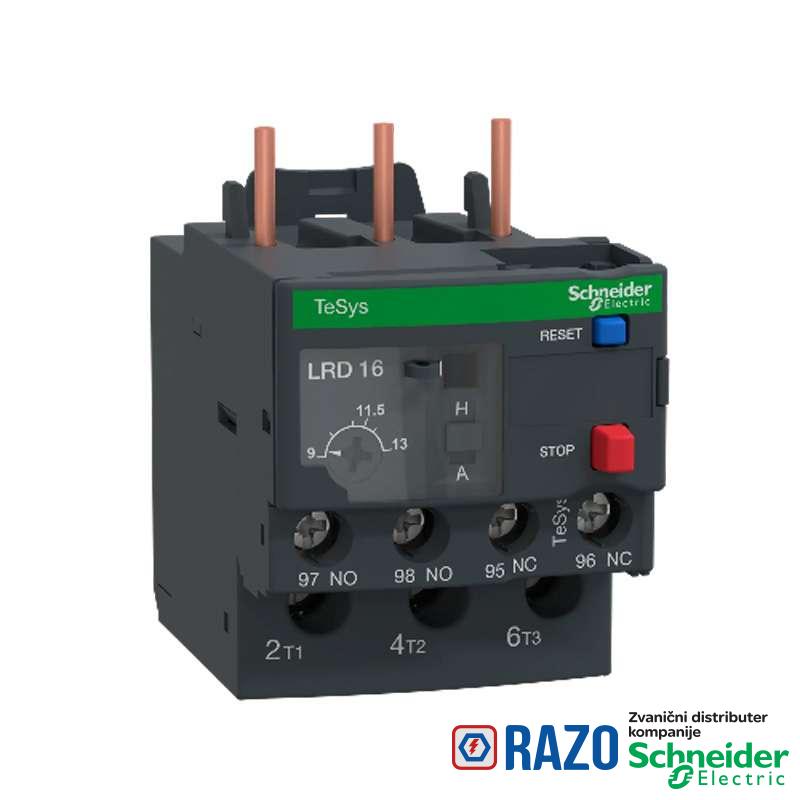

TeSys LRD je termički relej za preopterećenje, 13A/690V, podešavanje termičke zaštite 9-13A, klasa okidanja 10A, za zaštitu trofaznih motora 5.5kW na 400V. Diferencijalni uređaj sa detekcijom gubitka faze i detekcijom neravnoteže opterećenja. Poseduje taster za termičko podešavanje, izbornik za resetovanje ručno-automatski, test taster za simulaciju okidanja, reset i stop tastere, indikator sa zastavicom i 2 pomoćna kontakta 1NO + 1NC za signalizaciju greške. Tasteri za podešavanja su zaštićeni providnim poklopcem koji se može zaključati. Povezuje se direktno na donje priključke 3P kontaktora sa vijčanim priključcima LC1D12-D38. Ugradnja na DIN šinu ili pričvršćenje vijcima, odvojeno od kontaktora, sa priključnim blokom LAD7B106 (poručiti zasebno). Sertifikovan za više standarda (IEC, UL, CSA, CCC, EAC, ATEX, Marine), zeleni Premium proizvod (RoHs/Reach).
