OSNOVNE INFORMACIJE
[Ie] nazivna struja	100 A pri 35 °C
Grupa proizvoda	Canalis

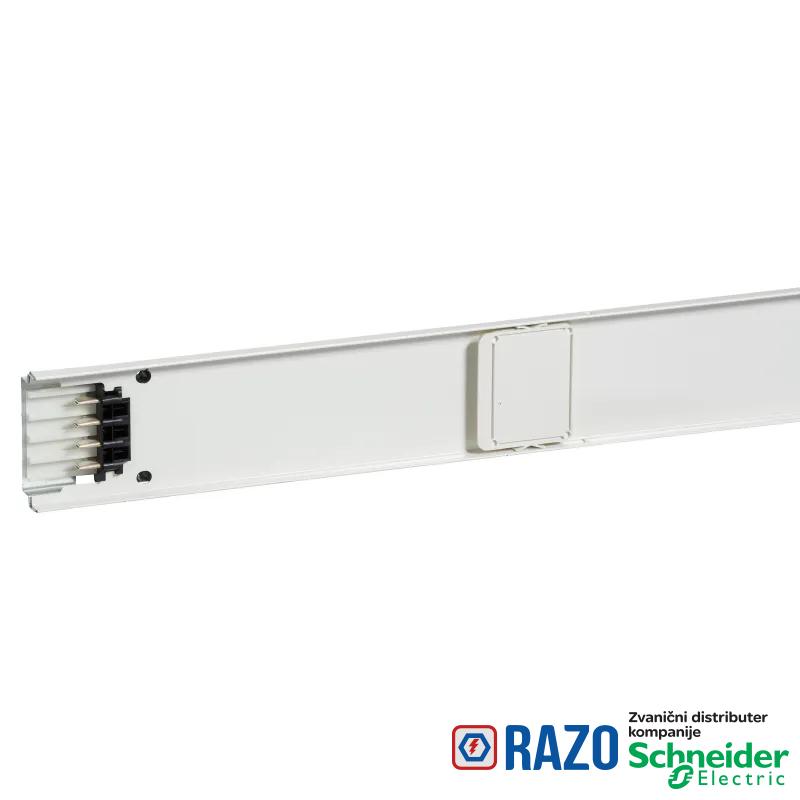

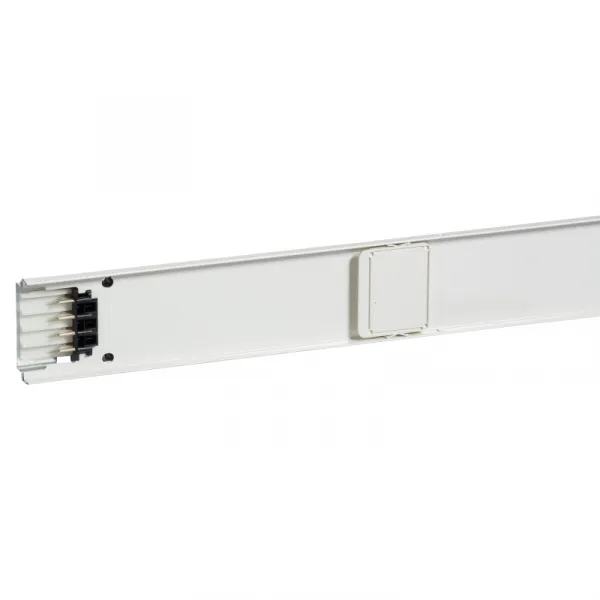

opis sabirnice	dužni element
broj otcepnih mesta	3
Tip proizvoda ili komponente	šinski razvod
ime proizvoda	KN
Dužina	3 m
Primena uređaja	razvod male snage
Kratko ime uređaja	KNT
grupa proizvoda	Canalis
polaritet šinskog razvoda	3L + PEN
polaritet šinskog razvoda	3L + N + PE

DOPUNSKE INFORMACIJE
[Icw] termička podnosiva struja kratkog spoja	2.8 kA
Mrežna frekvencija	50/60 Hz
Način montiranja	zavrtnjima
Standardi	IEC 61439-6
Standardi	IEC 60439-2
[Uimp] nazivni napon impulsa	6 kV
THDI	0-15 % 100 A
THDI	15-33 % 80 A
THDI	33-100 % 63 A
linearna otpornost	0.85 mΩ/m R20 20 °C fazni provodnik
linearna otpornost	1.66 mΩ/m X0 20 °C metod simetrične komponente faza/PE
linearna otpornost	4.18 mΩ/m Z0 20 °C metod simetrične komponente faza/PE
linearna otpornost	1.71 mΩ/m Rb0 20 °C metod impedanse faza/faza
linearna otpornost	1.73 mΩ/m Rb0 20 °C metod impedanse faza/N
linearna otpornost	2.03 mΩ/m Rb0 20 °C metod impedanse faza/PE
linearna otpornost	2.05 mΩ/m Rb1 35 °C na Inc sa metodom impedanse faza/faza
linearna otpornost	2.07 mΩ/m Rb1 35 °C na Inc sa metodom impedanse faza/N
linearna otpornost	2.43 mΩ/m Rb1 35 °C na Inc sa metodom impedanse faza/PE
linearna otpornost	0.52 mΩ/m Xb 35 °C na Inc i 50 Hz sa metodom impedanse faza/faza
linearna otpornost	0.78 mΩ/m Xb 35 °C na Inc i 50 Hz sa metodom impedanse faza/N
linearna otpornost	1.02 mΩ/m R1 35 °C na Inc i 50 Hz fazni provodnik
linearna otpornost	0.96 mΩ/m Xb 35 °C na Inc i 50 Hz sa metodom impedanse faza/PE
linearna otpornost	0.25 mΩ/m X1 35 °C na Inc i 50 Hz fazni provodnik
linearna otpornost	1.05 mΩ/m Z1 35 °C na Inc i 50 Hz fazni provodnik
linearna otpornost	1.09 mΩ/m 20 °C zaštitni provodnik
linearna otpornost	3.72 mΩ/m R0 20 °C metod simetrične komponente faza/N
linearna otpornost	1.56 mΩ/m X0 20 °C metod simetrične komponente faza/N
linearna otpornost	4.03 mΩ/m Z0 20 °C metod simetrične komponente faza/N
linearna otpornost	3.84 mΩ/m R0 20 °C metod simetrične komponente faza/PE
Električni priključak	podmazani klizni kontakt
[Ui] nazivni napon izolacije	500 V
pozicija nultog provodnika	sa gornje strane
boja	bela (RAL 9001)
Širina	92 mm
Dubina	27.5 mm
broj kola	1
magnetno polje	0.106 µT
Masa proizvoda	6.7 kg
[Ue] nazivni napon	230...500 V
maximum voltage drop	<0.088 V sa faktorom snage = 1 pri 50 Hz sa 1A za 100 m dužine
maximum voltage drop	<0.089 V sa faktorom snage = 0.9 pri 50 Hz sa 1A za 100 m dužine
maximum voltage drop	<0.084 V sa faktorom snage = 0.8 pri 50 Hz sa 1A za 100 m dužine
maximum voltage drop	<0.077 V sa faktorom snage = 0.7 pri 50 Hz sa 1A za 100 m dužine
[Ipk] nazivna vršna struja kratkog spoja	14 kA
Tip upravljanja	komunikacijom
granično termičko naprezanje	8000 kA².s

OKRUžENJE
IK stepen zaštite	IK08 u skladu sa IEC 62262
temperatura okoline za rad	0-35 °C (100 % od In)
temperatura okoline za rad	35-40 °C (97 % od In)
temperatura okoline za rad	40-45 °C (94 % od In)
temperatura okoline za rad	45-50 °C (91 % od In)
temperatura okoline za rad	50-55 °C (87 % od In)
IP stepen zaštite	IP55 u skladu sa IEC 60529

ODRžIVOST PONUDE
RoHS regulativa za Kinu	Proaktivna RoHS deklaracija za Kinu (izvan RoHS pravnog okvira za Kinu)
Profil cirkularnosti	N/A
Informacije o RoHS izuzecima	Da
Bez žive	Da
Izjava o zaštiti okoliša	ENVPEP061105EN
Status održive ponude	Green Premium proizvod
Bez toksičnih teških metala	Da
EU RoHS direktiva	Usaglašeno
Propis REACh	referenca ne sadrži SVHC iznad propisanog praga
REACh bez SVHC	Da
WEEE	Ovaj proizvod je na tržištima Evropske unije neophodno odložiti u skladu sa specifičnim smernicama za prikupljanje otpada i nikako ne sme da dospe u kontejnere za otpatke.
