OSNOVNE INFORMACIJE
[Ie] nazivna struja	3200 A pri 35 °C
Grupa proizvoda	Canalis
kolo uzemljenja	standardno uzemljenje
kod prekidne moći	HA
posebna izvedba	standardna verzija
Zaštitna oprema	jedinica šinskog razvoda

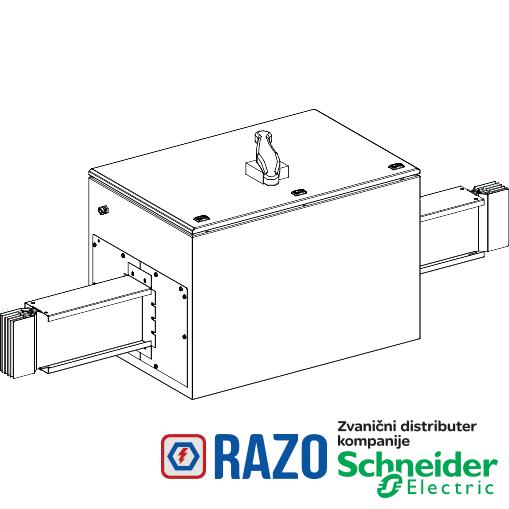

Tip proizvoda ili komponente	spojni prekidač
ime proizvoda	KT
Dužina	2000 mm
Primena uređaja	sigurnost
Materijal	aluminijum
Kratko ime uređaja	KTA
grupa proizvoda	Canalis
ime rastavljača	Masterpact NW32
polaritet šinskog razvoda	3L + N + PE

DOPUNSKE INFORMACIJE
Mrežna frekvencija	50/60 Hz
Tip dimenzije	deo za spajanje
Visina	324 mm
za ormane nazivnih dimenzija	700 mm W: 830 mm D: 900 mm
Standardi	IEC 61439-1
Standardi	IEC 61439-6
THDI	0-15 % 3200 A
THDI	15-33 % 4000 A
linearna otpornost	L: Z1 35 °C= 0.022 mΩ/m na Inc i 50 Hz
linearna otpornost	L - PE: Xb 35 °C= 0.106 mΩ/m na Inc i 50 Hz sa metodom impedanse
linearna otpornost	L: R1 35 °C= 0.021 mΩ/m na Inc i 50 Hz
linearna otpornost	L: X1 35 °C= 0.007 mΩ/m na Inc i 50 Hz
linearna otpornost	L: R20 20 °C= 0.017 mΩ/m
linearna otpornost	PE: 20 °C= 0.093 mΩ/m
linearna otpornost	L - N: R0 20 °C= 0.083 mΩ/m metod simetrične komponente
linearna otpornost	L - N: X0 20 °C= 0.035 mΩ/m metod simetrične komponente
linearna otpornost	L - N: Z0 20 °C= 0.09 mΩ/m metod simetrične komponente
linearna otpornost	L - N: Rb0 20 °C= 0.039 mΩ/m metod impedanse
linearna otpornost	L - N: Rb1 35 °C= 0.049 mΩ/m na Inc sa metodom impedanse
linearna otpornost	L - PE: R0 20 °C= 0.303 mΩ/m metod simetrične komponente
linearna otpornost	L - N: Xb 35 °C= 0.016 mΩ/m na Inc i 50 Hz sa metodom impedanse
linearna otpornost	L - PE: X0 20 °C= 0.17 mΩ/m metod simetrične komponente
linearna otpornost	L - PE: Z0 20 °C= 0.347 mΩ/m metod simetrične komponente
linearna otpornost	L - L: Rb0 20 °C= 0.038 mΩ/m metod impedanse
linearna otpornost	L - PE: Rb0 20 °C= 0.154 mΩ/m metod impedanse
linearna otpornost	L - L: Rb1 35 °C= 0.049 mΩ/m na Inc sa metodom impedanse
linearna otpornost	L - PE: Rb1 35 °C= 0.197 mΩ/m na Inc sa metodom impedanse
linearna otpornost	L - L: Xb 35 °C= 0.01 mΩ/m na Inc i 50 Hz sa metodom impedanse
materijal kontakata	bakar
materijal kućišta	poliesterski film
[Ui] nazivni napon izolacije	1000 V
pozicija nultog provodnika	desno
boja	bela (RAL 9001)
Širina	140 mm
linearno opterećenje	37 kg/m
magnetno polje	2.1 µT
[Icw] kratkotrajna podnosiva struja kratkog spoja	86 kA
[Ue] nazivni napon	690 V
maximum voltage drop	<0.0018 V sa faktorom snage = 1 pri 50 Hz sa 1A za 100 m dužine
maximum voltage drop	<0.0019 V sa faktorom snage = 0.9 pri 50 Hz sa 1A za 100 m dužine
maximum voltage drop	<0.0018 V sa faktorom snage = 0.8 pri 50 Hz sa 1A za 100 m dužine
maximum voltage drop	<0.0017 V sa faktorom snage = 0.7 pri 50 Hz sa 1A za 100 m dužine
[Ipk] nazivna vršna struja kratkog spoja	189 kA
Tip upravljanja	zakretna ručica
granično termičko naprezanje	7396 A².s

OKRUžENJE
IK stepen zaštite	IK08 u skladu sa IEC 62262
temperatura okoline za rad	0-35 °C (100 % od In)
temperatura okoline za rad	35-40 °C (97 % od In)
temperatura okoline za rad	40-45 °C (93 % od In)
temperatura okoline za rad	45-50 °C (90 % od In)
temperatura okoline za rad	50-55 °C (86 % od In)
IP stepen zaštite	IP55 u skladu sa IEC 60529

ODRžIVOST PONUDE
RoHS regulativa za Kinu	Proaktivna RoHS deklaracija za Kinu (izvan RoHS pravnog okvira za Kinu)
Profil cirkularnosti	N/A
Informacije o RoHS izuzecima	Da
Bez žive	Da
Izjava o zaštiti okoliša	ENVPEP061104EN
Status održive ponude	Green Premium proizvod
Bez toksičnih teških metala	Da
EU RoHS direktiva	Usaglašeno
Propis REACh	referenca ne sadrži SVHC iznad propisanog praga
REACh bez SVHC	Da
WEEE	Ovaj proizvod je na tržištima Evropske unije neophodno odložiti u skladu sa specifičnim smernicama za prikupljanje otpada i nikako ne sme da dospe u kontejnere za otpatke.
