OSNOVNE INFORMACIJE
Mrežna frekvencija	50/60 Hz
[Ics] servisna prekidna moć	10 kA pri 660/690 V AC 50/60 Hz u skladu sa IEC 60947-2
[Ics] servisna prekidna moć	100 kA pri 220/240 V AC 50/60 Hz u skladu sa IEC 60947-2
[Ics] servisna prekidna moć	35 kA pri 525 V AC 50/60 Hz u skladu sa IEC 60947-2
[Ics] servisna prekidna moć	50 kA pri 500 V AC 50/60 Hz u skladu sa IEC 60947-2
[Ics] servisna prekidna moć	65 kA pri 440 V AC 50/60 Hz u skladu sa IEC 60947-2
[Ics] servisna prekidna moć	70 kA pri 380/415 V AC 50/60 Hz u skladu sa IEC 60947-2
[In] nazivna struja	100 A pri 40 °C
Grupa proizvoda	NSX100...250
[Ue] nazivni napon	690 V AC 50/60 Hz u skladu sa IEC 60947-2
Tip mreže	AC
kod prekidne moći	H
Tip proizvoda ili komponente	osnovni ram
ime proizvoda	Compact NSX
grupa proizvoda	Compact
kategorija upotrebe	kategorija A
stepen zaprljanosti	3 u skladu sa IEC 60947-1
prekidna moć	10 kA pri 600 V AC 50/60 Hz u skladu sa UL 508
prekidna moć	85 kA pri 240 V AC 50/60 Hz u skladu sa UL 508
prekidna moć	65 kA pri 480 V AC 50/60 Hz u skladu sa UL 508
prekidna moć	10 kA Icu pri 660/690 V AC 50/60 Hz u skladu sa IEC 60947-2
prekidna moć	100 kA Icu pri 220/240 V AC 50/60 Hz u skladu sa IEC 60947-2
prekidna moć	35 kA Icu pri 525 V AC 50/60 Hz u skladu sa IEC 60947-2
prekidna moć	50 kA Icu pri 500 V AC 50/60 Hz u skladu sa IEC 60947-2
prekidna moć	65 kA Icu pri 440 V AC 50/60 Hz u skladu sa IEC 60947-2
prekidna moć	70 kA Icu pri 380/415 V AC 50/60 Hz u skladu sa IEC 60947-2
[Ui] nazivni napon izolacije	800 V AC 50/60 Hz u skladu sa IEC 60947-2
pogodno za izolaciju	da u skladu sa EN 60947-2
pogodno za izolaciju	da u skladu sa IEC 60947-2
Broj polova	4P
pozicija nultog provodnika	levo
[Uimp] nazivni podnosivi impulsni napon	8 kV u skladu sa IEC 60947-2
Primena uređaja	razvod električne energije

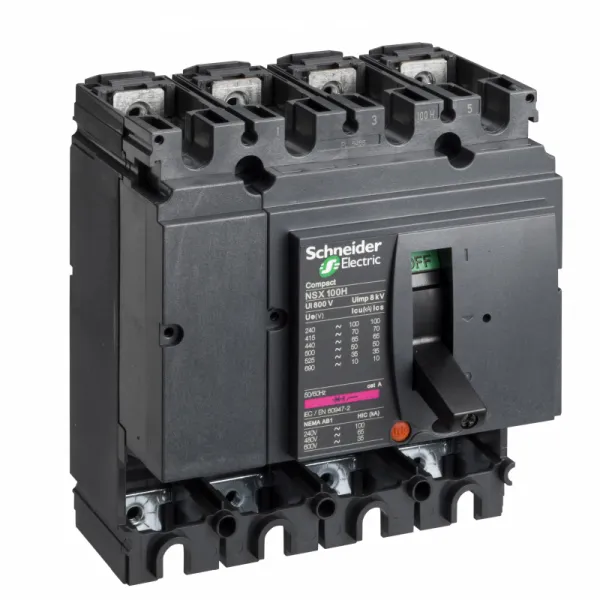

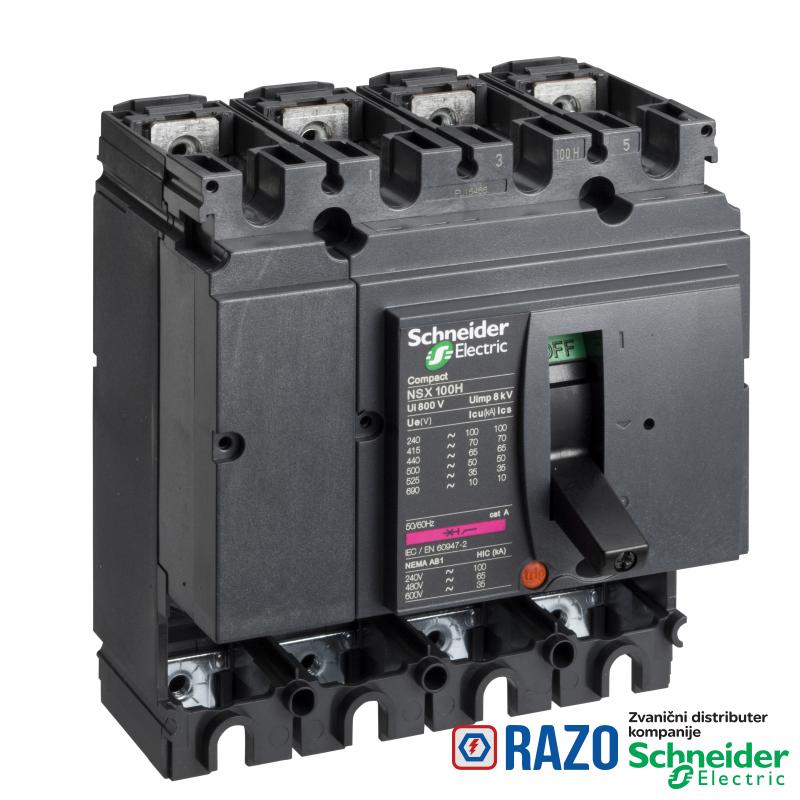

Kratko ime uređaja	Compact NSX100H
ime prekidača	Compact NSX100H

DOPUNSKE INFORMACIJE
Visina	161 mm
povezivanje	35 mm
Nosači za montažu	zadnja ploča
donji priključak	prednji
Tip upravljanja	ručica
gornji priključak	prednja
Način montiranja	fiksno
električna trajnost	10000 ciklusa 690 V AC 50/60 Hz In u skladu sa IEC 60947-2
električna trajnost	20000 ciklusa 690 V AC 50/60 Hz In/2 u skladu sa IEC 60947-2
električna trajnost	30000 ciklusa 440 V AC 50/60 Hz In u skladu sa IEC 60947-2
električna trajnost	50000 ciklusa 440 V AC 50/60 Hz In/2 u skladu sa IEC 60947-2
mehanička trajnost	50000 ciklusa u skladu sa IEC 60947-2
kompatibilnost	NSX100
Tip zaštite	bez zaštite
Širina	140 mm
Dubina	86 mm

OKRUžENJE
Sertifikacija proizvoda	CSA
Sertifikacija proizvoda	UL
IK stepen zaštite	IK07 u skladu sa IEC 62262
Temperatura okoline za rad uređaja	-35-70 °C
Standardi	IEC 60947-2
Standardi	EN 60947-2
Standardi	UL 508
IP stepen zaštite	IP40 u skladu sa IEC 60529
Temperatura okoline za skladištenje	-55-85 °C

ODRžIVOST PONUDE
Informacije o RoHS izuzecima	Da
Bez žive	Da
Izjava o zaštiti okoliša	ENVPEP120606EN
Status održive ponude	Green Premium proizvod
Propis REACh	referenca ne sadrži SVHC iznad propisanog praga
RoHS regulativa za Kinu	Proizvod je izvan RoHS okvira za Kinu. Informativna deklaracija supstanci.
Profil cirkularnosti	ENVEOLI120604EN
EU RoHS direktiva	Proaktivna usaglašenost (proizvod nije u zakonskom okviru direktive EU RoHS)
