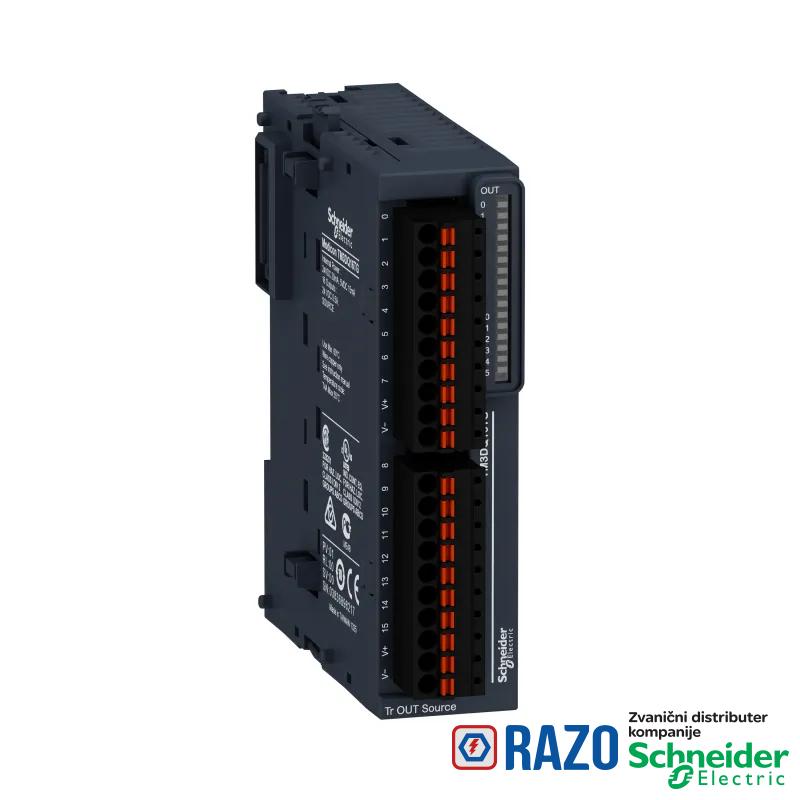

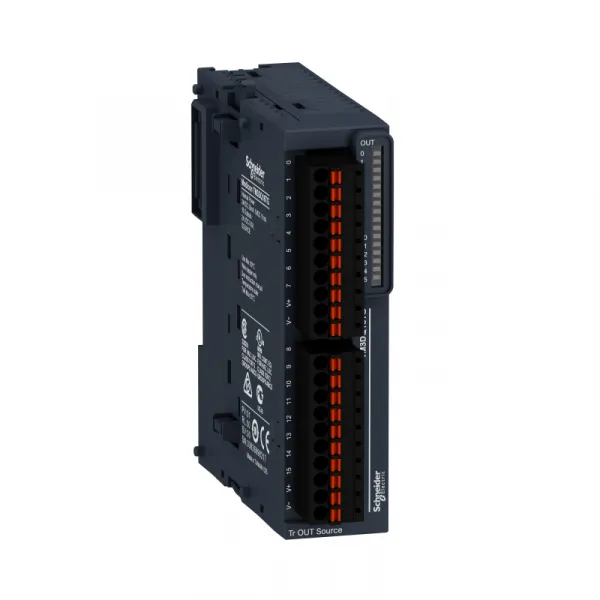

| OSNOVNE INFORMACIJE | |
|---|---|
| tip digitalnog izlaza | tranzistor |
| Grupa proizvoda | Modicon TM3 |
| logika digitalnog izlaza | pozitivna logika (source) |
| broj digitalnih izlaza | 16 |
| Tip proizvoda ili komponente | digitalni izlazni modul |
| struja digitalnog izlaza | 500 mA za tranzistorski izlaz |
| napon digitalnog izlaza | 24 V DC za tranzistorski izlaz |
| Kompatibilnost grupe proizvoda | Modicon M221 |
| Kompatibilnost grupe proizvoda | Modicon M241 |
| Kompatibilnost grupe proizvoda | Modicon M251 |
| DOPUNSKE INFORMACIJE | |
|---|---|
| električna veza | 10 x 1.5 mm² odvojivi opružni priključak sa razmak 3.81 mm podešavanje za izlaze |
| maximum cable distance between devices | neoklopljen kabl: <30 m za tranzistorski izlaz |
| Visina | 90 mm |
| označavanje | CE |
| vreme odziva | 450 µs (uključenje) |
| vreme odziva | 450 µs (isključenje) |
| broj digitalnih I/O | 16 |
| Masa proizvoda | 0.11 kg |
| maximum voltage drop | <0.4 V |
| potrošnja struje | 5 mA pri 5 V DC putem bus konektora (u stanju OFF) |
| potrošnja struje | 0 mA pri 24 V DC putem bus konektora (u stanju OFF) |
| potrošnja struje | 15 mA pri 5 V DC putem bus konektora (u stanju ON) |
| potrošnja struje | 20 mA pri 24 V DC putem bus konektora (u stanju ON) |
| držač za montažu | tip TH35-15 šina u skladu sa IEC 60715 |
| držač za montažu | tip TH35-7.5 šina u skladu sa IEC 60715 |
| držač za montažu | ploča ili panel sa setom za montažu |
| lokalna signalizacija | status izlaza: 1 LED po kanalu (zelena) |
| Širina | 27.4 mm |
| Dubina | 84.6 mm |
| maximum tungsten load | <3 W za tranzistorski izlaz |
| maximum leakage current | 0.1 mA za tranzistorski izlaz |
| izolacija | između izlaza i interne elektronike pri 500 V AC |
| izolacija | neizolovano između izlaza |
| OKRUžENJE | |
|---|---|
| Sertifikacija proizvoda | C-Tick |
| Sertifikacija proizvoda | cULus |
| otpornost na emisije vezane sa vodovima, indukovane EM poljima | 10 V 0.15...80 MHz u skladu sa EN/IEC 61000-4-6 |
| otpornost na emisije vezane sa vodovima, indukovane EM poljima | 3 V frekvencija uzorka (2, 3, 4, 6.2, 8.2, 12.6, 16.5, 18.8, 22, 25 MHz) u skladu sa pomorska specifikacija (LR, ABS, DNV, GL) |
| otpornost na elektromagnetna polja | 10 V/m 80 MHz...1 GHz u skladu sa EN/IEC 61000-4-3 |
| otpornost na elektromagnetna polja | 3 V/m 1.4 GHz...2 GHz u skladu sa EN/IEC 61000-4-3 |
| otpornost na elektromagnetna polja | 1 V/m 2 GHz...3 GHz u skladu sa EN/IEC 61000-4-3 |
| Standardi | EN/IEC 61131-2 |
| Standardi | EN/IEC 61010-2-201 |
| Temperatura okoline za rad | -10-35 °C vertikalne instalacije |
| Temperatura okoline za rad | -10-55 °C horizontalnu instalaciju |
| nadmorska visina skladištenja | 0-3000 m |
| Stepen zaprljanosti | 2 |
| otpornost na udare | 15 gn za 11 milisekundi |
| otpornost na magnetna polja | 30 A/m 50/60 Hz u skladu sa EN/IEC 61000-4-8 |
| otpornost na vibracije | 3.5 mm pri 5-8.4 Hz na DIN šina |
| otpornost na vibracije | 3 gn pri 8.4-150 Hz na DIN šina |
| otpornost na vibracije | 3.5 mm pri 5-8.4 Hz na panel |
| otpornost na vibracije | 3 gn pri 8.4-150 Hz na panel |
| Temperatura okoline za skladištenje | -25-70 °C |
| relativna vlažnost | 10-95 %, bez kondenzacije (u radu) |
| relativna vlažnost | 10-95 %, bez kondenzacije (skladištenje) |
| podnosivi naponski udar | 1 kV I/O asimetrični režim u skladu sa EN/IEC 61000-4-5 DC |
| IP stepen zaštite | IP20 sa zaštitnim poklopcem na mestu |
| otpornost na elektrostatičko pražnjenje | 8 kV u vazduhu u skladu sa EN/IEC 61000-4-2 |
| otpornost na elektrostatičko pražnjenje | 4 kV na kontaktu u skladu sa EN/IEC 61000-4-2 |
| Nadmorska visina za rad | 0...2000 m |
| otpornost na brze prelaze | 1 kV za I/O u skladu sa EN/IEC 61000-4-4 |
| elektromagnetna emisija | emisije vezane sa zračenjem - test nivo: 40 dBμV/m QP klasa A 10 m) pri 30-230 MHz u skladu sa EN/IEC 55011 |
| elektromagnetna emisija | emisije vezane sa zračenjem - test nivo: 47 dBμV/m QP klasa A 10 m) pri 230-1000 MHz u skladu sa EN/IEC 55011 |
| ODRžIVOST PONUDE | |
|---|---|
| Informacije o RoHS izuzecima | Da |
| Bez žive | Da |
| Izjava o zaštiti okoliša | ENVPEP1402009EN |
| Status održive ponude | Green Premium proizvod |
| Bez toksičnih teških metala | Da |
| Propis REACh | referenca sadrži SVHC iznad propisanog praga |
| REACh bez SVHC | Da |
| WEEE | Ovaj proizvod je na tržištima Evropske unije neophodno odložiti u skladu sa specifičnim smernicama za prikupljanje otpada i nikako ne sme da dospe u kontejnere za otpatke. |
| RoHS regulativa za Kinu | X |
| Profil cirkularnosti | ENVEOLI1402009EN |
| EU RoHS direktiva | Proaktivna usaglašenost (proizvod nije u zakonskom okviru direktive EU RoHS) |
