OSNOVNE INFORMACIJE
tip digitalnog izlaza	tranzistor
Grupa proizvoda	Modicon TM3
logika digitalnog izlaza	pozitivna logika (source)
broj digitalnih izlaza	32
Tip proizvoda ili komponente	digitalni izlazni modul
struja digitalnog izlaza	100 mA za tranzistorski izlaz
napon digitalnog izlaza	24 V DC za tranzistorski izlaz
Kompatibilnost grupe proizvoda	Modicon M241
Kompatibilnost grupe proizvoda	Modicon M251
Kompatibilnost grupe proizvoda	Modicon M221

DOPUNSKE INFORMACIJE
električna veza	HE-10 konektorza izlaze
maximum cable distance between devices	neoklopljen kabl: <5 m za tranzistorski izlaz
Visina	90 mm
označavanje	CE
vreme odziva	450 µs (uključenje)
vreme odziva	450 µs (isključenje)
broj digitalnih I/O	32
Masa proizvoda	0.112 kg
maximum voltage drop	<0.4 V
potrošnja struje	5 mA pri 5 V DC putem bus konektora (u stanju OFF)
potrošnja struje	0 mA pri 24 V DC putem bus konektora (u stanju OFF)
potrošnja struje	25 mA pri 5 V DC putem bus konektora (u stanju ON)
potrošnja struje	40 mA pri 24 V DC putem bus konektora (u stanju ON)
držač za montažu	tip TH35-15 šina u skladu sa IEC 60715
držač za montažu	tip TH35-7.5 šina u skladu sa IEC 60715
držač za montažu	ploča ili panel sa setom za montažu
lokalna signalizacija	status izlaza: 1 LED po kanalu (zelena)
Širina	33.5 mm
Dubina	81.3 mm
maximum tungsten load	<1.2 W za tranzistorski izlaz
maximum leakage current	0.1 mA za tranzistorski izlaz
izolacija	između izlaza i interne elektronike pri 500 V AC
izolacija	neizolovano između izlaza

OKRUžENJE
Sertifikacija proizvoda	C-Tick
Sertifikacija proizvoda	cULus
otpornost na emisije vezane sa vodovima, indukovane EM poljima	10 V 0.15...80 MHz u skladu sa EN/IEC 61000-4-6
otpornost na emisije vezane sa vodovima, indukovane EM poljima	3 V frekvencija uzorka (2, 3, 4, 6.2, 8.2, 12.6, 16.5, 18.8, 22, 25 MHz) u skladu sa pomorska specifikacija (LR, ABS, DNV, GL)
otpornost na elektromagnetna polja	10 V/m 80 MHz...1 GHz u skladu sa EN/IEC 61000-4-3
otpornost na elektromagnetna polja	3 V/m 1.4 GHz...2 GHz u skladu sa EN/IEC 61000-4-3
otpornost na elektromagnetna polja	1 V/m 2 GHz...3 GHz u skladu sa EN/IEC 61000-4-3
Standardi	EN/IEC 61131-2
Standardi	EN/IEC 61010-2-201
Temperatura okoline za rad	-10-35 °C vertikalne instalacije
Temperatura okoline za rad	-10-55 °C horizontalnu instalaciju
nadmorska visina skladištenja	0-3000 m
Stepen zaprljanosti	2
otpornost na udare	15 gn za 11 milisekundi
otpornost na magnetna polja	30 A/m 50/60 Hz u skladu sa EN/IEC 61000-4-8
otpornost na vibracije	3.5 mm pri 5-8.4 Hz na DIN šina
otpornost na vibracije	3 gn pri 8.4-150 Hz na DIN šina
otpornost na vibracije	3.5 mm pri 5-8.4 Hz na panel
otpornost na vibracije	3 gn pri 8.4-150 Hz na panel
Temperatura okoline za skladištenje	-25-70 °C
relativna vlažnost	10-95 %, bez kondenzacije (u radu)
relativna vlažnost	10-95 %, bez kondenzacije (skladištenje)
podnosivi naponski udar	1 kV I/O asimetrični režim u skladu sa EN/IEC 61000-4-5 DC
IP stepen zaštite	IP20 sa zaštitnim poklopcem na mestu
otpornost na elektrostatičko pražnjenje	8 kV u vazduhu u skladu sa EN/IEC 61000-4-2
otpornost na elektrostatičko pražnjenje	4 kV na kontaktu u skladu sa EN/IEC 61000-4-2
Nadmorska visina za rad	0...2000 m
otpornost na brze prelaze	1 kV za I/O u skladu sa EN/IEC 61000-4-4
elektromagnetna emisija	emisije vezane sa zračenjem - test nivo: 40 dBμV/m QP klasa A 10 m) pri 30-230 MHz u skladu sa EN/IEC 55011
elektromagnetna emisija	emisije vezane sa zračenjem - test nivo: 47 dBμV/m QP klasa A 10 m) pri 230-1000 MHz u skladu sa EN/IEC 55011

ODRžIVOST PONUDE
Informacije o RoHS izuzecima	Da
Bez žive	Da
Izjava o zaštiti okoliša	ENVPEP1402009EN
Status održive ponude	Green Premium proizvod
Bez toksičnih teških metala	Da
Propis REACh	referenca sadrži SVHC iznad propisanog praga
REACh bez SVHC	Da
WEEE	Ovaj proizvod je na tržištima Evropske unije neophodno odložiti u skladu sa specifičnim smernicama za prikupljanje otpada i nikako ne sme da dospe u kontejnere za otpatke.
RoHS regulativa za Kinu	X
Profil cirkularnosti	ENVEOLI1402009EN
EU RoHS direktiva	Proaktivna usaglašenost (proizvod nije u zakonskom okviru direktive EU RoHS)

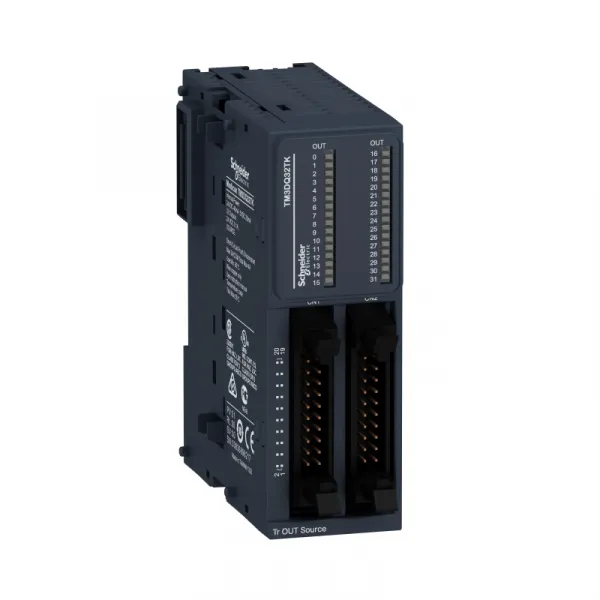

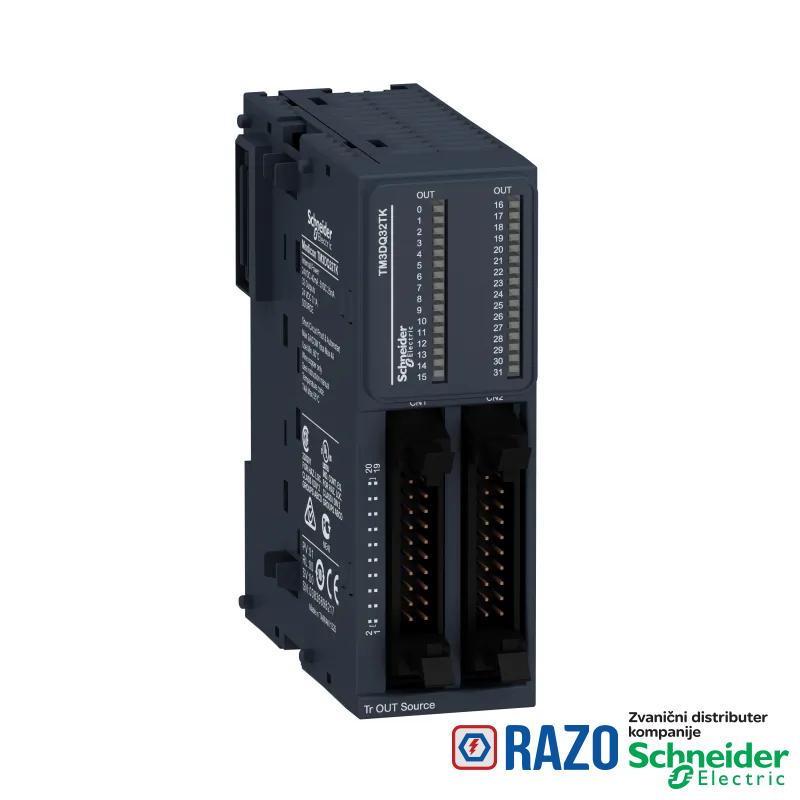

Ovaj proizvod je deo linije Modicon TM3 ulazno-izlaznih modula za Modicon M221, M241, M251 i M262. Diskretni izlazni modul obezbeđuje 32 tranzistorska izlaza sa source (pozitivnom) logikom To je izlazni modul sa izlaznim naponom od 24V DC i potrošnjom struje od 40 mA na 24V DC preko bus konektora. Ovaj proizvod može da kontroliše frekventne regulatore ili bilo koji uređaj opremljen strujnim ili naponskim ulazom. Postoji izolacija između izlaza i unutrašnje logike na 500V AC, bez izolacije između izlaza. Opremljen je sa izlazima konektora HE-10 za električne povezivanje. Proizvod je IP20 nivo zaštite. Dimenzije su 33,5mm (širina), 81,3mm (dubina), 90mm (visina). Težina je 0,115 kg. Ovaj proizvod je sertifikovan CE, CULus i C-Tick. Ispunjava EN/IEC 61131-2 i EN/IEC 61010-2-201 standarde. Ovaj modul je kompatibilan sa logičkim kontrolerima Modicon M262, Modicon M241, Modicon M251 i Modicon M221. Podržava top hat tip TH35-15, top hat tip TH35-7.5 šine u skladu sa IEC 60715 i montiranje na ploču ili panel sa kompletom za fiksiranje. Modicon TM3 moduli za proširenje projektovani su sa jednostavnim mehanizmom za spajanje međusobnim zaključavanjem. Bus konektor za proširenje koristi se za distribuciju podataka i napajanja prilikom sklapanja modula Modicon TM3 sa logičkim kontrolerima. Povećajte performanse kontrolera ulazno-izlaznim sistemom Modicon TM3 posebno dizajniranim za logičke kontrolere Modicon M221, M241 i M251.
