| OSNOVNE INFORMACIJE | |
|---|---|
| Grupa proizvoda | Modicon TM3 |
| tip analognog izlaza | struja: 4...20 mA |
| tip analognog izlaza | struja: 0...20 mA |
| tip analognog izlaza | napon: 0...10 V |
| tip analognog izlaza | napon: - 10...10 V |
| Tip proizvoda ili komponente | analogni izlazni modul |
| Broj analognih izlaza | 2 |
| Kompatibilnost grupe proizvoda | Modicon M241 |
| Kompatibilnost grupe proizvoda | Modicon M221 |
| Kompatibilnost grupe proizvoda | Modicon M251 |
| DOPUNSKE INFORMACIJE | |
|---|---|
| električna veza | 11 x 2.5 mm² odvojivi vijčani priključni blok sa razmak 5.08 mm podešavanje za izlaze i napajanje |
| Visina | 90 mm |
| tip opterećenja | rezistivno |
| tip kabla | oklopljen kabl sa upredenim paricama <30 m za izlaz kolo |
| nelinearnost | +/- 0.01 %FS |
| LSB vrednost | 2.44 mV 0...10 Vnapon |
| LSB vrednost | 4.88 mV - 10...10 Vnapon |
| LSB vrednost | 4.88 µA 0...20 mAstruja |
| LSB vrednost | 3.91 µA 4...20 mAstruja |
| označavanje | CE |
| Masa proizvoda | 0.115 kg |
| apsolutna greška tačnosti | +/- 0.1 % od pune skale pri 25 °C |
| apsolutna greška tačnosti | +/- 1 % od pune skale |
| potrošnja struje | 40 mA pri 5 V DC putem bus konektora punog opterećenja |
| potrošnja struje | 35 mA pri 5 V DC putem bus konektora bez opterećenja |
| potrošnja struje | 30 mA pri 24 V DC putem spoljašnjeg napajanja bez opterećenja |
| potrošnja struje | 70 mA pri 24 V DC putem spoljašnjeg napajanja punog opterećenja |
| vreme konverzije | 1 ms + 1 ms po kanalu + 1 vreme ciklusa kontrolera |
| rezolucija analognog izlaza | 11 bitova + znak |
| rezolucija analognog izlaza | 12 bitova |
| temperaturni drift | +/- 0.006 %FS/°C |
| ograničenje napona napajanja | 20.4-28.8 V |
| vreme stabilizacije | 1 milisekundi |
| impedansa omskog opterećenja | 1 kOhm napon |
| impedansa omskog opterećenja | 300 Ohm struja |
| talasanje izlaza | 20 mV |
| držač za montažu | tip TH35-15 šina u skladu sa IEC 60715 |
| držač za montažu | tip TH35-7.5 šina u skladu sa IEC 60715 |
| držač za montažu | ploča ili panel sa setom za montažu |
| lokalna signalizacija | PWR: 1 LED (zelena) |
| podnosivi naponski udar | 1 kV napajanje asimetrični režim u skladu sa EN/IEC 61000-4-5 |
| podnosivi naponski udar | 0.5 kV napajanje diferencijalni režim u skladu sa EN/IEC 61000-4-5 |
| podnosivi naponski udar | 1 kV izlaz asimetrični režim u skladu sa EN/IEC 61000-4-5 |
| preslušavanje | <= 1 LSB |
| Širina | 23.6 mm |
| Dubina | 70 mm |
| [Us] nazivni napon | 24 V DC |
| izolacija | između izlaza i napajanja pri 1500 V AC |
| izolacija | između izlaza i interne elektronike pri 500 V AC |
| tačnost ponavljanja | +/- 0.4 %FS |
| OKRUžENJE | |
|---|---|
| otpornost na emisije vezane sa vodovima, indukovane EM poljima | 10 V 0.15...80 MHz u skladu sa EN/IEC 61000-4-6 |
| otpornost na emisije vezane sa vodovima, indukovane EM poljima | 3 V frekvencija uzorka (2, 3, 4, 6.2, 8.2, 12.6, 16.5, 18.8, 22, 25 MHz) u skladu sa pomorska specifikacija (LR, ABS, DNV, GL) |
| otpornost na elektromagnetna polja | 10 V/m 80 MHz...1 GHz u skladu sa EN/IEC 61000-4-3 |
| otpornost na elektromagnetna polja | 3 V/m 1.4 GHz...2 GHz u skladu sa EN/IEC 61000-4-3 |
| otpornost na elektromagnetna polja | 1 V/m 2 GHz...3 GHz u skladu sa EN/IEC 61000-4-3 |
| Standardi | EN/IEC 61010-2-201 |
| Standardi | EN/IEC 61131-2 |
| otpornost na mikroprekide | 10 milisekundi |
| Temperatura okoline za rad | -10-55 °C horizontalnu instalaciju |
| Temperatura okoline za rad | -10-35 °C vertikalne instalacije |
| nadmorska visina skladištenja | 0-3000 m |
| Stepen zaprljanosti | 2 |
| otpornost na udare | 15 gn za 11 milisekundi |
| otpornost na magnetna polja | 30 A/m u skladu sa EN/IEC 61000-4-8 |
| otpornost na vibracije | 3.5 mm pri 5-8.4 Hz na DIN šina |
| otpornost na vibracije | 3 gn pri 8.4-150 Hz na DIN šina |
| Temperatura okoline za skladištenje | -25-70 °C |
| relativna vlažnost | 10-95 %, bez kondenzacije (u radu) |
| relativna vlažnost | 10-95 %, bez kondenzacije (skladištenje) |
| otpornost na elektrostatičko pražnjenje | 8 kV u vazduhu u skladu sa EN/IEC 61000-4-2 |
| otpornost na elektrostatičko pražnjenje | 4 kV na kontaktu u skladu sa EN/IEC 61000-4-2 |
| IP stepen zaštite | IP20 |
| otpornost na brze prelaze | 1 kV u skladu sa EN/IEC 61000-4-4 (I/O) |
| Nadmorska visina za rad | 0...2000 m |
| elektromagnetna emisija | emisije vezane sa zračenjem - test nivo: 40 dBμV/m QP klasa A 10 m) pri 30-230 MHz u skladu sa EN/IEC 55011 |
| elektromagnetna emisija | emisije vezane sa zračenjem - test nivo: 47 dBμV/m QP klasa A 10 m) pri 230-1000 MHz u skladu sa EN/IEC 55011 |
| ODRžIVOST PONUDE | |
|---|---|
| Informacije o RoHS izuzecima | Da |
| Bez žive | Da |
| Izjava o zaštiti okoliša | ENVPEP1402009EN |
| Status održive ponude | Green Premium proizvod |
| Bez toksičnih teških metala | Da |
| Propis REACh | referenca sadrži SVHC iznad propisanog praga |
| REACh bez SVHC | Da |
| WEEE | Ovaj proizvod je na tržištima Evropske unije neophodno odložiti u skladu sa specifičnim smernicama za prikupljanje otpada i nikako ne sme da dospe u kontejnere za otpatke. |
| RoHS regulativa za Kinu | X |
| Profil cirkularnosti | ENVEOLI1402009EN |
| EU RoHS direktiva | Proaktivna usaglašenost (proizvod nije u zakonskom okviru direktive EU RoHS) |

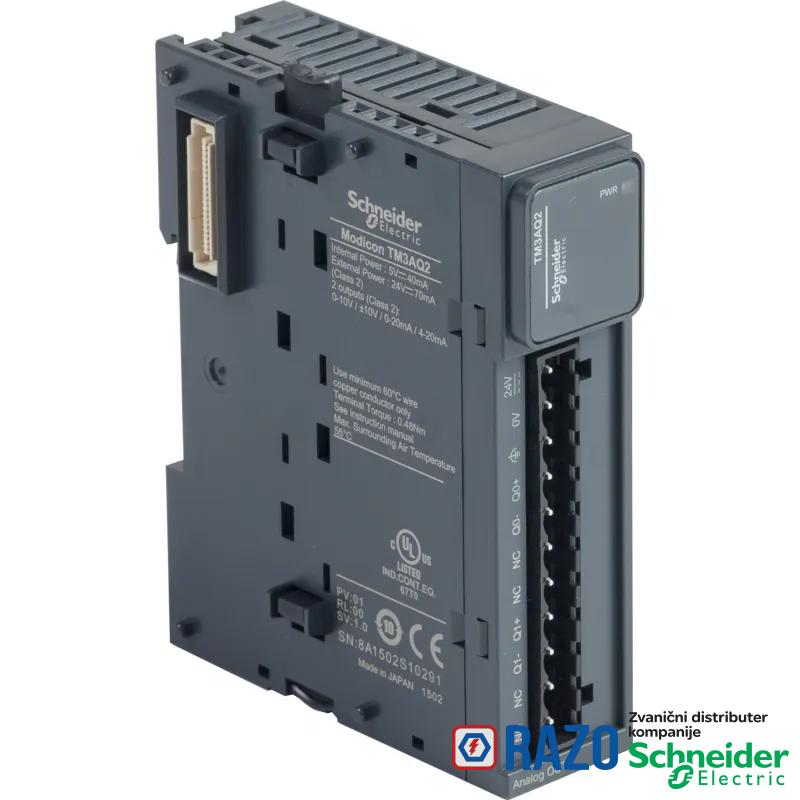

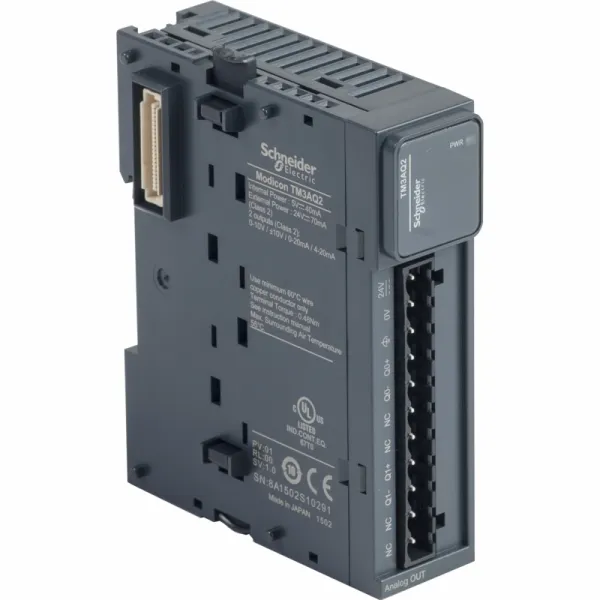

Ovaj proizvod je deo asortimana Modicon TM3, ponude ulazno-izlaznih modula za proširenje za Modicon M221, M241, M251 i M262. Analogni izlazni modul obezbeđuje 2 izlaza sa 11bit + znakom i 12bitnom rezolucijom. To je izlazni modul sa nominalnim naponom snabdevanja od 24V DC i potrošnjom struje od 70 mA na 24V DC preko spoljnog napajanja punog opterećenja. Ovaj proizvod može da kontroliše frekventne regulatore ili bilo koji uređaj opremljen ulazom struje ili napona. Postoji izolacija između izlaza i snabdevanja na 1500V AC, izlaza i unutrašnje logike na 500V AC. Opremljen je odvojivim vijčanim priključkom za električno povezivanje sa podešavanjem koraka od 5,08 mm za izlaze. Ima IP20 zaštitu. Dimenzije su 23.6mm (širina), 70mm (dubina), 90mm (visina). Težak je 0,115 kg. Ovaj proizvod je sertifikovao CE. Ispunjava EN/IEC 61131-2 i EN/IEC 61010-2-201 standarde. Ovaj modul je kompatibilan sa logičkim kontrolerima Modicon M262, Modicon M241, Modicon M251 i Modicon M221. Podržava top hat TH35-15, top hat TH35-7.5 šinu u skladu sa IEC 60715 i ploču ili panel sa kompletom za montiranje. Modicon TM3 moduli za proširenja projektovani su sa jednostavnim mehanizmom za uklapanje međusobnim zaključavanjem. Bus konektor za proširenje koristi se za distribuciju podataka i napajanje prilikom sklapanja modula Modicon TM3 sa logičkim kontrolerima. Povećajte performanse kontrolera ulazno-izlaznim sistemom Modicon TM3 posebno dizajniranim za logičke kontrolere Modicon M221, M241 i M251.
