| OSNOVNE INFORMACIJE | |
|---|---|

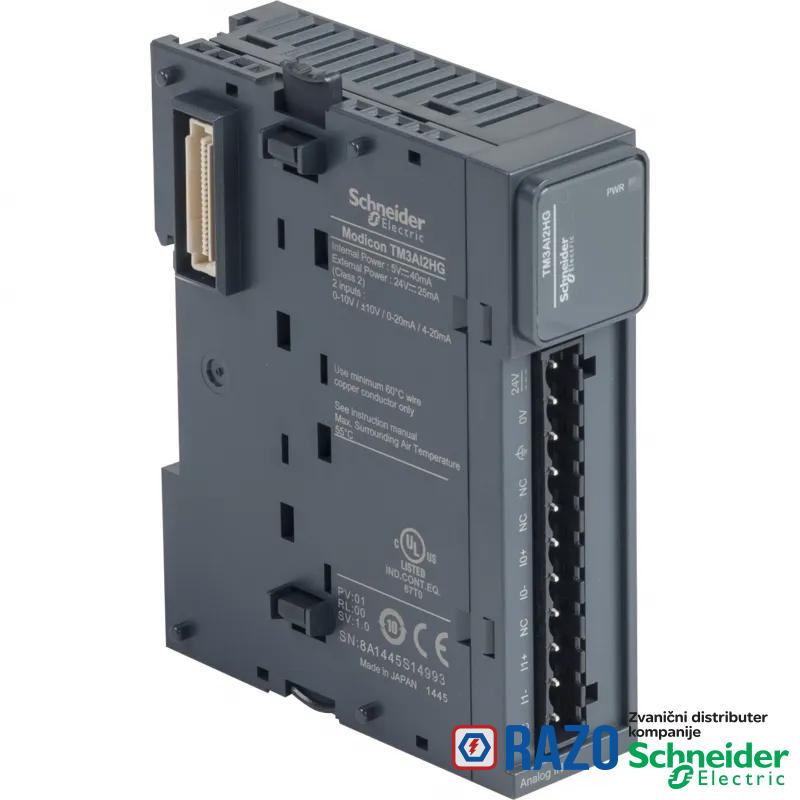

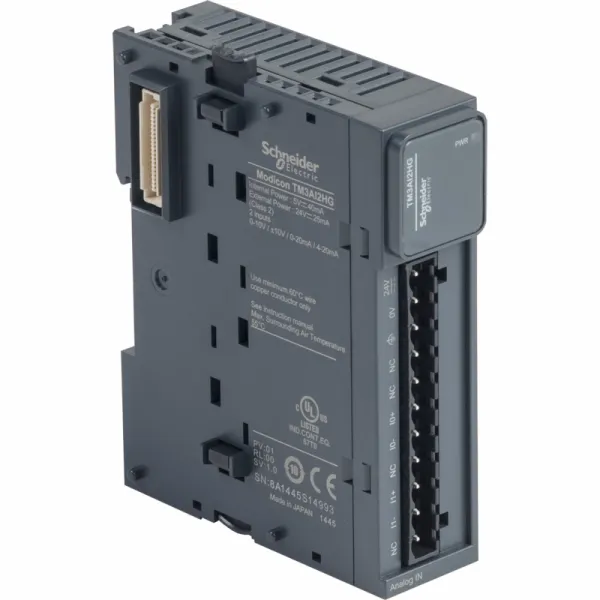

| Grupa proizvoda | Modicon TM3 |
| Tip proizvoda ili komponente | analogni ulazni modul |
| Broj analognih ulaza | 2 |
| Kompatibilnost grupe proizvoda | Modicon M221 |
| Kompatibilnost grupe proizvoda | Modicon M241 |
| Kompatibilnost grupe proizvoda | Modicon M251 |
| tip analognog ulaza | struja 4...20 mA |
| tip analognog ulaza | struja 0...20 mA |
| tip analognog ulaza | napon 0...10 V |
| tip analognog ulaza | napon - 10...10 V |
| DOPUNSKE INFORMACIJE | |
|---|---|
| električna veza | 11 x 2.5 mm² odvojivi opružni priključak sa razmak 5.08 mm podešavanje za ulaze i napajanja |
| Visina | 90 mm |
| impedansa ulaza | <= 50 Ohm struja |
| impedansa ulaza | >= 1 MOhm napon |
| tip kabla | oklopljen kabl sa upredenim paricama <30 m za ulaz kolo |
| nelinearnost | +/- 0.01 %FS |
| LSB vrednost | 2.44 mV 0...10 Vnapon |
| LSB vrednost | 4.88 mV - 10...10 Vnapon |
| LSB vrednost | 4.88 µA 0...20 mAstruja |
| LSB vrednost | 3.91 µA 4...20 mAstruja |
| dopustivo trajno preopterećenje | 13 V, tip analognog ulaza: napon |
| dopustivo trajno preopterećenje | 40 mA, tip analognog ulaza: struja |
| označavanje | CE |
| rezolucija analognog ulaza | 16 bitova |
| rezolucija analognog ulaza | 15 bitova + znak |
| Masa proizvoda | 0.1 kg |
| apsolutna greška tačnosti | +/- 0.1 % od pune skale pri 25 °C |
| apsolutna greška tačnosti | +/- 1 % od pune skale |
| potrošnja struje | 30 mA pri 5 V DC putem bus konektora bez opterećenja |
| potrošnja struje | 40 mA pri 5 V DC putem bus konektora punog opterećenja |
| potrošnja struje | 25 mA pri 24 V DC putem spoljašnjeg napajanja |
| vreme konverzije | 1 ms + 1 ms po kanalu + 1 vreme ciklusa kontrolera |
| temperaturni drift | +/- 0.006 %FS/°C |
| ograničenje napona napajanja | 20.4-28.8 V |
| držač za montažu | tip TH35-15 šina u skladu sa IEC 60715 |
| držač za montažu | tip TH35-7.5 šina u skladu sa IEC 60715 |
| držač za montažu | ploča ili panel sa setom za montažu |
| lokalna signalizacija | PWR: 1 LED (zelena) |
| podnosivi naponski udar | 1 kV napajanje asimetrični režim u skladu sa EN/IEC 61000-4-5 |
| podnosivi naponski udar | 0.5 kV napajanje diferencijalni režim u skladu sa EN/IEC 61000-4-5 |
| podnosivi naponski udar | 1 kV ulaz asimetrični režim u skladu sa EN/IEC 61000-4-5 |
| preslušavanje | <= 1 LSB |
| Širina | 23.6 mm |
| Dubina | 70 mm |
| [Us] nazivni napon | 24 V DC |
| izolacija | između ulaza i napajanja pri 1500 V AC |
| izolacija | između ulaza i interne elektronike pri 500 V AC |
| trajanje uzorkovanja | 1 milisekundi |
| tačnost ponavljanja | +/-0.5 %FS |
| OKRUžENJE | |
|---|---|
| otpornost na emisije vezane sa vodovima, indukovane EM poljima | 10 V 0.15...80 MHz u skladu sa EN/IEC 61000-4-6 |
| otpornost na emisije vezane sa vodovima, indukovane EM poljima | 3 V frekvencija uzorka (2, 3, 4, 6.2, 8.2, 12.6, 16.5, 18.8, 22, 25 MHz) u skladu sa pomorska specifikacija (LR, ABS, DNV, GL) |
| otpornost na elektromagnetna polja | 10 V/m 80 MHz...1 GHz u skladu sa EN/IEC 61000-4-3 |
| otpornost na elektromagnetna polja | 3 V/m 1.4 GHz...2 GHz u skladu sa EN/IEC 61000-4-3 |
| otpornost na elektromagnetna polja | 1 V/m 2 GHz...3 GHz u skladu sa EN/IEC 61000-4-3 |
| Standardi | EN/IEC 61131-2 |
| Standardi | EN/IEC 61010-2-201 |
| otpornost na mikroprekide | 10 milisekundi |
| Temperatura okoline za rad | -10-55 °C horizontalnu instalaciju |
| Temperatura okoline za rad | -10-35 °C vertikalne instalacije |
| nadmorska visina skladištenja | 0-3000 m |
| Stepen zaprljanosti | 2 |
| otpornost na udare | 15 gn za 11 milisekundi |
| otpornost na magnetna polja | 30 A/m u skladu sa EN/IEC 61000-4-8 |
| otpornost na vibracije | 3.5 mm pri 5-8.4 Hz na DIN šina |
| otpornost na vibracije | 3 gn pri 8.4-150 Hz na DIN šina |
| Temperatura okoline za skladištenje | -25-70 °C |
| relativna vlažnost | 10-95 %, bez kondenzacije (u radu) |
| relativna vlažnost | 10-95 %, bez kondenzacije (skladištenje) |
| otpornost na elektrostatičko pražnjenje | 8 kV u vazduhu u skladu sa EN/IEC 61000-4-2 |
| otpornost na elektrostatičko pražnjenje | 4 kV na kontaktu u skladu sa EN/IEC 61000-4-2 |
| IP stepen zaštite | IP20 |
| otpornost na brze prelaze | 1 kV u skladu sa EN/IEC 61000-4-4 (I/O) |
| Nadmorska visina za rad | 0...2000 m |
| elektromagnetna emisija | emisije vezane sa zračenjem - test nivo: 40 dBμV/m QP klasa A 10 m) pri 30-230 MHz u skladu sa EN/IEC 55011 |
| elektromagnetna emisija | emisije vezane sa zračenjem - test nivo: 47 dBμV/m QP klasa A 10 m) pri 230-1000 MHz u skladu sa EN/IEC 55011 |
| ODRžIVOST PONUDE | |
|---|---|
| Informacije o RoHS izuzecima | Da |
| Bez žive | Da |
| Izjava o zaštiti okoliša | ENVPEP1402009EN |
| Status održive ponude | Green Premium proizvod |
| Bez toksičnih teških metala | Da |
| Propis REACh | referenca sadrži SVHC iznad propisanog praga |
| REACh bez SVHC | Da |
| WEEE | Ovaj proizvod je na tržištima Evropske unije neophodno odložiti u skladu sa specifičnim smernicama za prikupljanje otpada i nikako ne sme da dospe u kontejnere za otpatke. |
| RoHS regulativa za Kinu | X |
| Profil cirkularnosti | ENVEOLI1402009EN |
| EU RoHS direktiva | Proaktivna usaglašenost (proizvod nije u zakonskom okviru direktive EU RoHS) |
