| OSNOVNE INFORMACIJE | |
|---|---|
| logika digitalnog ulaza | sink ili source (pozitivna/negativna) |
| Grupa proizvoda | Modicon TM3 |
| napon digitalnog ulaza | 24 V |
| Tip proizvoda ili komponente | digitalni ulazni modul |
| struja digitalnog ulaza | 7 mA za ulaz |
| Kompatibilnost grupe proizvoda | Modicon M241 |
| Kompatibilnost grupe proizvoda | Modicon M221 |
| Kompatibilnost grupe proizvoda | Modicon M251 |
| broj digitalnih ulaza | 8 za ulaz u skladu sa IEC 61131-2 tip 1 |
| DOPUNSKE INFORMACIJE | |
|---|---|
| impedansa ulaza | 3.4 kΩ |
| električna veza | 11 x 2.5 mm² odvojivi vijčani priključni blok sa razmak 5.08 mm podešavanje za ulaze |
| maximum cable distance between devices | neoklopljen kabl: <30 m za regularni ulaz |
| Visina | 90 mm |
| tip napona digitalnog ulaza | DC |
| current state 1 guaranteed | >= 2.5 mA (ulaz) |
| označavanje | CE |
| vreme odziva | 4 ms (uključenje) |
| vreme odziva | 4 ms (isključenje) |
| broj digitalnih I/O | 8 |
| Masa proizvoda | 0.085 kg |
| naponsko stanje 0 garantovano | 0...5 V za ulaz |
| potrošnja struje | 5 mA pri 5 V DC putem bus konektora (u stanju OFF) |
| potrošnja struje | 0 mA pri 24 V DC putem bus konektora (u stanju ON) |
| potrošnja struje | 0 mA pri 24 V DC putem bus konektora (u stanju OFF) |
| potrošnja struje | 24 mA pri 5 V DC putem bus konektora (u stanju ON) |
| naponsko stanje 1 garantovano | 15...28.8 V za ulaz |
| current state 0 guaranteed | <= 1 mA (ulaz) |
| držač za montažu | tip TH35-15 šina u skladu sa IEC 60715 |
| držač za montažu | tip TH35-7.5 šina u skladu sa IEC 60715 |
| držač za montažu | ploča ili panel sa setom za montažu |
| lokalna signalizacija | status ulaza: 1 LED po kanalu (zelena) |
| Širina | 27.4 mm |
| Dubina | 84.6 mm |
| izolacija | između ulaza i interne elektronike pri 500 V AC |
| izolacija | neizolovano između ulaza |
| OKRUžENJE | |
|---|---|
| Sertifikacija proizvoda | C-Tick |
| Sertifikacija proizvoda | cULus |
| otpornost na emisije vezane sa vodovima, indukovane EM poljima | 10 V 0.15...80 MHz u skladu sa EN/IEC 61000-4-6 |
| otpornost na emisije vezane sa vodovima, indukovane EM poljima | 3 V frekvencija uzorka (2, 3, 4, 6.2, 8.2, 12.6, 16.5, 18.8, 22, 25 MHz) u skladu sa pomorska specifikacija (LR, ABS, DNV, GL) |
| otpornost na elektromagnetna polja | 10 V/m 80 MHz...1 GHz u skladu sa EN/IEC 61000-4-3 |
| otpornost na elektromagnetna polja | 3 V/m 1.4 GHz...2 GHz u skladu sa EN/IEC 61000-4-3 |
| otpornost na elektromagnetna polja | 1 V/m 2 GHz...3 GHz u skladu sa EN/IEC 61000-4-3 |
| Standardi | EN/IEC 61131-2 |
| Standardi | EN/IEC 61010-2-201 |
| Temperatura okoline za rad | -10-35 °C vertikalne instalacije |
| Temperatura okoline za rad | -10-55 °C horizontalnu instalaciju |
| nadmorska visina skladištenja | 0-3000 m |
| Stepen zaprljanosti | 2 |
| otpornost na udare | 15 gn za 11 milisekundi |
| otpornost na magnetna polja | 30 A/m 50/60 Hz u skladu sa EN/IEC 61000-4-8 |
| otpornost na vibracije | 3.5 mm pri 5-8.4 Hz na DIN šina |
| otpornost na vibracije | 3 gn pri 8.4-150 Hz na DIN šina |
| otpornost na vibracije | 3.5 mm pri 5-8.4 Hz na panel |
| otpornost na vibracije | 3 gn pri 8.4-150 Hz na panel |
| Temperatura okoline za skladištenje | -25-70 °C |
| relativna vlažnost | 10-95 %, bez kondenzacije (u radu) |
| relativna vlažnost | 10-95 %, bez kondenzacije (skladištenje) |
| podnosivi naponski udar | 1 kV I/O asimetrični režim u skladu sa EN/IEC 61000-4-5 DC |
| IP stepen zaštite | IP20 sa zaštitnim poklopcem na mestu |
| otpornost na elektrostatičko pražnjenje | 8 kV u vazduhu u skladu sa EN/IEC 61000-4-2 |
| otpornost na elektrostatičko pražnjenje | 4 kV na kontaktu u skladu sa EN/IEC 61000-4-2 |
| Nadmorska visina za rad | 0...2000 m |
| otpornost na brze prelaze | 1 kV za I/O u skladu sa EN/IEC 61000-4-4 |
| elektromagnetna emisija | emisije vezane sa zračenjem - test nivo: 40 dBμV/m QP klasa A 10 m) pri 30-230 MHz u skladu sa EN/IEC 55011 |
| elektromagnetna emisija | emisije vezane sa zračenjem - test nivo: 47 dBμV/m QP klasa A 10 m) pri 230-1000 MHz u skladu sa EN/IEC 55011 |
| ODRžIVOST PONUDE | |
|---|---|
| Informacije o RoHS izuzecima | Da |
| Bez žive | Da |
| Izjava o zaštiti okoliša | ENVPEP1402009EN |
| Status održive ponude | Green Premium proizvod |
| Bez toksičnih teških metala | Da |
| Propis REACh | referenca sadrži SVHC iznad propisanog praga |
| REACh bez SVHC | Da |
| WEEE | Ovaj proizvod je na tržištima Evropske unije neophodno odložiti u skladu sa specifičnim smernicama za prikupljanje otpada i nikako ne sme da dospe u kontejnere za otpatke. |
| RoHS regulativa za Kinu | X |
| Profil cirkularnosti | ENVEOLI1402009EN |
| EU RoHS direktiva | Proaktivna usaglašenost (proizvod nije u zakonskom okviru direktive EU RoHS) |

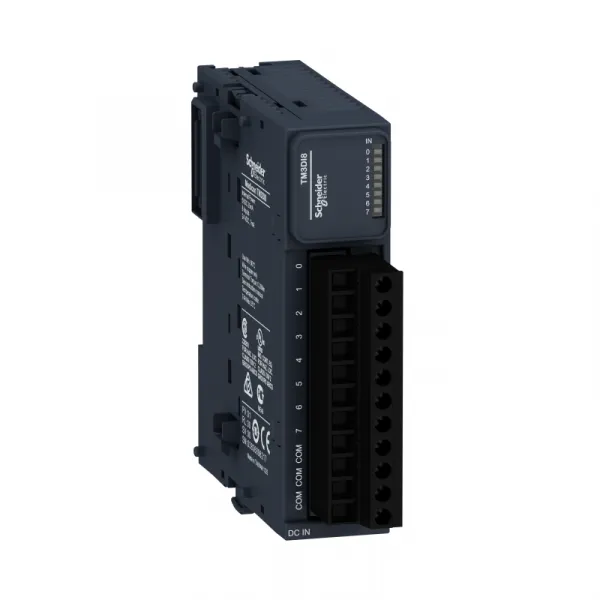

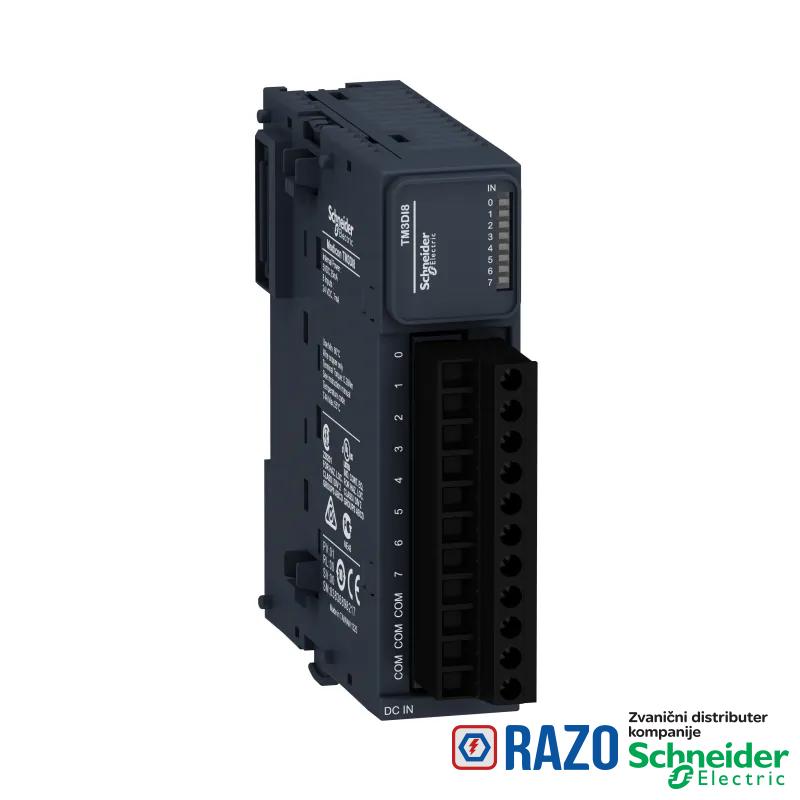

Ovaj proizvod je deo asortimana Modicon TM3, ponude ulazno-izlaznih modula za proširenje za Modicon M221, M241, M251 i M262. Diskretni ulazni modul obezbeđuje 8 ulaza sa sink ili source (pozitivno/negativno) logikom. To je ulazni modul sa ulaznim naponom od 24V DC i potrošnjom struje od 24mA/5mA na 5V DC preko bus konektora. Može se koristiti za kreiranje konfiguracija sa do 8 ulaza Postoji izolacija između ulazne i unutrašnje logike na 500V AC i nema izolacije između ulaza. Opremljen je odvojivim vijčanim priključkom za električno povezivanje sa podešavanjem koraka od 5,08 mm za ulaze. Ima IP20 zaštitu. Dimenzije su 27.4mm (širina), 84.6mm (dubina), 90mm (visina). Težina 0.110 kilograma. Ovaj proizvod je sertifikovao CE, CULus i C-Tick. Ispunjava EN/IEC 61131-2 i EN/IEC 61010-2-201 standarde. Ovaj modul je kompatibilan sa logičkim kontrolerima Modicon M262, Modicon M241, Modicon M251 i Modicon M221. Podržava top hat TH35-15, top hat TH35-7.5 šinu u skladu sa IEC 60715 i ploču ili panel sa kompletom za montiranje. Modicon TM3 moduli za proširenje projektovani su sa jednostavnim mehanizmom za uklapanje međusobnim zaključavanjem. Bus konektor za proširenje koristi se za distribuciju podataka i napajanje prilikom sklapanja modula Modicon TM3 sa logičkim kontrolerima. Povećajte performanse kontrolera ulazno-izlaznim sistemom Modicon TM3 posebno dizajniranim za logičke kontrolere Modicon M221, M241 i M251.
