OSNOVNE INFORMACIJE
tip digitalnog izlaza	relej normalno otvoren
Grupa proizvoda	Modicon TM3
logika digitalnog izlaza	pozitivna ili negativna
broj digitalnih izlaza	16
Tip proizvoda ili komponente	digitalni izlazni modul
struja digitalnog izlaza	2000 mA za relejni izlaz
napon digitalnog izlaza	240 V AC za relejni izlaz
napon digitalnog izlaza	30 V DC za relejni izlaz
Kompatibilnost grupe proizvoda	Modicon M241
Kompatibilnost grupe proizvoda	Modicon M251
Kompatibilnost grupe proizvoda	Modicon M221

DOPUNSKE INFORMACIJE
električna veza	10 x 1.5 mm² odvojivi vijčani priključni blok sa razmak 3.81 mm podešavanje za izlaze
maximum cable distance between devices	neoklopljen kabl: <30 m za relejni izlaz
Visina	90 mm
označavanje	CE
vreme odziva	10 ms (uključenje)
vreme odziva	5 ms (isključenje)
broj digitalnih I/O	16
Masa proizvoda	0.145 kg
potrošnja struje	0 mA pri 24 V DC putem bus konektora (u stanju OFF)
potrošnja struje	75 mA pri 24 V DC putem bus konektora (u stanju ON)
mehanička trajnost	20000000 ciklusa
držač za montažu	tip TH35-15 šina u skladu sa IEC 60715
držač za montažu	tip TH35-7.5 šina u skladu sa IEC 60715
držač za montažu	ploča ili panel sa setom za montažu
lokalna signalizacija	status izlaza: 1 LED po kanalu (zelena)
Širina	27.4 mm
Dubina	84.6 mm
minimalno opterećenje	10 mA pri 5 V DC za relejni izlaz
izolacija	između izlaza i interne elektronike pri 2300 V AC
izolacija	između izlaza pri 750 V AC
izolacija	između izlaznih grupa pri 1500 V AC

OKRUžENJE
Sertifikacija proizvoda	C-Tick
Sertifikacija proizvoda	cULus
otpornost na emisije vezane sa vodovima, indukovane EM poljima	10 V 0.15...80 MHz u skladu sa EN/IEC 61000-4-6
otpornost na emisije vezane sa vodovima, indukovane EM poljima	3 V frekvencija uzorka (2, 3, 4, 6.2, 8.2, 12.6, 16.5, 18.8, 22, 25 MHz) u skladu sa pomorska specifikacija (LR, ABS, DNV, GL)
otpornost na elektromagnetna polja	10 V/m 80 MHz...1 GHz u skladu sa EN/IEC 61000-4-3
otpornost na elektromagnetna polja	3 V/m 1.4 GHz...2 GHz u skladu sa EN/IEC 61000-4-3
otpornost na elektromagnetna polja	1 V/m 2 GHz...3 GHz u skladu sa EN/IEC 61000-4-3
Standardi	EN/IEC 61010-2-201
Standardi	EN/IEC 61131-2
Temperatura okoline za rad	-10-35 °C vertikalne instalacije
Temperatura okoline za rad	-10-55 °C horizontalnu instalaciju
nadmorska visina skladištenja	0-3000 m
Stepen zaprljanosti	2
otpornost na udare	15 gn za 11 milisekundi
otpornost na magnetna polja	30 A/m 50/60 Hz u skladu sa EN/IEC 61000-4-8
otpornost na vibracije	3.5 mm pri 5-8.4 Hz na DIN šina
otpornost na vibracije	3 gn pri 8.4-150 Hz na DIN šina
otpornost na vibracije	3.5 mm pri 5-8.4 Hz na panel
otpornost na vibracije	3 gn pri 8.4-150 Hz na panel
Temperatura okoline za skladištenje	-25-70 °C
relativna vlažnost	10-95 %, bez kondenzacije (u radu)
relativna vlažnost	10-95 %, bez kondenzacije (skladištenje)
podnosivi naponski udar	1 kV I/O asimetrični režim u skladu sa EN/IEC 61000-4-5 DC
IP stepen zaštite	IP20 sa zaštitnim poklopcem na mestu
otpornost na elektrostatičko pražnjenje	8 kV u vazduhu u skladu sa EN/IEC 61000-4-2
otpornost na elektrostatičko pražnjenje	4 kV na kontaktu u skladu sa EN/IEC 61000-4-2
Nadmorska visina za rad	0...2000 m
otpornost na brze prelaze	2 kV za izlazni relej u skladu sa EN/IEC 61000-4-4
elektromagnetna emisija	emisije vezane sa zračenjem - test nivo: 40 dBμV/m QP klasa A 10 m) pri 30-230 MHz u skladu sa EN/IEC 55011
elektromagnetna emisija	emisije vezane sa zračenjem - test nivo: 47 dBμV/m QP klasa A 10 m) pri 230-1000 MHz u skladu sa EN/IEC 55011

ODRžIVOST PONUDE
Informacije o RoHS izuzecima	Da
Bez žive	Da
Izjava o zaštiti okoliša	ENVPEP1402009EN
Status održive ponude	Green Premium proizvod
Bez toksičnih teških metala	Da
Propis REACh	referenca sadrži SVHC iznad propisanog praga
REACh bez SVHC	Da
WEEE	Ovaj proizvod je na tržištima Evropske unije neophodno odložiti u skladu sa specifičnim smernicama za prikupljanje otpada i nikako ne sme da dospe u kontejnere za otpatke.
RoHS regulativa za Kinu	X
Profil cirkularnosti	ENVEOLI1402009EN
EU RoHS direktiva	Proaktivna usaglašenost (proizvod nije u zakonskom okviru direktive EU RoHS)

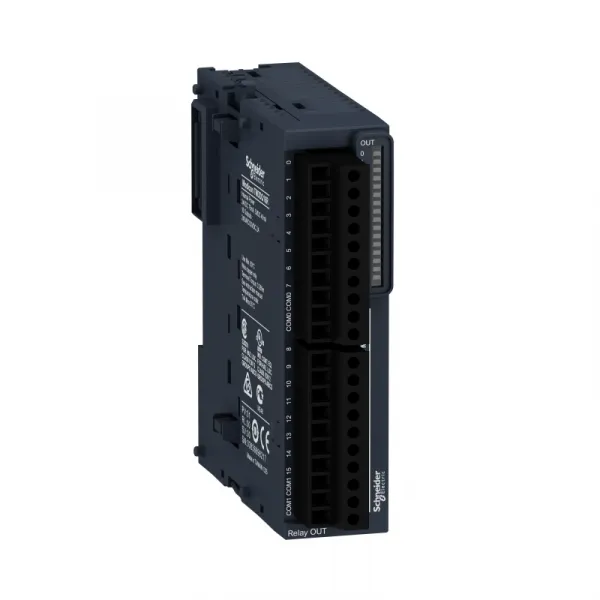

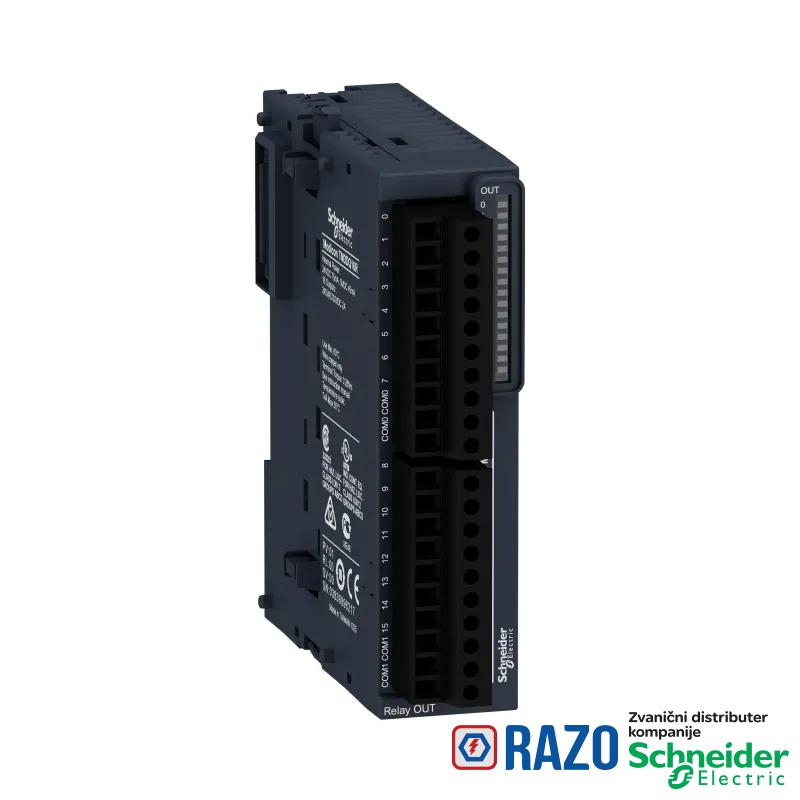

Ovaj digitalni izlazni modul deo je palete Modicon TM3 ulazno-izlaznih modula za proširenje za Modicon kontrolere Sastoji se od 16 N/O relejnih izlaza 2A. Opremljen je jednim odvojivim vijčanim priključnim blokom i može se montirati na simetričnu DIN šinu od 35 mm. Ovaj digitalni I/O modul dopunjuje ugrađene I/O na Modicon M221, M221 Book, M241 i M251 logičkim kontrolerima. Postoji izolacija između izlaza i unutrašnje logike na 2300V AC, izlaza na 750V AC, izlaznih grupa na 1500V AC. Opremljen je odvojivim opružnim priključkom za električnu vezu sa podešavanjem koraka od 5,08 mm za ulaze i izlaze. Ima IP20 zaštitu. Dimenzije su 23.6mm (širina), 70mm (dubina), 90mm (visina). Težina 0.14 kilograma. Ovaj proizvod je sertifikovao CE. Ispunjava EN/IEC 61131-2 i EN/IEC 61010-2-201 standarde. Ovaj modul je kompatibilan sa logičkim kontrolerima Modicon M262, Modicon M241, Modicon M251 i Modicon M221. Podržava top hat TH35-15, top hat TH35-7.5 šinu u skladu sa IEC 60715 i ploču ili panel sa kompletom za montiranje. Modicon TM3 moduli za proširenja projektovani su sa jednostavnim mehanizmom za uklapanje međusobnim zaključavanjem. Bus konektor za proširenje koristi se za distribuciju podataka i napajanje prilikom sklapanja modula Modicon TM3 sa logičkim kontrolerima. Povećajte performanse kontrolera ulazno-izlaznim sistemom Modicon TM3 posebno dizajniranim za logičke kontrolere Modicon M221, M241 i M251.
