OSNOVNE INFORMACIJE
Grupa proizvoda	Modicon TM3
tip analognog izlaza	struja: 4...20 mA
tip analognog izlaza	struja: 0...20 mA
tip analognog izlaza	napon: 0...10 V
tip analognog izlaza	napon: - 10...10 V

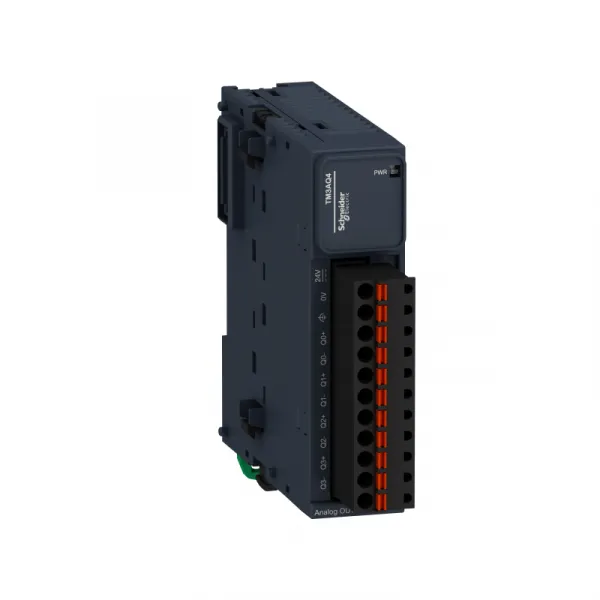

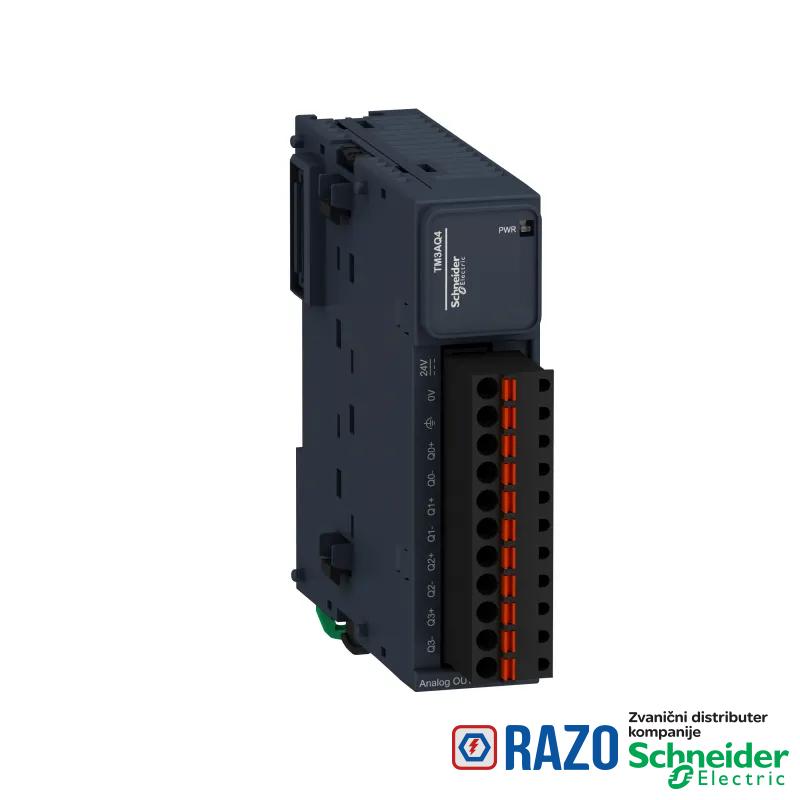

Tip proizvoda ili komponente	analogni izlazni modul
Broj analognih izlaza	4
Kompatibilnost grupe proizvoda	Modicon M241
Kompatibilnost grupe proizvoda	Modicon M221
Kompatibilnost grupe proizvoda	Modicon M251

DOPUNSKE INFORMACIJE
električna veza	11 x 2.5 mm² odvojivi opružni priključak sa razmak 5.08 mm podešavanje za izlaze i napajanje
Visina	90 mm
tip opterećenja	rezistivno
tip kabla	oklopljen kabl sa upredenim paricama <30 m za izlaz kolo
nelinearnost	+/- 0.2 %FS
LSB vrednost	2.44 mV 0...10 Vnapon
LSB vrednost	4.88 mV - 10...10 Vnapon
LSB vrednost	4.88 µA 0...20 mAstruja
LSB vrednost	3.91 µA 4...20 mAstruja
označavanje	CE
rezolucija analognog ulaza	12 bitova
rezolucija analognog ulaza	11 bitova + znak
Masa proizvoda	0.1 kg
apsolutna greška tačnosti	+/- 1 % od pune skale
apsolutna greška tačnosti	+/- 0.2 % od pune skale pri 25 °C
potrošnja struje	40 mA pri 5 V DC putem bus konektora bez opterećenja
potrošnja struje	50 mA pri 5 V DC putem bus konektora punog opterećenja
potrošnja struje	50 mA pri 24 V DC putem spoljašnjeg napajanja bez opterećenja
potrošnja struje	125 mA pri 24 V DC putem spoljašnjeg napajanja punog opterećenja
vreme konverzije	1 ms + 1 ms po kanalu + 1 vreme ciklusa kontrolera
rezolucija analognog izlaza	12 bitova
rezolucija analognog izlaza	11 bitova + znak
temperaturni drift	+/- 0.01 %FS/°C
ograničenje napona napajanja	20.4-28.8 V
vreme stabilizacije	1 milisekundi
impedansa omskog opterećenja	1 kOhm napon
impedansa omskog opterećenja	300 Ohm struja
talasanje izlaza	20 mV
držač za montažu	tip TH35-15 šina u skladu sa IEC 60715
držač za montažu	tip TH35-7.5 šina u skladu sa IEC 60715
držač za montažu	ploča ili panel sa setom za montažu
lokalna signalizacija	PWR: 1 LED (zelena)
podnosivi naponski udar	1 kV napajanje asimetrični režim u skladu sa EN/IEC 61000-4-5
podnosivi naponski udar	0.5 kV napajanje diferencijalni režim u skladu sa EN/IEC 61000-4-5
podnosivi naponski udar	1 kV izlaz asimetrični režim u skladu sa EN/IEC 61000-4-5
preslušavanje	<= 1 LSB
Širina	23.6 mm
Dubina	70 mm
[Us] nazivni napon	24 V DC
izolacija	između izlaza i napajanja pri 1500 V AC
izolacija	između izlaza i interne elektronike pri 500 V AC
tačnost ponavljanja	+/- 0.4 %FS

OKRUžENJE
otpornost na emisije vezane sa vodovima, indukovane EM poljima	10 V 0.15...80 MHz u skladu sa EN/IEC 61000-4-6
otpornost na emisije vezane sa vodovima, indukovane EM poljima	3 V frekvencija uzorka (2, 3, 4, 6.2, 8.2, 12.6, 16.5, 18.8, 22, 25 MHz) u skladu sa pomorska specifikacija (LR, ABS, DNV, GL)
otpornost na elektromagnetna polja	10 V/m 80 MHz...1 GHz u skladu sa EN/IEC 61000-4-3
otpornost na elektromagnetna polja	3 V/m 1.4 GHz...2 GHz u skladu sa EN/IEC 61000-4-3
otpornost na elektromagnetna polja	1 V/m 2 GHz...3 GHz u skladu sa EN/IEC 61000-4-3
Standardi	EN/IEC 61010-2-201
Standardi	EN/IEC 61131-2
otpornost na mikroprekide	10 milisekundi
Temperatura okoline za rad	-10-55 °C horizontalnu instalaciju
Temperatura okoline za rad	-10-35 °C vertikalne instalacije
nadmorska visina skladištenja	0-3000 m
Stepen zaprljanosti	2
otpornost na udare	15 gn za 11 milisekundi
otpornost na magnetna polja	30 A/m u skladu sa EN/IEC 61000-4-8
otpornost na vibracije	3.5 mm pri 5-8.4 Hz na DIN šina
otpornost na vibracije	3 gn pri 8.4-150 Hz na DIN šina
Temperatura okoline za skladištenje	-25-70 °C
relativna vlažnost	10-95 %, bez kondenzacije (u radu)
relativna vlažnost	10-95 %, bez kondenzacije (skladištenje)
otpornost na elektrostatičko pražnjenje	8 kV u vazduhu u skladu sa EN/IEC 61000-4-2
otpornost na elektrostatičko pražnjenje	4 kV na kontaktu u skladu sa EN/IEC 61000-4-2
IP stepen zaštite	IP20
otpornost na brze prelaze	1 kV u skladu sa EN/IEC 61000-4-4 (I/O)
Nadmorska visina za rad	0...2000 m
elektromagnetna emisija	emisije vezane sa zračenjem - test nivo: 40 dBμV/m QP klasa A 10 m) pri 30-230 MHz u skladu sa EN/IEC 55011
elektromagnetna emisija	emisije vezane sa zračenjem - test nivo: 47 dBμV/m QP klasa A 10 m) pri 230-1000 MHz u skladu sa EN/IEC 55011

ODRžIVOST PONUDE
Informacije o RoHS izuzecima	Da
Bez žive	Da
Izjava o zaštiti okoliša	ENVPEP1402009EN
Status održive ponude	Green Premium proizvod
Bez toksičnih teških metala	Da
Propis REACh	referenca sadrži SVHC iznad propisanog praga
REACh bez SVHC	Da
WEEE	Ovaj proizvod je na tržištima Evropske unije neophodno odložiti u skladu sa specifičnim smernicama za prikupljanje otpada i nikako ne sme da dospe u kontejnere za otpatke.
RoHS regulativa za Kinu	X
Profil cirkularnosti	ENVEOLI1402009EN
EU RoHS direktiva	Proaktivna usaglašenost (proizvod nije u zakonskom okviru direktive EU RoHS)

Ovaj proizvod deo je linije Modicon TM3 ulazno-izlaznih modula za Modicon M221, M241, M251 i M262. Analogni izlazni modul obezbeđuje 4 izlaza sa 11bit + znak i 12bitnom rezolucijom. To je izlazni modul sa nominalnim naponom snabdevanja od 24V DC i potrošnjom struje od 125 mA na 24V DC preko spoljnog kod punog opterećenja. Ovaj proizvod može da kontroliše frekventne regulatore ili bilo koji uređaj opremljen strujnim ili naponskim ulazom. Postoji izolacija između izlaza i snabdevanja na 1500V AC, izlaza i unutrašnje logike na 500V AC. Opremljen je odvojivim vijčanim priključkom za električno povezivanje sa podešavanjem koraka 5,08mm za ulaze i napajanje. Proizvod je IP20 nivo zaštite. Dimenzije su 23,6mm (širina), 70mm (dubina), 90mm (visina). Težak je 0,115 kg. Ovaj proizvod je sertifikovan CE. Ispunjava EN/IEC 61131-2 i EN/IEC 61010-2-201 standarde. Ovaj modul je kompatibilan sa logičkim kontrolerima Modicon M262, Modicon M241, Modicon M251 i Modicon M221. Podržava top hat tip TH35-15, top hat tip TH35-7.5 šine u skladu sa IEC 60715 i montiranje na ploču ili panel sa kompletom za fiksiranje. Modicon TM3 moduli za proširenje projektovani su sa jednostavnim mehanizmom za spajanje međusobnim zaključavanjem. Bus konektor za proširenje koristi se za distribuciju podataka i napajanja prilikom sklapanja modula Modicon TM3 sa logičkim kontrolerima. Povećajte performanse kontrolera ulazno-izlaznim sistemom Modicon TM3 posebno dizajniranim za logičke kontrolere Modicon M221, M241 i M251.
