| OSNOVNE INFORMACIJE | |
|---|---|
| [In] nazivna struja | 100 A pri 40 °C |
| ime zaštitne jedinice | TM-D |
| Grupa proizvoda | Easypact CVS100...250 |
| diferencijalna zaštita | bez |
| Tip mreže | AC |
| kod prekidne moći | F |
| opis zaštićenih polova | 3d |
| Tip proizvoda ili komponente | prekidač |
| ime proizvoda | EasyPact CVS |
| grupa proizvoda | EasyPact |
| kategorija upotrebe | kategorija A |
| prekidna moć | 36 kA Icu pri 440 V AC 50/60 Hz u skladu sa IEC 60947-2 |
| prekidna moć | 36 kA Icu pri 380/415 V AC 50/60 Hz u skladu sa IEC 60947-2 |
| prekidna moć | 70 kA Icu pri 220/240 V AC 50/60 Hz u skladu sa IEC 60947-2 |
| veličina zaštitne jedinice | 63-63 A pri 40 °C |
| Broj polova | 3P |
| Tip zaštite | zaštita od kratkog spoja |
| Tip zaštite | zaštita od preopterećenja (termičkog) |
| Primena uređaja | razvod električne energije |
| Kratko ime uređaja | CVS100F |
| tehnologija zaštitne jedinice | termomagnetna |
| DOPUNSKE INFORMACIJE | |
|---|---|
| Mrežna frekvencija | 50/60 Hz |
| [Ics] servisna prekidna moć | 18 kA pri 440 V AC 50/60 Hz u skladu sa IEC 60947-2 |
| [Ics] servisna prekidna moć | 36 kA pri 380/415 V AC 50/60 Hz u skladu sa IEC 60947-2 |
| [Ics] servisna prekidna moć | 70 kA pri 220/240 V AC 50/60 Hz u skladu sa IEC 60947-2 |
| Povezivanje - priključci | priključak na zavrtanj |
| Visina | 161 mm |
| povezivanje | 35 mm |
| indikator pozicije kontakta | da |
| Nosači za montažu | zadnja ploča |
| podešavanje termičkog preopterećenja | 44.1-63 A |
| podešavanje praga trenutne zaštite od kratkog spoja | 500 A |
| donji priključak | prednji |
| tip podešavanja kašnjenja prorade zaštite | fiksno |
| podešavanje praga trenutne zaštite od kratkog spoja tip Ii | fiksno |
| Masa proizvoda | 1.8 kg |
| Tip upravljanja | ručica |
| podešavanje gornjeg praga prorade zaštite od preopterećenja | 0.7...1 x In |
| podešavanje praga zaštite od preopterećenja Ir | podesivo |
| gornji priključak | prednja |
| Način montiranja | fiksno |
| električna trajnost | 12000 ciklusa 415 V In u skladu sa IEC 60947-2 |
| mehanička trajnost | 30000 ciklusa |
| kompatibilnost | CVS100 |
| [Uimp] nazivni podnosivi impulsni napon | 8 kV u skladu sa EN/IEC 60947-2 |
| Širina | 105 mm |
| Dubina | 86 mm |
| OKRUžENJE | |
|---|---|
| Sertifikacija proizvoda | GOST |
| Sertifikacija proizvoda | IEC |
| Temperatura okoline za rad uređaja | -25-70 °C |
| Standardi | EN 60947-2 |
| Standardi | IEC 60947-2 |
| IP stepen zaštite | IP40 |
| klasa zaštite od električnog udara | klasa II |
| stepen zaprljanosti | 3 u skladu sa IEC 60664-1 |
| Temperatura okoline za skladištenje | -50-85 °C |
| ODRžIVOST PONUDE | |
|---|---|
| Informacije o RoHS izuzecima | Da |
| Bez žive | Da |
| Izjava o zaštiti okoliša | ENVPEP1603001EN |
| Status održive ponude | Green Premium proizvod |
| Propis REACh | referenca sadrži SVHC iznad propisanog praga |
| REACh bez SVHC | Da |
| WEEE | Ovaj proizvod je na tržištima Evropske unije neophodno odložiti u skladu sa specifičnim smernicama za prikupljanje otpada i nikako ne sme da dospe u kontejnere za otpatke. |
| RoHS regulativa za Kinu | Proizvod je izvan RoHS okvira za Kinu. Informativna deklaracija supstanci. |
| Profil cirkularnosti | ENVEOLI1603001EN |
| EU RoHS direktiva | Proaktivna usaglašenost (proizvod nije u zakonskom okviru direktive EU RoHS) |
| UGOVORNA GARANCIJA | |
|---|---|
| Garancija | 18 months |

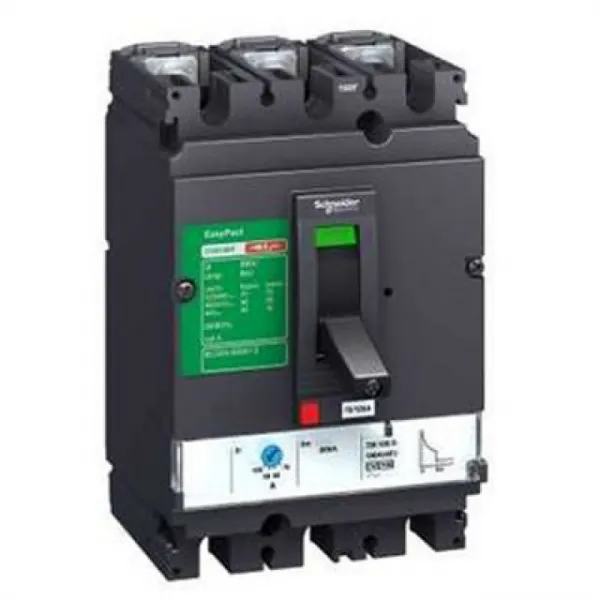

EasyPact CVS100F je 3P 3d fiksni prekidač sa visokim nivoom performansi i funkcionalnošću za uštedu troškova. On je optimalan izbor za aplikacije zaštite u malim i srednjim objektima. Prekidna moć (Icu) je 36kA rms na 415VAC 50/60Hz. Radni napon je 440VAC 50/60Hz. Ovaj proizvod sadrži 63A termomagnetnu zaštitnu jedinicu (TMD). TMD zaštitna jedinica ima podesivu termičku zaštitu i fiksnu magnetnu zaštitu. Ova 3P verzija (105mm x 161mm x 86mm) dolazi sa raznim opcionim funkcijama i dodatnom opremom. EasyPact CVS100F je usklađen sa međunarodnim standardima (IEC 60947, CCC, EAC). Može se ugraditi u izolacione razvodne ormane klase II, pošto se radi o klasi II uređaja (IEC 60664-1).
