| OSNOVNE INFORMACIJE | |
|---|---|
| [In] nazivna struja | 40 A |
| Grupa proizvoda | Acti 9 |
| Tip mreže | AC |
| klasa diferencijalne zaštite | tip AC |
| osetljivost diferencijalne zaštite | 300 mA |
| Tip proizvoda ili komponente | prekidač diferencijalne zaštite (RCCB) |
| ime proizvoda | Acti 9 ID K |
| grupa proizvoda | Acti 9 |
| kašnjenje prorade diferencijalne zaštite | trenutna |
| oznake kvaliteta | VDE |
| Broj polova | 4P |
| pozicija nultog provodnika | levo |
| Kratko ime uređaja | ID K |
| DOPUNSKE INFORMACIJE | |
|---|---|
| Mrežna frekvencija | 50/60 Hz |
| Visina | 81 mm |
| indikator pozicije kontakta | ne |
| povezivanje - priključci | biconnect gornji ili donji1-35 mm² kruti |
| povezivanje - priključci | biconnect gornji ili donji1-25 mm² fleksibilni |
| Nosači za montažu | DIN šina |
| lokacija uređaja u sistemu | izvod |
| 9 mm redovi | 8 |
| razvodni blok češljaste sabirnice | donji: fork |
| dužina ogoljenog dela žice | 14 mm za gornji ili donji priključak |
| Tip upravljanja | ručica |
| tehnologija prorade diferencijalne zaštite | nezavisna |
| [Ui] nazivni napon izolacije | 440 V AC 50 Hz |
| Način montiranja | sistemom na klik |
| električna trajnost | AC-1: 2000 ciklusa |
| nazivna moć uključenja i isključenja | Idm 500 A |
| nazivna moć uključenja i isključenja | Im 500 A |
| mehanička trajnost | 5000 ciklusa |
| kompatibilnost | ID K |
| [Uimp] nazivni podnosivi impulsni napon | 4 kV |
| povezivanje | |
| povezivanje | |
| boja | bela |
| Širina | 72 mm |
| segment tržišta | male komercijalne zgrade |
| segment tržišta | stambene zgrade |
| Dubina | 68 mm |
| moment pritezanja | 3.5-3.5 N.m gornji ili donji |
| nazivna uslovna struja kratkog spoja | gL63: Inc 4.5 kA |
| nazivna uslovna struja kratkog spoja | K60: Inc 6 kA |
| [Ue] nazivni napon | 380...415 V AC 50 Hz |
| OKRUžENJE | |
|---|---|
| temperatura okoline za rad | -5-40 °C |
| Standardi | EN/IEC 61008-1 |
| elektromagnetna kompatibilnost | 8/20 µs podnosivi strujni impuls, 200 A u skladu sa EN/IEC 61008-1 |
| IP stepen zaštite | IP20 u skladu sa IEC 60529 |
| IP stepen zaštite | IP40 (modularni orman) u skladu sa IEC 60529 |
| stepen zaprljanosti | 2 |
| Temperatura okoline za skladištenje | -30-70 °C |
| ODRžIVOST PONUDE | |
|---|---|
| Informacije o RoHS izuzecima | Da |
| Bez žive | Da |
| Izjava o zaštiti okoliša | ENVPEP110203EN |
| Status održive ponude | Green Premium proizvod |
| Propis REACh | referenca ne sadrži SVHC iznad propisanog praga |
| WEEE | Ovaj proizvod je na tržištima Evropske unije neophodno odložiti u skladu sa specifičnim smernicama za prikupljanje otpada i nikako ne sme da dospe u kontejnere za otpatke. |
| RoHS regulativa za Kinu | Proizvod je izvan RoHS okvira za Kinu. Informativna deklaracija supstanci. |
| Profil cirkularnosti | N/A |
| EU RoHS direktiva | Usaglašeno |
| UGOVORNA GARANCIJA | |
|---|---|
| Garancija | 18 months |

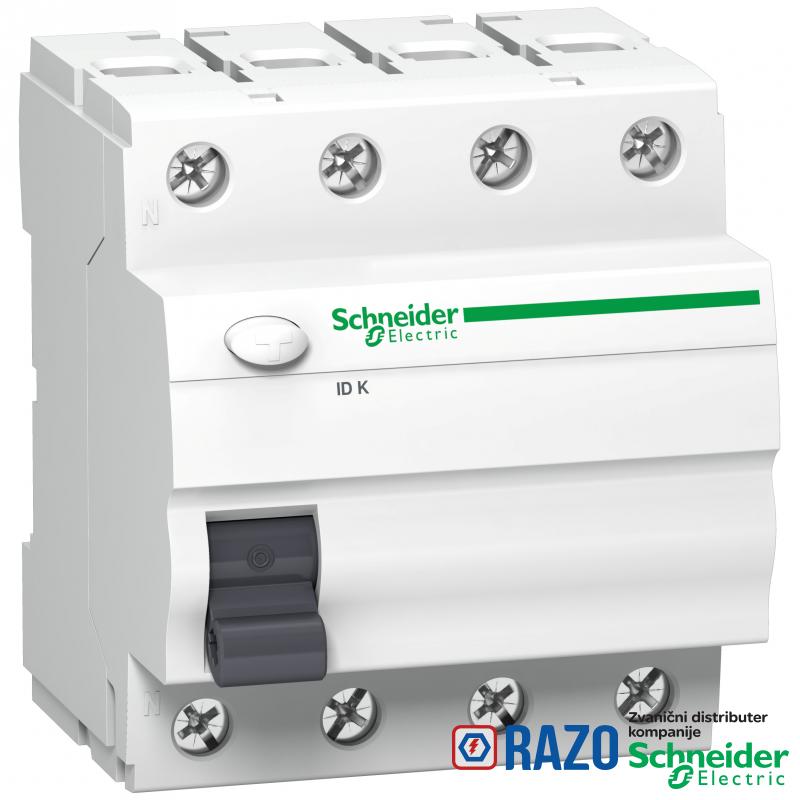

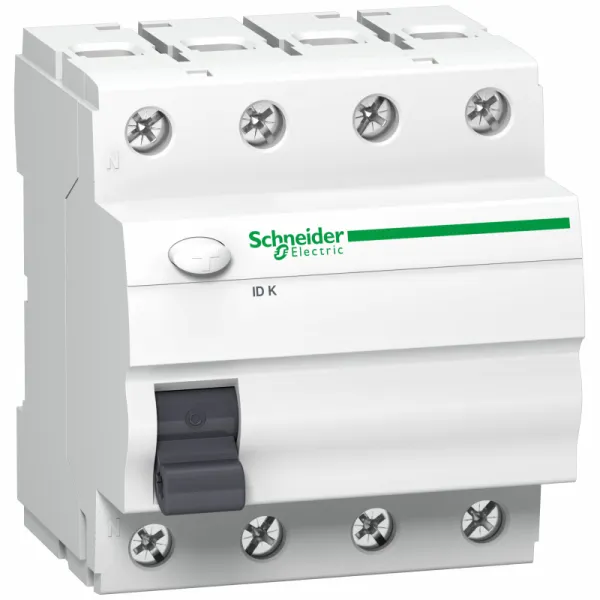

Acti9 ID K je prekidač sa diferencijalnom zaštitom sa dvostrukim povezivanjem (RCCB). Radi se o 4P prekidaču sa 40A nazivnom strujom, osetljivošću od 300mA sa AC tipom klase zaštite. Ovaj proizvod štiti od električnog udara indirektnim kontaktom i od opasnosti od požara. Postoji test taster za proveru ispravnosti rada uređaja. Priključivanje se vrši češljastom sabirnicom sa dvostrukim povezivanjem na odvodu ili tunelskim priključcima na dovodu/odvodu. Proizvod je usklađen sa IEC/EN 61008-1 standardom. Nazivna moć uključenja i isključenja (Im/IΔm) je 500A. Nazivna uslovna struja kratkog spoja (Inc/IΔc) je 4.5kA. Mehanička izdržljivost ide do 5000 ciklusa, a električna izdržljivost do 2000 ciklusa. Ue radni napon je 380VAC do 415VAC. Ui nazivni napon izolacije je 440VAC. Uimp nazivni podnosivi impulsni napon je 4kV. Frekvencija je 50Hz ili 60Hz. Ugrađuje se na DIN šinu. Širina u 9mm modulima je 8. Boja proizvoda je bela (RAL 9003). Dimenzije su (Š) 72mm x (V) 81mm x (D) 68mm. Stepen zaštite IP20 (prema IEC/EN 60529 standardu) i postaje IP40 kada se nađe u modularnom ormanu. Radna temperatura je od -5°C do 40°C. Temperatura skladištenja je od -30°C do 70°C.
