| OSNOVNE INFORMACIJE | |
|---|---|
| Grupa proizvoda | Harmony K |
| Način pričvršćivanja | 4 otvora |
| natpis | sa metalik oznakom, 1 - 0 - 2 crna oznaka |
| IP stepen zaštite | IP40 u skladu sa IEC 529 |
| IP stepen zaštite | IP40 u skladu sa NF C 20-010 |
| Tip proizvoda ili komponente | kompletni grebenasti prekidač |
| [Ith] dozvoljena termička struja u vazduhu | 115 A |
| funkcija grebenastog prekidača | grebenasti prekidač za promenu izvora napajanja |
| ime komponente | K115 |
| tip glave uređaja | crna ručica |
| Lokacija za montiranje | prednji deo |
| pozicije prekidača | desno: 0° - 60° |
| pozicije prekidača | levo: 0° - 300° |
| tip glave grebenastog prekidača | sa prednjom pločom 88 x 88 mm |
| Broj polova | 3P |
| zaključavanje zakretne ručice | bez |
| povratak | bez |
| OFF položaj | sa Off pozicijom |
| DOPUNSKE INFORMACIJE | |
|---|---|
| zaštita od kratkog spoja | 125 A rastavni uložak osigurač, tip gG |
| Masa proizvoda | 0.645 kg |
| [Uimp] nazivni podnosivi impulsni napon | 6 kV u skladu sa EN 947-1 |
| [Uimp] nazivni podnosivi impulsni napon | 6 kV u skladu sa IEC 947-1 |
| CAD ukupna visina | 88 mm |
| ugao grebenastog prekidača | 60 ° |
| električna veza | neodvojivi vijčani priključni blokovi fleksibilni, kapacitet stezaljke: 1 x 25 mm² |
| električna veza | neodvojivi vijčani priključni blokovi jednožični, kapacitet stezaljke: 1 x 35 mm² |
| Struja kratkog spoja | 15000 A |
| [Ui] nazivni napon izolacije | 690 V (stepen zaprljanosti 3) u skladu sa EN 60947-1 |
| [Ui] nazivni napon izolacije | 690 V (stepen zaprljanosti 3) u skladu sa IEC 60947-1 |
| pozitivno otvaranje | sa |
| Moment pritezanja | 2.5 N.m |
| operacija kontakata | sporo isključenje |
| mehanička trajnost | 300000 ciklusa |
| kompatibilnost | K11 |
| preklopna moć u mA | 100000 mA DC pri 140 V 3 kontakt(e) za rezistivno opterećenje (T = 1 ms) |
| preklopna moć u mA | 100000 mA DC pri 24 V 1 kontakt(e) za induktivno opterećenje (T = 50 ms) |
| preklopna moć u mA | 100000 mA DC pri 48 V 1 kontakt(e) za rezistivno opterećenje (T = 1 ms) |
| preklopna moć u mA | 100000 mA DC pri 48 V 2 kontakt(e) za induktivno opterećenje (T = 50 ms) |
| preklopna moć u mA | 100000 mA DC pri 70 V 3 kontakt(e) za induktivno opterećenje (T = 50 ms) |
| preklopna moć u mA | 100000 mA DC pri 95 V 2 kontakt(e) za rezistivno opterećenje (T = 1 ms) |
| preklopna moć u mA | 115000 mA DC pri 24 V 1 kontakt(e) za rezistivno opterećenje (T = 1 ms) |
| preklopna moć u mA | 115000 mA DC pri 48 V 2 kontakt(e) za rezistivno opterećenje (T = 1 ms) |
| preklopna moć u mA | 115000 mA DC pri 70 V 3 kontakt(e) za rezistivno opterećenje (T = 1 ms) |
| preklopna moć u mA | 33000 mA DC pri 30 V 1 kontakt(e) za induktivno opterećenje (T = 50 ms) |
| preklopna moć u mA | 33000 mA DC pri 60 V 2 kontakt(e) za induktivno opterećenje (T = 50 ms) |
| preklopna moć u mA | 33000 mA DC pri 90 V 3 kontakt(e) za induktivno opterećenje (T = 50 ms) |
| CAD ukupna širina | 88 mm |
| CAD ukupna dubina | 154 mm |
| nazivna snaga u W | 13000 W AC-3, 380/440 V monofazne u skladu sa EN/IEC 60947-3 |
| nazivna snaga u W | 15000 W AC-23A, 220/240 V monofazne u skladu sa EN/IEC 60947-3 |
| nazivna snaga u W | 15000 W AC-3, 220/240 V trofazne u skladu sa EN/IEC 60947-3 |
| nazivna snaga u W | 22000 W AC-23A, 380/440 V monofazne u skladu sa EN/IEC 60947-3 |
| nazivna snaga u W | 30000 W AC-23A, 220/240 V trofazne u skladu sa EN/IEC 60947-3 |
| nazivna snaga u W | 30000 W AC-3, 380/440 V trofazne u skladu sa EN/IEC 60947-3 |
| nazivna snaga u W | 30000 W AC-3, 660/690 V trofazne u skladu sa EN/IEC 60947-3 |
| nazivna snaga u W | 3700 W AC-3, 110 V monofazne u skladu sa EN/IEC 60947-3 |
| nazivna snaga u W | 45000 W AC-23A, 380/440 V trofazne u skladu sa EN/IEC 60947-3 |
| nazivna snaga u W | 5500 W AC-23A, 110 V monofazne u skladu sa EN/IEC 60947-3 |
| nazivna snaga u W | 65000 W AC-23A, 660/690 V trofazne u skladu sa EN/IEC 60947-3 |
| nazivna snaga u W | 7500 W AC-3, 220/240 V monofazne u skladu sa EN/IEC 60947-3 |
| [Ie] nazivna struja AC | 100 A AC-21A u skladu sa EN/IEC 60947-3 |
| OKRUžENJE | |
|---|---|
| Temperatura okoline za rad uređaja | -25-55 °C |
| sertifikacije proizvoda | cULus 120 V 5 hp monofazne |
| sertifikacije proizvoda | cULus 240 V 10 hp monofazne |
| sertifikacije proizvoda | cULus 240 V 20 hp trofazne |
| sertifikacije proizvoda | cULus 480 V 30 hp trofazne |
| standardi | EN/IEC 60947-3 |
| Temperatura okoline za skladištenje | -40-70 °C |
| kategorija prenapona | klasa II u skladu sa IEC 60536 |
| kategorija prenapona | klasa II u skladu sa NF C 20-030 |
| Tretman zaštite | TC |
| ODRžIVOST PONUDE | |
|---|---|
| Informacije o RoHS izuzecima | Da |
| Bez žive | Da |
| Bez toksičnih teških metala | Da |
| Propis REACh | referenca ne sadrži SVHC iznad propisanog praga |
| REACh bez SVHC | Da |
| WEEE | Ovaj proizvod je na tržištima Evropske unije neophodno odložiti u skladu sa specifičnim smernicama za prikupljanje otpada i nikako ne sme da dospe u kontejnere za otpatke. |
| RoHS regulativa za Kinu | X |
| EU RoHS direktiva | Proaktivna usaglašenost (proizvod nije u zakonskom okviru direktive EU RoHS) |
| UGOVORNA GARANCIJA | |
|---|---|
| Garancija | 18 months |

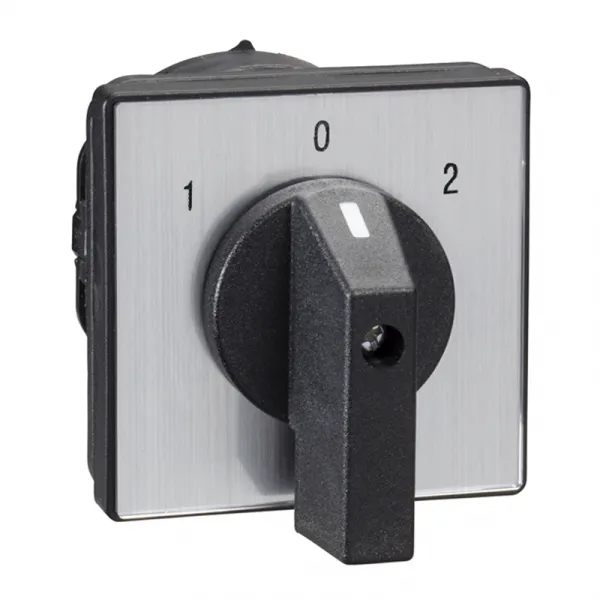

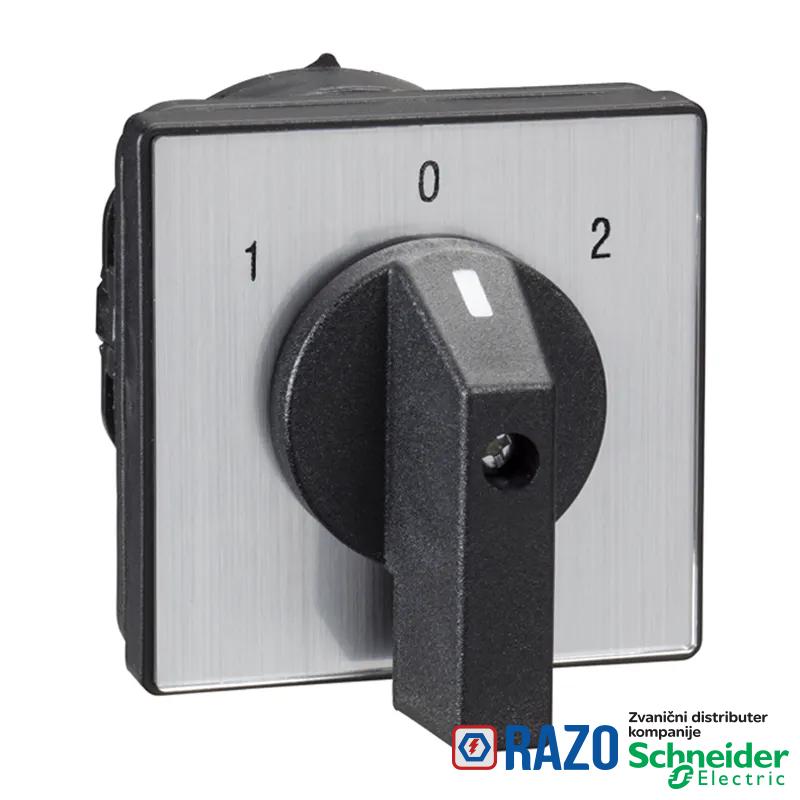

Grebenasti prekidač tropolni 115 ampera 1-0-2 Schneider Electric
Kompletni prekidači, 32 do 150 A
Sa natpisnom pločicom 64 x 64 mm (32 do 63 A)
i 88 x 88 mm (115 i 150 A)
