OSNOVNE INFORMACIJE
Grupa proizvoda	Harmony K
Način pričvršćivanja	Ø 22 mm otvor
natpis	sa metalik oznakom, 0 - 1 crna oznaka
IP stepen zaštite	IP65 u skladu sa IEC 529
IP stepen zaštite	IP65 u skladu sa NF C 20-010

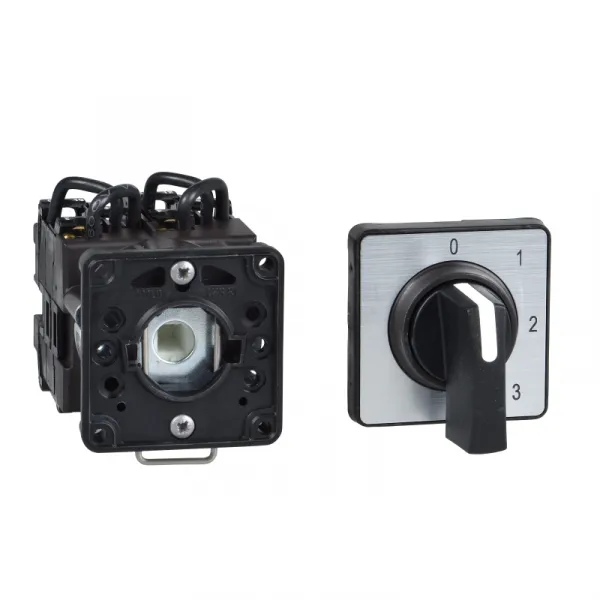

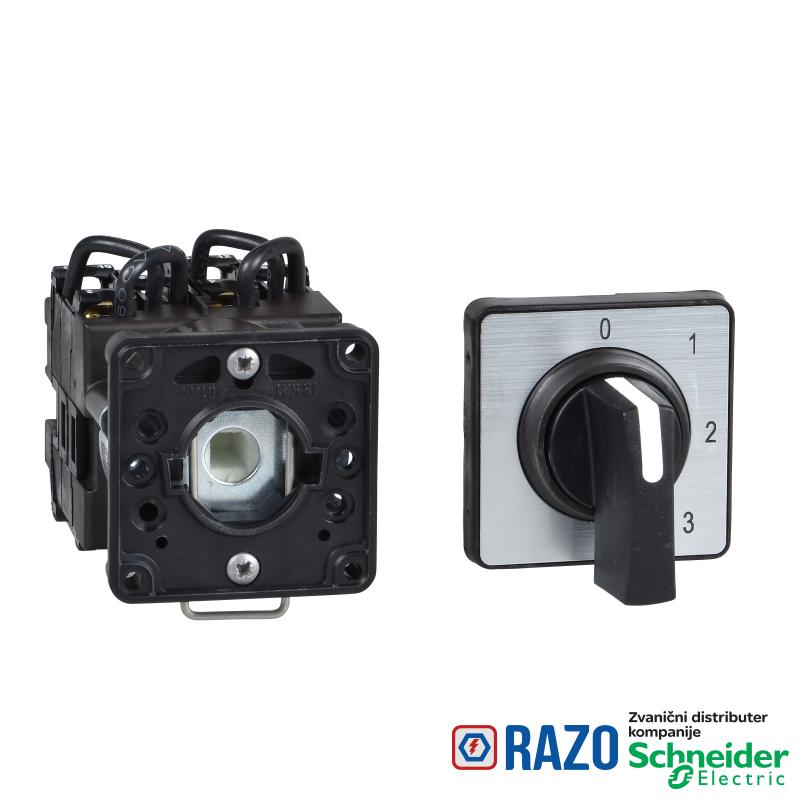

Tip proizvoda ili komponente	kompletni grebenasti prekidač
[Ith] dozvoljena termička struja u vazduhu	20 A
funkcija grebenastog prekidača	grebenasti prekidač
ime komponente	K2
tip glave uređaja	crna ručica, dužina = 35 mm
Lokacija za montiranje	prednji deo
pozicije prekidača	desno: 0° - 45°
tip glave grebenastog prekidača	sa prednjom pločom 45 x 45 mm
Broj polova	1P
zaključavanje zakretne ručice	bez
povratak	bez
OFF položaj	sa Off pozicijom

DOPUNSKE INFORMACIJE
zaštita od kratkog spoja	20 A rastavni uložak osigurač, tip gG
[Ithe] dozvoljena termička struja u ormanu	16 A
Masa proizvoda	0.123 kg
[Uimp] nazivni podnosivi impulsni napon	4 kV u funkciji izolacije
[Uimp] nazivni podnosivi impulsni napon	6 kV u skladu sa IEC 947-1
CAD ukupna visina	50 mm
ugao grebenastog prekidača	45 °
električna veza	neodvojivi vijčani priključni blokovi fleksibilni, kapacitet stezaljke: 2 x 1.5 mm²
električna veza	neodvojivi vijčani priključni blokovi jednožični, kapacitet stezaljke: 1 x 2.5 mm²
električna trajnost	200000 ciklusa AC-23
električna trajnost	200000 ciklusa AC-3
električna trajnost	600000 ciklusa AC-15
električna trajnost	600000 ciklusa AC-21
maximum operating rate	2.5 ciklusa/min AC-21
maximum operating rate	2.5 ciklusa/min AC-23
maximum operating rate	2.5 ciklusa/min AC-3
maximum operating rate	8.333 ciklusa/min AC-15
Struja kratkog spoja	10000 A
[Ui] nazivni napon izolacije	690 V (stepen zaprljanosti 3) u skladu sa IEC 60947-1
pozitivno otvaranje	sa
operacija kontakata	sporo isključenje
mehanička trajnost	1000000 ciklusa
kompatibilnost	K2A
CAD ukupna širina	45 mm
CAD ukupna dubina	49 mm

OKRUžENJE
Temperatura okoline za rad uređaja	-25-55 °C
otpornost na vibracije	5 gn (f = 10-150 Hz) u skladu sa IEC 68-2-6
otpornost na udare	30 gn u skladu sa IEC 68-2-27
sertifikacije proizvoda	CSA 240 V 3 hp trofazne 2 -polni
sertifikacije proizvoda	UL 240 V 0.33 hp monofazne 2 -polni
sertifikacije proizvoda	CSA 240 V 1 hp monofazne
sertifikacije proizvoda	UL 240 V 1 hp trofazne
standardi	EN/IEC 60947-3 za kolo napajanja
standardi	EN/IEC 60947-5-1 za upravljačko kolo
standardi	CENELEC EN 50013
Temperatura okoline za skladištenje	-40-70 °C
kategorija prenapona	klasa II u skladu sa IEC 536
kategorija prenapona	klasa II u skladu sa NF C 20-030
Tretman zaštite	TC

ODRžIVOST PONUDE
Informacije o RoHS izuzecima	Da
Bez žive	Da
Izjava o zaštiti okoliša	ENVPEP071103EN_V1
Status održive ponude	Green Premium proizvod
Bez toksičnih teških metala	Da
Propis REACh	referenca ne sadrži SVHC iznad propisanog praga
REACh bez SVHC	Da
WEEE	Ovaj proizvod je na tržištima Evropske unije neophodno odložiti u skladu sa specifičnim smernicama za prikupljanje otpada i nikako ne sme da dospe u kontejnere za otpatke.
RoHS regulativa za Kinu	X
Profil cirkularnosti	N/A
EU RoHS direktiva	Proaktivna usaglašenost (proizvod nije u zakonskom okviru direktive EU RoHS)
