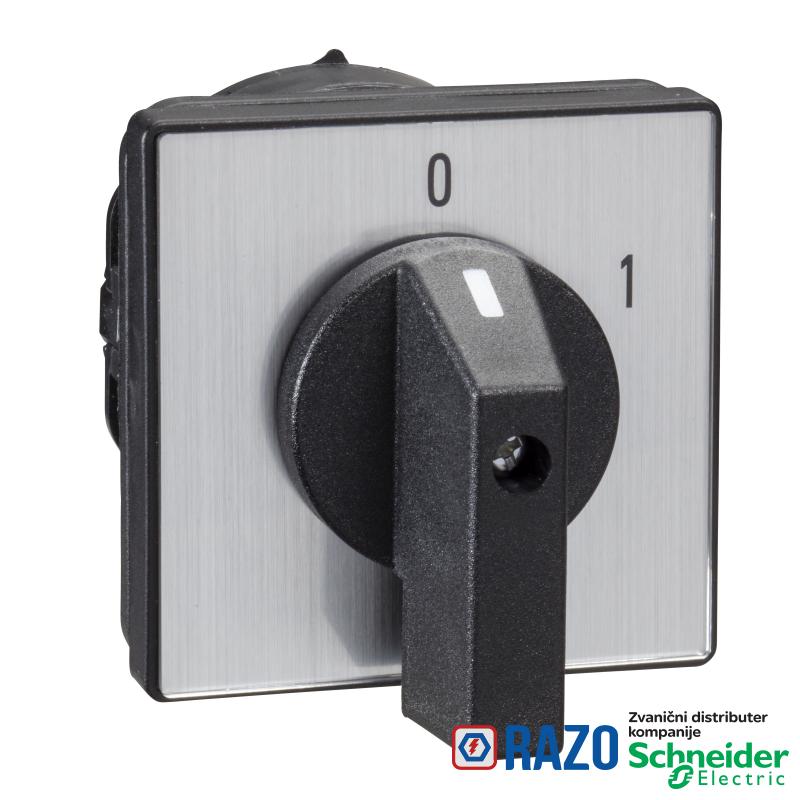

izborni grebenasti prekidač - 1P - 60° - 32 A - vijčana montaža

izborni grebenasti prekidač - 1P - 60° - 32 A - vijčana montaža

Šifra artikla: K30B001UP
izborni grebenasti prekidač - 1P - 60° - 32 A - vijčana montaža
Tehnička dokumentacija
Preuzmite tehničku dokumentaciju
0,00 RSD
8.050,80 RSD
8.050,80 RSD
Ušteda: 0,00 RSD
Obavesti me o sniženju
  • NSZ
Količina: 1 KOM
2
1
Sačuvajte u listi želja
Datum isporuke
Pomoć
OSNOVNE INFORMACIJE
Grupa proizvoda Harmony K
Način pričvršćivanja 4 otvora
natpis sa metalik oznakom, 1 - 0 - 2 crna oznaka
IP stepen zaštite IP40 u skladu sa IEC 529
IP stepen zaštite IP40 u skladu sa NF C 20-010
Tip proizvoda ili komponente kompletni grebenasti prekidač
[Ith] dozvoljena termička struja u vazduhu 32 A
funkcija grebenastog prekidača grebenasti prekidač za promenu izvora napajanja
ime komponente K30
tip glave uređaja crna ručica
Lokacija za montiranje prednji deo
pozicije prekidača levo: 0° - 300°
pozicije prekidača desno: 0° - 60°
tip glave grebenastog prekidača sa prednjom pločom 64 x 64 mm
Broj polova 1P
zaključavanje zakretne ručice bez
povratak bez
OFF položaj sa Off pozicijom
DOPUNSKE INFORMACIJE
zaštita od kratkog spoja 50 A rastavni uložak osigurač, tip gG
Masa proizvoda 0.17 kg
[Uimp] nazivni podnosivi impulsni napon 6 kV u skladu sa EN 947-1
[Uimp] nazivni podnosivi impulsni napon 6 kV u skladu sa IEC 947-1
CAD ukupna visina 64 mm
ugao grebenastog prekidača 60 °
električna veza neodvojivi vijčani priključni blokovi fleksibilni, kapacitet stezaljke: 2 x 4 mm²
električna veza neodvojivi vijčani priključni blokovi jednožični, kapacitet stezaljke: 2 x 6 mm²
Struja kratkog spoja 5000 A
[Ui] nazivni napon izolacije 690 V (stepen zaprljanosti 3) u skladu sa EN 60947-1
[Ui] nazivni napon izolacije 690 V (stepen zaprljanosti 3) u skladu sa IEC 60947-1
pozitivno otvaranje sa
Moment pritezanja 1.2 N.m
operacija kontakata sporo isključenje
mehanička trajnost 300000 ciklusa
kompatibilnost K30B
preklopna moć u mA 11000 mA DC pri 120 V 2 kontakt(e) za induktivno opterećenje (T = 50 ms)
preklopna moć u mA 23000 mA DC pri 120 V 2 kontakt(e) za rezistivno opterećenje (T = 1 ms)
preklopna moć u mA 23000 mA DC pri 180 V 3 kontakt(e) za rezistivno opterećenje (T = 1 ms)
preklopna moć u mA 23000 mA DC pri 60 V 1 kontakt(e) za rezistivno opterećenje (T = 1 ms)
preklopna moć u mA 25000 mA DC pri 30 V 1 kontakt(e) za induktivno opterećenje (T = 50 ms)
preklopna moć u mA 25000 mA DC pri 60 V 2 kontakt(e) za induktivno opterećenje (T = 50 ms)
preklopna moć u mA 25000 mA DC pri 90 V 3 kontakt(e) za induktivno opterećenje (T = 50 ms)
preklopna moć u mA 3200 mA DC pri 110 V 1 kontakt(e) za induktivno opterećenje (T = 50 ms)
preklopna moć u mA 3200 mA DC pri 220 V 2 kontakt(e) za induktivno opterećenje (T = 50 ms)
preklopna moć u mA 3200 mA DC pri 330 V 3 kontakt(e) za induktivno opterećenje (T = 50 ms)
preklopna moć u mA 32000 mA DC pri 140 V 3 kontakt(e) za rezistivno opterećenje (T = 1 ms)
preklopna moć u mA 11000 mA DC pri 180 V 3 kontakt(e) za induktivno opterećenje (T = 50 ms)
preklopna moć u mA 32000 mA DC pri 24 V 1 kontakt(e) za induktivno opterećenje (T = 50 ms)
preklopna moć u mA 32000 mA DC pri 24 V 1 kontakt(e) za rezistivno opterećenje (T = 1 ms)
preklopna moć u mA 32000 mA DC pri 48 V 1 kontakt(e) za rezistivno opterećenje (T = 1 ms)
preklopna moć u mA 32000 mA DC pri 48 V 2 kontakt(e) za induktivno opterećenje (T = 50 ms)
preklopna moć u mA 32000 mA DC pri 48 V 2 kontakt(e) za rezistivno opterećenje (T = 1 ms)
preklopna moć u mA 32000 mA DC pri 70 V 3 kontakt(e) za induktivno opterećenje (T = 50 ms)
preklopna moć u mA 32000 mA DC pri 70 V 3 kontakt(e) za rezistivno opterećenje (T = 1 ms)
preklopna moć u mA 32000 mA DC pri 95 V 2 kontakt(e) za rezistivno opterećenje (T = 1 ms)
preklopna moć u mA 400 mA DC pri 440 V 1 kontakt(e) za rezistivno opterećenje (T = 1 ms)
preklopna moć u mA 400 mA DC pri 660 V 2 kontakt(e) za rezistivno opterećenje (T = 1 ms)
preklopna moć u mA 11000 mA DC pri 60 V 1 kontakt(e) za induktivno opterećenje (T = 50 ms)
preklopna moć u mA 6500 mA DC pri 110 V 1 kontakt(e) za rezistivno opterećenje (T = 1 ms)
preklopna moć u mA 6500 mA DC pri 220 V 2 kontakt(e) za rezistivno opterećenje (T = 1 ms)
preklopna moć u mA 6500 mA DC pri 330 V 3 kontakt(e) za rezistivno opterećenje (T = 1 ms)
preklopna moć u mA 1200 mA DC pri 220 V 1 kontakt(e) za rezistivno opterećenje (T = 1 ms)
preklopna moć u mA 1200 mA DC pri 440 V 2 kontakt(e) za rezistivno opterećenje (T = 1 ms)
preklopna moć u mA 1200 mA DC pri 660 V 3 kontakt(e) za rezistivno opterećenje (T = 1 ms)
preklopna moć u mA 16000 mA DC pri 140 V 3 kontakt(e) za induktivno opterećenje (T = 50 ms)
preklopna moć u mA 16000 mA DC pri 48 V 1 kontakt(e) za induktivno opterećenje (T = 50 ms)
preklopna moć u mA 16000 mA DC pri 95 V 2 kontakt(e) za induktivno opterećenje (T = 50 ms)
CAD ukupna širina 64 mm
CAD ukupna dubina 81 mm
OKRUžENJE
Temperatura okoline za rad uređaja -25-55 °C
sertifikacije proizvoda cULus 120 V 2 hp monofazne
sertifikacije proizvoda cULus 240 V 5 hp monofazne
sertifikacije proizvoda cULus 240 V 5 hp trofazne
sertifikacije proizvoda cULus 480 V 20 hp trofazne
standardi EN/IEC 60947-3
Temperatura okoline za skladištenje -40-70 °C
kategorija prenapona klasa II u skladu sa IEC 60536
kategorija prenapona klasa II u skladu sa NF C 20-030
Tretman zaštite TC
ODRžIVOST PONUDE
Informacije o RoHS izuzecima Da
Bez žive Da
Bez toksičnih teških metala Da
Propis REACh referenca ne sadrži SVHC iznad propisanog praga
REACh bez SVHC Da
WEEE Ovaj proizvod je na tržištima Evropske unije neophodno odložiti u skladu sa specifičnim smernicama za prikupljanje otpada i nikako ne sme da dospe u kontejnere za otpatke.
RoHS regulativa za Kinu X
EU RoHS direktiva Proaktivna usaglašenost (proizvod nije u zakonskom okviru direktive EU RoHS)
UGOVORNA GARANCIJA
Garancija 18 months
