OSNOVNE INFORMACIJE | |
---|---|
Grupa proizvoda | Harmony K |
Način pričvršćivanja | Ø 22 mm otvor |
natpis | sa metalik oznakom, 1 - 2 crna oznaka |
IP stepen zaštite | IP65 u skladu sa IEC 529 |
IP stepen zaštite | IP65 u skladu sa NF C 20-010 |

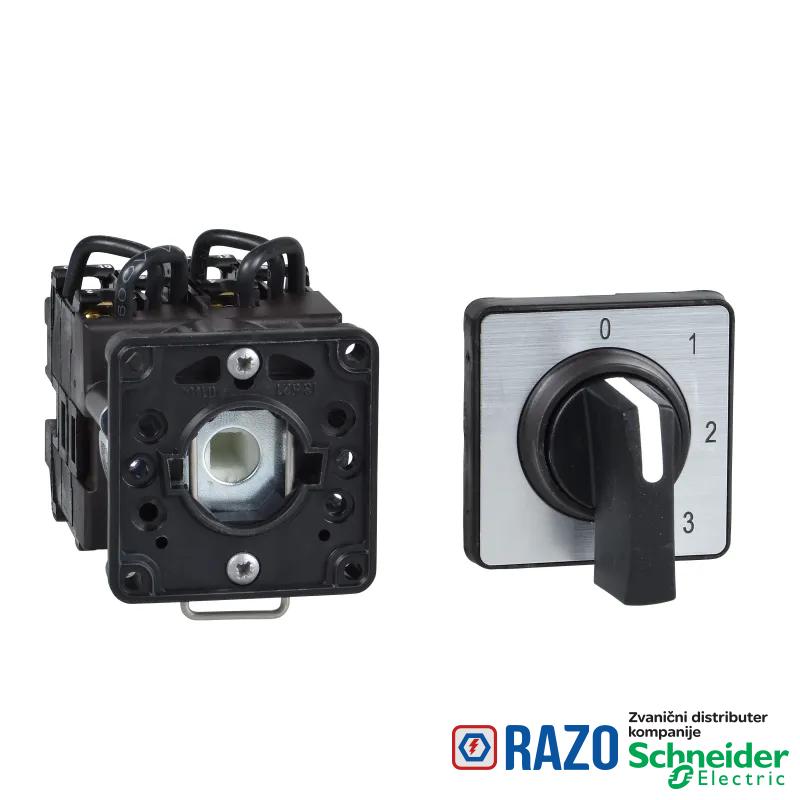

Tip proizvoda ili komponente | kompletni grebenasti prekidač |
[Ith] dozvoljena termička struja u vazduhu | 12 A |
funkcija grebenastog prekidača | grebenasti prekidač za promenu izvora napajanja |
ime komponente | K1 |
tip glave uređaja | crna ručica, dužina = 35 mm |
pozicije prekidača | desno: 30° |
pozicije prekidača | levo: 330° |
tip glave grebenastog prekidača | sa prednjom pločom 45 x 45 mm |
montaža proizvoda | prednja ugradnja |
Broj polova | 3P |
zaključavanje zakretne ručice | bez |
povratak | bez |
OFF položaj | bez Off pozicije |
DOPUNSKE INFORMACIJE | |
---|---|
zaštita od kratkog spoja | 16 A rastavni uložak osigurač, tip gG |
[Ithe] dozvoljena termička struja u ormanu | 10 A |
Masa proizvoda | 0.19 kg |
[Uimp] nazivni podnosivi impulsni napon | 4 kV u funkciji izolacije |
[Uimp] nazivni podnosivi impulsni napon | 6 kV u skladu sa IEC 947-1 |
CAD ukupna visina | 50 mm |
ugao grebenastog prekidača | 30 ° |
električna veza | neodvojivi vijčani priključni blokovi fleksibilni, kapacitet stezaljke: 2 x 1.5 mm² |
električna veza | neodvojivi vijčani priključni blokovi jednožični, kapacitet stezaljke: 1 x 2.5 mm² |
električna trajnost | 1000000 ciklusa AC-15 |
električna trajnost | 1000000 ciklusa AC-21 |
električna trajnost | 500000 ciklusa AC-23 |
električna trajnost | 500000 ciklusa AC-3 |
maximum operating rate | 2.5 ciklusa/min AC-21 |
maximum operating rate | 2.5 ciklusa/min AC-23 |
maximum operating rate | 2.5 ciklusa/min AC-3 |
maximum operating rate | 8.333 ciklusa/min AC-15 |
Struja kratkog spoja | 10000 A |
[Ui] nazivni napon izolacije | 690 V (stepen zaprljanosti 3) u skladu sa IEC 60947-1 |
pozitivno otvaranje | sa |
operacija kontakata | sporo isključenje |
mehanička trajnost | 1000000 ciklusa |
kompatibilnost | K1F |
CAD ukupna širina | 45 mm |
CAD ukupna dubina | 69 mm |
nazivna snaga u W | 10500 W AC-21, 500...660 V trofazne u skladu sa IEC 947-3 |
nazivna snaga u W | 2200 W AC-23A, 690 V trofazne u skladu sa IEC 947-3 |
nazivna snaga u W | 4800 W AC-21, 230 V trofazne u skladu sa IEC 947-3 |
nazivna snaga u W | 600 W AC-3, 230 V monofazne u skladu sa IEC 947-3 |
nazivna snaga u W | 8300 W AC-21, 400 V trofazne u skladu sa IEC 947-3 |
nazivna snaga u W | 1100 W AC-3, 230 V trofazne u skladu sa IEC 947-3 |
nazivna snaga u W | 1500 W AC-23A, 230 V trofazne u skladu sa IEC 947-3 |
nazivna snaga u W | 1500 W AC-3, 400 V monofazne u skladu sa IEC 947-3 |
nazivna snaga u W | 1500 W AC-3, 400 V trofazne u skladu sa IEC 947-3 |
nazivna snaga u W | 1500 W AC-3, 500 V trofazne u skladu sa IEC 947-3 |
nazivna snaga u W | 1500 W AC-3, 690 V trofazne u skladu sa IEC 947-3 |
nazivna snaga u W | 2200 W AC-23A, 400 V trofazne u skladu sa IEC 947-3 |
nazivna snaga u W | 2200 W AC-23A, 500 V trofazne u skladu sa IEC 947-3 |
[Ie] nazivna struja AC | 1.8 A pri 690 V AC-3 trofazne u skladu sa IEC 947-3 |
[Ie] nazivna struja AC | 2 A pri 400 V AC-15 u skladu sa IEC 947-5-1 |
[Ie] nazivna struja AC | 3 A pri 230 V AC-15 u skladu sa IEC 947-5-1 |
[Ie] nazivna struja AC | 2.8 A pri 500 V AC-3 trofazne u skladu sa IEC 947-3 |
[Ie] nazivna struja AC | 2.8 A pri 690 V AC-23A trofazne u skladu sa IEC 947-3 |
[Ie] nazivna struja AC | 3.3 A pri 400 V AC-3 trofazne u skladu sa IEC 947-3 |
[Ie] nazivna struja AC | 3.8 A pri 500 V AC-23A trofazne u skladu sa IEC 947-3 |
[Ie] nazivna struja AC | 4.6 A pri 230 V AC-3 trofazne u skladu sa IEC 947-3 |
[Ie] nazivna struja AC | 4.8 A pri 400 V AC-23A trofazne u skladu sa IEC 947-3 |
[Ie] nazivna struja AC | 5.6 A pri 230 V AC-23A trofazne u skladu sa IEC 947-3 |
[Ie] nazivna struja AC | 1 A pri 500 V AC-15 u skladu sa IEC 947-5-1 |
OKRUžENJE | |
---|---|
Temperatura okoline za rad uređaja | -25-55 °C |
otpornost na vibracije | 5 gn (f = 10-150 Hz) u skladu sa IEC 68-2-6 |
otpornost na udare | 30 gn u skladu sa IEC 68-2-27 |
sertifikacije proizvoda | CSA 240 V 3 hp trofazne 2 polni |
sertifikacije proizvoda | UL 240 V 0.33 hp monofazne 2 polni |
sertifikacije proizvoda | CSA 240 V 1 hp monofazne |
sertifikacije proizvoda | UL 240 V 1 hp trofazne |
standardi | EN 60947-3 za kolo napajanja |
standardi | EN 60947-5-1 za upravljačko kolo |
standardi | IEC 60947-3 za kolo napajanja |
standardi | IEC 60947-5-1 za upravljačko kolo |
standardi | CENELEC EN 50013 |
Temperatura okoline za skladištenje | -40-70 °C |
klasa zaštite protiv električnog udara | klasa II u skladu sa IEC 536 |
klasa zaštite protiv električnog udara | klasa II u skladu sa NF C 20-030 |
Tretman zaštite | TC |
ODRžIVOST PONUDE | |
---|---|
Informacije o RoHS izuzecima | Da |
Bez žive | Da |
Izjava o zaštiti okoliša | ENVPEP071103EN_V1 |
Status održive ponude | Green Premium proizvod |
Bez toksičnih teških metala | Da |
Propis REACh | referenca ne sadrži SVHC iznad propisanog praga |
REACh bez SVHC | Da |
WEEE | Ovaj proizvod je na tržištima Evropske unije neophodno odložiti u skladu sa specifičnim smernicama za prikupljanje otpada i nikako ne sme da dospe u kontejnere za otpatke. |
RoHS regulativa za Kinu | X |
Profil cirkularnosti | N/A |
EU RoHS direktiva | Proaktivna usaglašenost (proizvod nije u zakonskom okviru direktive EU RoHS) |
UGOVORNA GARANCIJA | |
---|---|
Garancija | 18 months |
