OSNOVNE INFORMACIJE
Grupa proizvoda	Harmony K
Način pričvršćivanja	Ø 16 ili 22 mm otvor
natpis	sa metalik oznakom, 0 - 1 crna oznaka
IP stepen zaštite	kontaktni blok: IP20
IP stepen zaštite	glava: IP65 u skladu sa IEC 60529

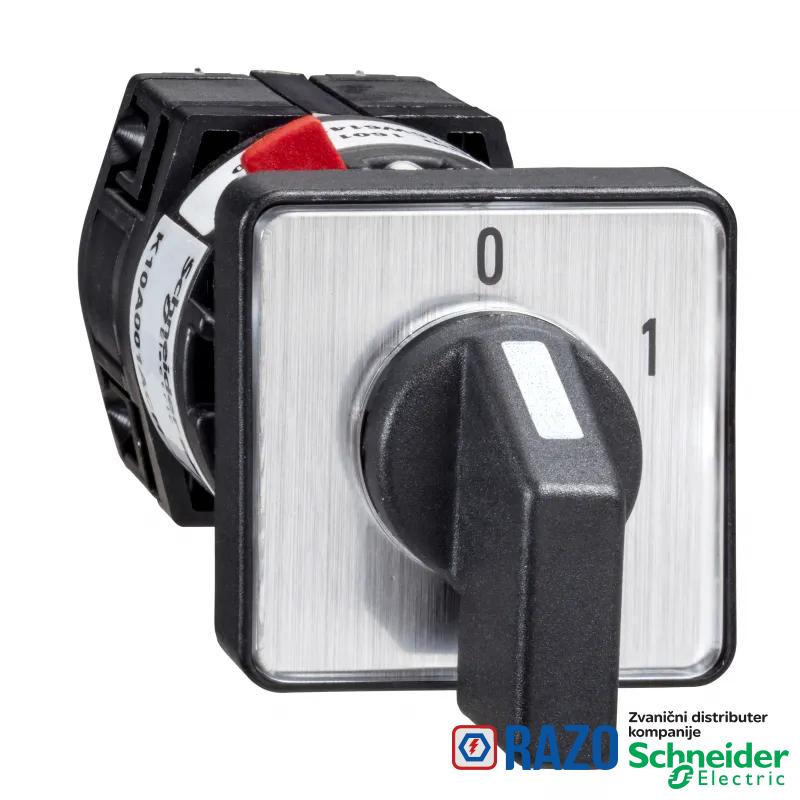

Tip proizvoda ili komponente	kompletni grebenasti prekidač
[Ith] dozvoljena termička struja u vazduhu	10 A
funkcija grebenastog prekidača	grebenasti prekidač
ime komponente	K10
tip glave uređaja	crna ručica
pozicije prekidača	desno: 0° - 60°
tip glave grebenastog prekidača	sa prednjom pločom 30 x 30 mm
montaža proizvoda	prednja ugradnja
Broj polova	4P
zaključavanje zakretne ručice	bez
povratak	bez
OFF položaj	sa Off pozicijom

DOPUNSKE INFORMACIJE
zaštita od kratkog spoja	10 A rastavni uložak osigurač, tip gG
Masa proizvoda	0.045 kg
[Uimp] nazivni podnosivi impulsni napon	4 kV u skladu sa IEC 60947-1
CAD ukupna visina	30 mm
ugao grebenastog prekidača	60 °
električna veza	neodvojivi vijčani priključni blokovi, kapacitet stezaljke: 2 x 1.5 mm²
električna trajnost	100000000 ciklusa
[Ui] nazivni napon izolacije	440 V (stepen zaprljanosti 3) u skladu sa IEC 60947-1
operacija kontakata	sporo isključenje
mehanička trajnost	1000000 ciklusa
kompatibilnost	K10
nazivna snaga u hp	0.33 hp pri 110/120 V AC, monofazne
nazivna snaga u hp	0.75 hp pri 220/240 V AC, monofazne
[Ie] nazivna struja DC	10 A pri 24 V rezistivno opterećenje
[Ie] nazivna struja DC	0.3 A pri 220 V rezistivno opterećenje
[Ie] nazivna struja DC	0.7 A pri 110 V rezistivno opterećenje
CAD ukupna širina	30 mm
CAD ukupna dubina	88 mm
nazivna snaga u W	370 W AC-23A, 110/120 V monofazne
nazivna snaga u W	750 W AC-23A, 220/240 V monofazne
[Ie] nazivna struja AC	10 A pri 400 V AC-1
[Ie] nazivna struja AC	10 A pri 400 V AC-21A
[Ie] nazivna struja AC	3 A pri 240 V AC-15
[Ie] nazivna struja AC	6 A pri 120 V AC-15

OKRUžENJE
Temperatura okoline za rad uređaja	-20-55 °C
sertifikacije proizvoda	cULus
standardi	CENELEC EN 50013
standardi	EN/IEC 60947-3
standardi	EN/IEC 60947-5-1
Temperatura okoline za skladištenje	-40-70 °C
klasa zaštite protiv električnog udara	klasa II u skladu sa IEC 60536
Tretman zaštite	TC

ODRžIVOST PONUDE
Informacije o RoHS izuzecima	Da
Bez žive	Da
Bez toksičnih teških metala	Da
Propis REACh	referenca ne sadrži SVHC iznad propisanog praga
REACh bez SVHC	Da
WEEE	Ovaj proizvod je na tržištima Evropske unije neophodno odložiti u skladu sa specifičnim smernicama za prikupljanje otpada i nikako ne sme da dospe u kontejnere za otpatke.
RoHS regulativa za Kinu	X
EU RoHS direktiva	Proaktivna usaglašenost (proizvod nije u zakonskom okviru direktive EU RoHS)
