| OSNOVNE INFORMACIJE | |
|---|---|
| pozicije prekidača | levo: 0° - 315° - 270° - 225° |
| pozicije prekidača | desno: 0° - 45° - 90° - 135° |
| Grupa proizvoda | Harmony K |
| tip glave grebenastog prekidača | sa prednjom pločom 45 x 45 mm |
| Način pričvršćivanja | na više načina |
| natpis | sa metalik oznakom, 0 - L1N - L2N - L3N - L1L2 - L2L3 - L3L1 crna oznaka |
| zaključavanje zakretne ručice | bez |
| Tip merenja | između 3 faze i između svake od 3 faze i nule |
| IP stepen zaštite | IP40 u skladu sa IEC 529 |
| IP stepen zaštite | IP40 u skladu sa NF C 20-010 |
| povratak | bez |
| Tip proizvoda ili komponente | kompletni grebenasti prekidač |
| [Ith] dozvoljena termička struja u vazduhu | 12 A |
| funkcija grebenastog prekidača | voltmetarski grebenasti prekidač |
| ime komponente | K1 |
| tip glave uređaja | crna ručica, dužina = 35 mm |
| Lokacija za montiranje | prednji deo |
| OFF položaj | sa Off pozicijom |
| DOPUNSKE INFORMACIJE | |
|---|---|
| električna veza | neodvojivi vijčani priključni blokovi fleksibilni, kapacitet stezaljke: 2 x 1.5 mm² |
| električna veza | neodvojivi vijčani priključni blokovi jednožični, kapacitet stezaljke: 1 x 2.5 mm² |
| električna trajnost | 1000000 ciklusa AC-15 |
| električna trajnost | 1000000 ciklusa AC-21 |
| električna trajnost | 500000 ciklusa AC-23 |
| električna trajnost | 500000 ciklusa AC-3 |
| maximum operating rate | 2.5 ciklusa/min AC-21 |
| maximum operating rate | 2.5 ciklusa/min AC-23 |
| maximum operating rate | 2.5 ciklusa/min AC-3 |
| maximum operating rate | 8.333 ciklusa/min AC-15 |
| Struja kratkog spoja | 10000 A |
| zaštita od kratkog spoja | 16 A rastavni uložak osigurač, tip gG |
| [Ui] nazivni napon izolacije | 690 V (stepen zaprljanosti 3) u skladu sa IEC 60947-1 |
| pozitivno otvaranje | sa |
| operacija kontakata | sporo isključenje |
| mehanička trajnost | 1000000 ciklusa |
| kompatibilnost | K1F |
| [Ithe] dozvoljena termička struja u ormanu | 10 A |
| CAD ukupna širina | 45 mm |
| CAD ukupna dubina | 97 mm |
| Masa proizvoda | 0.17 kg |
| [Uimp] nazivni podnosivi impulsni napon | 4 kV u funkciji izolacije |
| [Uimp] nazivni podnosivi impulsni napon | 6 kV u skladu sa IEC 947-1 |
| nazivna snaga u W | 10500 W AC-21, 500...660 V trofazne u skladu sa IEC 947-3 |
| nazivna snaga u W | 2200 W AC-23A, 690 V trofazne u skladu sa IEC 947-3 |
| nazivna snaga u W | 4800 W AC-21, 230 V trofazne u skladu sa IEC 947-3 |
| nazivna snaga u W | 600 W AC-3, 230 V monofazne u skladu sa IEC 947-3 |
| nazivna snaga u W | 8300 W AC-21, 400 V trofazne u skladu sa IEC 947-3 |
| nazivna snaga u W | 1100 W AC-3, 230 V trofazne u skladu sa IEC 947-3 |
| nazivna snaga u W | 1500 W AC-23A, 230 V trofazne u skladu sa IEC 947-3 |
| nazivna snaga u W | 1500 W AC-3, 400 V monofazne u skladu sa IEC 947-3 |
| nazivna snaga u W | 1500 W AC-3, 400 V trofazne u skladu sa IEC 947-3 |
| nazivna snaga u W | 1500 W AC-3, 500 V trofazne u skladu sa IEC 947-3 |
| nazivna snaga u W | 1500 W AC-3, 690 V trofazne u skladu sa IEC 947-3 |
| nazivna snaga u W | 2200 W AC-23A, 400 V trofazne u skladu sa IEC 947-3 |
| nazivna snaga u W | 2200 W AC-23A, 500 V trofazne u skladu sa IEC 947-3 |
| CAD ukupna visina | 45 mm |
| [Ie] nazivna struja AC | 1.8 A pri 690 V AC-3 trofazne u skladu sa IEC 947-3 |
| [Ie] nazivna struja AC | 2 A pri 400 V AC-15 u skladu sa IEC 947-5-1 |
| [Ie] nazivna struja AC | 3 A pri 230 V AC-15 u skladu sa IEC 947-5-1 |
| [Ie] nazivna struja AC | 2.8 A pri 500 V AC-3 trofazne u skladu sa IEC 947-3 |
| [Ie] nazivna struja AC | 2.8 A pri 690 V AC-23A trofazne u skladu sa IEC 947-3 |
| [Ie] nazivna struja AC | 3.3 A pri 400 V AC-3 trofazne u skladu sa IEC 947-3 |
| [Ie] nazivna struja AC | 3.8 A pri 500 V AC-23A trofazne u skladu sa IEC 947-3 |
| [Ie] nazivna struja AC | 4.6 A pri 230 V AC-3 trofazne u skladu sa IEC 947-3 |
| [Ie] nazivna struja AC | 4.8 A pri 400 V AC-23A trofazne u skladu sa IEC 947-3 |
| [Ie] nazivna struja AC | 5.6 A pri 230 V AC-23A trofazne u skladu sa IEC 947-3 |
| [Ie] nazivna struja AC | 1 A pri 500 V AC-15 u skladu sa IEC 947-5-1 |
| ugao grebenastog prekidača | 45 ° |
| OKRUžENJE | |
|---|---|
| Temperatura okoline za rad uređaja | -25-55 °C |
| Temperatura okoline za skladištenje | -40-70 °C |
| kategorija prenapona | klasa II u skladu sa IEC 536 |
| kategorija prenapona | klasa II u skladu sa NF C 20-030 |
| otpornost na vibracije | 5 gn (f = 10-150 Hz) u skladu sa IEC 68-2-6 |
| otpornost na udare | 30 gn u skladu sa IEC 68-2-27 |
| sertifikacije proizvoda | CSA 240 V 1 hp monofazne |
| sertifikacije proizvoda | CSA 240 V 3 hp trofazne 2 -polni |
| sertifikacije proizvoda | UL 240 V 1 hp trofazne |
| sertifikacije proizvoda | UL 240 V 0.33 hp monofazne 2 -polni |
| Tretman zaštite | TC |
| standardi | EN 60947-3 za kolo napajanja |
| standardi | EN 60947-5-1 za upravljačko kolo |
| standardi | IEC 60947-3 za kolo napajanja |
| standardi | IEC 60947-5-1 za upravljačko kolo |
| standardi | CENELEC EN 50013 |
| ODRžIVOST PONUDE | |
|---|---|
| RoHS regulativa za Kinu | X |
| Profil cirkularnosti | N/A |
| Informacije o RoHS izuzecima | Da |
| Bez žive | Da |
| Izjava o zaštiti okoliša | ENVPEP071103EN_V1 |
| Status održive ponude | Green Premium proizvod |
| Bez toksičnih teških metala | Da |
| EU RoHS direktiva | Proaktivna usaglašenost (proizvod nije u zakonskom okviru direktive EU RoHS) |
| Propis REACh | referenca ne sadrži SVHC iznad propisanog praga |
| REACh bez SVHC | Da |
| WEEE | Ovaj proizvod je na tržištima Evropske unije neophodno odložiti u skladu sa specifičnim smernicama za prikupljanje otpada i nikako ne sme da dospe u kontejnere za otpatke. |
| UGOVORNA GARANCIJA | |
|---|---|
| Garancija | 18 months |

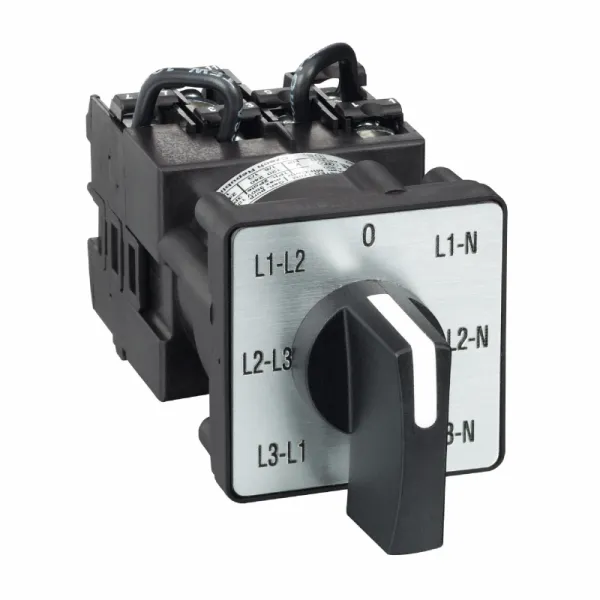

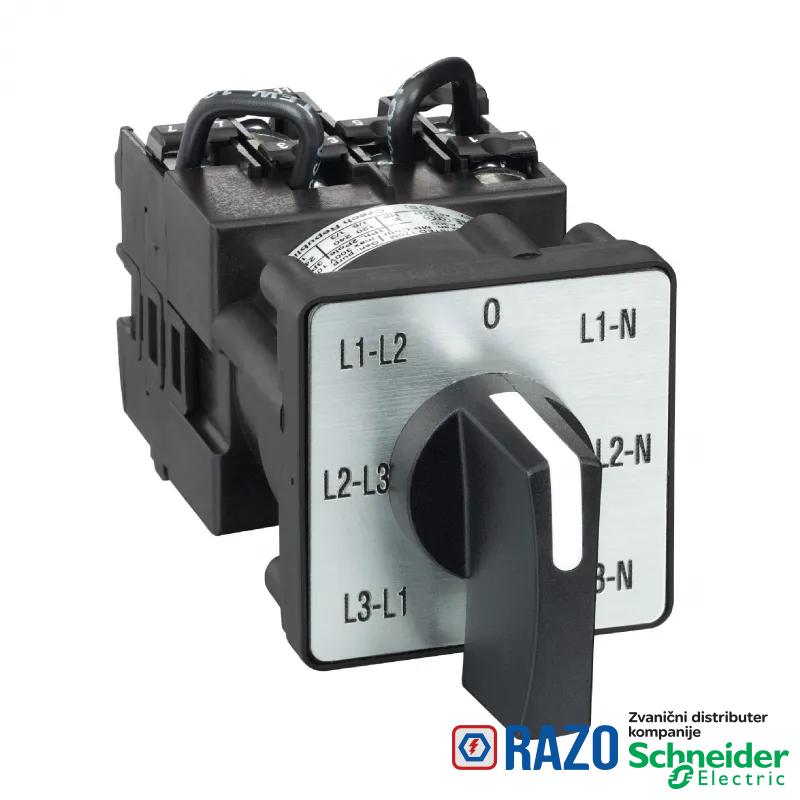

Voltmetarska preklopka 7 položaja 12A Schneider Electric
Kompletne sklopke, prednja ugradnja
Sa 45 x 45 mm natpisnom pločicom,
35 mm ručicom
