OSNOVNE INFORMACIJE
blok za montiranje	prednja ugradnja
tip kontakata i sastav	1 C/O + 1 NO
Grupa proizvoda	Harmony XAC
operacija kontakata	bez preklapanja kontakta
operacija kontakata	trenutno delovanje
mehanička blokada	sa mehaničkom blokadom
tip ručice	2 sa povratkom
tip kontaktnog bloka	dvostruki
Tip električnog kola	upravljačko kolo

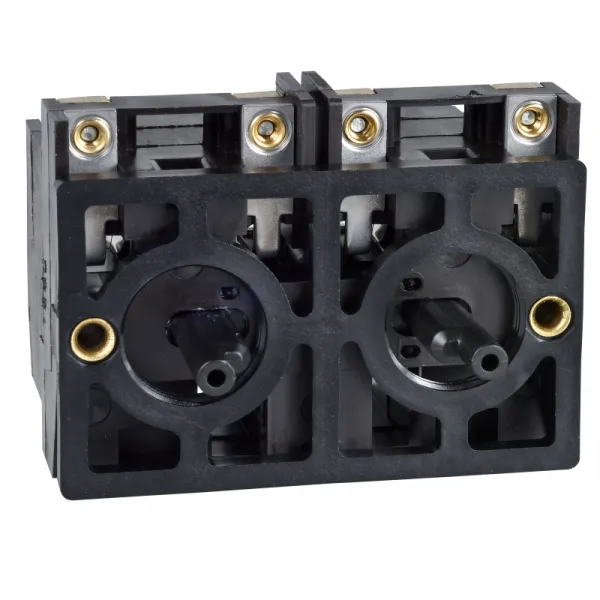

Tip proizvoda ili komponente	kontaktni blok
primena kontaktnog bloka	2 brzine
ime komponente	XESD
Kompatibilnost proizvoda	XACB
Kompatibilnost proizvoda	XACM

DOPUNSKE INFORMACIJE
oznaka priključaka	(13-14)NO
oznaka priključaka	(11-12)NC
povezivanje - priključci	vijčani priključni blokovi, 1 x 2.5 mm² sa ili bez kablovskog završetka
povezivanje - priključci	vijčani priključni blokovi, 2 x 1.5 mm² sa ili bez kablovskog završetka
opis priključaka ISO n°2	(43-44)NO_CL
opis priključaka ISO n°2	(23-24-21-22)OF
opis priključaka ISO n°2	B
opis priključaka ISO n°1	B
opis priključaka ISO n°1	(33-34)NO_CL
opis priključaka ISO n°1	(13-14-11-12)OF
[Ui] nazivni napon izolacije	500 V (stepen zaprljanosti 3) u skladu sa IEC 60947-1
nazivna snaga u VA	100 VA AC-15 za 1000000 ciklusa, broj operacija <60 ciklusa/min pri 48 V 50/60 Hz, faktor opterećenja = 0.5 (induktivno opterećenje)
nazivna snaga u VA	450 VA AC-15 za 1000000 ciklusa, broj operacija <60 ciklusa/min pri 127 V 50/60 Hz, faktor opterećenja = 0.5 (induktivno opterećenje)
nazivna snaga u VA	50 VA AC-15 za 1000000 ciklusa, broj operacija <60 ciklusa/min pri 24 V 50/60 Hz, faktor opterećenja = 0.5 (induktivno opterećenje)
nazivna snaga u VA	750 VA AC-15 za 1000000 ciklusa, broj operacija <60 ciklusa/min pri 230 V 50/60 Hz, faktor opterećenja = 0.5 (induktivno opterećenje)
maximum resistance across terminals	25 MΩ
mehanička trajnost	1000000 ciklusa
[Ithe] dozvoljena termička struja u ormanu	10 A
radna sila	15 N
radna sila	25 N
zaštita od kratkog spoja	10 A zaštitni osigurač sa rastavni uložak osigurač tip gG
označavanje koda kontakta	A300 AC-15, Ue = 240 V, Ie = 3 A u skladu sa IEC 60947-5-1 dodatak A
označavanje koda kontakta	Q300 DC-13, Ue = 250 V, Ie = 0.27 A u skladu sa IEC 60947-5-1 dodatak A
Masa proizvoda	0.19 kg
nazivna snaga u W	140 W DC-13 za 1000000 ciklusa, broj operacija <60 ciklusa/min pri 24 V, faktor opterećenja = 0.5 (induktivno opterećenje) u skladu sa IEC 60947-5-1 dodatak C
nazivna snaga u W	140 W DC-13 za 1000000 ciklusa, broj operacija <60 ciklusa/min pri 48 V, faktor opterećenja = 0.5 (induktivno opterećenje) u skladu sa IEC 60947-5-1 dodatak C
nazivna snaga u W	95 W DC-13 za 1000000 ciklusa, broj operacija <60 ciklusa/min pri 120 V, faktor opterećenja = 0.5 (induktivno opterećenje) u skladu sa IEC 60947-5-1 dodatak C
[Uimp] nazivni podnosivi impulsni napon	6 kV u skladu sa IEC 60947-1

OKRUžENJE
Temperatura okoline za rad uređaja	-25-70 °C
Temperatura okoline za skladištenje	-40-70 °C
Standardi	CSA C22.2 No 14
Standardi	IEC 60947-5-1
Standardi	EN 60947-5-1
klasa zaštite protiv električnog udara	klasa II u skladu sa IEC 61140
otpornost na udare	100 gn u skladu sa IEC 60068-2-27
otpornost na vibracije	15 gn (f= 10-500 Hz) u skladu sa IEC 60068-2-6

ODRžIVOST PONUDE
RoHS regulativa za Kinu	X
Informacije o RoHS izuzecima	Da
Bez žive	Da
Bez toksičnih teških metala	Da
EU RoHS direktiva	Proaktivna usaglašenost (proizvod nije u zakonskom okviru direktive EU RoHS)
Propis REACh	referenca sadrži SVHC iznad propisanog praga
REACh bez SVHC	Da
WEEE	Ovaj proizvod je na tržištima Evropske unije neophodno odložiti u skladu sa specifičnim smernicama za prikupljanje otpada i nikako ne sme da dospe u kontejnere za otpatke.
