OSNOVNE INFORMACIJE
namena proizvoda	za XB5 Ø 22 mm upravljačko signalne elemente
blok za montiranje	zadnja montaža
Grupa proizvoda	Harmony XAL

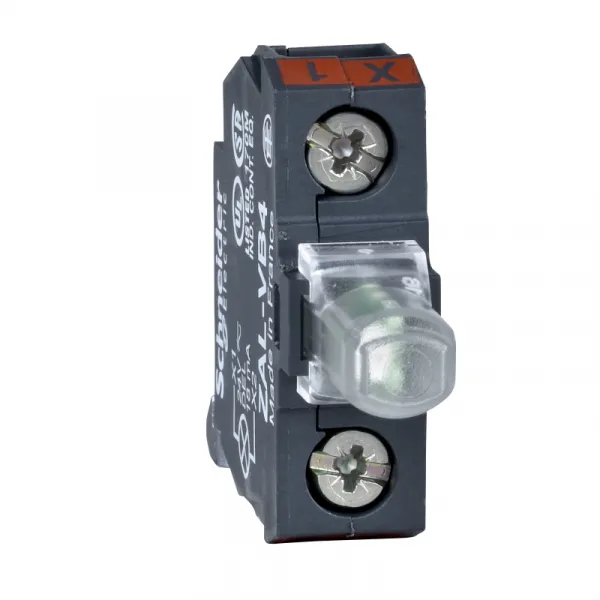

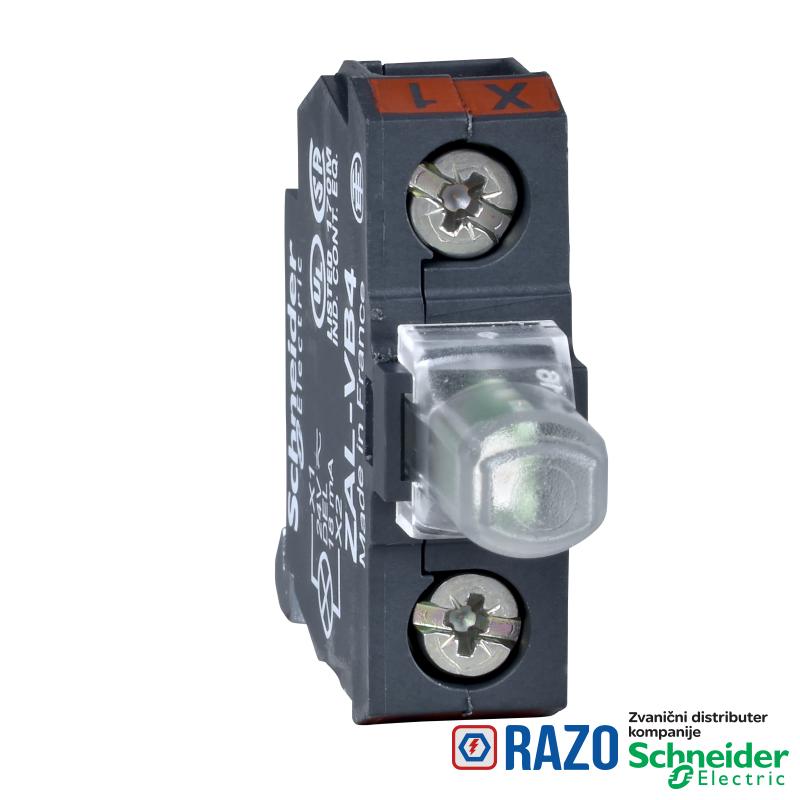

Tip proizvoda ili komponente	svetleći blok
prodaja po nedeljivim količinama	5
boja svetlosnog izvora	bela
Kratko ime uređaja	ZALV
[Us] nazivni napon	24 V AC/DC

DOPUNSKE INFORMACIJE
svetlosni izvor	integrisani i zaštićeni LED
napajanje svetlosnog bloka	direktno
kod	MR1
kod	PR1
Masa proizvoda	0.015 kg
[Uimp] nazivni podnosivi impulsni napon	4 kV u skladu sa EN/IEC 60947-1
struja potrošnje	18 mA
povezivanje - priključci	vijčani priključni blokovi, <= 2 x 1.5 mm² sa kablovskim završetkom u skladu sa EN/IEC 60947-1
povezivanje - priključci	vijčani priključni blokovi, >= 1 x 0.22 mm² bez kablovskog završetka u skladu sa EN/IEC 60947-1
servisni vek	100000 sati pri nazivnom naponu i 25 °C
podnosivi naponski udar	1 kV u skladu sa IEC 61000-5-1
[Ui] nazivni napon izolacije	250 V (stepen zaprljanosti 3) u skladu sa EN/IEC 60947-1
tip signalizacije	trajna
granice napona	19.2-30 V DC
granice napona	21.6-26.4 V AC
način spajanja	za sastavljanje kod korisnika
kompatibilnost	ZALV
moment pritezanja	0.8-1.2 N.m u skladu sa EN 60947-1
oblik glave zavrtnja	ukrštena kompatibilno sa Philips no 1 odvijač
oblik glave zavrtnja	ukrštena kompatibilno sa pozidriv No 1 odvijač
oblik glave zavrtnja	sa prorezom kompatibilno sa matica Ø 4 mm odvijač
oblik glave zavrtnja	sa prorezom kompatibilno sa matica Ø 5.5 mm odvijač
baza sijalice	integrisan LED

OKRUžENJE
Sertifikacija proizvoda	UL odobrenje
Sertifikacija proizvoda	CSA
Temperatura okoline za rad uređaja	-40-70 °C
otpornost na elektromagnetna polja	10 V/m u skladu sa IEC 61000-4-3
Standardi	EN/IEC 60947-5-5
Standardi	EN/IEC 60947-5-4
Standardi	EN/IEC 60947-1
Standardi	EN/IEC 60947-5-1
Standardi	CSA C22.2 No 14
Standardi	JIS C 4520
Standardi	UL 508
otpornost na udare	30 gn (trajanje = 18 milisekundi) za ubrzanje polovine sinusne periode u skladu sa EN/IEC 60068-2-27
otpornost na udare	50 gn (trajanje = 11 milisekundi) za ubrzanje polovine sinusne periode u skladu sa EN/IEC 60068-2-27
otpornost na vibracije	5 gn (f= 12-500 Hz) u skladu sa IEC 60068-2-6
IP stepen zaštite	IP20 u skladu sa IEC 60529
Temperatura okoline za skladištenje	-40-70 °C
otpornost na elektrostatičko pražnjenje	6 kV na kontaktu (metalnim delovima) u skladu sa IEC 61000-4-2
otpornost na elektrostatičko pražnjenje	8 kV u vazduhu (u izolovanim delovima) u skladu sa IEC 61000-4-2
Tretman zaštite	TH
otpornost na brze prelaze	2 kV u skladu sa IEC 61000-4-4
elektromagnetna emisija	klasa B u skladu sa IEC 55011

ODRžIVOST PONUDE
Informacije o RoHS izuzecima	Da
Bez žive	Da
Izjava o zaštiti okoliša	ENVPEP110802EN
Status održive ponude	Green Premium proizvod
Propis REACh	referenca sadrži SVHC iznad propisanog praga
REACh bez SVHC	Da
WEEE	Ovaj proizvod je na tržištima Evropske unije neophodno odložiti u skladu sa specifičnim smernicama za prikupljanje otpada i nikako ne sme da dospe u kontejnere za otpatke.
RoHS regulativa za Kinu	X
Profil cirkularnosti	N/A
EU RoHS direktiva	Proaktivna usaglašenost (proizvod nije u zakonskom okviru direktive EU RoHS)
