OSNOVNE INFORMACIJE
dodatne informacije o glavi uređaja	booted (clear silicon)

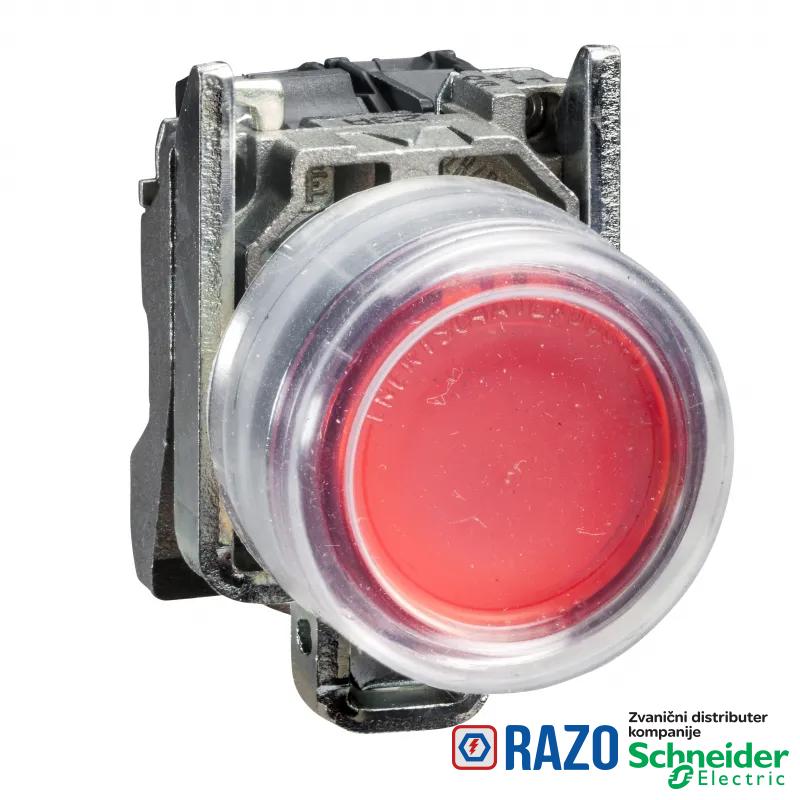

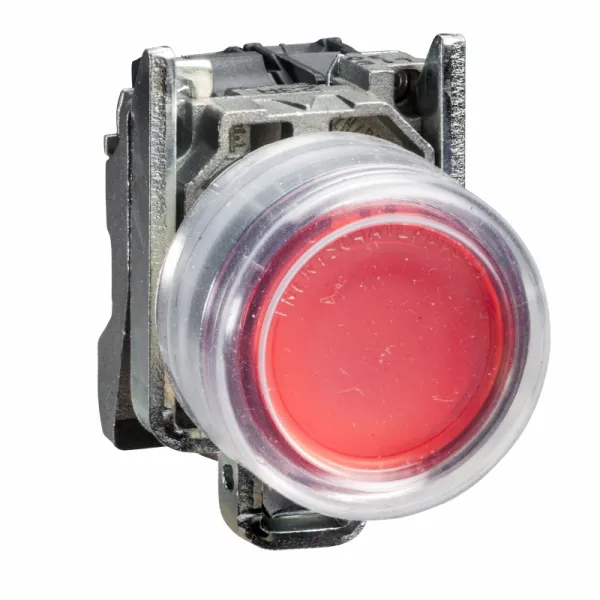

Grupa proizvoda	Harmony XB4
zona prašine	zona 21 - 22
prečnik za montiranje	22 mm
tip glave uređaja	sa povratkom
Tip proizvoda ili komponente	kompletni taster
materijal montažnog rama	zamak
tip glave	standard
tip kontakata i sastav	1 NC
prodaja po nedeljivim količinama	1
materijal podnožja	hromirani metal
profil glave uređaja	crvena izbočena
Kratko ime uređaja	XB4

DOPUNSKE INFORMACIJE
sila u radu	3.5 N NC menja električno stanje
zaštita od kratkog spoja	10 A rastavni uložak tip gG u skladu sa EN/IEC 60947-5-1
dubina za ugradnju	43 mm
centar za fiksiranje	>= 30 x 40 mm (nosač panela)
put u radu	1.5 mm (NC menja električno stanje)
put u radu	4.3 mm (ukupni put)
materijal kontakata	legura srebra (Ag/Ni)
pozitivno otvaranje	sa u skladu sa EN/IEC 60947-5-1 dodatak K
[Ith] dozvoljena termička struja u vazduhu	10 A u skladu sa EN/IEC 60947-5-1
oblik glave signalne jedinice	okrugla
označavanje	Ex tb IIIC
[Uimp] nazivni podnosivi impulsni napon	6 kV u skladu sa EN/IEC 60947-1
otpornost na uređaj za pranje pod pritiskom	7000000 Pa pri 55 °C, razdaljina : 0.1 m
povezivanje - priključci	vijčani priključni blokovi, <= 2 x 1.5 mm² sa kablovskim završetkom u skladu sa EN/IEC 60947-1
povezivanje - priključci	vijčani priključni blokovi, 1 x 0.22...2 x 2.5 mm² bez kablovskog završetka u skladu sa EN/IEC 60947-1
[Ui] nazivni napon izolacije	600 V (stepen zaprljanosti 3) u skladu sa EN/IEC 60947-1
[Ie] nazivna radna struja	3 A pri 240 V, AC-15, A600 u skladu sa EN/IEC 60947-5-1
[Ie] nazivna radna struja	6 A pri 120 V, AC-15, A600 u skladu sa EN/IEC 60947-5-1
[Ie] nazivna radna struja	0.1 A pri 600 V, DC-13, Q600 u skladu sa EN/IEC 60947-5-1
[Ie] nazivna radna struja	0.27 A pri 250 V, DC-13, Q600 u skladu sa EN/IEC 60947-5-1
[Ie] nazivna radna struja	0.55 A pri 125 V, DC-13, Q600 u skladu sa EN/IEC 60947-5-1
[Ie] nazivna radna struja	1.2 A pri 600 V, AC-15, A600 u skladu sa EN/IEC 60947-5-1
električna trajnost	1000000 ciklusa AC-15, 2 A pri 230 V, broj operacija <3600 ciklusa/h, faktor opterećenja: 0.5 u skladu sa EN/IEC 60947-5-1: dodatak C
električna trajnost	1000000 ciklusa AC-15, 3 A pri 120 V, broj operacija <3600 ciklusa/h, faktor opterećenja: 0.5 u skladu sa EN/IEC 60947-5-1: dodatak C
električna trajnost	1000000 ciklusa AC-15, 4 A pri 24 V, broj operacija <3600 ciklusa/h, faktor opterećenja: 0.5 u skladu sa EN/IEC 60947-5-1: dodatak C
električna trajnost	1000000 ciklusa DC-13, 0.2 A pri 110 V, broj operacija <3600 ciklusa/h, faktor opterećenja: 0.5 u skladu sa EN/IEC 60947-5-1: dodatak C
električna trajnost	1000000 ciklusa DC-13, 0.5 A pri 24 V, broj operacija <3600 ciklusa/h, faktor opterećenja: 0.5 u skladu sa EN/IEC 60947-5-1: dodatak C
operacija kontakata	sporo isključenje
mehanička trajnost	5000000 ciklusa
kompatibilnost	XB4
izolacija	ne
električna pouzdanost IEC 60947-5-4	λ < 10exp(-6) pri 5 V, 1 mA u čistoj sredini u skladu sa EN/IEC 60947-5-4
električna pouzdanost IEC 60947-5-4	λ < 10exp(-8) pri 17 V, 5 mA u čistoj sredini u skladu sa EN/IEC 60947-5-4
moment pritezanja	0.8-1.2 N.m u skladu sa EN 60947-1
oblik glave zavrtnja	ukrštena kompatibilno sa Philips no 1 odvijač
oblik glave zavrtnja	ukrštena kompatibilno sa pozidriv No 1 odvijač
oblik glave zavrtnja	sa prorezom kompatibilno sa matica Ø 4 mm odvijač
oblik glave zavrtnja	sa prorezom kompatibilno sa matica Ø 5.5 mm odvijač
montaža uređaja	otvor za montažu - prečnik: 22.5 mm 22.3 +0.4/0 u skladu sa EN/IEC 60947-1

OKRUžENJE
Sertifikacija proizvoda	GL
Sertifikacija proizvoda	INERIS 04ATEX9004U
Sertifikacija proizvoda	DNV
IK stepen zaštite	IK03 u skladu sa IEC 50102
Temperatura okoline za rad uređaja	-40-70 °C
Standardi	EN 50014
Standardi	EN 50281-1-1
Standardi	IEC 61241-0
Standardi	IEC 61241-1
otpornost na udare	30 gn (trajanje = 18 milisekundi) za ubrzanje polovine sinusne periode u skladu sa IEC 60068-2-27
otpornost na udare	50 gn (trajanje = 11 milisekundi) za ubrzanje polovine sinusne periode u skladu sa IEC 60068-2-27
otpornost na vibracije	5 gn (f= 2-500 Hz) u skladu sa IEC 60068-2-6
IP stepen zaštite	IP66 u skladu sa IEC 60529
IP stepen zaštite	IP67
direktive	94/9/EC - ATEX direktiva
Temperatura okoline za skladištenje	-40-70 °C
kategorija prenapona	I u skladu sa IEC 60536
NEMA stepen zaštite	NEMA 13
NEMA stepen zaštite	NEMA 4X
Tretman zaštite	TH

ODRžIVOST PONUDE
Informacije o RoHS izuzecima	Da
Bez žive	Da
Izjava o zaštiti okoliša	ENVPEP1808008EN
Status održive ponude	Green Premium proizvod
Bez toksičnih teških metala	Da
Propis REACh	referenca sadrži SVHC iznad propisanog praga
WEEE	Ovaj proizvod je na tržištima Evropske unije neophodno odložiti u skladu sa specifičnim smernicama za prikupljanje otpada i nikako ne sme da dospe u kontejnere za otpatke.
RoHS regulativa za Kinu	X
Profil cirkularnosti	ENVEOLI1808008EN
EU RoHS direktiva	Proaktivna usaglašenost (proizvod nije u zakonskom okviru direktive EU RoHS)
