OSNOVNE INFORMACIJE

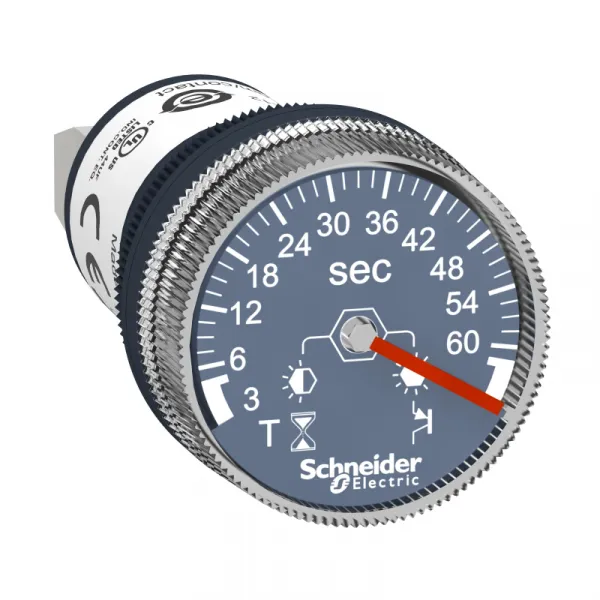

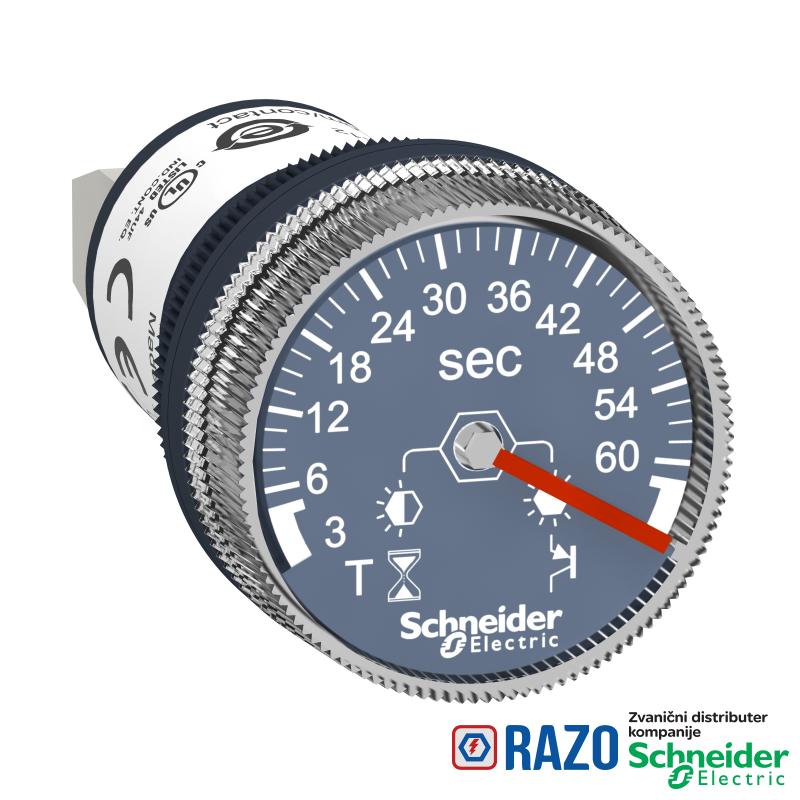

Grupa proizvoda	Harmony XB5
Tip proizvoda ili komponente	monolithic timer
prodaja po nedeljivim količinama	1

DOPUNSKE INFORMACIJE
Sertifikacija proizvoda	UL odobrenje
Sertifikacija proizvoda	CE
[Us] nazivni napon napajanja	24 V DC
podešavanje tačnosti kašnjenja	+/- 10 % od pune skale pri 25 °C u skladu sa EN/IEC 61812-1
Temperatura okoline za rad uređaja	-20-60 °C
Visina	62 mm
otpornost na elektromagnetna polja	10 V/m 80 MHz...1 GHz nivo 3 u skladu sa IEC 61000-4-3
otpornost na elektromagnetna polja	3 V/m 1.4...2 GHz nivo 3 u skladu sa IEC 61000-4-3
otpornost na elektromagnetna polja	1 V/m 2...2.7 GHz nivo 3 u skladu sa IEC 61000-4-3
Prečnik	29 mm
maximum voltage drop	3 V
Standardi	EN/IEC 61812-1
Standardi	UL 508
emisije vezane sa vodovima i zračenjem	klasa B u skladu sa EN 50022
ponovljivost tačnosti	+/- 0.5 %
Tip mreže	DC
Stepen zaprljanosti	3
prečnik za montiranje	22 mm
Maksimalna potrošnja u W	1 W
oblik glave signalne jedinice	okrugla
dielektrična snaga	1500 V u skladu sa EN/IEC 61812-1
debljina	6 mm
otpornost na vibracije	0.15 mm (f= 10-60 Hz) u skladu sa IEC 60068-2-6
otpornost na vibracije	2 gn (f= 60-150 Hz) u skladu sa IEC 60068-2-6
otpornost na udare	+/- 15 gn za 11 milisekundi (6 udara po svakoj osi) u skladu sa IEC 60068-2-27
vreme reseta	5 milisekundi nakon kašnjenja pri isključenju
vreme reseta	7 milisekundi tokom kašnjenja pri isključenju
Masa proizvoda	0.027 kg
[Uimp] nazivni podnosivi impulsni napon	4 kV u skladu sa EN 60947-1
[Uimp] nazivni podnosivi impulsni napon	4 kV u skladu sa IEC 60664-1
materijal montažnog rama	plastika
naponski drift	+/- 0.2 %/V
elektromagnetna kompatibilnost	elektrostatička pražnjenja 6 kV nivo 3 u skladu sa IEC 61000-4-2
elektromagnetna kompatibilnost	elektromagnetna emisija klasa B u skladu sa IEC 55011
temperaturni drift	+/- 0.05 %/°C
opseg vremenskog kašnjenja	3...60 s
lokalna signalizacija	LED zelena, treperenje za vremenska funkcija aktivna
lokalna signalizacija	LED, trajna za no timing in progress and output relay energised
[Ui] nazivni napon izolacije	50 V u skladu sa EN 60947-1
[Ui] nazivni napon izolacije	50 V u skladu sa IEC 60664-1
Temperatura okoline za skladištenje	-20-80 °C
podnosivi naponski udar	1 kV, nivo 2 u skladu sa IEC 61000-4-5
kategorija prenapona	klasa 3 u skladu sa IEC 60536
kategorija prenapona	klasa 3 u skladu sa IEC 60664-1
materijal podnožja	plastika
Moment pritezanja	0.5 N.m
zaštita od kratkog spoja izlaza	sa
povezivanje - priključci	vijčani priključci 1 x 4 mm² u skladu sa EN/IEC 60947-1
povezivanje - priključci	vijčani priključci 1 x 2.5 mm² u skladu sa EN/IEC 60947-1
minimalna struja preklapanja	10 mA
granice napona	16.8-31.2 V DC
privremena dopustiva struja	10 A za 0.01 s
IP stepen zaštite	N/A
IP stepen zaštite	N/A
maksimalna diferencijalna struja	0.1 mA
kompatibilnost	XB5
Tip zaštite	zaštita od promene polariteta
Tip zaštite	prenaponska zaštita
Tip izlaza	otvoreni kolektor PNP
tip kašnjenja	A
otpornost na elektromagnetna polja	10 V nivo 3 u skladu sa EN/IEC 61000-4-6
otpornost na brze prelaze	2 kV klasa nivo 3 u skladu sa IEC 61000-4-4

ODRžIVOST PONUDE
Izjava o zaštiti okoliša	ENVPEP1710010EN
Status održive ponude	Green Premium proizvod
Propis REACh	referenca sadrži SVHC iznad propisanog praga
REACh bez SVHC	Da
WEEE	Ovaj proizvod je na tržištima Evropske unije neophodno odložiti u skladu sa specifičnim smernicama za prikupljanje otpada i nikako ne sme da dospe u kontejnere za otpatke.
Profil cirkularnosti	ENVEOLI1710010EN
EU RoHS direktiva	Proaktivna usaglašenost (proizvod nije u zakonskom okviru direktive EU RoHS)
