OSNOVNE INFORMACIJE
Grupa proizvoda	Harmony XB5
prečnik za montiranje	22 mm
tip glave uređaja	bez povratka

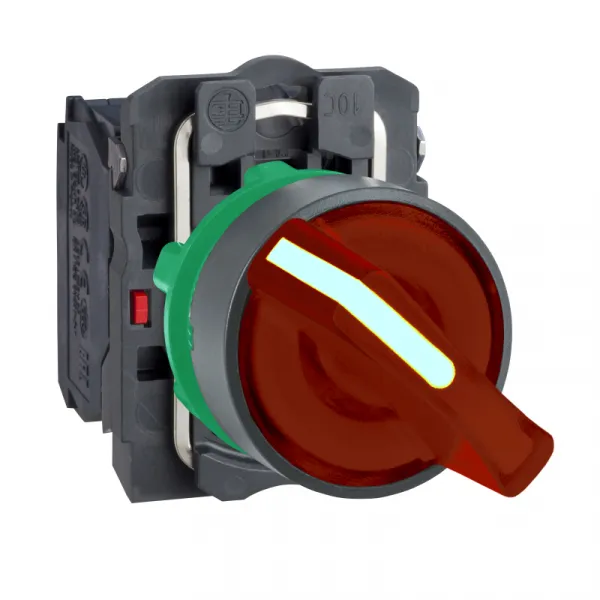

Tip proizvoda ili komponente	kompletni svetleći izborni prekidač
oblik glave signalne jedinice	okrugla
tip glave	standard
povezivanje - priključci	vijčani priključni blokovi, <= 2 x 1.5 mm² sa kablovskim završetkom u skladu sa EN/IEC 60947-1
povezivanje - priključci	vijčani priključni blokovi, >= 1 x 0.22 mm² bez kablovskog završetka u skladu sa EN/IEC 60947-1
tip kontakata i sastav	1 NO + 1 NC
prodaja po nedeljivim količinama	1
materijal podnožja	dark grey plastic
operacija kontakata	sporo isključenje
profil glave uređaja	crvena standardna ručica
informacija o poziciji glave	2 pozicije 90°
Kratko ime uređaja	XB5
[Us] nazivni napon	24 V AC/DC pri 50/60 Hz
baza sijalice	integrisan LED

DOPUNSKE INFORMACIJE
upotreba kontakata	standardni kontakti
Visina	42 mm
opis priključaka ISO n°1	(11-12)NC
opis priključaka ISO n°1	(13-14)NO
zaštita od kratkog spoja	10 A rastavni uložak tip gG u skladu sa EN/IEC 60947-5-1
materijal kontakata	legura srebra (Ag/Ni)
svetlosni izvor	zaštićeni LED
pozitivno otvaranje	sa u skladu sa EN/IEC 60947-5-1 dodatak K
[Ith] dozvoljena termička struja u vazduhu	10 A u skladu sa EN/IEC 60947-5-1
Masa proizvoda	0.516 kg
[Uimp] nazivni podnosivi impulsni napon	6 kV u skladu sa EN 60947-1
struja potrošnje	18 mA
otpornost na uređaj za pranje pod pritiskom	7000000 Pa pri 55 °C, razdaljina : 0.1 m
električna trajnost	1000000 ciklusa, AC-15, 2 A pri 230 V, broj operacija <3600 ciklusa/h, faktor opterećenja: 0.5 u skladu sa EN/IEC 60947-5-1 dodatak C
električna trajnost	1000000 ciklusa, AC-15, 3 A pri 120 V, broj operacija <3600 ciklusa/h, faktor opterećenja: 0.5 u skladu sa EN/IEC 60947-5-1 dodatak C
električna trajnost	1000000 ciklusa, AC-15, 4 A pri 24 V, broj operacija <3600 ciklusa/h, faktor opterećenja: 0.5 u skladu sa EN/IEC 60947-5-1 dodatak C
električna trajnost	1000000 ciklusa, DC-13, 0.2 A pri 110 V, broj operacija <3600 ciklusa/h, faktor opterećenja: 0.5 u skladu sa EN/IEC 60947-5-1 dodatak C
električna trajnost	1000000 ciklusa, DC-13, 0.5 A pri 24 V, broj operacija <3600 ciklusa/h, faktor opterećenja: 0.5 u skladu sa EN/IEC 60947-5-1 dodatak C
servisni vek	100000 sati pri nazivnom naponu i 25 °C
podnosivi naponski udar	1 kV u skladu sa IEC 61000-4-5
[Ui] nazivni napon izolacije	600 V (stepen zaprljanosti 3) u skladu sa EN 60947-1
tip signalizacije	trajna
moment u radu	0.14 N.m NO menja električno stanje
[Ie] nazivna radna struja	3 A pri 240 V, AC-15, A600 u skladu sa EN/IEC 60947-5-1
[Ie] nazivna radna struja	6 A pri 120 V, AC-15, A600 u skladu sa EN/IEC 60947-5-1
[Ie] nazivna radna struja	0.1 A pri 600 V, DC-13, Q600 u skladu sa EN/IEC 60947-5-1
[Ie] nazivna radna struja	0.27 A pri 250 V, DC-13, Q600 u skladu sa EN/IEC 60947-5-1
[Ie] nazivna radna struja	0.55 A pri 125 V, DC-13, Q600 u skladu sa EN/IEC 60947-5-1
[Ie] nazivna radna struja	1.2 A pri 600 V, AC-15, A600 u skladu sa EN/IEC 60947-5-1
granice napona	19.2-30 V DC
granice napona	21.6-26.4 V AC
mehanička trajnost	1000000 ciklusa
kompatibilnost	XB5
izolacija	ne
električna pouzdanost IEC 60947-5-4	λ < 10exp(-6) pri 5 V i 1 mA u čistoj sredini u skladu sa EN/IEC 60947-5-4
električna pouzdanost IEC 60947-5-4	λ < 10exp(-8) pri 17 V i 5 mA u čistoj sredini u skladu sa EN/IEC 60947-5-4
Širina	30 mm
Dubina	70 mm
moment pritezanja	0.8-1.2 N.m u skladu sa EN 60947-1
oblik glave zavrtnja	ukrštena kompatibilno sa Philips no 1 odvijač
oblik glave zavrtnja	ukrštena kompatibilno sa pozidriv No 1 odvijač
oblik glave zavrtnja	sa prorezom kompatibilno sa matica Ø 4 mm odvijač
oblik glave zavrtnja	sa prorezom kompatibilno sa matica Ø 5.5 mm odvijač

OKRUžENJE
Sertifikacija proizvoda	LROS (Lloyds register of shipping)
Sertifikacija proizvoda	CSA
Sertifikacija proizvoda	DNV
Sertifikacija proizvoda	RINA
Sertifikacija proizvoda	UL
Sertifikacija proizvoda	BV
Sertifikacija proizvoda	GL
IK stepen zaštite	IK06 u skladu sa IEC 50102
Temperatura okoline za rad uređaja	-40-70 °C
otpornost na elektromagnetna polja	10 V/m u skladu sa IEC 61000-4-3
Standardi	EN/IEC 60947-5-1
Standardi	EN/IEC 60947-1
Standardi	JIS C 4520
Standardi	EN/IEC 60947-5-4
Standardi	CSA C22.2 No 14
Standardi	UL 508
otpornost na udare	30 gn (trajanje = 18 milisekundi) za ubrzanje polovine sinusne periode u skladu sa IEC 60068-2-27
otpornost na udare	50 gn (trajanje = 11 milisekundi) za ubrzanje polovine sinusne periode u skladu sa IEC 60068-2-27
otpornost na vibracije	5 gn (f= 2-500 Hz) u skladu sa IEC 60068-2-6
IP stepen zaštite	IP66 u skladu sa IEC 60529
IP stepen zaštite	IP67 u skladu sa IEC 60529
IP stepen zaštite	IP69
IP stepen zaštite	IP69K
Temperatura okoline za skladištenje	-40-70 °C
NEMA stepen zaštite	NEMA 13
NEMA stepen zaštite	NEMA 4X
otpornost na elektrostatičko pražnjenje	6 kV na kontaktu (metalnim delovima) u skladu sa IEC 61000-4-2
otpornost na elektrostatičko pražnjenje	8 kV u vazduhu (u izolovanim delovima) u skladu sa IEC 61000-4-2
klasa zaštite protiv električnog udara	klasa II u skladu sa IEC 60536
Tretman zaštite	TH
otpornost na brze prelaze	2 kV u skladu sa IEC 61000-4-4
elektromagnetna emisija	klasa B u skladu sa IEC 55011

ODRžIVOST PONUDE
Informacije o RoHS izuzecima	Da
Bez žive	Da
Izjava o zaštiti okoliša	ENVPEP1710010EN
Status održive ponude	Green Premium proizvod
Propis REACh	referenca sadrži SVHC iznad propisanog praga
REACh bez SVHC	Da
WEEE	Ovaj proizvod je na tržištima Evropske unije neophodno odložiti u skladu sa specifičnim smernicama za prikupljanje otpada i nikako ne sme da dospe u kontejnere za otpatke.
RoHS regulativa za Kinu	X
Profil cirkularnosti	ENVEOLI1710010EN
EU RoHS direktiva	Proaktivna usaglašenost (proizvod nije u zakonskom okviru direktive EU RoHS)
