OSNOVNE INFORMACIJE
Grupa proizvoda	Harmony XB6
prečnik za montiranje	16 mm
tip glave uređaja	bez povratka

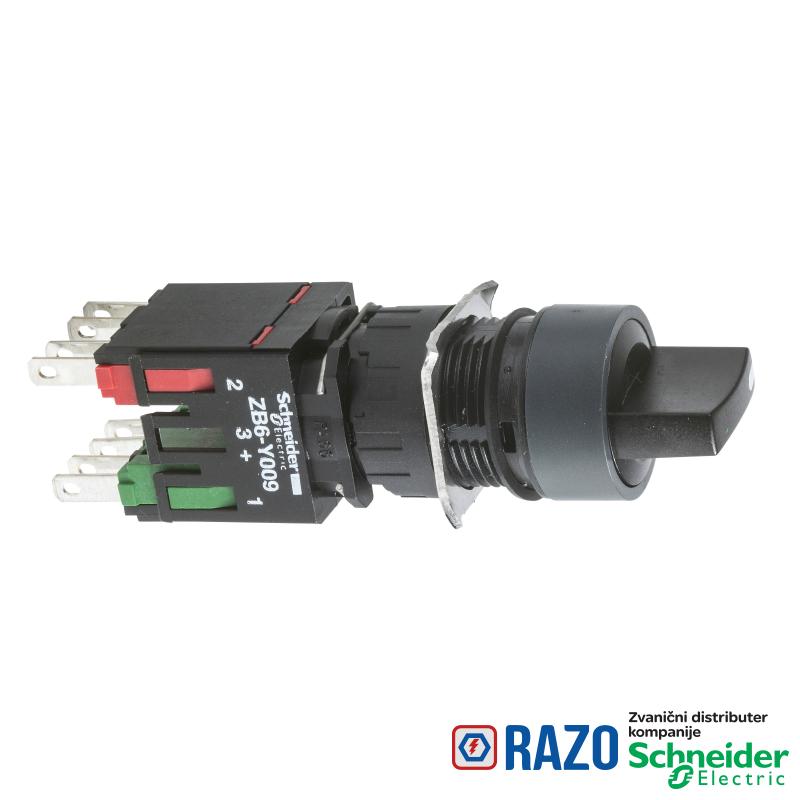

Tip proizvoda ili komponente	kompletni izborni prekidač
oblik glave signalne jedinice	kvadratna
tip kontakata i sastav	1 NO
prodaja po nedeljivim količinama	1
materijal podnožja	plastika
operacija kontakata	sporo isključenje
profil glave uređaja	crna standardna ručica
informacija o poziciji glave	2 pozicije 60°
Radni položaj	bilo koja pozicija
Kratko ime uređaja	XB6

DOPUNSKE INFORMACIJE
Visina	18 mm
opis priključaka ISO n°1	(13-14)NO
opis priključaka ISO n°1	(21-22)NC
zaštita od kratkog spoja	6 A rastavni uložak tip gG
materijal kontakata	legura srebra (Ag/Ni)
pozitivno otvaranje	sa u skladu sa EN/IEC 60947-5-1 dodatak K
Masa proizvoda	0.024 kg
[Uimp] nazivni podnosivi impulsni napon	4 kV u skladu sa EN/IEC 60947-1
električna trajnost	1000000 ciklusa, AC-15 pri 230 V, broj operacija <3600 ciklusa/h, faktor opterećenja: 0.5 u skladu sa EN/IEC 60947-5-1 dodatak C
električna trajnost	1000000 ciklusa, DC-13 pri 230 V, broj operacija <3600 ciklusa/h, faktor opterećenja: 0.5 u skladu sa EN/IEC 60947-5-1 dodatak C
povezivanje - priključci	Faston konektori 2.8 x 0.5 mm
[Ui] nazivni napon izolacije	250 V (stepen zaprljanosti 3) u skladu sa EN/IEC 60947-1
[Ie] nazivna radna struja	3 A pri 120 V, AC-15, B300 u skladu sa EN/IEC 60947-5-1
[Ie] nazivna radna struja	1.5 A pri 240 V, AC-15, B300 u skladu sa EN/IEC 60947-5-1
[Ie] nazivna radna struja	0.1 A pri 250 V, DC-13, R300 u skladu sa EN/IEC 60947-5-1
[Ie] nazivna radna struja	0.22 A pri 125 V, DC-13, R300 u skladu sa EN/IEC 60947-5-1
mehanička trajnost	500000 ciklusa
kompatibilnost	XB6
električna pouzdanost IEC 60947-5-4	λ = 10exp(-8) pri 5 V i 1 mA sa nivoom poverenja od 90 % u skladu sa EN 60947-5-4
Širina	18 mm
Dubina	68 mm

OKRUžENJE
Sertifikacija proizvoda	CCC
Sertifikacija proizvoda	CSA
Sertifikacija proizvoda	GOST
Sertifikacija proizvoda	UL
Temperatura okoline za rad uređaja	-25-70 °C
Standardi	EN/IEC 60947-5-5
Standardi	JIS C 4520
Standardi	EN/IEC 60947-1
Standardi	EN/IEC 60947-5-1
Standardi	CSA C22.2 No 14
Standardi	JIS C 852
Standardi	UL 508
otpornost na udare	30 gn (trajanje = 18 milisekundi) za ubrzanje polovine sinusne periode u skladu sa IEC 60068-2-27
otpornost na udare	50 gn (trajanje = 11 milisekundi) za ubrzanje polovine sinusne periode u skladu sa IEC 60068-2-27
otpornost na vibracije	+/- 3 mm (f= 2-500 Hz) u skladu sa IEC 60068-2-6
otpornost na vibracije	5 gn (f= 2-500 Hz) u skladu sa IEC 60068-2-6
IP stepen zaštite	IP65 u skladu sa IEC 60529
Temperatura okoline za skladištenje	-40-70 °C
NEMA stepen zaštite	NEMA 13 u skladu sa UL 50
NEMA stepen zaštite	NEMA 4 u skladu sa UL 50
NEMA stepen zaštite	NEMA 4X u skladu sa UL 50
NEMA stepen zaštite	NEMA 13 u skladu sa CSA C22.2 No 94
NEMA stepen zaštite	NEMA 4 u skladu sa CSA C22.2 No 94
NEMA stepen zaštite	NEMA 4X u skladu sa CSA C22.2 No 94
klasa zaštite protiv električnog udara	klasa II u skladu sa IEC 61140
Tretman zaštite	TC

ODRžIVOST PONUDE
Informacije o RoHS izuzecima	Da
Bez žive	Da
Izjava o zaštiti okoliša	ENVPEP1710010EN
Status održive ponude	Green Premium proizvod
Bez toksičnih teških metala	Da
Propis REACh	referenca sadrži SVHC iznad propisanog praga
REACh bez SVHC	Da
WEEE	Ovaj proizvod je na tržištima Evropske unije neophodno odložiti u skladu sa specifičnim smernicama za prikupljanje otpada i nikako ne sme da dospe u kontejnere za otpatke.
RoHS regulativa za Kinu	X
Profil cirkularnosti	ENVEOLI1710010EN
EU RoHS direktiva	Proaktivna usaglašenost (proizvod nije u zakonskom okviru direktive EU RoHS)
