OSNOVNE INFORMACIJE
reset	otpuštanje ključem
povezivanje - priključci	vijčani priključni blokovi, <= 2 x 1.5 mm² sa kablovskim završetkom u skladu sa EN/IEC 60947-1
povezivanje - priključci	vijčani priključni blokovi, 1 x 0.34...2 x 2.5 mm² bez kablovskog završetka u skladu sa EN/IEC 60947-1
tip kontakata i sastav	2 NC
prodaja po nedeljivim količinama	10
Grupa proizvoda	Harmony XB7

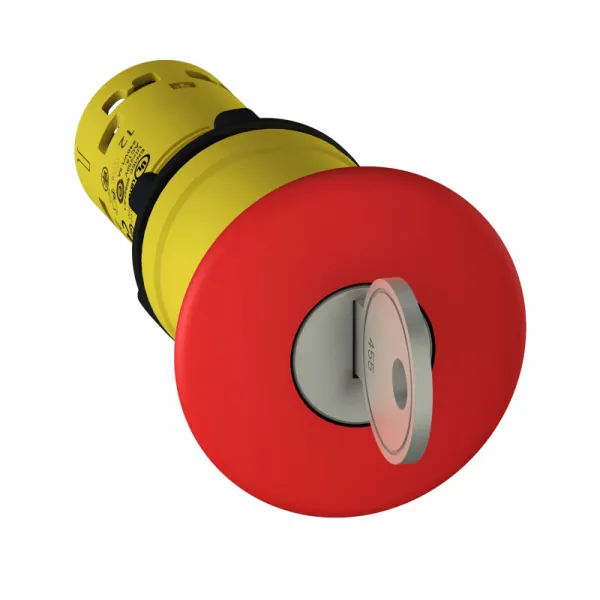

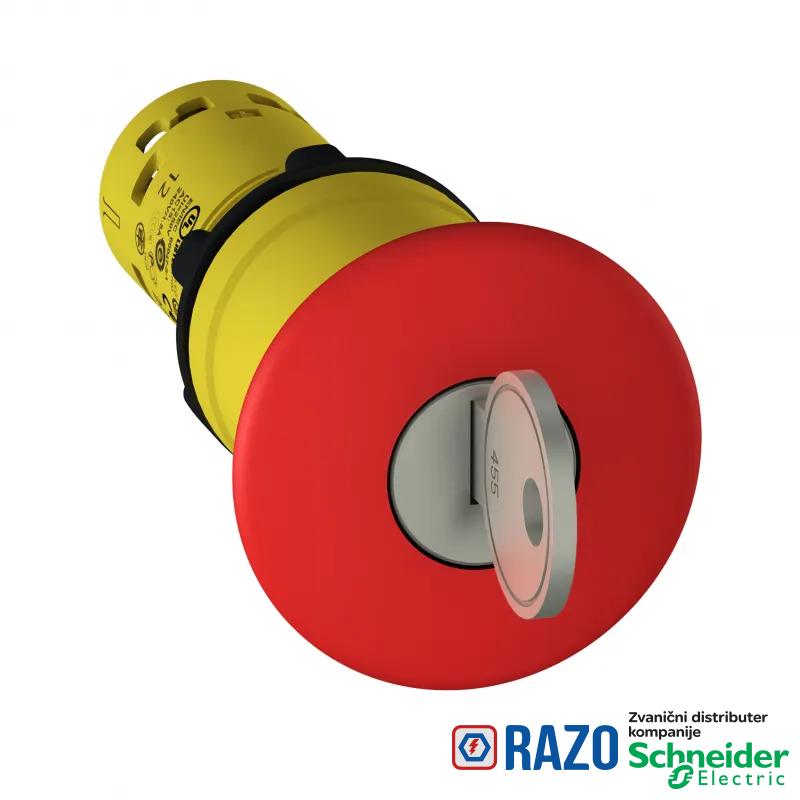

profil glave uređaja	crvena pečurkasti taster Ø 40 mm, neoznačeno
prečnik za montiranje	22 mm
tip glave uređaja	mehanička zadrška
Tip proizvoda ili komponente	emergency stop push-button
oblik glave signalne jedinice	okrugla
Kratko ime uređaja	XB7
tip brave	Ronis 455
prezentacija uređaja	monolithic product

DOPUNSKE INFORMACIJE
električna trajnost	1000000 ciklusa, DC-13, 0.3 A pri 24 V, broj operacija <216000 ciklusa/min, faktor opterećenja: 0.5 u skladu sa EN/IEC 60947-5-1 dodatak C
električna trajnost	1000000 ciklusa, AC-15, 0.03 A pri 230 V, broj operacija <216000 ciklusa/min, faktor opterećenja: 0.5 u skladu sa EN/IEC 60947-5-1 dodatak C
električna trajnost	1000000 ciklusa, AC-15, 0.09 A pri 240 V, broj operacija <108000 ciklusa/min, faktor opterećenja: 0.5 u skladu sa EN/IEC 60947-5-1 dodatak C
upotreba kontakata	standardni
opis priključaka ISO n°1	(13-14)NC
opis priključaka ISO n°1	(21-22)NC
[Ui] nazivni napon izolacije	250 V (stepen zaprljanosti 3) u skladu sa EN/IEC 60947-1
zaštita od kratkog spoja	4 A rastavni uložak tip gG u skladu sa EN/IEC 60947-5-1
[Ie] nazivna radna struja	0.1 A pri 250 V, DC-13, R300 u skladu sa EN/IEC 60947-5-1
[Ie] nazivna radna struja	0.22 A pri 125 V, DC-13, R300 u skladu sa EN/IEC 60947-5-1
[Ie] nazivna radna struja	0.75 A pri 240 V, AC-15, C300 u skladu sa EN/IEC 60947-5-1
[Ie] nazivna radna struja	1.5 A pri 120 V, AC-15, C300 u skladu sa EN/IEC 60947-5-1
operacija kontakata	trenutno delovanje
centar za fiksiranje	>= 30 x 40 mm (nosač panela) metal 1-6 mm
centar za fiksiranje	>= 30 x 40 mm (nosač panela) plastika 2-6 mm
mehanička trajnost	100000 ciklusa
pozitivno otvaranje	sa u skladu sa EN/IEC 60947-5-1 dodatak K
način fiksiranja	maticom za fiksiranje ispod glave: 2-2.4 N.m
kompatibilnost	XB7
električna pouzdanost IEC 60947-5-4	λ < 5 x 10exp(-7) pri 17 V i 5 mA u skladu sa IEC 60947-5-4
moment pritezanja	0.8-1.2 N.m u skladu sa EN 60947-1
CAD ukupna širina	40 mm
CAD ukupna dubina	72 mm
Masa proizvoda	0.035 kg
oblik glave zavrtnja	ukrštena kompatibilno sa JIS No 1 odvijač
oblik glave zavrtnja	ukrštena kompatibilno sa Philips no 1 odvijač
oblik glave zavrtnja	ukrštena kompatibilno sa pozidriv No 1 odvijač
oblik glave zavrtnja	sa prorezom kompatibilno sa matica Ø 4 mm odvijač
oblik glave zavrtnja	sa prorezom kompatibilno sa matica Ø 5.5 mm odvijač
[Uimp] nazivni podnosivi impulsni napon	4 kV u skladu sa EN/IEC 60947-1
CAD ukupna visina	40 mm
montaža uređaja	otvor za montažu - prečnik: 22.5 mm 22.3 +0.4/0 u skladu sa EN/IEC 60947-1

OKRUžENJE
Sertifikacija proizvoda	CCC
Sertifikacija proizvoda	GOST
Temperatura okoline za rad uređaja	-25-70 °C
Temperatura okoline za skladištenje	-40-70 °C
Standardi	IEC 60364-5-53
Standardi	EN/IEC 60204-1
Standardi	CSA C22.2 No 14
Standardi	UL 508
Standardi	EN/IEC 60947-5-5
Standardi	EN/IEC 60947-5-1
Standardi	EN/ISO 13850
Standardi	EN/IEC 60947-1
NEMA stepen zaštite	NEMA 12 u skladu sa UL 50
NEMA stepen zaštite	NEMA 3 u skladu sa UL 50
klasa zaštite protiv električnog udara	klasa II u skladu sa IEC 60536
otpornost na udare	15 gn (trajanje = 11 milisekundi) za ubrzanje polovine sinusne periode u skladu sa IEC 60068-2-27
otpornost na vibracije	5 gn (f= 2-500 Hz) u skladu sa IEC 60068-2-6
Tretman zaštite	TH
IP stepen zaštite	IP20 u skladu sa IEC 60529 (zadnji deo)
IP stepen zaštite	IP65 u skladu sa IEC 60529 (prednji deo)

ODRžIVOST PONUDE
RoHS regulativa za Kinu	X
Profil cirkularnosti	ENVEOLI1805012EN
Informacije o RoHS izuzecima	Da
Bez žive	Da
Izjava o zaštiti okoliša	ENVPEP1805012EN
Status održive ponude	Green Premium proizvod
Bez toksičnih teških metala	Da
EU RoHS direktiva	Proaktivna usaglašenost (proizvod nije u zakonskom okviru direktive EU RoHS)
Propis REACh	referenca sadrži SVHC iznad propisanog praga
REACh bez SVHC	Da
WEEE	Ovaj proizvod je na tržištima Evropske unije neophodno odložiti u skladu sa specifičnim smernicama za prikupljanje otpada i nikako ne sme da dospe u kontejnere za otpatke.
