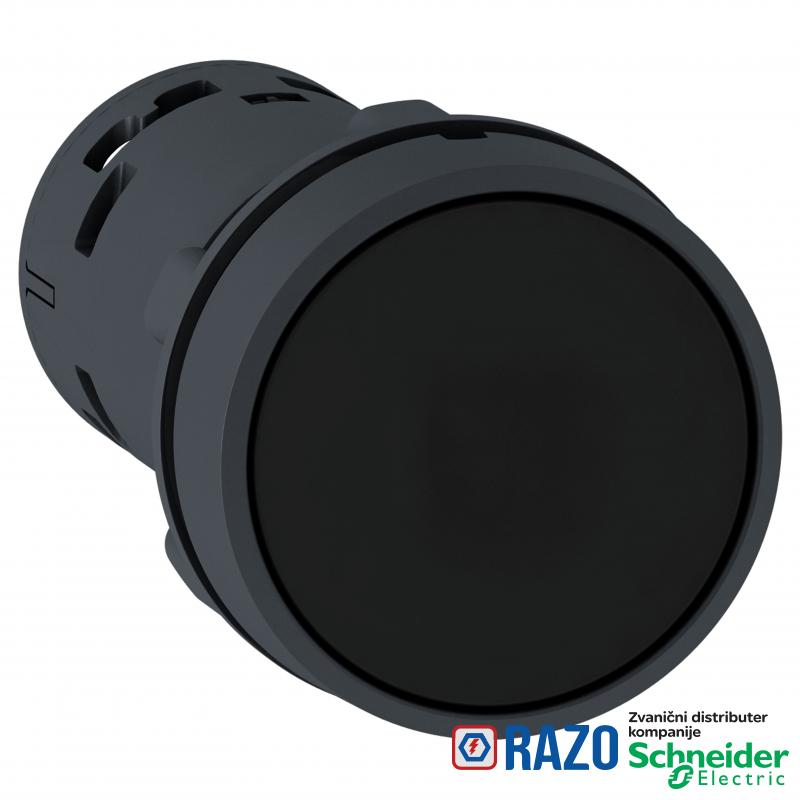

crni udubljeni taster Ø22 - bez povratka 1NO+1NC vijčani priključak

crni udubljeni taster Ø22 - bez povratka 1NO+1NC vijčani priključak

Šifra artikla: XB7NH25
crni udubljeni taster Ø22 - bez povratka 1NO+1NC vijčani priključak
Tehnička dokumentacija
Preuzmite tehničku dokumentaciju
0,00 RSD
978,00 RSD
978,00 RSD
Ušteda: 0,00 RSD
Obavesti me o sniženju
  • NSZ
Količina: 1 KOM
2
1
Sačuvajte u listi želja
Datum isporuke
Pomoć
OSNOVNE INFORMACIJE
povezivanje - priključci vijčani priključni blokovi, <= 2 x 1.5 mm² sa kablovskim završetkom u skladu sa EN/IEC 60947-1
povezivanje - priključci vijčani priključni blokovi, 1 x 0.34...2 x 2.5 mm² bez kablovskog završetka u skladu sa EN/IEC 60947-1
tip kontakata i sastav 1 NC + 1 NO
prodaja po nedeljivim količinama 10
Grupa proizvoda Harmony XB7
profil glave uređaja crna udubljena
prečnik za montiranje 22 mm
tip glave uređaja pritiskanje i pritiskanje za otpuštanje
Tip proizvoda ili komponente taster
oblik glave signalne jedinice okrugla
Kratko ime uređaja XB7
IP stepen zaštite IP20 u skladu sa IEC 60529 (zadnji deo)
IP stepen zaštite IP65 u skladu sa IEC 60529 (prednji deo)
prezentacija uređaja monolithic product
DOPUNSKE INFORMACIJE
električna trajnost 1000000 ciklusa, DC-13, 0.3 A pri 24 V, broj operacija <216000 ciklusa/min, faktor opterećenja: 0.5 u skladu sa EN/IEC 60947-5-1 dodatak C
električna trajnost 1000000 ciklusa, AC-15, 0.03 A pri 230 V, broj operacija <216000 ciklusa/min, faktor opterećenja: 0.5 u skladu sa EN/IEC 60947-5-1 dodatak C
električna trajnost 1000000 ciklusa, AC-15, 0.09 A pri 240 V, broj operacija <108000 ciklusa/min, faktor opterećenja: 0.5 u skladu sa EN/IEC 60947-5-1 dodatak C
opis priključaka ISO n°1 (21-22)NC
opis priključaka ISO n°1 (13-14)NO
[Ui] nazivni napon izolacije 250 V (stepen zaprljanosti 3) u skladu sa EN/IEC 60947-1
zaštita od kratkog spoja 4 A rastavni uložak tip gG u skladu sa EN/IEC 60947-5-1
[Ie] nazivna radna struja 0.1 A pri 250 V, DC-13, R300 u skladu sa EN/IEC 60947-5-1
[Ie] nazivna radna struja 0.22 A pri 125 V, DC-13, R300 u skladu sa EN/IEC 60947-5-1
[Ie] nazivna radna struja 0.3 A pri 240 V, AC-14, D300 u skladu sa EN/IEC 60947-5-1
[Ie] nazivna radna struja 0.6 A pri 120 V, AC-14, D300 u skladu sa EN/IEC 60947-5-1
operacija kontakata sporo isključenje
centar za fiksiranje >= 30 x 40 mm (nosač panela) metal 1-6 mm
centar za fiksiranje >= 30 x 40 mm (nosač panela) plastika 2-6 mm
mehanička trajnost 300000 ciklusa
pozitivno otvaranje sa NC kontaktom u skladu sa EN/IEC 60947-5-1 dodatak K
način fiksiranja maticom za fiksiranje ispod glave: 2-2.4 N.m
kompatibilnost XB7
označavanje neoznačeno
električna pouzdanost IEC 60947-5-4 λ <= 10exp(-6) pri 17 V, 5 mA u skladu sa EN/IEC 60947-5-4
moment pritezanja 0.8-1.2 N.m u skladu sa EN 60947-1
CAD ukupna širina 29 mm
CAD ukupna dubina 51.5 mm
Masa proizvoda 0.021 kg
oblik glave zavrtnja ukrštena kompatibilno sa JIS No 1 odvijač
oblik glave zavrtnja ukrštena kompatibilno sa Philips no 1 odvijač
oblik glave zavrtnja ukrštena kompatibilno sa pozidriv No 1 odvijač
oblik glave zavrtnja sa prorezom kompatibilno sa matica Ø 4 mm odvijač
oblik glave zavrtnja sa prorezom kompatibilno sa matica Ø 5.5 mm odvijač
[Uimp] nazivni podnosivi impulsni napon 4 kV u skladu sa EN/IEC 60947-1
CAD ukupna visina 29 mm
montaža uređaja otvor za montažu - prečnik: 22.5 mm 22.3 +0.4/0 u skladu sa EN/IEC 60947-1
OKRUžENJE
Sertifikacija proizvoda CCC
Sertifikacija proizvoda GOST
Temperatura okoline za rad uređaja -25-70 °C
Temperatura okoline za skladištenje -40-70 °C
kategorija prenapona klasa II u skladu sa IEC 61140
Standardi EN/IEC 60947-1
Standardi CSA C22.2 No 14
Standardi JIS C 4520
Standardi UL 508
Standardi EN/IEC 60947-5-1
NEMA stepen zaštite NEMA 12 u skladu sa UL 50 E
NEMA stepen zaštite NEMA 3 u skladu sa UL 50 E
otpornost na udare 50 gn (trajanje = 11 milisekundi) za ubrzanje polovine sinusne periode u skladu sa IEC 60068-2-27
otpornost na udare 30 gn (trajanje = 18 milisekundi) za ubrzanje polovine sinusne periode u skladu sa IEC 60068-2-27
otpornost na vibracije 5 gn (f= 2-500 Hz) u skladu sa IEC 60068-2-6
Tretman zaštite TH
ODRžIVOST PONUDE
RoHS regulativa za Kinu X
Profil cirkularnosti ENVEOLI1805012EN
Informacije o RoHS izuzecima Da
Bez žive Da
Izjava o zaštiti okoliša ENVPEP1805012EN
Status održive ponude Green Premium proizvod
Bez toksičnih teških metala Da
EU RoHS direktiva Proaktivna usaglašenost (proizvod nije u zakonskom okviru direktive EU RoHS)
Propis REACh referenca sadrži SVHC iznad propisanog praga
REACh bez SVHC Da
WEEE Ovaj proizvod je na tržištima Evropske unije neophodno odložiti u skladu sa specifičnim smernicama za prikupljanje otpada i nikako ne sme da dospe u kontejnere za otpatke.
UGOVORNA GARANCIJA
Garancija 18 months
