OSNOVNE INFORMACIJE
Grupa proizvoda	Harmony XB7
svetlosni izvor	LED
prečnik za montiranje	22 mm
tip glave uređaja	sa povratkom

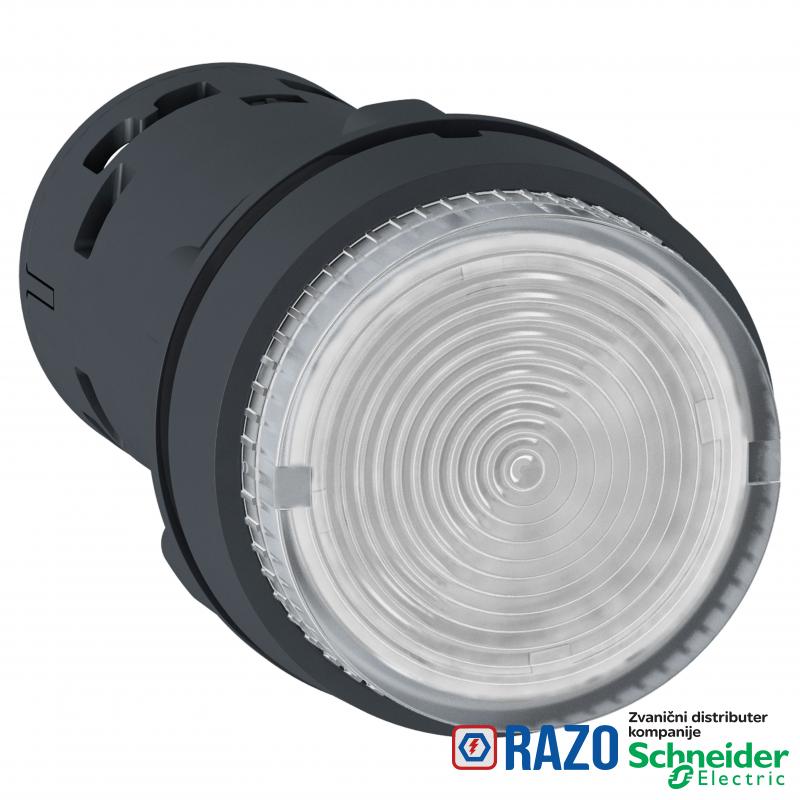

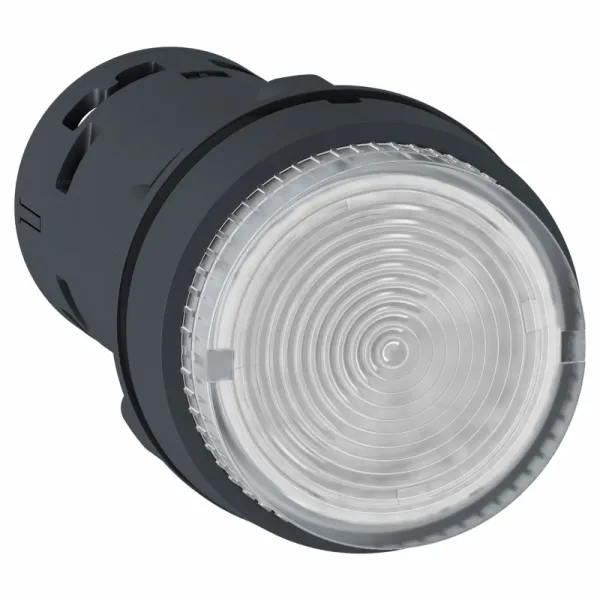

Tip proizvoda ili komponente	illuminated push-button
oblik glave signalne jedinice	okrugla
IP stepen zaštite	IP20 u skladu sa IEC 60529 (zadnji deo)
IP stepen zaštite	IP65 u skladu sa IEC 60529 (prednji deo)
prezentacija uređaja	monolithic product
povezivanje - priključci	vijčani priključni blokovi, <= 2 x 1.5 mm² sa kablovskim završetkom u skladu sa EN/IEC 60947-1
povezivanje - priključci	vijčani priključni blokovi, 1 x 0.34...2 x 2.5 mm² bez kablovskog završetka u skladu sa EN/IEC 60947-1
tip kontakata i sastav	1 NO
prodaja po nedeljivim količinama	10
profil glave uređaja	bezbojna izbočena, neoznačeno
Kratko ime uređaja	XB7
[Us] nazivni napon	120 V AC pri 50/60 Hz
baza sijalice	integrisan LED

DOPUNSKE INFORMACIJE
opis priključaka ISO n°1	(13-14)NO
zaštita od kratkog spoja	4 A rastavni uložak tip gG u skladu sa EN/IEC 60947-5-1
centar za fiksiranje	>= 30 x 40 mm (nosač panela) metal 1-6 mm
centar za fiksiranje	>= 30 x 40 mm (nosač panela) plastika 2-6 mm
pozitivno otvaranje	sa (samo NO)
način fiksiranja	maticom za fiksiranje ispod glave: 2-2.4 N.m
Masa proizvoda	0.023 kg
[Uimp] nazivni podnosivi impulsni napon	4 kV u skladu sa EN/IEC 60947-1
CAD ukupna visina	29 mm
struja potrošnje	12...17 mA
električna trajnost	1000000 ciklusa, DC-13, 0.3 A pri 24 V, broj operacija <216000 ciklusa/min, faktor opterećenja: 0.5 u skladu sa EN/IEC 60947-5-1 dodatak C
električna trajnost	1000000 ciklusa, AC-15, 0.03 A pri 230 V, broj operacija <216000 ciklusa/min, faktor opterećenja: 0.5 u skladu sa EN/IEC 60947-5-1 dodatak C
električna trajnost	1000000 ciklusa, AC-15, 0.09 A pri 240 V, broj operacija <108000 ciklusa/min, faktor opterećenja: 0.5 u skladu sa EN/IEC 60947-5-1 dodatak C
servisni vek	70000 sati pri nazivnom naponu i 25 °C
[Ui] nazivni napon izolacije	250 V (stepen zaprljanosti 3) u skladu sa EN/IEC 60947-1
tip signalizacije	trajna
[Ie] nazivna radna struja	0.1 A pri 250 V, DC-13, R300 u skladu sa EN/IEC 60947-5-1
[Ie] nazivna radna struja	0.22 A pri 125 V, DC-13, R300 u skladu sa EN/IEC 60947-5-1
[Ie] nazivna radna struja	0.3 A pri 240 V, AC-14, D300 u skladu sa EN/IEC 60947-5-1
[Ie] nazivna radna struja	0.6 A pri 120 V, AC-14, D300 u skladu sa EN/IEC 60947-5-1
operacija kontakata	sporo isključenje
granice napona	100-132 V AC
mehanička trajnost	300000 ciklusa
kompatibilnost	XB7
električna pouzdanost IEC 60947-5-4	λ <= 10exp(-6) pri 17 V i 5 mA u skladu sa EN/IEC 60947-5-4
moment pritezanja	0.8-1.2 N.m u skladu sa EN 60947-1
CAD ukupna širina	29 mm
CAD ukupna dubina	57.5 mm
oblik glave zavrtnja	ukrštena kompatibilno sa JIS No 1 odvijač
oblik glave zavrtnja	ukrštena kompatibilno sa Philips no 1 odvijač
oblik glave zavrtnja	ukrštena kompatibilno sa pozidriv No 1 odvijač
oblik glave zavrtnja	sa prorezom kompatibilno sa matica Ø 4 mm odvijač
oblik glave zavrtnja	sa prorezom kompatibilno sa matica Ø 5.5 mm odvijač
montaža uređaja	otvor za montažu - prečnik: 22.5 mm 22.3 +0.4/0 u skladu sa EN/IEC 60947-1

OKRUžENJE
Sertifikacija proizvoda	GOST
Sertifikacija proizvoda	CCC
Temperatura okoline za rad uređaja	-25-70 °C
Standardi	EN/IEC 60947-1
Standardi	UL 508
Standardi	JIS C 4520
Standardi	EN/IEC 60947-5-1
Standardi	CSA C22.2 No 14
otpornost na udare	50 gn (trajanje = 11 milisekundi) za ubrzanje polovine sinusne periode u skladu sa IEC 60068-2-27
otpornost na udare	30 gn (trajanje = 18 milisekundi) za ubrzanje polovine sinusne periode
otpornost na vibracije	5 gn (f= 2-500 Hz) u skladu sa IEC 60068-2-6
Temperatura okoline za skladištenje	-40-70 °C
NEMA stepen zaštite	NEMA 12 u skladu sa UL 50 E
klasa zaštite protiv električnog udara	klasa II u skladu sa IEC 61140
Tretman zaštite	TH
elektromagnetna emisija	klasa B u skladu sa EN 55011

ODRžIVOST PONUDE
Informacije o RoHS izuzecima	Da
Bez žive	Da
Propis REACh	referenca sadrži SVHC iznad propisanog praga
REACh bez SVHC	Da
WEEE	Ovaj proizvod je na tržištima Evropske unije neophodno odložiti u skladu sa specifičnim smernicama za prikupljanje otpada i nikako ne sme da dospe u kontejnere za otpatke.
RoHS regulativa za Kinu	X
EU RoHS direktiva	Proaktivna usaglašenost (proizvod nije u zakonskom okviru direktive EU RoHS)
