OSNOVNE INFORMACIJE
[Us] nazivni napon napajanja	120 V AC 50/60 Hz
Grupa proizvoda	Harmony XB7
svetlosni izvor	LED
prečnik za montiranje	22 mm

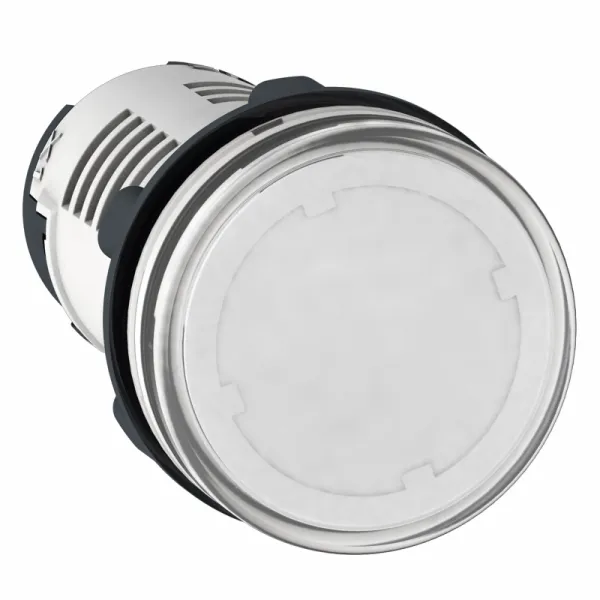

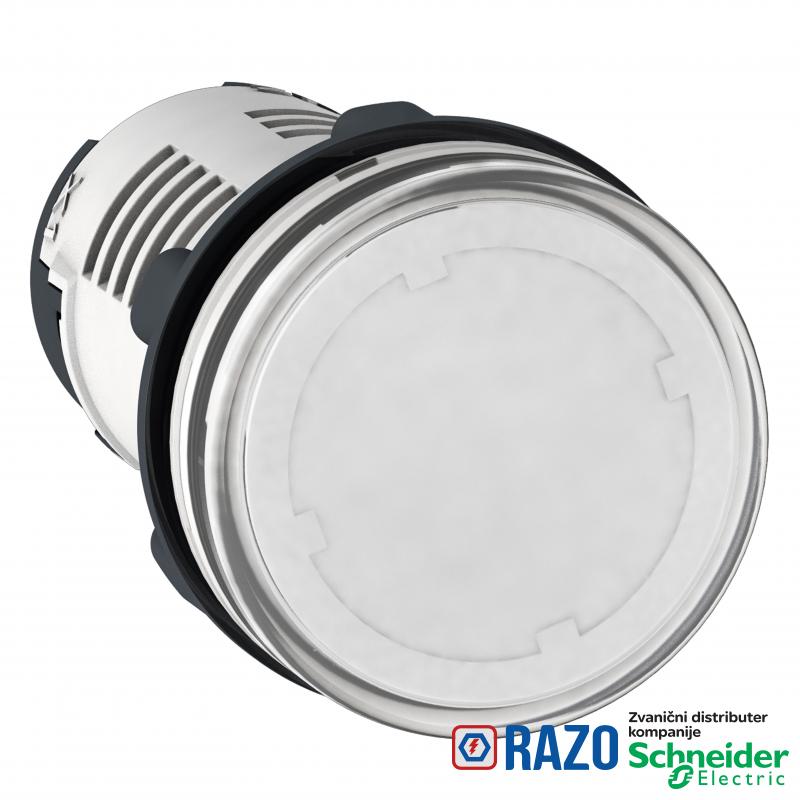

Tip proizvoda ili komponente	lampica
oblik glave signalne jedinice	okrugla
boja kapica/glave ili sočiva	bezbojna
prezentacija uređaja	monolithic product
prodaja po nedeljivim količinama	10
Kratko ime uređaja	XB7
baza sijalice	integrisan LED

DOPUNSKE INFORMACIJE
Visina	29 mm
opis priključaka ISO n°1	(X1-X2)PL
centar za fiksiranje	>= 30 x 40 mm (nosač panela) metal 1-6 mm
centar za fiksiranje	>= 30 x 40 mm (nosač panela) plastika 2-6 mm
način fiksiranja	maticom za fiksiranje ispod glave: 2-2.4 N.m
Masa proizvoda	0.02 kg
[Uimp] nazivni podnosivi impulsni napon	6 kV u skladu sa EN/IEC 60947-1
struja potrošnje	18...21 mA
povezivanje - priključci	vijčani priključni blokovi, <= 2 x 1.5 mm² sa kablovskim završetkom u skladu sa EN/IEC 60947-1
povezivanje - priključci	vijčani priključni blokovi, 1 x 0.22...2 x 2.5 mm² bez kablovskog završetka u skladu sa EN/IEC 60947-1
servisni vek	70000 sati pri nazivnom naponu i 25 °C
[Ui] nazivni napon izolacije	250 V (stepen zaprljanosti 3) u skladu sa EN/IEC 60947-1
tip signalizacije	trajna
granice napona	100-132 V AC
kompatibilnost	XB7
Širina	29 mm
Dubina	54 mm
moment pritezanja	0.8-1.2 N.m u skladu sa EN 60947-1
oblik glave zavrtnja	ukrštena kompatibilno sa JIS No 1 odvijač
oblik glave zavrtnja	ukrštena kompatibilno sa Philips no 1 odvijač
oblik glave zavrtnja	ukrštena kompatibilno sa pozidriv No 1 odvijač
oblik glave zavrtnja	sa prorezom kompatibilno sa matica Ø 4 mm odvijač
oblik glave zavrtnja	sa prorezom kompatibilno sa matica Ø 5.5 mm odvijač
montaža uređaja	otvor za montažu - prečnik: 22.5 mm 22.3 +0.4/0 u skladu sa EN/IEC 60947-5-1

OKRUžENJE
Temperatura okoline za rad uređaja	-25-55 °C
Standardi	JIS C 4520
Standardi	EN/IEC 60947-5-1
Standardi	UL 508
Standardi	CSA C22.2 No 14
Standardi	EN/IEC 60947-1
Elektromagnetna kompatibilnost	N/A
otpornost na udare	50 gn (trajanje = 11 milisekundi) za ubrzanje polovine sinusne periode u skladu sa IEC 60068-2-27
otpornost na vibracije	5 gn (f= 2-500 Hz) u skladu sa IEC 60068-2-6
IP stepen zaštite	IP20 u skladu sa IEC 60529 (zadnji deo)
IP stepen zaštite	IP65 u skladu sa IEC 60529 (prednji deo)
Temperatura okoline za skladištenje	-40-70 °C
kategorija prenapona	klasa II u skladu sa IEC 60536
NEMA stepen zaštite	NEMA 4 u skladu sa UL 50 E
NEMA stepen zaštite	NEMA 12 u skladu sa UL 50 E
Tretman zaštite	TH

ODRžIVOST PONUDE
Informacije o RoHS izuzecima	Da
Bez žive	Da
Izjava o zaštiti okoliša	ENVPEP1805012EN
Status održive ponude	Green Premium proizvod
Propis REACh	referenca sadrži SVHC iznad propisanog praga
REACh bez SVHC	Da
WEEE	Ovaj proizvod je na tržištima Evropske unije neophodno odložiti u skladu sa specifičnim smernicama za prikupljanje otpada i nikako ne sme da dospe u kontejnere za otpatke.
RoHS regulativa za Kinu	X
Profil cirkularnosti	ENVEOLI1805012EN
EU RoHS direktiva	Proaktivna usaglašenost (proizvod nije u zakonskom okviru direktive EU RoHS)
