OSNOVNE INFORMACIJE

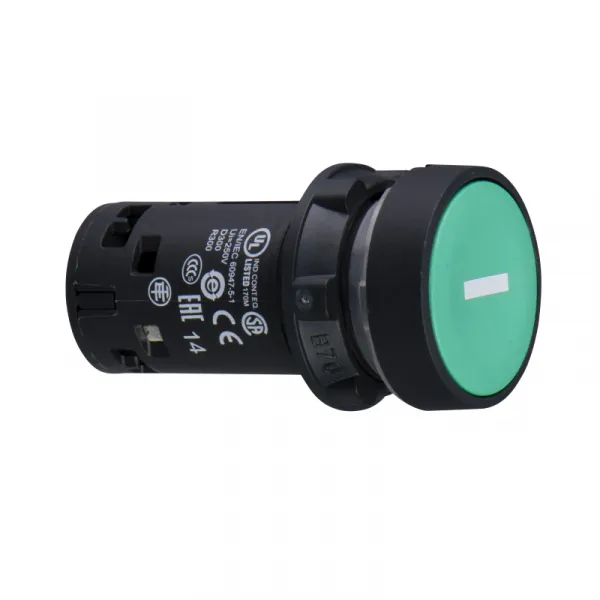

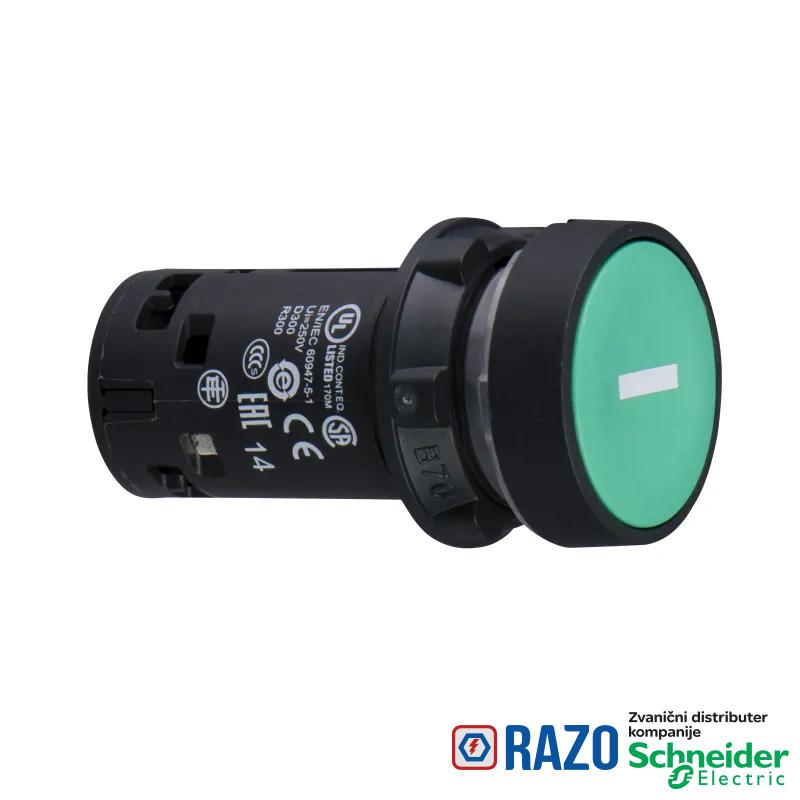

Grupa proizvoda	Harmony XB7
prečnik za montiranje	22 mm
tip glave uređaja	sa povratkom
Tip proizvoda ili komponente	taster
oblik glave signalne jedinice	okrugla
IP stepen zaštite	IP20 u skladu sa IEC 60529 (zadnji deo)
IP stepen zaštite	IP65 u skladu sa IEC 60529 (prednji deo)
prezentacija uređaja	monolithic product
povezivanje - priključci	vijčani priključni blokovi, <= 2 x 1.5 mm² sa kablovskim završetkom u skladu sa EN/IEC 60947-1
povezivanje - priključci	vijčani priključni blokovi, 1 x 0.34...2 x 2.5 mm² bez kablovskog završetka u skladu sa EN/IEC 60947-1
tip kontakata i sastav	1 NO
prodaja po nedeljivim količinama	10
profil glave uređaja	zelena udubljena, I (bela)
Kratko ime uređaja	XB7

DOPUNSKE INFORMACIJE
opis priključaka ISO n°1	(13-14)NO
zaštita od kratkog spoja	4 A rastavni uložak tip gG u skladu sa EN/IEC 60947-5-1
centar za fiksiranje	>= 30 x 40 mm (nosač panela) metal 1-6 mm
centar za fiksiranje	>= 30 x 40 mm (nosač panela) plastika 2-6 mm
pozitivno otvaranje	sa (samo NO)
način fiksiranja	maticom za fiksiranje ispod glave: 2-2.4 N.m
Masa proizvoda	0.021 kg
[Uimp] nazivni podnosivi impulsni napon	4 kV u skladu sa EN/IEC 60947-1
CAD ukupna visina	29 mm
električna trajnost	1000000 ciklusa, DC-13, 0.3 A pri 24 V, broj operacija <216000 ciklusa/min, faktor opterećenja: 0.5 u skladu sa EN/IEC 60947-5-1 dodatak C
električna trajnost	1000000 ciklusa, AC-15, 0.03 A pri 230 V, broj operacija <216000 ciklusa/min, faktor opterećenja: 0.5 u skladu sa EN/IEC 60947-5-1 dodatak C
električna trajnost	1000000 ciklusa, AC-15, 0.09 A pri 240 V, broj operacija <108000 ciklusa/min, faktor opterećenja: 0.5 u skladu sa EN/IEC 60947-5-1 dodatak C
[Ui] nazivni napon izolacije	250 V (stepen zaprljanosti 3) u skladu sa EN/IEC 60947-1
[Ie] nazivna radna struja	0.1 A pri 250 V, DC-13, R300 u skladu sa EN/IEC 60947-5-1
[Ie] nazivna radna struja	0.22 A pri 125 V, DC-13, R300 u skladu sa EN/IEC 60947-5-1
[Ie] nazivna radna struja	0.3 A pri 240 V, AC-14, D300 u skladu sa EN/IEC 60947-5-1
[Ie] nazivna radna struja	0.6 A pri 120 V, AC-14, D300 u skladu sa EN/IEC 60947-5-1
operacija kontakata	sporo isključenje
mehanička trajnost	1000000 ciklusa
kompatibilnost	XB7
električna pouzdanost IEC 60947-5-4	λ <= 10exp(-6) pri 17 V, 5 mA u skladu sa EN/IEC 60947-5-4
moment pritezanja	0.8-1.2 N.m u skladu sa EN 60947-1
CAD ukupna širina	29 mm
CAD ukupna dubina	51.5 mm
oblik glave zavrtnja	ukrštena kompatibilno sa JIS No 1 odvijač
oblik glave zavrtnja	ukrštena kompatibilno sa Philips no 1 odvijač
oblik glave zavrtnja	ukrštena kompatibilno sa pozidriv No 1 odvijač
oblik glave zavrtnja	sa prorezom kompatibilno sa matica Ø 4 mm odvijač
oblik glave zavrtnja	sa prorezom kompatibilno sa matica Ø 5.5 mm odvijač
montaža uređaja	otvor za montažu - prečnik: 22.5 mm 22.3 +0.4/0 u skladu sa EN/IEC 60947-1

OKRUžENJE
Sertifikacija proizvoda	CCC
Sertifikacija proizvoda	GOST
Temperatura okoline za rad uređaja	-25-70 °C
Standardi	EN/IEC 60947-5-1
Standardi	UL 508
Standardi	JIS C 4520
Standardi	CSA C22.2 No 14
Standardi	EN/IEC 60947-1
otpornost na udare	50 gn (trajanje = 11 milisekundi) za ubrzanje polovine sinusne periode u skladu sa IEC 60068-2-27
otpornost na udare	30 gn (trajanje = 18 milisekundi) za ubrzanje polovine sinusne periode u skladu sa IEC 60068-2-27
otpornost na vibracije	5 gn (f= 2-500 Hz) u skladu sa IEC 60068-2-6
Temperatura okoline za skladištenje	-40-70 °C
kategorija prenapona	klasa II u skladu sa IEC 61140
NEMA stepen zaštite	NEMA 12 u skladu sa UL 50 E
NEMA stepen zaštite	NEMA 3 u skladu sa UL 50 E
Tretman zaštite	TH

ODRžIVOST PONUDE
Informacije o RoHS izuzecima	Da
Bez žive	Da
Izjava o zaštiti okoliša	ENVPEP1805012EN
Status održive ponude	Green Premium proizvod
Bez toksičnih teških metala	Da
Propis REACh	referenca sadrži SVHC iznad propisanog praga
REACh bez SVHC	Da
WEEE	Ovaj proizvod je na tržištima Evropske unije neophodno odložiti u skladu sa specifičnim smernicama za prikupljanje otpada i nikako ne sme da dospe u kontejnere za otpatke.
RoHS regulativa za Kinu	X
Profil cirkularnosti	ENVEOLI1805012EN
EU RoHS direktiva	Proaktivna usaglašenost (proizvod nije u zakonskom okviru direktive EU RoHS)
